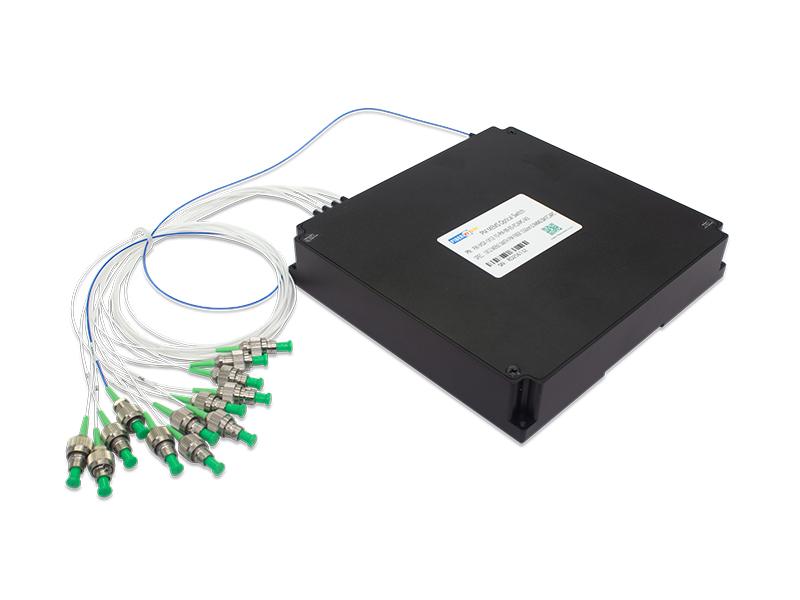

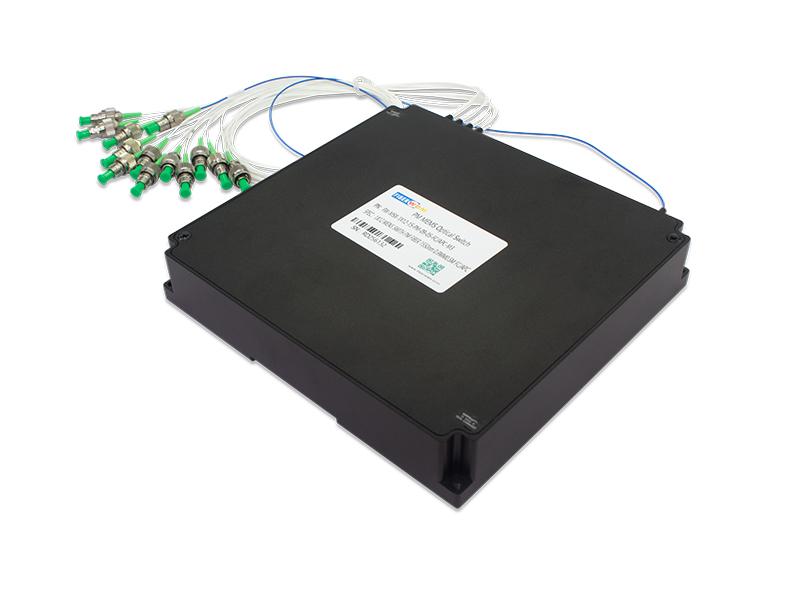

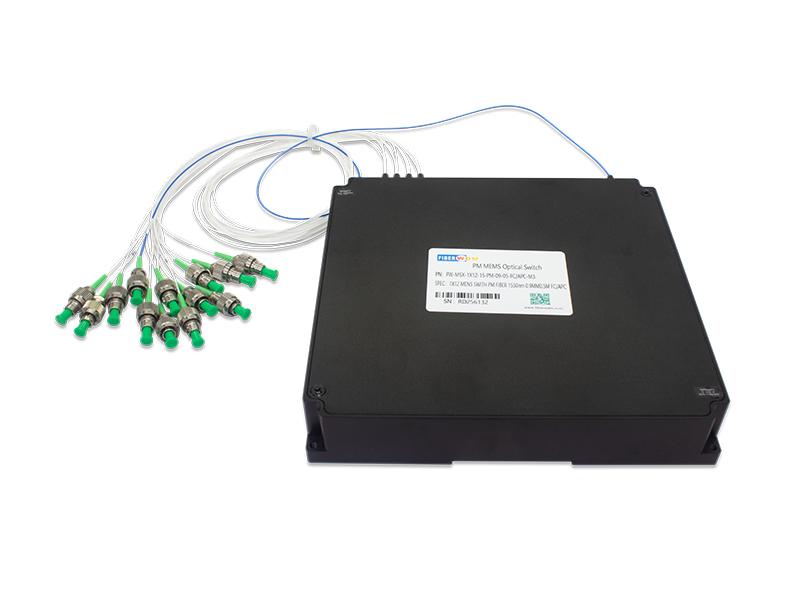

Modulo interruttore ottico in fibra ottica MEMS PM (mantenimento della polarizzazione) 1X12 1550nm 0,9MM 0,5M FC/APC in fibra PM 158x150x29nm

FW-MSX-1X12-15-PM-09-05-FC/APC-M3

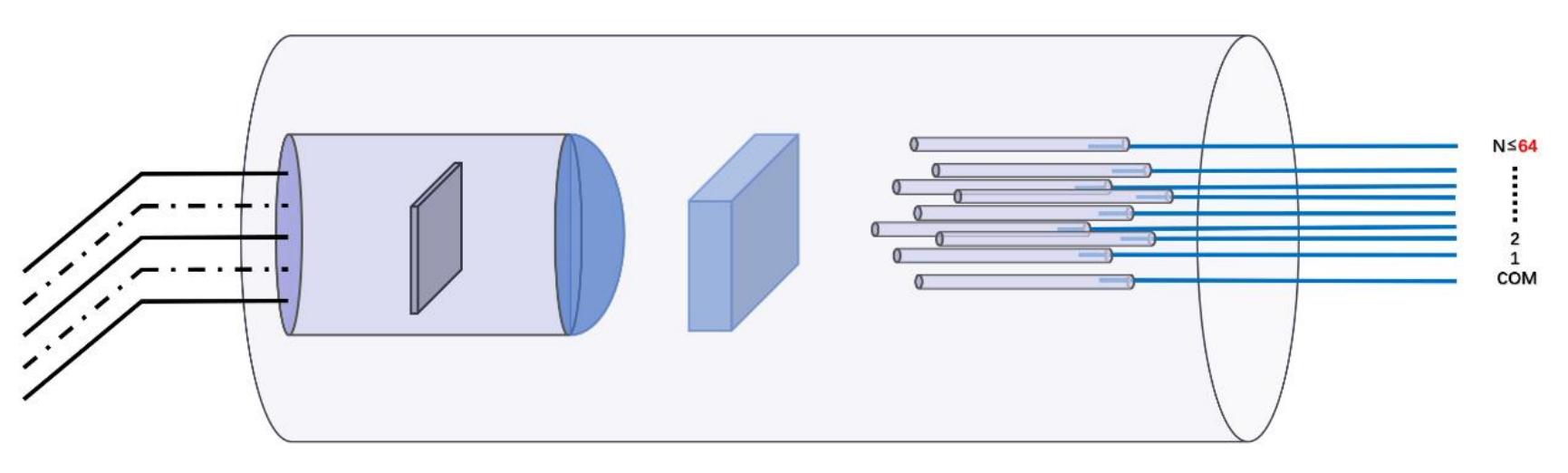

L'interruttore ottico MEMS 1xN si basa sulla tecnologia dei sistemi microelettromeccanici. Permette la selezione del canale tra una fibra di ingresso e fino a N fibre di uscita ruotando lo specchio MEMS.

L'interruttore è bidirezionale e può essere utilizzato anche come selettore Nx1. L'interruttore ottico offre un funzionamento altamente affidabile, durevole e di lunga durata in un formato compatto.

1X12 MEMS Fiber Optical Switch

Applicazioni

  • Routing di rete ottica
  • Condivisione delle risorse nelle applicazioni di test e misurazione
  • Protezione e ripristino della rete ottica

Specifiche

Tabella 1 Specifiche ottiche 1

PARAMETRO

VALORE

UNITÀ

NOTA

lunghezza d'onda

15:1525~ 1568

nanometro

Banda singola: 13 o 15 o 16

Doppia banda: 13 e 15 o 15 e 16

Banda completa: 13&15&16 o 1290~1650

Lunghezza d'onda di prova

1550 nanometro

MxN

1x12

Perdita di inserzione

1x12

≤1,8

dB

1. L'IL viene misurato a CWL, 23°C

2. IL sta per banda singola. La banda doppia aggiunge 0,2 dB.

3. Se con connettori, IL aumenta di 0,2~0,3 dB

4. Se a -5~65°C, IL aumenta di 0,4 dB

Perdita di ritorno

≥45

dB

Oppure il cliente specifica

Ripetibilità

≤0. 1

dB

La ripetibilità è definita dopo 100 cicli

Diafonia

≥50

dB

Oppure il cliente specifica

Perdita dipendente dalla polarizzazione

≤0,35

dB

Perdita dipendente dalla lunghezza d'onda

≤0,6

dB

La WDL viene misurata a CWL±20nm, 23°C

Perdita dipendente dalla temperatura

≤0,6

dB

Rapporto di estinzione

≥18

dB

Connettori di saldatura di buona qualità

Cambia tempo

≤5

SM

1. Un set di configurazioni di connessione

2. Escludendo il tempo di trasmissione del protocollo

3. Quando si utilizza una rampa di tensione ottimizzata

Durata

≥1x109

ciclo

Massima potenza ottica

≤500

mW

1. Tutte le specifiche sono senza connettori.

Tabella 2 Specifiche elettriche e meccaniche 1

PARAMETRO

VALORE

UNITÀ

Tipo di aggancio

Non agganciabile

Tipo di controllo

UART

Tensione di alimentazione

5~ 12

V

Consumo energetico

≤2, tipico 1,7

O

Tipo di connessione

Dimensione

158x150x29

mm

1. Tutte le specifiche appartengono a MSX M3.

Tabella 3 Condizioni ambientali

PARAMETRO

VALORE

UNITÀ

Temperatura di funzionamento

-5~65

°C

Temperatura di conservazione

-40~85

°C

Umidità di funzionamento

5~95

%RH

Umidità di stoccaggio

5~95

%RH

Tabella 4 Tipo/lunghezza del connettore e del codino

PARAMETRO

VALORE

UNITÀ

NOTA

Tipo di fibra

Pigtail in fibra (tutte le porte)

Fibra da 250 µm o tubo allentato da 900 µm

Lunghezza della fibra (tutte le porte)

0,5±0,05

M

Oppure il cliente specifica

Connettore ottico (tutte le porte)

FC/APC

Oppure il cliente specifica

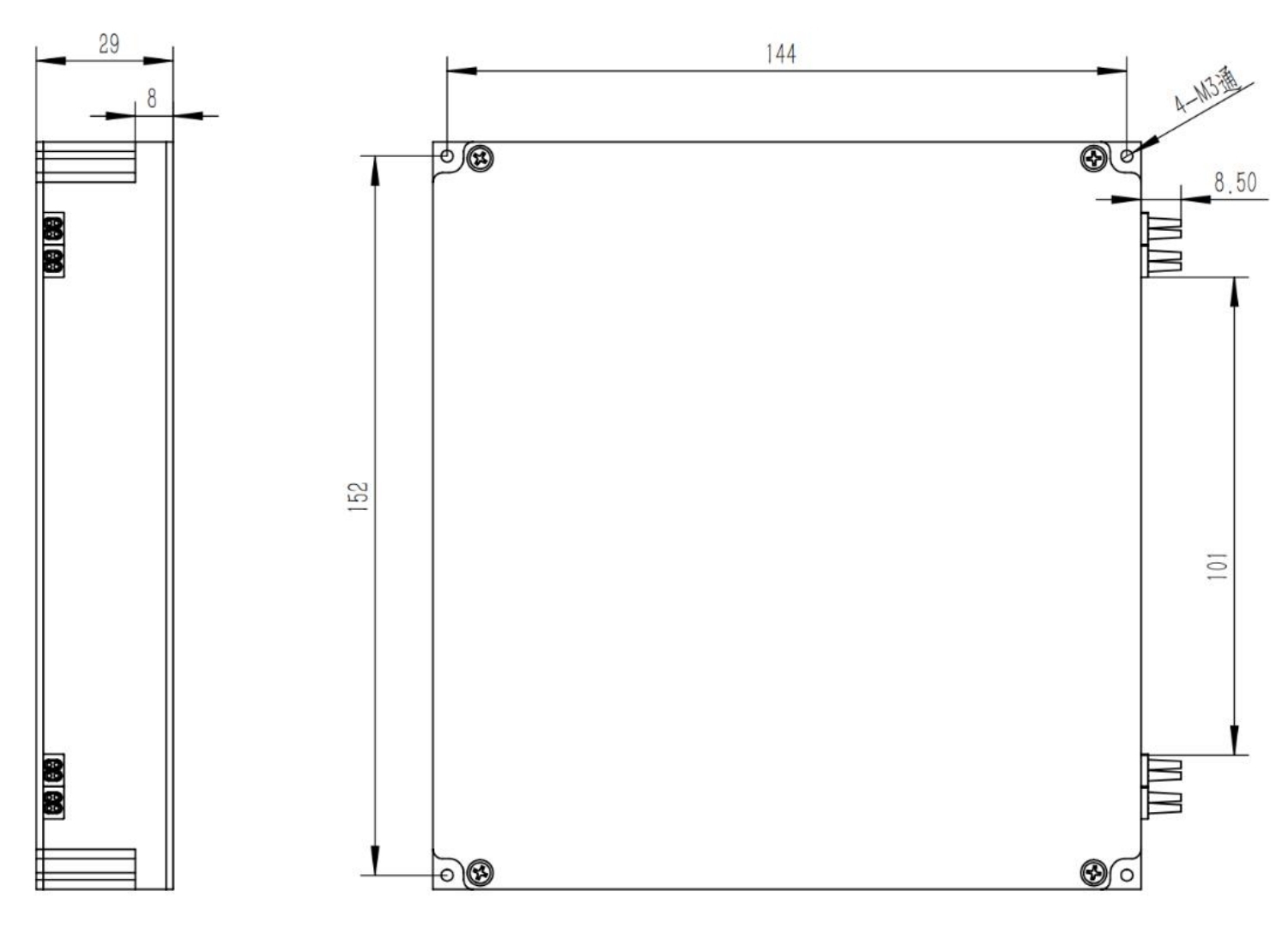

Dimensioni meccaniche

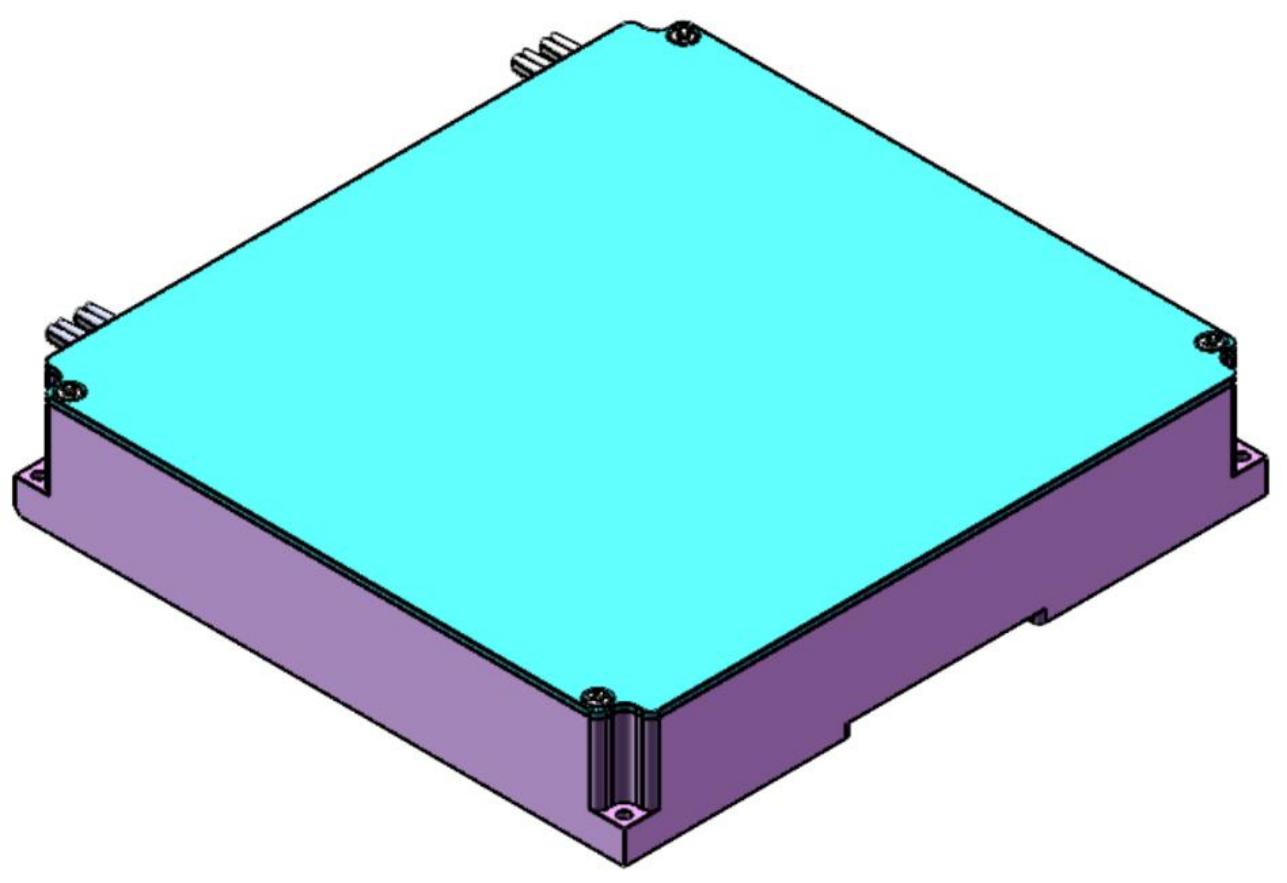

1X12 MEMS Fiber Optical Switch

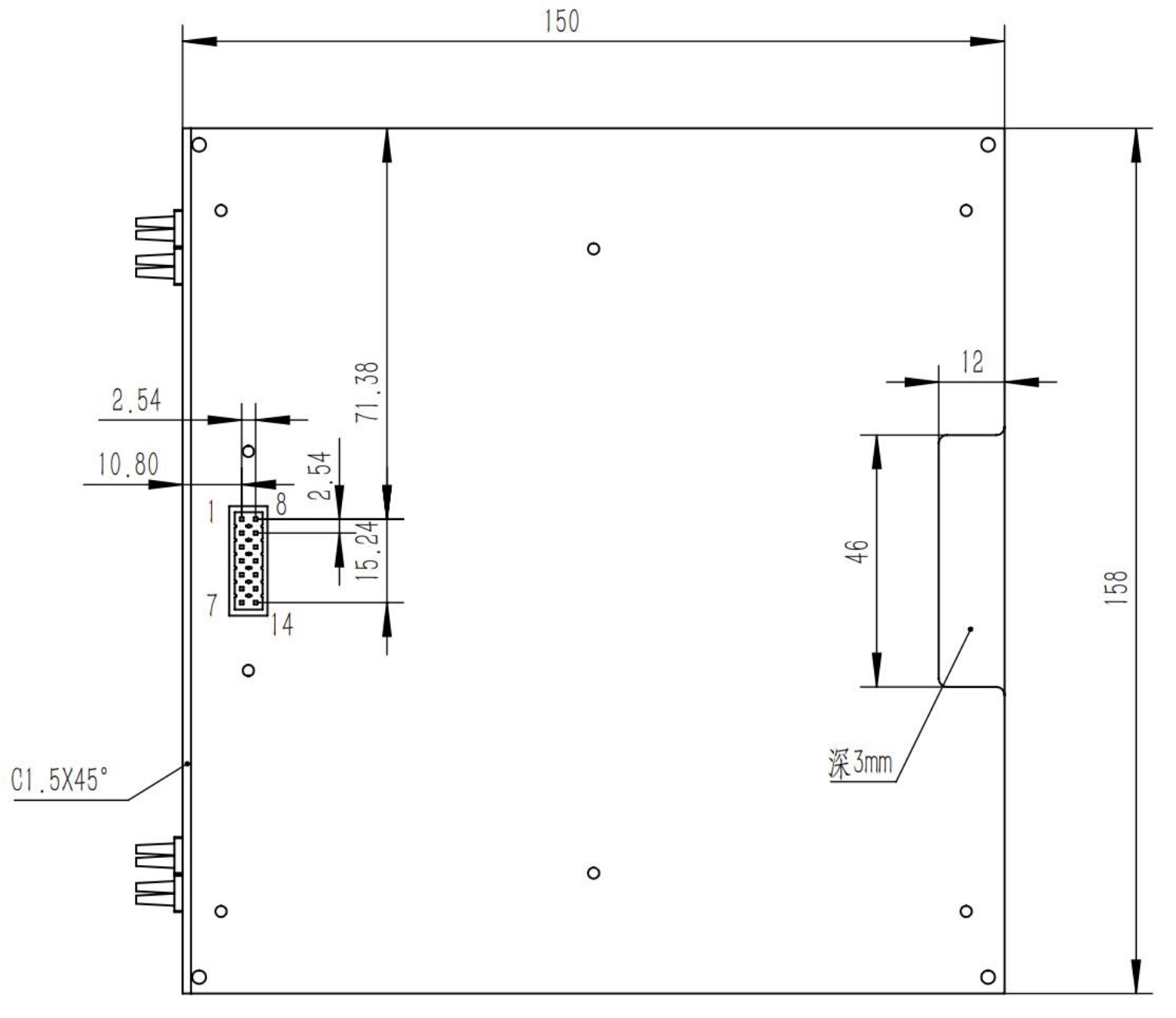

PM 1X12 MEMS Fiber Optical Switch PM 1X12 MEMS Fiber Optical Switch

Tabella 5 Definizione del PIN elettronico

Numero PIN

Nome

Ingresso/Uscita

Livello

Funzione

1

NC

Nessuna connessione

2

VCC

Alimentazione elettrica

+(5,0±5%) V Alimentazione Max 150mA

3

I/O

LVTTL

Prenotato

4

Terra

Massa dell'alimentazione

5

I/O

LVTTL

Prenotato

6

TXD

Produzione

LVTTL

Uscita dati seriale UART

7

RXD

Ingresso

LVTTL

Ingresso dati seriale UART

8

I/O

LVTTL

Prenotato

9

I/O

LVTTL

Prenotato

10

I/O

LVTTL

Prenotato

11

Caso GND

Caso di terra

12

I/O

LVTTL

Prenotato

13

I/O

LVTTL

Prenotato

14

Reset

Ingresso

LVTTL

Reset, attivo basso, la larghezza dell'impulso richiede 4 ms

Impostazione del controllo UART

Velocità in baud: 115200

Bit di partenza: 1

Bit di dati: 8

Parità: Nessuna

Bit di stop: 1

Controllo di flusso: nessuno.

Protocollo di comunicazione

Protocollo 1 (predefinito)

Comando

BANDIERA

LEN

RES

VIRGOLA

DATI

SOMMA

2 byte

1 byte

1 byte

1 byte

1 byte

FLAG: 0xEFEF o 0xAAAA

LEN: numero totale di byte da RES a SUM

RISOLUZIONE: 0xFF

SOMMA: Checksum, SOMMA=FLAG+LUNGHEZZA+RISO+VIRGOLA+DATI

Risposta

BANDIERA

LEN

RES

RESP

DATI

SOMMA

2 byte

1 byte

1 byte

1 byte

1 byte

SEGNALAZIONE: 0xEDFA

LEN: numero totale di byte da RES a SUM

RISOLUZIONE: 0xFF

SOMMA: Checksum, SOMMA=FLAG+LUNGHEZZA+RISO+VIRGOLA+DATI

Elenco dei comandi

Imposta canale

Comando

BANDIERA1

LEN

RES

Comando

Interruttore

DATI

SOMMA

0xEFEF

0x06

0xFF

0x0D

00/01

CANALE (1 byte)

SOMMA

Es.: EF EF 06 FF 0D 00 00 01 F1 (imposta canale 1)

EF EF 06 FF 0D 00 00 02 F2 (imposta canale 2)

EF EF 06 FF 0D 00 00 03 F3 (imposta il canale 3)

Risposta

FLAG2

LEN

RES

RESP

DATI

SOMMA

0xEDFA

0x04

RES

0x04

Successo: 0xEE

Errore: 0xEF

SOMMA

ad esempio: ED FA 04 FF 04 EE DC

Ottieni canale

Comando

BANDIERA1

LEN

RES

VIRGOLA

DATI

SOMMA

0xEFEF

0x03

RES

0x02

SOMMA

ad esempio: EF EF 03 FF 02 E2

Risposta

FLAG2

LEN

RES

RESP

DATI

SOMMA

0xEDFA

0x04

RES

0x02

CANALE (1 byte)

SOMMA

ad esempio: ED FA 04 FF 02 07 F3

Nota: quando è impostato il canale 0, la tensione è 0, ovvero è lo stato di blocco

Informazioni sull'ordine

Numero di parte

Specificazione

FW-MSX-1X12-15-PM-09-05-FC/APC-M3

Modulo interruttore ottico in fibra ottica MEMS PM (mantenimento della polarizzazione) 1X12 1550nm 0,9MM 0,5M FC/APC in fibra PM 158x150x29nm
