RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Interruttore ottico MEMS polarizzante PM Dual 1×2 è un interruttore ottico in fibra ad alte prestazioni con mantenimento della polarizzazione basato sulla tecnologia dei sistemi microelettromeccanici (MEMS). È progettato specificamente per applicazioni di comunicazione in fibra ottica e rilevamento che richiedono un rigoroso mantenimento dello stato di polarizzazione. Dotato di un'architettura avanzata di azionamento a micro-specchio, offre perdite di inserzione ultrabasse, elevato rapporto di estinzione, elevata velocità di commutazione e affidabilità eccezionale. È ampiamente utilizzato nei sistemi di rilevamento in fibra ottica, nella misurazione ottica di precisione, nella microscopia a scansione laser, nel monitoraggio del Reticolo di Bragg in fibra (FBG), nella commutazione di percorsi ottici sensibili alla polarizzazione e in altre applicazioni impegnative.

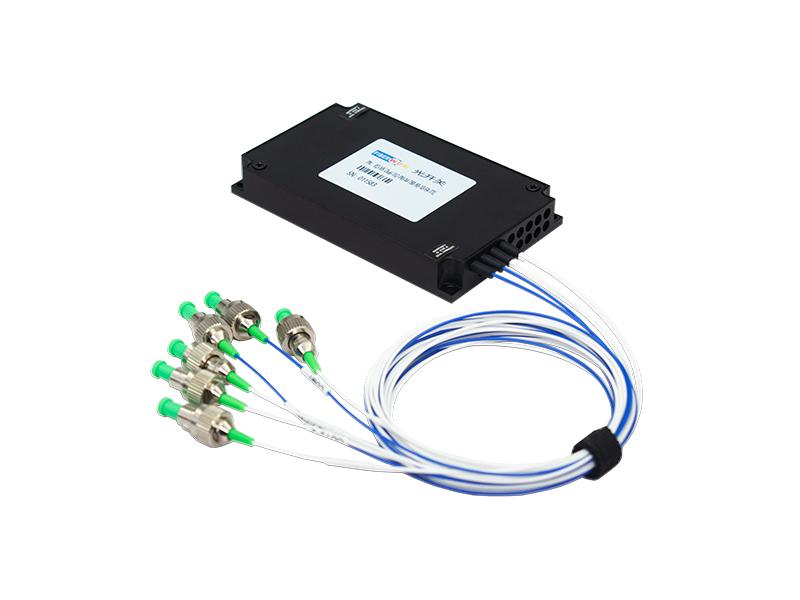

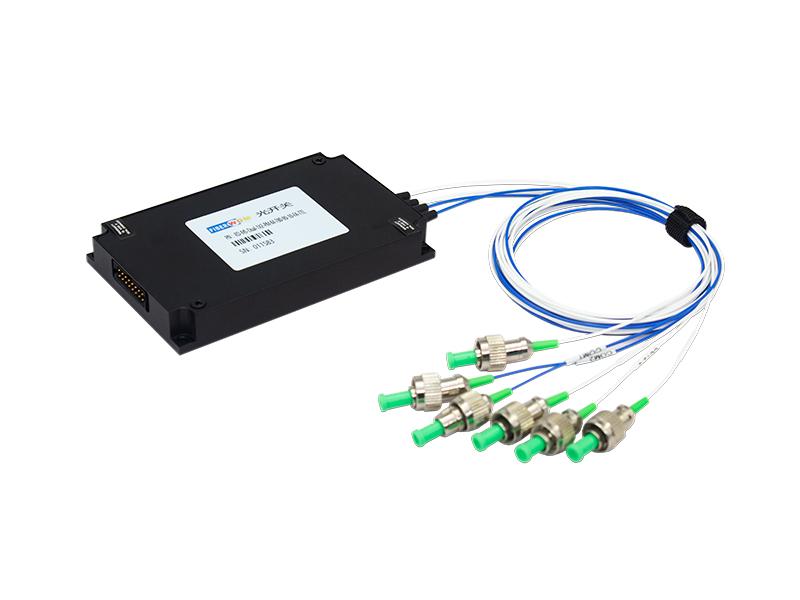

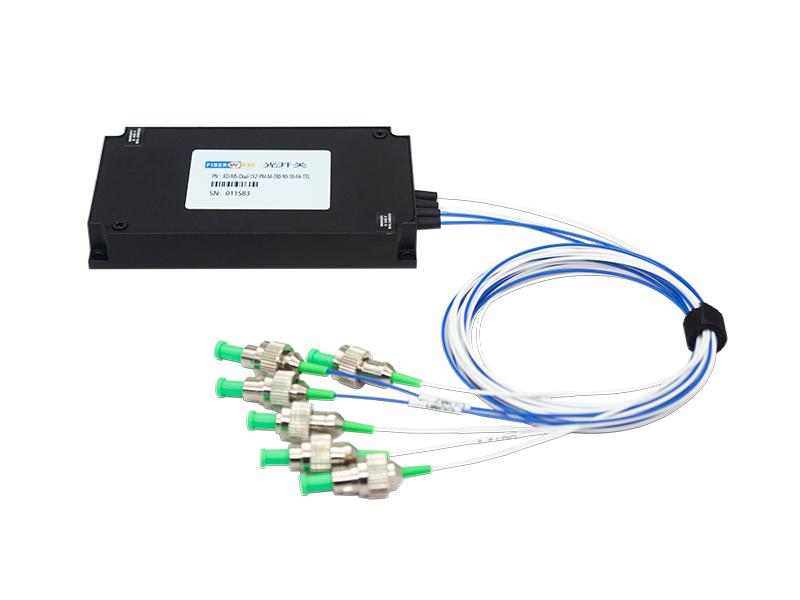

Interruttore Duale 1x2 MEMS (Modulo)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
Interruttore ottico MEMS Duale 1X2 PM (a mantenimento della polarizzazione), PM PM780, fibra sciolta da 0,9 mm
tubofibra, FC/APC, connessione di controllo TTL, 90x55x12mm
Applicazioni
Condizioni ambientali
| Parametri | Unità | Min | Max |
| Temperatura di stoccaggio | ℃ | -40 | 85 |
| Umidità relativa operativa | %RH | 5 | 95 |
| Temperatura operativa | ℃ | -5 | 70 |
| Livello ESD (HBM) | V | 500 | |
| Gestione massima della potenza | mw | 500 |
| Parametri | Unità | Specifiche |
| Canali | CH | Doppio 1x2 |
| Lunghezza d'onda di test | nm | 780 |
| Perdita di inserzione | dB | ≤2.0(con connettore) |
| Perdita di ritorno | dB | ≥50 |
| rapporto di estinzione | dB | ≥16dB |
| Ripetibilità | dB | 0.03dB Max |
| Diafonia | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| Tempo di risposta | ms | ≤20 |
| Durabilità | Ciclo | ≥1×109 |
| Tensione di pilotaggio(Max) | V | 5~12 |
| Tipo di controllo |
TTL(Compatibilità porta parallela/seriale) I due interruttori sono controllati sullo stesso canale |
|
Note:
1. La perdita si basa sui risultati del test a 23℃.
2. La ripetibilità è definita dopo 100 cicli.
Definizione dei pin:
| Numero del pin |
Assegnazione dei pin |
Tipo di segnale | Descrizione |
| 1 | D0 | Ingresso | Bit di dati (D0) (ordine basso) |
| 2 | D5 | Ingresso | Bit di dati (D5) |
| 3 | VCC | Alimentazione | Alimentazione (CC 5V,1.0A) |
| 4 | D7 | Ingresso | Bit di dati (D7) (ordine alto) |
| 5 | D6 | Ingresso | Bit di dati (D6) |
| 6 | GND | Alimentazione | GND |
| 7 | D4 | Ingresso | Bit di dati (D4) |
| 8 | D1 | Ingresso | Bit di dati (D1) |
| 9 | TXD | Uscita | Trasmissione dati (livello TTL) |
| 10 | RXD | Ingresso | Ricezione dati (livello TTL) |
| 11 | D2 | Ingresso | Bit dati (D2) |
| 12 | D3 | Ingresso | Bit dati (D3) |
| 13 | /BUSY | Uscita |
Livello basso indica pronto per il ripristino o ricezione dati |
| 14 | /ALARM | Uscita | Livello alto indica un errore di funzionamento |
| 15 | /STROBE | Ingresso | Esecuzione del bit dati sul fronte di discesa |
| 16 | /RESET | Ingresso | Livello basso ripristina al canale 0 |
Nota: Molex 87833-1620 viene utilizzato per le interfacce elettriche di questi moduli e si consiglia di utilizzare Molex 87568-1694 per i connettori del cliente.
Questo modulo può ricevere segnali di controllo tramite l'interfaccia UART per abilitare misurazioni automatizzate o il monitoraggio in tempo reale.
(1). Questo modulo può eseguire una sola istruzione alla volta. In genere, l'istruzione successiva può essere inserita solo dopo che il programma restituisce il valore corrispondente.
(2) Utilizzare lettere maiuscole.
(3) Nel funzionamento pratico, le parentesi angolari "" vengono utilizzate rispettivamente come delimitatori di inizio e fine.
(4). L'errore dell'istruzione restituisce
Set di istruzioni di controllo del programma
| Ordine | Descrizione | Esempio |
| Riavvia il modulo | Ritorno riuscito: |
|
| Ripristina | Ritorno riuscito: |
|
| Richiedi informazioni sul modulo |
Ritorno riuscito: |
|
|
Imposta o richiedi la velocità di trasmissione della porta seriale 1.x è 1~9, che indica rispettivamente le velocità di trasmissione 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 Ritorno riuscito: |
Invia: Ritorno riuscito: Imposta la velocità di trasmissione della porta seriale del dispositivo a 19200 La configurazione avrà effetto dopo il salvataggio e il riavvio! |
|
|
Selezione della modalità di funzionamento x: Valori 0, 1, ?, 0 indica la commutazione controllata dai bit di dati, 1 indica la commutazione controllata da UART, ? indica la richiesta della modalità di funzionamento; Ritorno riuscito: |
Invia: Ritorno riuscito: Indica che il modulo è impostato sulla commutazione controllata da UART;
Invia: Ritorno riuscito: |
|
|
Imposta il canale corrente xxx: Il valore è 000~256, 000 indica il canale 0, 256 indica il canale 256; Ritorno riuscito:
Nota: in modalità di commutazione controllata dai bit di dati, Invia: Ritorno: |
Invia: Ritorno riuscito: |
|
|
Interroga lo stato del canale Ritorno riuscito: |
Ritorno: |
|
|
Salva configurazione Ritorno riuscito: |
Salva la configurazione, ad esempio il salvataggio dello stato del canale. |

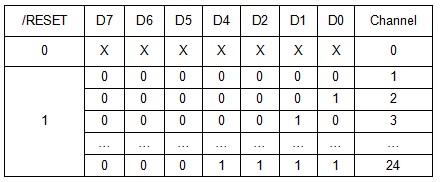

Tabella della logica di commutazione dei bit di dati

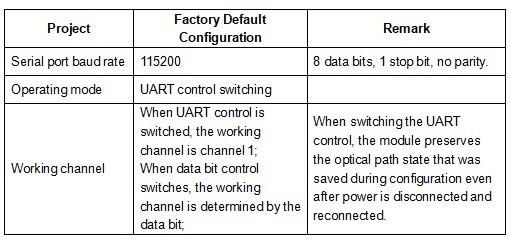

Configurazione predefinita di fabbrica

PCBA: D3-1 V56

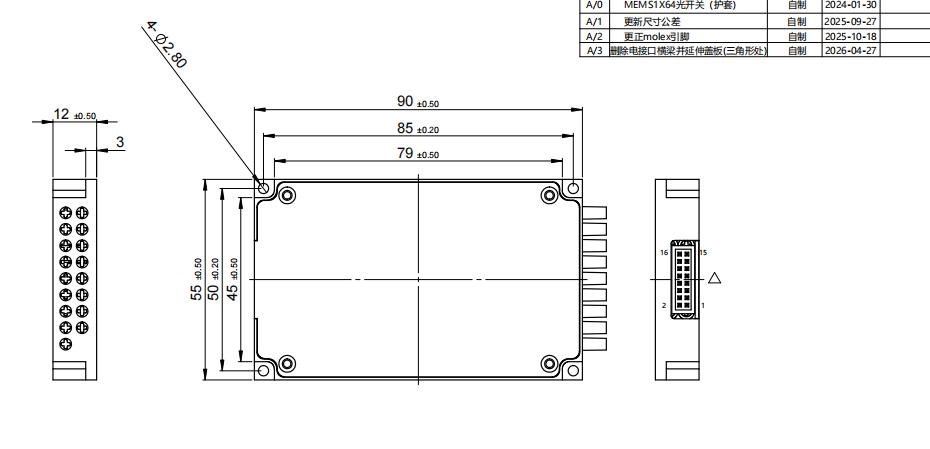

Requisito meccanico (Unità: mm)

| Parametri | Specifiche |
| Tipo di fibra | PM780, tubo flessibile da 0,9 mm |
| Lunghezza fibra/Tolleranza | 1+/-0,05 m (senza connettore) |
| Connettore | FC/APC |
| Contrassegno canale PM780, tubo flessibile da 0,9 mm |
Tubo numerato bianco con caratteri neri, Ingresso--COM1,COM2 Uscita-- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
