Caratteristiche

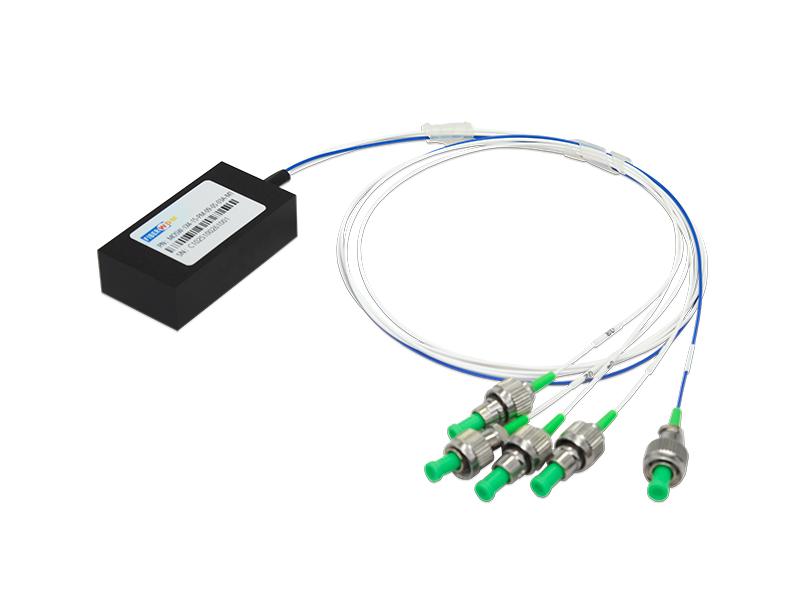

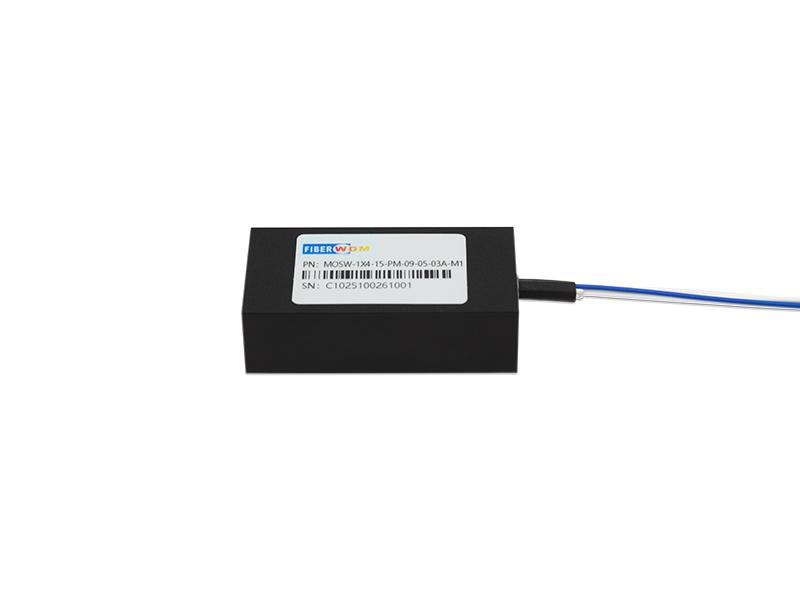

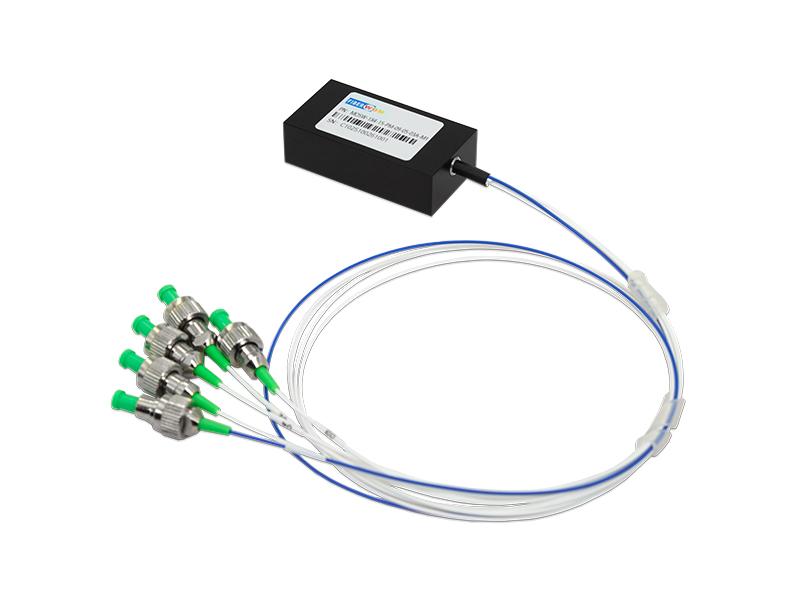

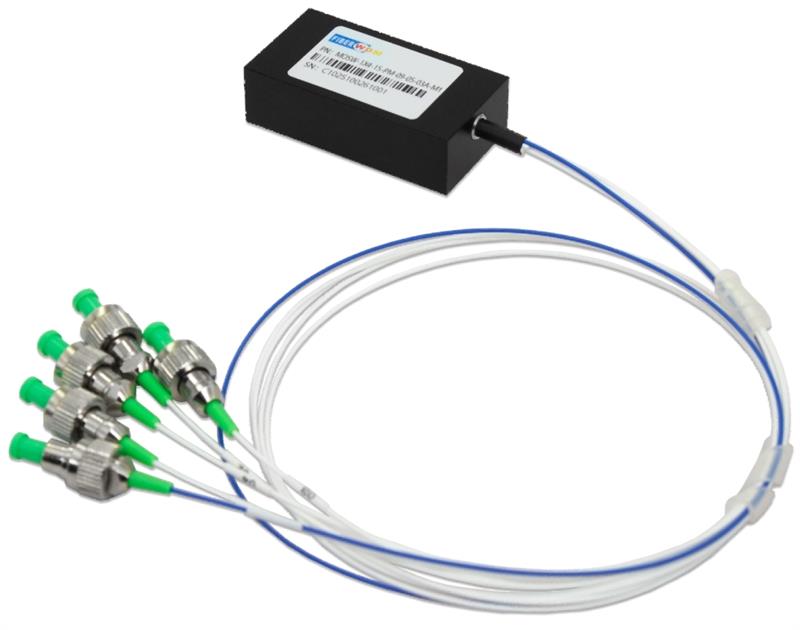

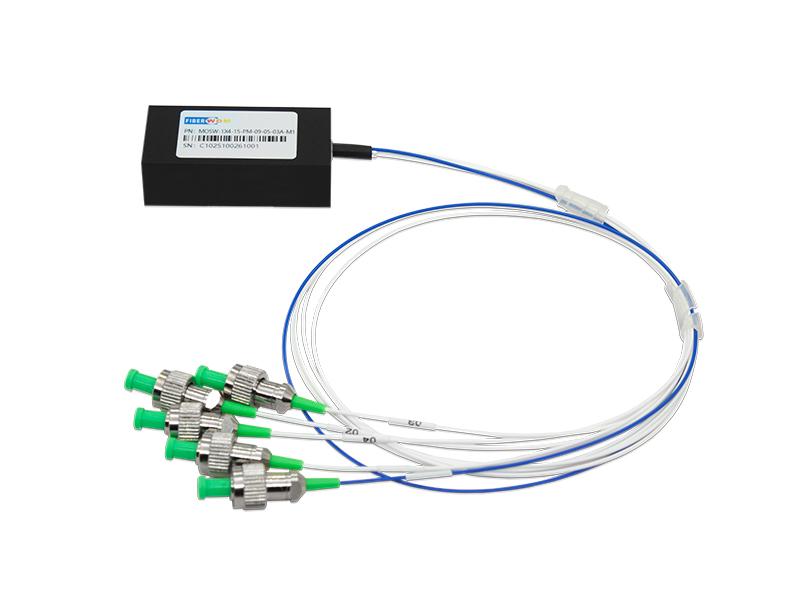

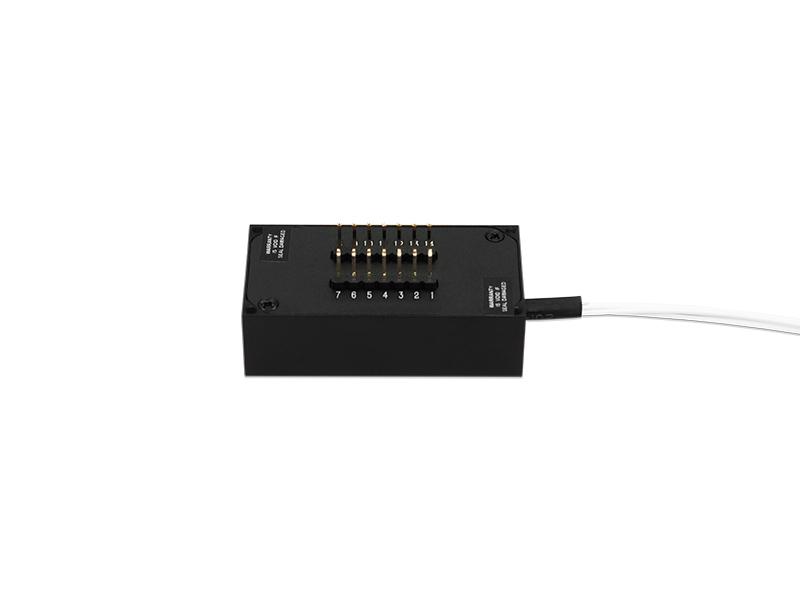

PM (mantenimento della polarizzazione) MOSW-1X4-15-PM-09-05-03A-M1
Interruttore ottico MEMS PM 1X4, imballaggio del modulo, tensione di pilotaggio 5V, 1550nm,
Corning Tubo flessibile in fibra PM1550 da 0,9 mm, lunghezza 0,5 m, ingresso/uscita FC/APC
connettore 54,1*13,7*24,7mm
L'interruttore ottico MEMS 1xN si basa sulla tecnologia dei sistemi microelettromeccanici. Consente la selezione del canale tra una fibra di ingresso e fino a N fibre di uscita ruotando lo specchio MEMS.
L'interruttore è bidirezionale e può essere utilizzato anche come selettore Nx1. L'interruttore ottico offre un funzionamento altamente affidabile, durevole e di lunga durata in un formato compatto.
Caratteristiche
Applicazioni
Specifiche delle prestazioni ottiche
| Parametri ottici | Unità | Specifiche | ||
| Minimo | Tipo | Massimo | ||
| Lunghezza d'onda operativa | nanometro | 1260 | 1310 e 1550 | 1650 |
| Lunghezza d'onda di prova | nanometro | 1310\1550 | ||
| Numero di canali | — | 4 | ||
| Perdita di inserzione 1,3 , (MAX) | dB | 1.0 | 1.3 | |
| PER | dB | 18 | ||
| Perdita dipendente dalla polarizzazione | dB | 0,15 | ||
| Perdita di ritorno | dB | 45 | 50 | |
| Diafonia | dB | 50 | ||
| TDL | dB | 0,3 | ||
| WDL | dB | 0,3 | ||
| Ripetibilità 2 | dB | 0,03 | ||
| Ora di commutazione (salita, discesa) | SM | 10 | 15 | |
| Durata | volte | 10^9 | ||
| Tensione di esercizio | V | 5.0 | ||
| /Gestione della potenza | mio | 500 | ||
| Proprietà ambientali | Unità | Specifiche | ||
| Temperatura di esercizio | °C | -5 ~ 75 | ||
| Temperatura di conservazione | °C | -40 ~ 85 | ||
| Umidità di funzionamento | %RH | 5-95% di umidità relativa | ||
| Altri parametri | Unità | Specifiche | ||
| Tipo di connettore | — | FC/APC | ||
| Tipo di fibra | — | Fibra Corning PM1550 | ||
| Pacchetto in fibra | — | Tubo flessibile da 900 µm | ||
| Lunghezza della fibra | M | 0,5+0,1/-0 | ||
| Colore della treccia | Ingresso | Rosso | ||
| Produzione | Bianco | |||
Nota: 1.IL è misurato a CWL, 23℃.
2. La ripetibilità è definita dopo 100 cicli.
3. Escludendo i connettori, aggiungere 0,3 dB IL per una coppia di connettori.
4. IL sta per banda singola. La banda doppia aggiunge 0,3 dB.

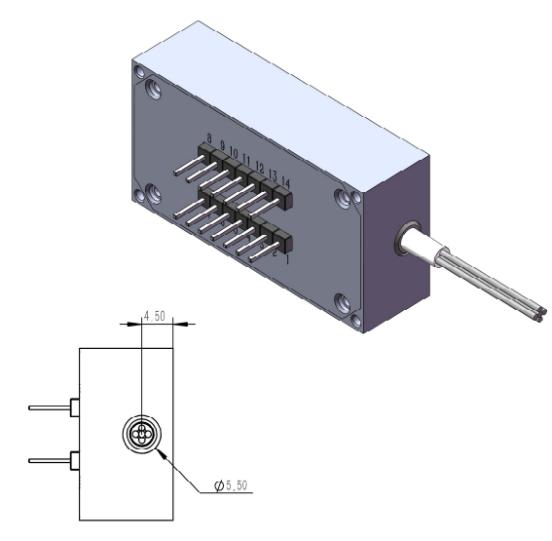

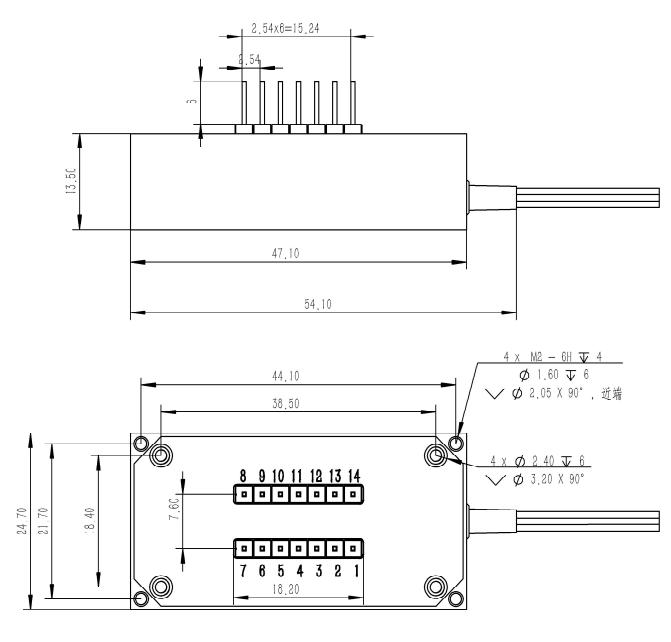

Diagramma delle dimensioni
M1:Per M1X4
Percorso ottico

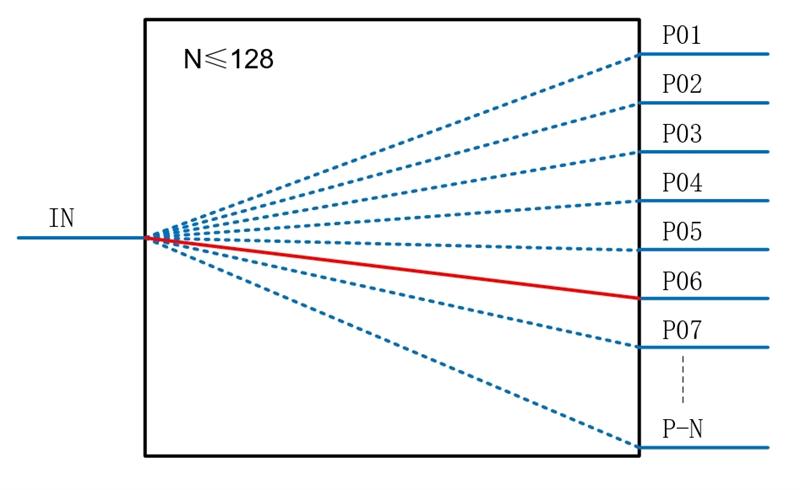

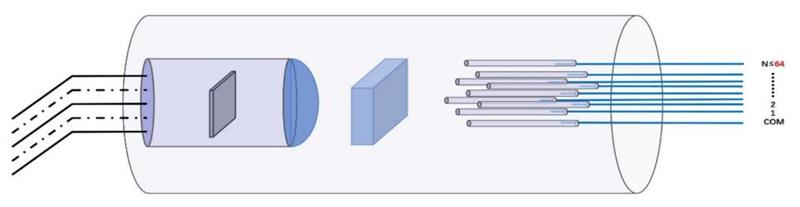

L'interruttore ottico MEMS 1x128 è un prodotto non bloccante. Quando la tensione viene rimossa, lo specchio torna nella posizione iniziale e l'ingresso viene disaccoppiato da qualsiasi canale di uscita. Il principio di commutazione del percorso ottico è mostrato nella figura seguente.
Sistema di commutazione ottica multicanale 1×N
Definizione di pin
| Spillo | Tipo | Descrizione | Ingresso/uscita | Osservazione |
| 1 | D0 | Interfaccia dati parallela 0 | Ingresso | TTL (livello H predefinito) |
| 2 | D3 | Interfaccia dati parallela 3 | Ingresso | TTL (livello H predefinito) |
| 3 | D4 | Interfaccia dati parallela 4 | Ingresso | TTL (livello H predefinito) |
| 4 | Numero di telaio | Potenza in ingresso | Ingresso | CC 5V~12V |
| 5 | Terra | Terra | Ingresso | |
| 6 | D5 | Interfaccia dati parallela 5 | Ingresso | TTL (livello H predefinito) |
| 7 | D2 | Interfaccia dati parallela 2 | Ingresso | TTL (livello H predefinito) |
| 8 | TX | Invio tramite porta seriale | Produzione | Tempo di esecuzione |
| 9 | Ricetta | Ricezione porta seriale | Ingresso | Tempo di esecuzione |
| 10 | D1 | Interfaccia dati parallela 1 | Ingresso | Tempo di esecuzione |
| 11 | OCCUPATO |
Segnale di occupato, livello alto indica occupato |
Produzione | Tempo di esecuzione |
| 12 | ALLARME | Segnale di allarme, il livello alto indica temperatura elevata o anomalia iniziale | Produzione | Tempo di esecuzione |
| 13 | STROBOSCOPIO | Segnale di selezione della porta parallela, il fronte di discesa è efficace | Ingresso | TTL (livello H predefinito) |
| 14 | RESET | Ripristino hardware, basso livello efficace | Ingresso | Tempo di esecuzione |
Definizione del firmware
1) Parametro UART 115200,8,1,N
2) Tutte le istruzioni di invio terminano con
(Inserisci
(La nuova riga
Istruzioni per la commutazione del canale
| Istruzioni | *SO |
| Parametro | *SWABC,000 per lo stato di spegnimento, 001 per il canale 1 |
| Restituisci i dati | CHAN:ABC, alimentazione PCB spenta e nessun feedback dati |
|
Esempi: *SW + ABC
Invia dati: *SW001 |
|
Richiedi il numero del prodotto
| Istruzioni | *PN |
| Parametro | Nessuno |
| Restituisci i dati | PN:AB.CD.EFGH |
|
Esempi:
Invia dati:*PN |
|
Richiedi il numero di serie
| Istruzioni | *SN |
| Parametro | Nessuno |
| Restituisci i dati | SN: ABCDEFGHIJ |
|
Esempi:
Invia dati: *SN |
|
Descrizione dell'interfaccia di comunicazione parallela
Il modulo 14PIN ha 6 pin di controllo TTL (D0~D5) e fino a 64 canali.
Utilizzare TTL per controllare i pin D0~Dx per selezionare il canale TTL, cambiare canale con fronti di discesa STROBE.
Le definizioni di selezione dei canali sono riportate nella tabella seguente:
|
Selezione del canale |
D5 | D4 | D3 | D2 | D1 | D0 |
| Canale 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Canale 2 | 0 | 0 | 0 | 0 | 0 | 1 |
| Canale 3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| Canale 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| Canale 64 | 1 | 1 | 1 | 1 | 1 | 1 |
Versione firmware: C4-1, V01
Informazioni sull'ordine
| Numero di parte | Specifica |
| MOSW-1X4-15-PM-09-05-03A-M1 | Interruttore ottico MEMS PM 1X4, imballaggio del modulo, tensione di pilotaggio 5 V, 1550 nm, tubo allentato in fibra Corning PM1550 da 0,9 mm, lunghezza 0,5 m, connettore di ingresso/uscita FC/APC 54,1*13,7*24,7 mm |
Domande frequenti:
D: Il prodotto supporta la comunicazione bidirezionale?
R: Sì, lo switch è bidirezionale. Può essere utilizzato come switch ottico 1x4 e anche al contrario come selettore 4x1.
D: Quanti canali supporta al massimo l'interfaccia di controllo parallelo?
R: Grazie a un totale di 6 pin di controllo TTL (D0~D5), può supportare la selezione di un massimo di 64 canali (i canali 1~64 corrispondono a diverse combinazioni di livelli di pin).
