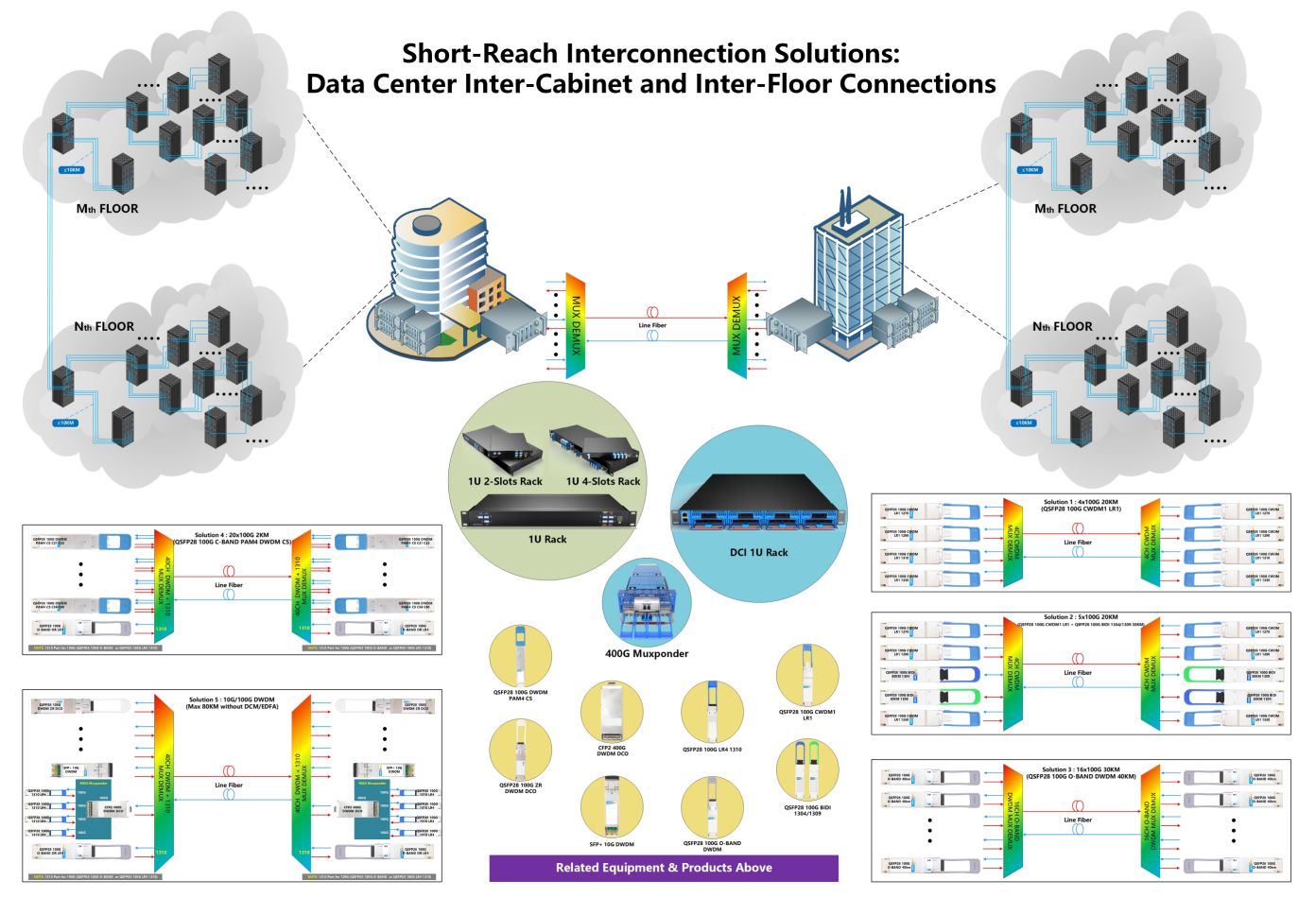

Panoramica Questo documento presenta cinque serie di soluzioni di interconnessione 100G per scenari tra armadi e tra piani all'interno dei data center, tutte adottanti un'architettura a doppia fibra. Le forme di soluzione includono la semplice connessione diretta punto-punto, il multiplexing a luce colorata DWDM passivo, l'aggregazione WDM attiva e l'interconnessione di cluster di switch. Le soluzioni passive si basano su moduli ottici lato linea DWDM collegati direttamente agli switch abbinati a mux/demux passivi per realizzare la trasmissione senza alcun dispositivo attivo. Se i clienti non possono sostituire i moduli ottici 100G LR4 esistenti sugli switch, è possibile selezionare soluzioni WDM attive dotate di schede di conversione della lunghezza d'onda OTU per un adattamento flessibile, soddisfacendo scenari con diverse scale di cablaggio e vincoli di modifica delle apparecchiature.   Soluzione di interconnessione n. 1: 4×100G 20KM Doppia fibra Descrizione della soluzione Distribuire un dispositivo di multiplexing a divisione di lunghezza d'onda CWDM a 4 canali rispettivamente presso la stazione locale e la stazione remota, insieme a moduli QSFP28 100G CWDM1 LR1. Ciò consente fino a quattro canali di interconnessione a doppia fibra 100G a corto raggio. L'intera soluzione non richiede dispositivi attivi o compensazione della dispersione; i moduli ottici sono collegati direttamente agli switch.   Soluzione di interconnessione n. 2: 5×100G 20KM Doppia fibra Descrizione della soluzione Distribuire un dispositivo di multiplexing a divisione di lunghezza d'onda CWDM a 4 canali rispettivamente presso la stazione locale e la stazione remota, insieme a moduli QSFP28 100G CWDM1 LR1 e moduli QSFP28 100G BIDI 30KM (1304 nm /1309 nm). È possibile ottenere fino a cinque canali di interconnessione a doppia fibra 100G a corto raggio. Questa soluzione utilizza due moduli 100G bidirezionali a fibra singola per la trasmissione sulla porta 1310 nm senza interferenze reciproche, aggiungendo un canale 100G extra rispetto alla Soluzione 1. Non sono richiesti dispositivi attivi o compensazione della dispersione per l'intera soluzione; i moduli ottici si collegano direttamente agli switch.   Soluzione di interconnessione n. 3: 16×100G 30KM Doppia fibra Descrizione della soluzione Distribuire un dispositivo di multiplexing a divisione di lunghezza d'onda DWDM O-BAND a 16 canali rispettivamente presso la stazione locale e la stazione remota, abbinato a moduli QSFP28 100G O-BAND 40KM, supportando fino a 16 canali di interconnessione a doppia fibra 100G a corto raggio. Non sono necessari dispositivi attivi o compensazione della dispersione per l'intera soluzione. I moduli ottici si collegano direttamente agli switch.   Soluzione di interconnessione n. 4: 20×100G 2KM Doppia fibra Descrizione della soluzione Distribuire un dispositivo di multiplexing a divisione di lunghezza d'onda DWDM C-BAND a 40 canali (con porta 1310 nm) sia presso la stazione locale che quella remota...

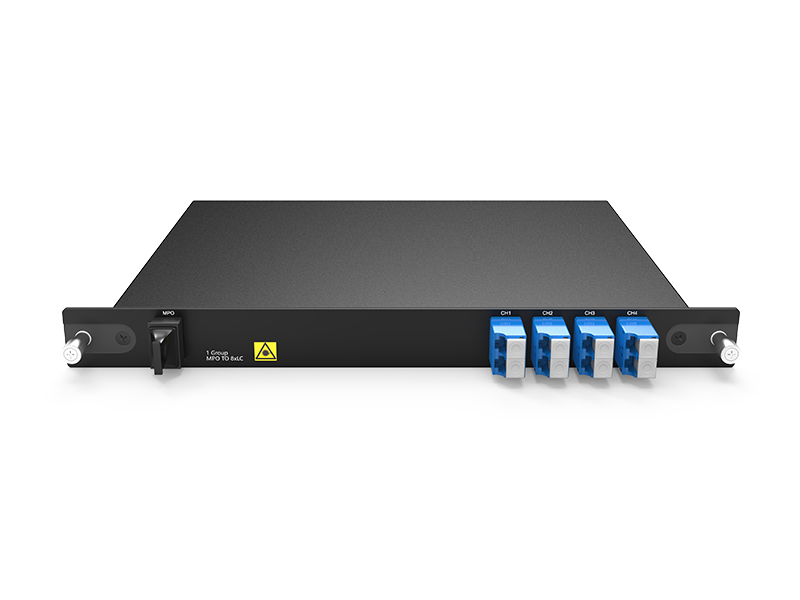

Nel cablaggio dei data center MPO-LC, la polarità della cassetta definisce la mappatura della fibra tra la porta trunk MPO e le porte LC duplex frontali. Determina se i percorsi di trasmissione e ricezione corrispondono e, se errata, il collegamento semplicemente non si attiverà. Esistono cinque polarità principali — A, AF, B1, B2 e U — ciascuna corrispondente a un diverso metodo di cablaggio ANSI/TIA-568. Figura 1 Cassetta MPO-LC: struttura interna e dove viene impostata la polarità Il Tipo-A segue il Metodo-A, abbinando un adattatore di tipo A (Key-Up/Down) con un trunk dritto di tipo A. Le fibre passano direttamente attraverso la cassetta, quindi la sequenza 1–12 viene preservata. L'implementazione è semplice, ma le due estremità richiedono ponticelli diversi (AA a un'estremità, AB all'altra), il che rende la manutenzione complessa. Si trova principalmente nelle installazioni LC duplex 10G/25G legacy. Anche il Tipo-AF utilizza un adattatore di tipo A e un trunk di tipo A; la differenza è che la cassetta esegue lo scambio di coppie (1↔️2, 3↔️4) internamente, scambiando Tx/Rx su ciascuna porta duplex. Utilizzato in coppia con il Tipo-A, consente a entrambe le estremità di utilizzare ponticelli AB, semplificando il patching in loco. È adatto per retrofit MPO-LC ad alta densità. I tipi B1 e B2 seguono il Metodo-B, entrambi utilizzando un adattatore di tipo B (Key-Up/Up) con un trunk invertito di tipo B. B1 è dritto all'interno della cassetta, quindi l'inversione Tx/Rx viene eseguita dall'adattatore; è la polarità di tipo B più comune. B2 inverte l'intera sequenza 1–12 all'interno della cassetta, quindi l'inversione è gestita dalla cassetta stessa e deve essere abbinata a un trunk dritto (un trunk invertito invertirebbe due volte e interromperebbe il collegamento). B2 è solitamente un design specifico del fornitore con scarsa intercambiabilità. Non mescolare mai i due. Il Tipo-U (U1/U2) è la polarità universale aggiunta da ANSI/TIA-568.3-E (2022) e la scelta preferita per le nuove installazioni. U1 e U2 utilizzano entrambi un trunk di tipo B e ponticelli duplex AB, ed entrambe le estremità possono utilizzare la stessa cassetta di tipo U — non è necessario distinguere i tipi di cassetta. La differenza risiede nell'adattatore: U1 utilizza un adattatore di tipo A e copre sia la modalità multi-mode che single-mode, ed è comunemente usato per breakout/aggregazione di moduli; U2 utilizza un adattatore di tipo B ed è utilizzato principalmente per canali duplex multi-mode. I loro componenti non sono intercambiabili.     Tabella 1 Guida rapida alla selezione per i sei tipi di polarità delle cassette Polarità Metodo di cablaggio Adattatore MPO Cavo trunk Mappatura nella cassetta Ponticelli duplex Uso tipico Tipo-A Metodo-A Tipo A Key-Up/Down Tipo A dritto Passante AA un'estremità; AB l'altra Duplex 10G/25G legacy Tipo-AF Metodo-A Tipo-A Key-Up/Down Tipo-A passante Scambio di coppie (1↔️2, 3↔️4) AB entrambe le estremità Retrofit MPO-LC ad alta densità Tipo-B1...

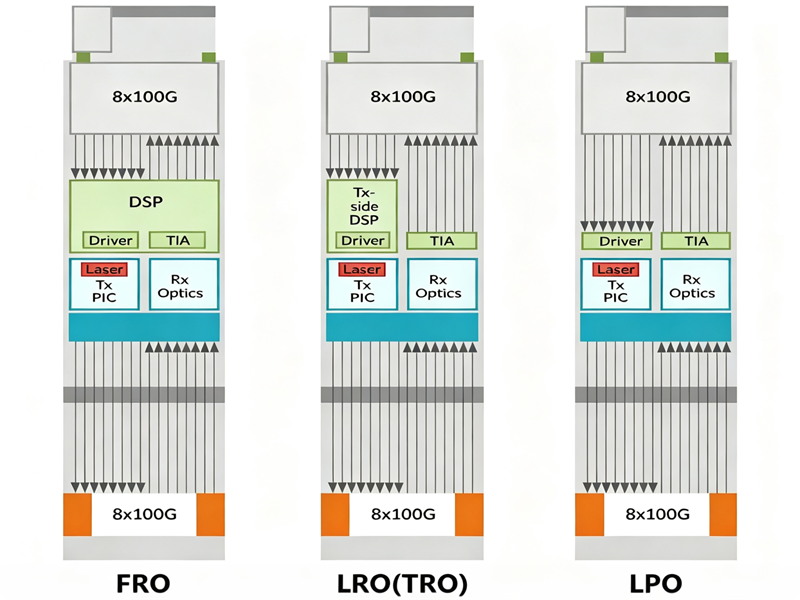

Poiché le dimensioni dei cluster AI continuano ad espandersi, il consumo energetico delle porte dei moduli ottici 800G/1.6T è diventato un collo di bottiglia critico per il PUE dei data center. Sebbene i tradizionali moduli ottici basati interamente su DSP (FRO – Fully Retimed Optics) offrano standard maturi e lunghe distanze di trasmissione, il loro consumo energetico per singola porta di 14–16 W è spesso troppo elevato per essere fattibile. Di conseguenza, il settore si è evoluto allontanandosi dalla tradizionale architettura lineare basata su DSP, dando origine a due approcci principali: LPO e LRO/TRO.   LPO (Linear Pluggable Optics) elimina completamente il chip DSP all'interno del modulo. Il lato TX utilizza un laser a pilotaggio diretto, mentre il lato RX invia il segnale analogico direttamente all'Host ASIC dopo essere passato attraverso un TIA; l'equalizzazione, il CDR e la decodifica FEC vengono quindi eseguiti dal chip SerDes dello switch: un design noto anche come architettura "Zero Retimed". I suoi vantaggi sono significativi: per le porte OSFP- 800G, il consumo energetico tipico è ridotto a 5–8 W, rappresentando un risparmio energetico di oltre il 50%; la latenza di elaborazione interna del modulo è inferiore a 3 ns (escluso il ritardo di propagazione della fibra ottica); e il costo teorico della distinta base (BOM) è ridotto di circa il 15%–20%. Tuttavia, questo approccio comporta dei compromessi: la distanza di trasmissione è limitata (per il DR8 monomodale, la portata tipica è ≤500 m; negli scenari multimodale, è di circa 100 m) e dipende fortemente dalle prestazioni dell'Host SerDes e dalla coerenza del canale; il debug del sistema è complesso e gli standard di interoperabilità sono ancora in fase di definizione; è adatto per interconnessioni a brevissimo raggio all'interno di un singolo rack o tra rack adiacenti.   LRO (Linear Receive Optics) e TRO (Transmit Retimed Optics) sono essenzialmente due diverse nomenclature per lo stesso design architettonico: il primo è chiamato "lineare" dal lato RX, mentre il secondo è chiamato "retimed" dal lato TX ed è anche noto come architettura HalfRetimed. In questa architettura, il lato TX mantiene un DSP per la modellazione e il retiming del segnale, mentre il lato RX elimina il DSP e impiega un TIA lineare per l'uscita diretta del segnale. Questo approccio trova un equilibrio tra la qualità del segnale sul lato di trasmissione e il consumo energetico sul lato di ricezione: un modulo 800G incapsulato OSFP consuma tipicamente circa 8–10 W; i prodotti commerciali prodotti in serie supportano tipicamente una distanza di trasmissione di 2 km, mentre le versioni personalizzate possono supportare fino a 5 km; la latenza di elaborazione interna del modulo è di circa 6 ns (escluso il ritardo di propagazione della fibra ottica), rendendolo adatto per interconnessioni di data center a medio e breve raggio. Durante le discussioni sul prossima generazione di iterazioni di prodotto 1.6T, il settore conc...

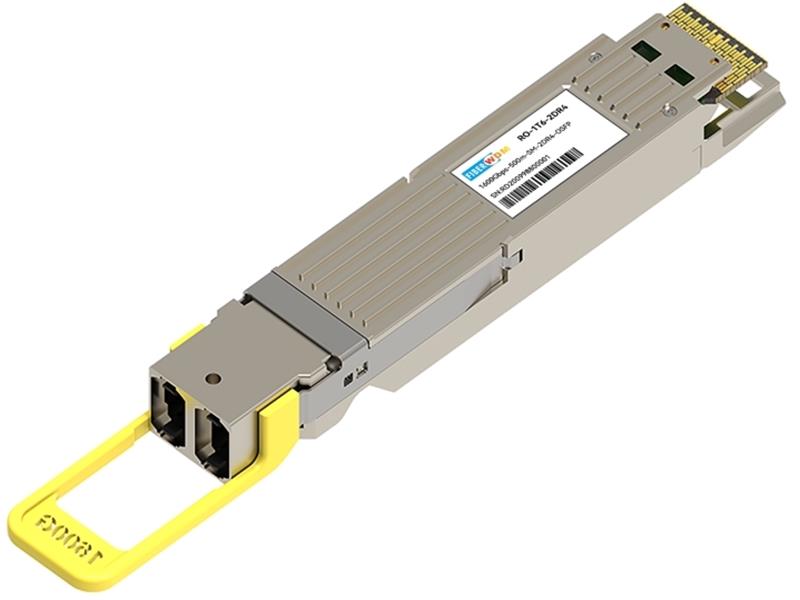

I. Prefazione   Con la continua espansione dei cluster di calcolo IA, moduli ottici 800G non possono più soddisfare le esigenze del networking ad alta densità. I moduli ottici 1.6T sono diventati dispositivi fondamentali per l'interconnessione delle GPU e il networking backbone dei data center. I prodotti sono conformi allo standard IEEE 8×212.5Gbps PAM4 e sono suddivisi in due varianti di percorso ottico: DR4 a corto raggio e FR4 a medio raggio, abbinati a tre tipi di package: OSFP standard, OSFP224 e OSFP-XD. Di seguito viene fornita una breve analisi dei loro parametri e delle linee guida per la selezione.   II. Fondamenti tecnici principali dei moduli ottici 1.6T   moduli 1.6T adottano la segnalazione PAM4 a 212.5G abbinata a motori ottici fotonici al silicio, con un DSP integrato per la modellazione del segnale e la correzione degli errori. Supportano la commutazione dual-mode 800G/1.6T per consentire aggiornamenti di rete graduali. I livelli di consumo energetico sono chiaramente definiti:   OSFP standard: consumo energetico tipico di 20–26W OSFP224: dissipazione termica ottimizzata, con consumo energetico di 16–18W OSFP-XD: limite superiore di dissipazione termica superiore a 25W, adatto ad applicazioni ad alta potenza come l'ottica coerente     OSFP 1.6T 2×DR4 500m   III. Confronto tra le soluzioni di percorso ottico DR4 e FR4   I principali moduli ottici 1.6T si dividono in due categorie: DR4 parallelo a corto raggio e FR4 con multiplexing a divisione di lunghezza d'onda a medio raggio, ciascuno adattato a diversi scenari di networking. Le differenze principali sono le seguenti:   Voce del parametro 1.6T 2×DR4 1.6T 2×FR4 Architettura del percorso ottico Monomodale parallelo a 8 canali (due gruppi indipendenti a 4 canali) 2 gruppi di multiplexing a divisione di lunghezza d'onda CWDM4 Interfaccia / Fibra Doppi connettori MPO-12, che utilizzano 16 nuclei in fibra (8 trasmissione + 8 ricezione, 4 nuclei di riserva per connettore) Doppi connettori LC, che richiedono solo 2 nuclei in fibra Distanza di trasmissione ≤500 m (breve portata all'interno delle sale apparecchiature) ≤2 km (distribuzione campus a media portata) Caratteristiche principali La maggior parte dei progetti non dispone di controllo della temperatura; alcuni modelli a temperatura estesa includono un semplice micro-raffreddamento; basso costo e O&M semplice Chip integrato di controllo della temperatura per la divisione di lunghezza d'onda; consente un notevole risparmio di risorse in fibra; adatto per distanze medie e lunghe Scenari applicativi Interconnessione di rack di cluster AI, rete backbone Spine-Leaf all'interno della sala Interconnessione tra edifici, rete DCI del campus     1.6T OSFP-XD 2×FR4 2 km   IV. Analisi principale di tre formati di package   OSFP224 non è una specifica di package nuova completamente indipendente. Le sue dimensioni meccaniche e l'ingombro del cage sono pienamente compatibili con lo standard OSFP; solo la dissipazione termica interna e i cir...

I. Prefazione   Con l'adozione commerciale su larga scala delle tecnologie 400G e 800G e la graduale implementazione delle soluzioni 1.6T OSFP/OSFP-XD, il consumo energetico dei moduli ottici ad alta velocità è aumentato significativamente: il consumo energetico dei moduli 800G DR8 può raggiungere 15–18 W; il consumo energetico dei moduli coerenti 400G/800G ZR supera i 25 W; e il carico termico totale dei moduli ottici installati in uno switch completamente configurato a 32 porte si avvicina a 800 W, rendendo la gestione termica il principale collo di bottiglia nell'implementazione delle soluzioni di packaging OSFP.   L'alleanza OSFP MSA ha definito due architetture di raffreddamento standardizzate per i due principali paradigmi di raffreddamento dei data center—raffreddamento ad aria e raffreddamento a liquido: OSFP-IHS (dissipatore di calore integrato) e OSFP-RHS (dissipatore di calore montato su rack). Sebbene queste due configurazioni siano completamente compatibili per quanto riguarda percorsi elettrici, gestione CMIS e velocità di trasmissione, le loro strutture meccaniche, i percorsi di dissipazione del calore e gli scenari applicabili sono completamente diversi; di conseguenza, le posizioni dei cage non possono essere scambiate né utilizzate in modo intercambiabile. Basato sulla specifica OSFP MSA 5.22, questo articolo analizza sistematicamente le differenze tra le due architetture dei moduli e i rispettivi limiti prestazionali termici, fornendo una guida alla selezione e all'implementazione per cluster AI, data center cloud e ambienti HPC (High-Performance Computing).   2、OSFP-IHS (Radiatore integrato): definizione di base e caratteristiche strutturali     2.1 Specifiche fisiche hardware   L'IHS è la forma nativa dello standard OSFP, con dimensioni di 22,58 mm (larghezza) × 107,8 mm (profondità) × 13,0 mm (altezza); il corpo del modulo presenta alette di dissipazione del calore in alluminio pressofuso integrate, disponibili in due varianti secondarie: configurazione ad alette aperte e configurazione con alloggiamento chiuso. 1. Design ad alette aperte: alette di dissipazione del calore esposte sulla superficie superiore che scambiano direttamente calore con il flusso d'aria fronte-retro attraverso lo chassis, aumentando l'area di dissipazione del calore del 30% rispetto ai moduli con superficie superiore piatta; 2. Alloggiamento chiuso: il design con alette integra una custodia protettiva che combina la protezione dalla polvere con una dissipazione del calore di base, rendendolo adatto a sale server con ambienti ad alta presenza di polvere.   2.2 Logica di conduzione della dissipazione del calore   Percorso di dissipazione del calore: modulo DSP / chip laser $ightarrow$ dissipatore di calore in alluminio integrato $ightarrow$ condotto dell'aria dello chassis dello switch per il raffreddamento convettivo; la capacità di dissipazione del calore è completamente sostenuta dal modulo stesso, senza dipendere da ulteriori strutture di conduzion...

I. Panoramica   La dispersione cromatica è ampiamente riconosciuta come un vincolo fondamentale per la qualità della trasmissione dei segnali ottici ad alta velocità. I segnali ottici a diverse lunghezze d'onda viaggiano a velocità variabili nelle fibre ottiche, causando l'allargamento del segnale e l'interferenza intersimbolica. Per i collegamenti ad alta velocità da 100G e superiori, la distorsione del segnale deve essere corretta tramite moduli di compensazione della dispersione (DCM) o complessi algoritmi DSP.   Come prima finestra di trasmissione commerciale nelle comunicazioni in fibra ottica, la banda O (1260–1360 nm) offre un vantaggio tecnico fondamentale: è la finestra intrinseca a dispersione zero per le fibre ottiche monomodali standard G.652. Sfruttando questa caratteristica, Ruidong Technology ha lanciato una soluzione di trasmissione 100G che integra O-BAND e DWDM MUX/DEMUX.   II. Vantaggi principali   Senza compensazione della dispersione con architettura semplificata  Il collegamento non richiede dispositivi DCM, riducendo l'accumulo di apparecchiature e la perdita del percorso ottico. I costi hardware e O&M sono inferiori rispetto ai sistemi DWDM C-band per tratte medio/brevi.   Bassa distorsione e bassa latenza per servizi ad alta velocità PAM4  I moduli adottano la modulazione PAM4 bidirezionale, con DSP integrato e algoritmi di correzione degli errori PFEC per sopprimere la distorsione del segnale e ridurre la latenza di trasmissione. Sono ideali per scenari a bassa latenza come il calcolo finanziario e l'interazione cloud in tempo reale.   Diversi modelli che coprono tutti gli scenari da 0 a 40 km  L'intera linea di prodotti adotta un'architettura passiva di divisione della lunghezza d'onda. I moduli ottici da 10/25/40 km abbinati a dispositivi WDM passivi supportano trasmissioni da 10–30 km; il modulo ottico da 60 km, con un margine di potenza ottica sufficiente, può raggiungere un massimo di 40 km se abbinato a dispositivi WDM passivi, risultando applicabile all'interconnessione dei data center, al fronthaul 5G e alle reti portanti metropolitane.   Rispetto al DWDM C-band tradizionale (1530–1565 nm): la banda C presenta la minore attenuazione della fibra ottica e supporta l'amplificazione a lunga distanza EDFA, ma soffre di elevata dispersione cromatica. Per collegamenti a breve/media distanza superiori a 100G, sono obbligatorie apparecchiature dedicate per la compensazione della dispersione, con conseguenti costi complessivi di sistema, consumo energetico e ingombro superiori rispetto alla soluzione O-Band.   In generale, la banda O sacrifica parte delle prestazioni di attenuazione della fibra ottica in cambio di un'architettura a dispersione zero e a basso costo, rendendola l'opzione più conveniente per la trasmissione 100G in scenari medio/brevi da 10–40 km.     (Immagine: DWDM MUX/DEMUX O-BAND a 16CH, LC/UPC, rack 1U)   III. Caratteristiche del modulo ottico   Ruidong Serie di moduli ottici O-Band RQ-100GDO40-XXXXd...

(Fiberwdm Tutti i diritti riservati)   Tag: Amplificatore ottico, GPON, XGPON, XGSPON   I. Punti critici nella distribuzione delle reti industriali   Con tre generazioni di PON (GPON, XGPON, XGSPON) che coesistono nelle reti esistenti, il networking tradizionale presenta generalmente i seguenti problemi:   Standard delle apparecchiature incompatibili Gli amplificatori tradizionali supportano solo uno standard PON 10G. Le apparecchiature GPON e 10G PON devono essere acquistate separatamente, con conseguente ampia varietà di dispositivi, elevati costi di esercizio e manutenzione e forte pressione sulla gestione delle scorte di ricambi. Distanza di trasmissione insufficiente I sistemi PON standard supportano solo una distanza di trasmissione di circa 10 km. Per i cavi ottici a lunga distanza nelle aree rurali e montane, insieme alle perdite di giunzione e di splitting ottico, la potenza ottica sul lato remoto è insufficiente, rendendo impossibile l’attivazione del servizio utente e limitando la distribuzione centralizzata degli OLT. Capacità di splitting limitata L’espansione della capacità con un alto rapporto di splitting causa perdite significative e il margine di potenza ottica esistente è insufficiente. L’espansione della capacità può essere ottenuta solo aggiungendo schede OLT e cavi dorsali in fibra ottica, con conseguenti alti costi di costruzione e lunghi cicli di progetto. Frequenti problemi di segnale ottico debole sulle linee obsolete Le linee GPON esistenti soffrono di invecchiamento e di elevate perdite causate dallo splitting multi-stadio. I terminali presentano a lungo termine un segnale ottico debole, con conseguenti frequenti disconnessioni, guasti intermittenti e inefficienza nelle ripetute operazioni di O&M. Principali svantaggi delle soluzioni di rilancio tradizionali La conversione OEO (Ottico-Elettrico-Ottico) introduce latenza ed è incompatibile con segnali burst. Gli amplificatori ottici ordinari supportano solo una singola banda di lunghezza d’onda e non possono compensare simultaneamente le perdite multi-lunghezza d’onda sia in uplink che in downlink.   II. Panoramica del prodotto e valori fondamentali   RD-XG3-POA è un amplificatore ottico a spettro ampio progettato per sistemi PON di tutte le generazioni, che copre le bande di lunghezza d’onda complete di GPON, XGPON e XGSPON. Si applica a reti a standard singolo o a reti ibride GPON+XGPON e GPON+XGSPON. Senza conversione ottico-elettrico-ottico lungo tutto il percorso di trasmissione, consente la consegna trasparente dei servizi senza modificare l’architettura o le configurazioni della rete originale. Può affrontare in modo uniforme quattro esigenze principali: estensione a lunga distanza, espansione della capacità, correzione del segnale ottico debole ed espansione delle fibre ottiche.   2.1 Funzioni principali   Estensione a lunga distanza Aumenta il margine di potenza del collegamento di 8–12 dB ed estende la distanza di trasmissione fino a 0–40 km, supportando l...

(Fiberwdm Tutti i diritti riservati) In questo caso, viene presentata la soluzione di ottimizzazione della nostra azienda per i problemi di stabilità del servizio causati dall'implementazione di moduli ottici multimodali 100G nella rete attiva di un cluster di potenza di calcolo aziendale. Analizzando i problemi di corrispondenza e adattamento tra distanza di trasmissione e moduli/cavi ottici, è stata formulata una soluzione sostitutiva basata su scenari per moduli ottici multimodali/monomodali, che ha risolto completamente i guasti di rete e garantito la stabilità della comunicazione tra cabinet nel cluster di potenza di calcolo. I. Contesto del progetto Un cluster di potenza di calcolo aziendale implementato Moduli ottici multimodali QSFP28 100G SR4 su larga scala nella sua rete attiva per l'interconnessione di nodi di potenza di calcolo e dispositivi di rete tra i cabinet. Durante l'attività aziendale si verificavano frequenti problemi di instabilità delle comunicazioni, che influivano sulla normale pianificazione e trasmissione dei dati del cluster di potenza di calcolo. Era quindi necessario individuare i problemi e formulare una soluzione ottimizzata. II. Risoluzione dei problemi e analisi delle cause principali Il nostro team tecnico ha condotto un'indagine completa sulla topologia della rete in tempo reale, sui collegamenti di trasmissione ottica e sulla configurazione hardware, e ha individuato il problema principale nella mancata corrispondenza tra le specifiche di trasmissione dei moduli ottici e la distanza effettiva del collegamento, come descritto di seguito: Il cliente ha a disposizione un gran numero di scenari di connessione tra cabinet e la distanza di trasmissione effettiva di alcuni collegamenti in fibra ottica supera di gran lunga le aspettative, superando addirittura i 100 metri. Il QSFP28 100G SR4 è un modulo ottico multimodale e la sua distanza di trasmissione è limitata dalle specifiche dei cavi ottici multimodali supportati: i cavi ottici OM3 supportano una distanza di trasmissione massima di 70 metri, mentre i cavi ottici OM4 supportano una distanza di trasmissione massima di 100 metri. La trasmissione a lunga distanza senza margine causerà attenuazione della potenza ottica e distorsione del segnale, causando direttamente instabilità aziendale. Sebbene alcuni collegamenti a breve distanza (entro 50 metri) non superino il limite di distanza, i cavi MPO di supporto presentano un'elevata perdita di inserzione, che aggrava ulteriormente il problema di attenuazione del segnale dei collegamenti multimodali. III. Soluzione personalizzata In combinazione con la distribuzione della distanza di collegamento del cluster di potenza di calcolo, la compatibilità dell'hardware di rete attivo e il principio di ottimizzazione dei costi, è stata formulata una soluzione ottimizzata basata su scenari per l'abbinamento di moduli ottici e cavi ottici classificati in base alla distanza di trasmissione. Il fulcro è "l'ottimizzazione delle stru...

(Fiberwdm Tutti i diritti riservati) Parole chiave: GPON, XGS-PON, CATV, CEx-WDM, FWDM Nell'era dell'efficiente trasmissione delle reti in fibra ottica e della loro evoluzione fluida, la tecnologia Wavelength Division Multiplexing (WDM) è diventata la chiave per migliorare il tasso di utilizzo delle risorse in fibra ottica e realizzare la coesistenza di più servizi. Grazie alla sua esperienza tecnica nel campo delle comunicazioni ottiche, Fibra WDM fornisce soluzioni efficienti e flessibili per le moderne reti di accesso attraverso le sue apparecchiature della serie FWDM e della serie CEx-WDM. Contesto e sfide Con l'espansione dei servizi offerti dalle reti di accesso a video ad alta definizione, cloud computing e applicazioni IoT, la fibra ottica fino a X (FTTx) è diventata la scelta ideale grazie al suo enorme potenziale di larghezza di banda, e la tecnologia Passive Optical Network (PON) è diventata la tecnologia di riferimento per le reti di accesso cablate. Tuttavia, l'infrastruttura di rete si trova ad affrontare sfide senza precedenti nell'integrazione di servizi vecchi e nuovi, nei costi di aggiornamento e in altri aspetti. Conflitto tecnologico intergenerazionale: diverse generazioni di tecnologie PON (come GPON e XGS-PON) utilizzano diverse lunghezze d'onda a monte e a valle. L'accesso di OLT di nuova tecnologia e ONU di vecchia tecnologia a ODN comporterà la mancata attivazione a causa di conflitti di lunghezza d'onda. Costi di aggiornamento elevati: gli aggiornamenti di rete tradizionali richiedono la risistemazione o la ristrutturazione su larga scala dei collegamenti in fibra ottica, con conseguenti elevati costi di materiali e manodopera, nonché un lungo ciclo di costruzione. Distribuzione rigida dei servizi: l'ODN tradizionale solitamente trasporta solo un tipo di servizio PON, che non può soddisfare contemporaneamente le esigenze del servizio XGS-PON degli utenti di fascia alta e le esigenze del servizio GPON+CATV delle famiglie comuni, rendendo impossibile ottenere una distribuzione dei servizi raffinata. Esitazione nella strategia di investimento: esitazione strategica degli operatori dovuta alla preoccupazione che le nuove tecnologie rendano obsolete le vecchie apparecchiature o le risorse esistenti. Principi tecnici I nostri prodotti delle serie FWDM e CEx-WDM sono sviluppati per risolvere i principali problemi sopra menzionati. Adottano la tecnologia WDM per trasmettere simultaneamente più segnali ottici di diverse lunghezze d'onda su un'unica fibra ottica, consentendo di realizzare in modo efficiente la sintesi e la separazione di segnali multiservizio e di migliorare notevolmente il tasso di utilizzo delle risorse in fibra ottica. Offriamo due serie di prodotti: la serie FWDM e la serie CEx-WDM, disponibili nel tipo di scheda plug-in LGX o nel tipo di dispositivo integrato 1U. Caratteristiche tecniche del prodotto La serie FWDM si basa sulla tecnologia di filtraggio a film sottile, in grado di separare o combinare accurata...
