Riflettore con reticolo in fibra di Bragg (FBG)

(Fiberwdm Tutti i diritti riservati)

Parole chiave: riflettore in fibra ottica FBGï¼Filtro terminale con reticolo in fibraï¼Riflettore FBGï¼1625/1650 OTDR

Ilriflettore in fibra di Bragg (FBG), noto anche come filtro a reticolo in fibra di Bragg, viene generalmente installato all'estremità anteriore dell'unità di rete ottica (ONU) nelle reti ottiche. Utilizza reticoli in fibra di Bragg per riflettere i segnali della linea in fibra ottica a lunghezze d'onda specifiche (1625 nm +/- 5 nm, +/- 10 nm o 1650 nm +/- 5 nm, +/- 10 nm). Collegando un sistema di misurazione ottica alla sezione anteriore dello sdoppiatore di fibra ottica, quando viene rilevata la presenza di queste lunghezze d'onda centrali, indica che la connessione di fibra ottica all'estremità dell'utente è normale. Se la lunghezza d'onda centrale è assente o il valore di riflessione è basso, ciò suggerisce un danno o una rottura della fibra ottica all'estremità dell'utente, che richiede manutenzione. Ciò consente il rilevamento online e rapido della continuità della linea. Altre lunghezze d'onda di comunicazione, non essendo lunghezze d'onda di riflessione intrinseche del reticolo di Bragg in fibra, passeranno normalmente con bassa perdita, quindi non avendo alcun impatto sulla normale comunicazione.

Applicazione del prodottoï¼

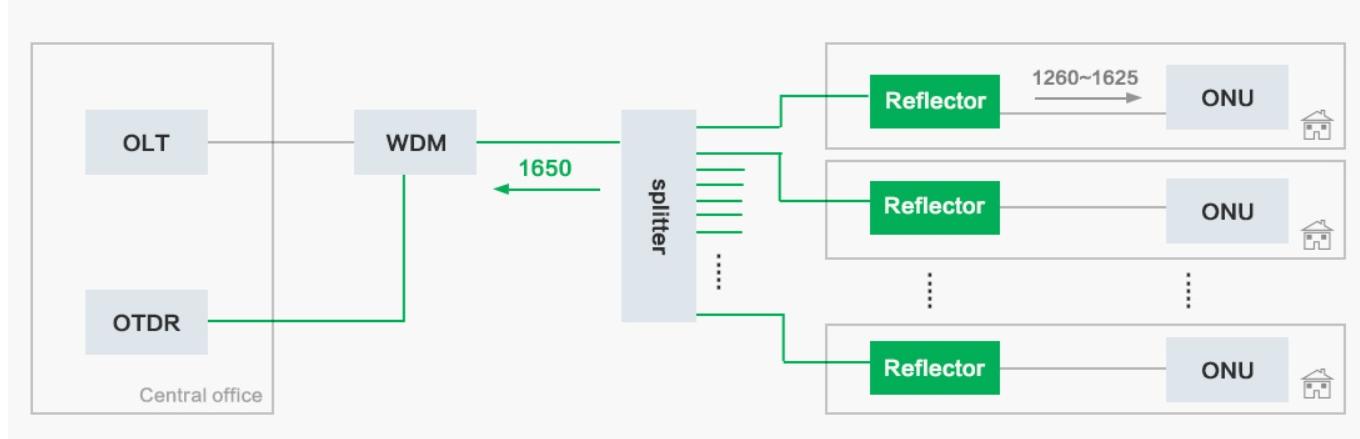

Il riflettore FBG (Fiber Bragg Grating) è installato all'estremità anteriore dell'ONU (Optical Network Unit) in una rete ottica PON (Passive Optical Network), lavorando in combinazione con un OTDR (Optical Time Domain Reflectometer) per ottenere rilevamento e diagnosi di collegamenti ottici.

tipo di prodottoï¼

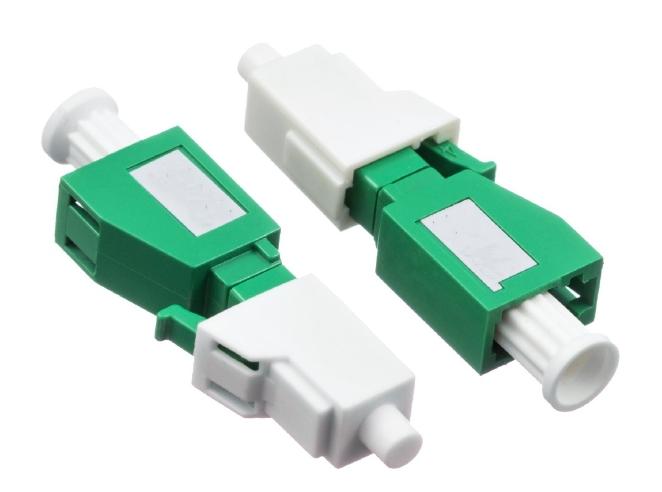

LC/APC Yin-Yang

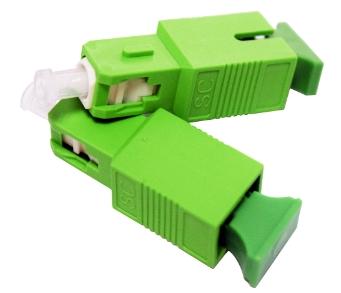

SC/APC Yin-Yang

Il riflettore in fibra FBG fornito da FiberWDM vanta vantaggi quali bassa perdita di inserzione, elevata riflettività e facilità di installazione. È un dispositivo ottico ideale per il monitoraggio dei collegamenti di rete ed è ampiamente utilizzato in campi quali reti PON, test OTDR, test dell'ufficio centrale, FTTX e altro ancora.
