Cavo DAC/AOC/AEC/ACC

(Fiberwdm Tutti i diritti riservati)

Parole chiaveï¼DAC, AOC, AEC, ACC

Cavo DAC:

DAC, noto anche come cavo di collegamento diretto, è costituito da un cavo in rame

DAC non include il modulo di conversione fotoelettrico, a basso costo. Nei data center, i cavi in ​​rame DAC vengono generalmente utilizzati per collegare server e reti di archiviazione. I cavi in ​​rame DAC sono diventati la soluzione migliore per la trasmissione a breve distanza. I principali scenari applicativi si concentrano sulle interconnessioni nella gamma 5 m/10 m.

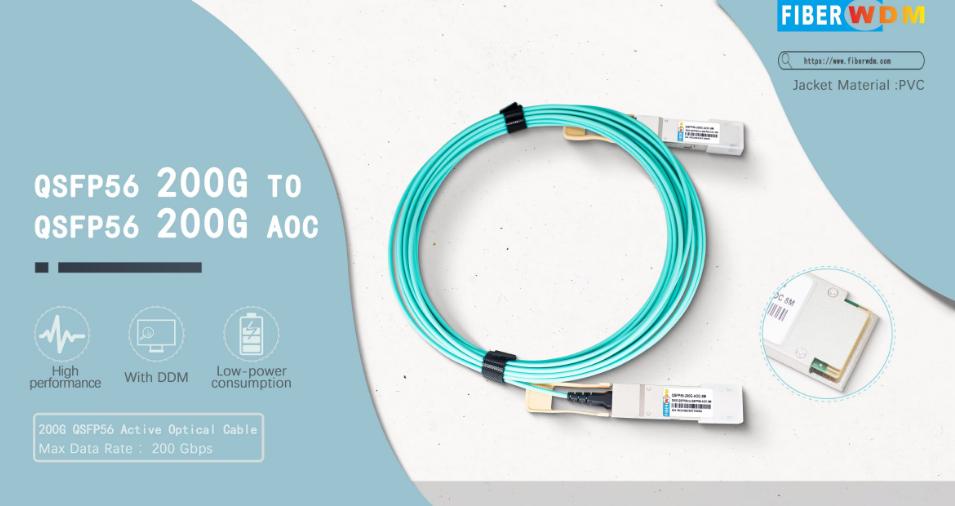

Cavo AOC:

AOC è un cavo ottico attivo. L'AOC è costituito da due moduli su entrambe le estremità, con una sezione di connessione in fibra ottica al centro. Il modulo ottico e il cavo ottico sono integrati e i moduli ottici su entrambe le estremità richiedono componenti laser;

L'AOC elimina la possibilità di contaminazione della porta ottica e migliora l'affidabilità. I costi vengono ridotti riducendo il numero di componenti ottici ed eliminando le funzioni DDM (monitoraggio diagnostico digitale).

Vantaggi di AOC: elevata velocità di trasmissione, lunga distanza, basso consumo energetico, leggero e facile da usare, privo di interferenze elettromagnetiche. Questi vantaggi si ottengono attraverso l'adozione della trasmissione ottica, che supera i limiti di distanza dei cavi in ​​rame DAC

I cavi attivi AOC sono ideali per data center IDC, elaborazione ad alte prestazioni HPC e interconnessioni con switch InfiniBand.

Cavo AEC e ACC

Con l'aumento della velocità e della larghezza di banda del data center, la distanza di trasmissione del DAC è limitata. Durante la transizione da 400G a 800G, la distanza di trasmissione del DAC viene ridotta da 3 metri a 2 metri. Per superare i problemi legati alla distanza di trasmissione, al consumo energetico e alle prestazioni di trasmissione, sono stati introdotti i cavi attivi AEC e ACC

Cavo elettrico attivo

I cavi attivi AEC utilizzano l'architettura del chip Retimer, che non solo amplifica ed equalizza i terminali Tx e Rx, ma rimodella anche il segnale sui terminali Rx.

Il cavo attivo AEC supporta velocità di trasmissione di 100G, 200G, 400G, 800G, tipi di pacchetti tra cui QSFP56, QSFP112, OSFP, QSFP-DD, attualmente la distanza di trasmissione più lunga fino a 10 metri, dispone di funzione di correzione degli errori in avanti (FEC) e cavo funzione di risincronizzazione. Garantisce un segnale completamente bilanciato con un tasso di errore di bit estremamente basso. La distanza di trasmissione del DAC passivo in rame è limitata alla condizione della velocità NRZ 25G a canale singolo, che può fornire solo una copertura massima di 5 metri; Il cavo attivo AEC presenta il vantaggio di un basso consumo energetico e di un basso costo; Volume più piccolo del DAC; Il cavo attivo AEC viene utilizzato principalmente per la connessione ToR e server; In termini di usabilità, AEC e AOC sono relativamente simili, entrambi hanno chip attivi integrati, relativamente intelligenti, quindi il metodo di utilizzo è simile. Il DAC è semplicemente un filo di rame, non può essere paragonato; AEC e AOC possono elaborare il segnale per ottenere la ricezione completa del segnale, quindi non sono sensibili alle condizioni esterne; Il DAC non ha capacità di elaborazione del segnale. Nell'era 800G, il consumo energetico dell'AEC sarà solo 1/3 di quello dei moduli ottici monomodali;

Cavo in rame attivo

Il filo di rame attivo AACC utilizza l'architettura del chip Redriver e utilizza l'equalizzazione CTLE per regolare il guadagno sull'estremità Rx, estendendo così la distanza di trasmissione a diversi metri. Rispetto al cavo ottico attivo AOC e al modulo ottico, il cavo in rame attivo ACC presenta i vantaggi di basso costo, basso consumo energetico, piccola variazione di temperatura e protocollo trasparente, in grado di soddisfare le esigenze di risparmio energetico e controllo dei costi dei grandi data center.

DAC/ACC/AEC presenta maggiori vantaggi in termini di costi rispetto a AOC perché non richiede la conversione fotoelettrica. Le soluzioni ACC e AEC estendono la distanza applicabile dei connettori dei cavi in ​​rame; Lo schema AEC ha una larghezza di banda maggiore rispetto allo schema ACC, utilizza la struttura del chip retimer e ha una funzione di modellazione del segnale all'estremità ricevente. A causa dell'amplificatore di segnale, la distanza di trasmissione dell'ACC attivo e dell'AEC è maggiore di quella del DAC passivo. ACC utilizza l'architettura del chip Redriver per regolare il guadagno all'estremità Rx attraverso l'equalizzazione CTLE, che è più simile a un cavo attivo che amplifica i segnali analogici; AEC utilizza l'architettura del chip retimer, che non solo può amplificare ed equalizzare i terminali Tx e Rx, ma anche rimodellare i segnali dei terminali Rx
