Soluzione di trasmissione a divisione d'onda 100G

(Fiberwdm Tutti i diritti riservati)

Parole chiave: trasmissione multiplex 100Gï¼trasmissione a divisione di lunghezza d'onda 100Gï¼trasmissione ottica coerenteï¼banda Oï¼banda Cï¼ 200G DCO

La tecnologia di trasmissione a divisione di lunghezza d'onda 100G è una tecnologia di trasmissione ottica ad alta velocità, che utilizza la tecnologia WDM (wavelength-division multiplexing) per ottenere la trasmissione del segnale ottico a più lunghezze d'onda su una singola fibra, migliorando così notevolmente la capacità di trasmissione della fibra . Di seguito sono riportate alcune soluzioni di Fiberwdm su trasmissione a divisione di lunghezza d'onda 100G.

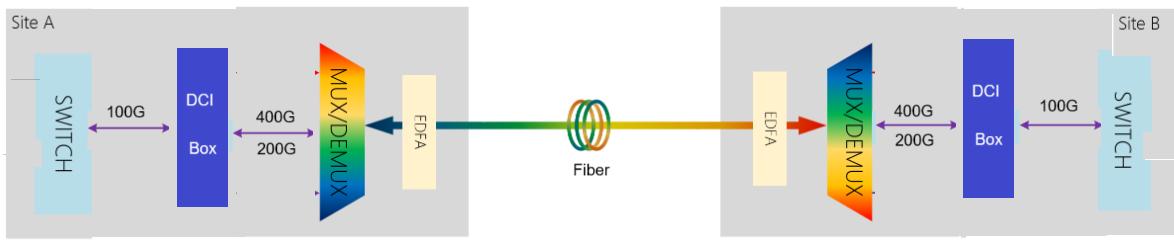

Soluzione di trasmissione ottica coerente DCI 400G/200G:

Descrizione del progetto:

Lato cliente: QSFP28 100G, supporto SR4/LR4

Lato linea: modulo ottico DWDM DCO ottico coerente CFP2 400G o 200G

Supporta da 2*100G (QSFP28) a 1*200G (CFP2)

Supporta da 4*100G (QSFP28) a 1*400G (CFP2)

Adatto per la trasmissione a lunga distanza 100G

Capacità massima: 64*400G o 96*200G

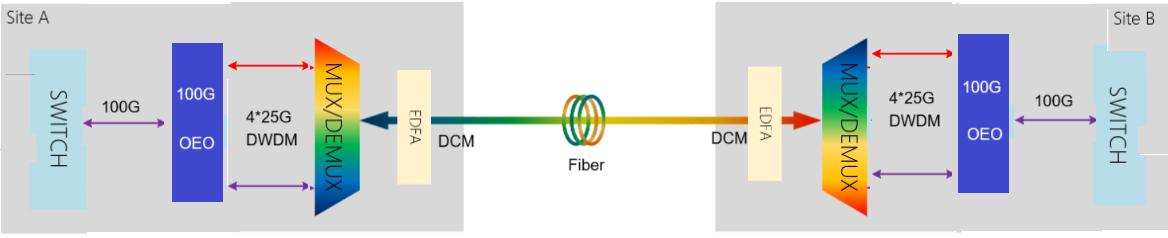

Soluzione di trasmissione da 100G a 4*25G:

Descrizione del progetto:

Lato cliente: QSFP28 100G, supporto SR4/LR4

Lato linea: modulo ottico DWDM 25G

È adatto per la trasmissione 100G entro 80 km

Sono necessari amplificatori ottici DCM ed EDFA

Capacità massima: 24*100G (doppia fibra) o 12*100G (fibra singola)

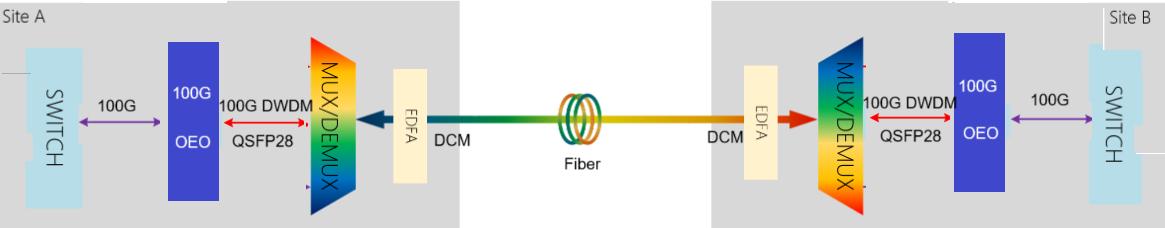

Soluzione modulo ottico in banda C QSFP28 100G DWDM:

Descrizione del progetto:

Lato cliente: QSFP28 100G, supporto SR4/LR4

Lato linea: modulo ottico QSFP28 100G DWDM;

Il modulo ottico QSFP28 100G DWDM può essere collegato direttamente allo switch, non è possibile utilizzare la scheda OEO 100G

È adatto per la trasmissione 100G entro 80 km

Sono richiesti amplificatori ottici TDCM ed EDFA

Attualmente esistono 2 tipi di moduli ottici QSFP28 100G DWDM:

Modulo ottico di interfaccia CS a doppia lunghezza d'onda, che occupa due lunghezze d'onda DWDM, banda C 100 GHz, capacità di trasmissione massima di 20 * 100 G

Modulo ottico di interfaccia LC a lunghezza d'onda singola, banda C 100 GHz, capacità di trasmissione massima 40 x 100 G

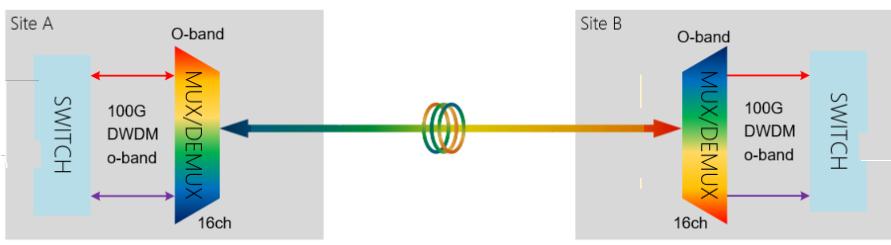

Soluzione modulo ottico in banda O QSFP28 100G DWDM:

Descrizione del progetto:

Il modulo ottico DWDM in banda O QSFP28 100G può collegarsi direttamente allo switch.

La distanza massima di trasmissione è 40KM

Capacità di trasmissione massima 16*100G (doppia fibra)

Fiberwdm ha molti anni di esperienza nella produzione nel settore delle comunicazioni ottiche, ricerca, sviluppo e produzione indipendenti di apparecchiature di trasmissione a divisione di lunghezza d'onda, completamente utilizzate in data center, trasmissione ottica di potenza, interconnessione di data center di banche finanziarie e altri campi, i prodotti coprono: CWDM, DWDM, DCI Box (400G, 200G), EDFA, OLP, amplificatore Raman e altri sottosistemi di trasmissione ottica dell'intero sistema possono soddisfare le esigenze di trasmissione a doppia fibra, trasmissione a fibra singola, trasmissione a lunga distanza trasmissione, trasmissione su rete ad anello e vari scenari applicativi.
