1XN .Interruttore ottico MEMS.

Caratteristiche

  • Provato MEMS Duratabilità e affidabilità
  • Fattore di forma compatta
  • Tempo di commutazione veloce
  • qualificato a Telcordia GR-1073-Core e rohs

applicazioni

  • OpticalSignal .Commutazione Androuting
  • Protezione e restauro della rete ottica
  • Monitoraggio del percorso ottico (funzionanteWith OTDR o OCM)
  • Condivisione delle risorse di strumentazione

  • Dettagli del prodotto

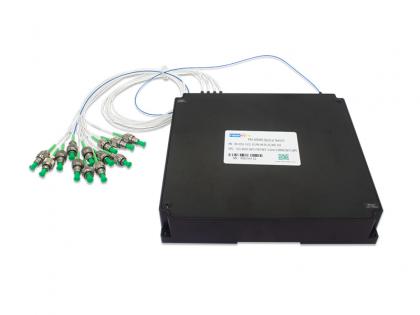

1XN . Interruttore ottico MEMS.

1XN . MEMS Optical Switchis Basato su micro-electro-meccanico Sistema Tecnologia. Permette la selezione del canale tra una fibra di ingresso e N fibre di uscita ruotando lo specchio dei mems chip.

L'interruttore è bidirezionale e può anche essere usato come A NX1 Selettore Interruttore. L'interruttore ottico offre un'operazione ad altamente affidabile, resistente e lunga durata in un pacchetto compatto .

Configurazioni del prodotto

MEMS Optical Switch

Nota: "c": comune porta

"1,2,3 ... 64": possibile Uscita selezionata Porte = 1 ~ 64;

Specifiche ottiche

parametro

valore

unità

Nota

lunghezza d'onda

13: 1290 ~ 1330

15: 1525 ~ 1568

16: 1600-1650

nm.

o specificare il cliente

Testare la lunghezza d'onda

1310 / 1550 / 1625 o 1650

nm.

OSW . canali

4 / 8 / 12 / 16 / 24 / 32 / 48 / 64

n.

perdita di inserzione

1x4 .

≤0.8 . @S .

db.

@ Cwl, 23 ° C

Senza . connettori

@S: 13 o 15 o 16

@D: 13 e 15 o 15 e 16

(Se con connettori o supporto @D, IL aumentato di 0.2 ~ 0.3db)

1x8 .

1x12 .

≤1.0 . @S .

1x16 .

1x24 .

≤1.2 . @S .

1x32 .

1x48 .

≤1.4 . @S .

1x64 .

Perdita di ritorno

≥45 .

db.

o specificare il cliente

Ripetibilità .

≤0.1 .

db.

crosstalk.

≥40 .

db.

o specificare il cliente

Perdita di dipendenza della polarizzazione

≤0.2 .

db.

Perdita di dipendenza della lunghezza d'onda

≤0.3 . @S .

≤1.0 . @D .

db.

@ CWL ± 20 Nm, 23 ° C

Perdita di dipendenza della temperatura

≤0.4 . @ N≤16

≤0.6 . @ N≥24

db.

passare il tempo

5 @ 1x16

10 @ 1x32

SM

modulo

o specificare il cliente

Se . Supporta Hitless, il tempo di commutazione è raddoppiato

Durata

≥1x10 . 9.

ciclo

Potenza ottica massima.

≤500 .

MW .

senza colpire

opzionale @ n≤32

Specifiche elettriche e meccaniche

parametro

valore

unità

Nota

Temperatura di funzionamento

-5 ~ 65

° C

temperatura di conservazione

-40 ~ 85

° C

Operazione umidità

5 ~ 95

% Rh

Umidità di stoccaggio

5 ~ 95

% Rh

Pigtail e connettore Tipo / Lunghezza

parametro

valore

unità

Nota

Tipo di fibra

G657A2 . o G657b3 250UM . fibra nuda

Fibra Pigtail (Tutti Porti)

250UM . fibra o 900um Tubo allentato

Lunghezza della fibra (tutti porti)

1,00 ± 0,05

M.

o specificare il cliente

Connettore ottico (tutto porta)

nessuna

o specificare il cliente

Disegni meccanici

MEMS Optical Switch

Figura 1 Meccanico Disegni (1xN≤16)



MEMS Optical Switch

Figura 2 Meccanico Disegni (1xN≥24)



MEMS Optical Switch

Figura 3 Dispositivo cilindrico con PCB (Tipo A, 1xn≥24)



MEMS Optical Switch

Figura 4 Modulo (tipo B, 1XN≤16)



MEMS Optical Switch

Figura 5 Modulo (tipo B, 1XN≤32)
