MEMS Attenuatore ottico variabile VoA

caratteristiche del prodotto


  • Bassa perdita di inserimento
  • dipendente a bassa polarizzazione
  • Dimensioni compatte
  • Disponibile in stati normalmente aperti e normalmente chiusi
  • Eccellente affidabilità



applicazione del prodotto


  • gestione energetica
  • Ricevitore protettivo
  • Bilanciamento del canale
  • strumentazione



  • Dettagli del prodotto

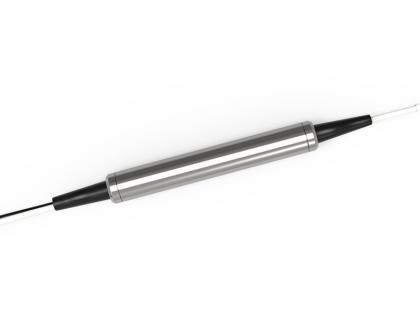

MEMS Attenuatore ottico variabile (MEMS VoA)


Specchio MEMS Attenuatori (MEMS VoA) sono basati su un micro-elettro-meccanico Sistema (MEMS) tecnologia. Il design dei MEMS Attenuatori raggiunge attenuazione ottica altamente ripetibile su C e / o l band attraverso uno specchio elettricamente mobile su silicio.


Specifiche


parametri

unità

Specifiche

Gamma di lunghezze d'onda

nm.

850 ± 40 / . 1310 ± 40

TestWavelength .

nm.

850 . / 1310

Tipo di attenuazione

Bright / buio

Perdita di inserzione 1, 2

db.

≤ . 1.2 .

attenuazione Gamma3

db.

20 / 30 / 40

Risoluzione di attenuazione

db.

continuo

Perdita di ritorno

db.

≥ 30.

TDL .

db.

@ 0 ~ 10 dB≤1.0

@ 10 ~ 20 dB≤ 2.0 .

Ripetibilità .

db.

≤ . 0.1 .

tensione operativa

V.

≤ . 9.

Durata

cicli

≥ 109 .

tempo di risposta

SM

≤ . 5.

Potenza ottica

MW .

≤ . 500.

temperatura di esercizio

℃ .

-5 ~ +75 .

temperatura di conservazione

℃ .

-40 . ~ +85 .

umidità relativa

% .

5 ~ 95.

dimensione

mm.

(Φ) 5.5x (l) 19 ± 0,2

Nota:


  1. Camera Temperatura, esclusa Connettori, aggiungi 0,2 dB una coppia connettori.
  2. Per . Tipo scuro, la tensione è 9v con 0db attenuazione.
  3. La tensione è 9V per l'attenuazione organizzare.


Disegni meccanici

MEMS Variable Optical Attenuator (Mems VOAs)


MEMS Attenuatore ottico variabile (MEMS VoA)


informazioni sull'ordine

Fw-mm VOA-A-B-C-D-E-F

un

B.

C.

d.

E.

F.

attenuazione W / o voltaggio

Tipo di fibra

TestWavelength .

Tipo di tubo

lunghezza della fibra

connettore

BR:

luminoso

DK:

buio

M5:

Mm, 50 / 125

M6:

Mm, 62.5 / 125

X:

Altri .

850:

850nm .

1310:

1310nm .

X:

Altri .

25:

250UM .

90:

900um .

X:

Altri .

05:

0.5m ± 5 cm

10:

1,0 m ± 5 cm

X:

Altri .

Oo: nessuno

FP: FC / PC

FA: FC / APC

SP: SC / PC

SA: SC / APC

LP: LC / PC

LA: LC / APC

X: Altri

Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

prodotti correlati
MEMS Fiber Optical Switch MXN .Interruttore ottico MEMS.
Caratteristiche Provato MEMS Duratabilità e affidabilità Fattore di forma compatta TTL . UART .interfacciaqualificato a Telcordia GR-1073-Core e rohs applicazioni Selezione del percorso ottico Asautomatico .Rack di distribuzione ottica
MEMS Fiber Optical Switch 1XN .Interruttore ottico MEMS.
Caratteristiche Provato MEMS Duratabilità e affidabilità Fattore di forma compatta Tempo di commutazione velocequalificato a Telcordia GR-1073-Core e rohs applicazioni OpticalSignal .Commutazione Androuting Protezione e restauro della rete otticaMonitoraggio del percorso ottico (funzionanteWith OTDR o OCM) Condivisione delle risorse di strumentazione
1X12 MEMS Fiber Optical Switch,PM Fiber Module Modulo interruttore ottico in fibra ottica MEMS PM (mantenimento della polarizzazione) 1X12 1550nm 0,9MM 0,5M FC/APC in fibra PM 158x150x29nm
Caratteristiche Durata e affidabilità MEMS comprovate Fattore di forma compatto Tempo di commutazione rapido Qualificato secondo Telcordia GR-1073-CORE e RoHS Interfaccia di controllo UART/TTL o UART/RS232
100G QSFP28 eZR4 Ricetrasmettitore ottico 100Gb QSFP28 eZR4 100Km 1310nm LC
Modulo ricetrasmettitore ottico 100G QSFP28 eZR4, supporta 100 Gb/s e fino a 100 km di trasmissione su fibra SM, funziona in soluzioni di connessione IDC ad alta velocità e così via. Caratteristiche Progettazione MUX/DEMUX a 4 corsie Supporto 100GBASE-ZR4 per velocità di linea di 103,125 Gbps e OTU4 per velocità di linea di 111,81 Gbps Laser LAN WDM EML e ricevitore PIN con SOA Larghezza di banda aggregata di >100 Gbps Connettori LC duplex Conforme allo standard IEEE 802.3-2012 Clausola 88 Standard elettrico IEEE 802.3bm CAUI-4 da chip a modulo Standard ITU-T G.959.1-2012-02· Singola alimentazione +3.3V funzionante Funzioni diagnostiche digitali integrate Intervallo di temperatura da 0°C a 70°C Parte conforme RoHS Supporto FEC (Forward Error Correction)

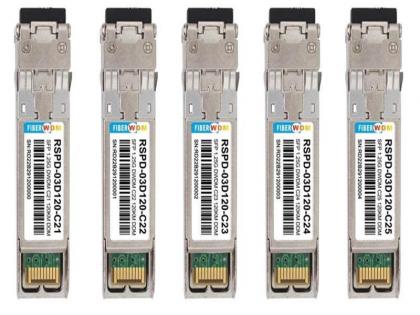

1.25G SFP  Transceiver 1,25 g . DWDM . SFP .ottico ricetrasmettitore
