Filtro di mantenimento della polarizzazione 980/1064nm WDM

  • Bassa perdita di inserzione
  • Alto rapporto di estinzione
  • Elevato isolamento del canale
  • Elevata stabilità e affidabilità


  • Dettagli del prodotto

Filtro di mantenimento della polarizzazione 980/1064nm WDM



FIBERWDM può fornire un filtro di mantenimento della polarizzazione 980/1064 nm Filtro WDM ( filtro PM ), il filtro PM multiplexa i segnali PM e mantiene la polarizzazione di uscita con un elevato rapporto di estinzione utilizzando la tecnologia avanzata del filtro micro-ottico. Tutte le fibre in ingresso e in uscita mantengono la polarizzazione.



Questo prodotto può essere utilizzato anche per multiplexare altre lunghezze d'onda. compresi 980/1030 nm (applicazioni laser pulsate) e 1064/1550 nm (pompaggio Erbio-Itterbio). Sono disponibili la gestione a bassa potenza (300 mW, 500 mW) e ad alta potenza (fino a 20 W).



Può anche essere fornito con un isolatore PM integrato nello stesso pacchetto. Sono molto utilizzati negli amplificatori in fibra di mantenimento della polarizzazione, nei laser in fibra e nelle applicazioni di sistemi di comunicazione e strumentazione ad alta velocità.


Specifiche



Parametro

Unità

T980/R1064

T1064/R980

Gamma di lunghezze d'onda di trasmissione

nm

960~990

1020~1080

Rifletti la gamma di lunghezze d'onda

nm

1020~1080

960~990

Massimo. Perdita di inserzione a 23 ℃

Trasmissione

dB

0.8

Riflettere

dB

0,5

min. Isolamento@23℃

Trasmissione

dB

25

Riflettere

dB

12

min. Rapporto di estinzione a 23 ℃

dB

20

min. Planarità del canale

dB

0.3

min. Perdita di ritorno

dB

50

Massimo. Gestione della potenza (CW)

W

0.3, 0.7, 1, 2,3,5,10,20

Massimo. Carico di trazione (N)

N

≤5

Tipo di fibra

-

Fibra PM980 Panda

temperatura di esercizio

da -5 a +70

Temperatura di conservazione

da -40 a +85

Dimensioni della confezione

mm

Ø5,5 x L35

1. Le specifiche di cui sopra si riferiscono a dispositivi senza connettore e il dispositivo PM WDM funziona su entrambi gli assi. Tutti i parametri sono testati a temperatura ambiente.

2. Per i dispositivi con connettori, IL sarà superiore di 0,3 dB, RL inferiore di 5 dB e ER inferiore di 2 dB. La potenza trasmessa attraverso il connettore è inferiore a 2 W. La chiave del connettore predefinita è allineata all'asse lento.

3. Per applicazioni ad alta potenza >10 W, utilizzeremo un pacchetto dissipatore di calore, contattare FIBERWDM per i dettagli.

4. Se è presente un'applicazione a impulsi, assicurarsi di informarci dell'energia dell'impulso e della potenza di picco.

5. Se hai bisogno di altre richieste, contatta FIBERWDM.



Informazioni sul pacchetto




Filtro antiparticolato


Componente WDM filtro PM 980/1064nm


Informazioni sull'ordine



PMW-

-Canale-

-Pacchetto

Connettore-

Diametro delle trecce

Lunghezza della fibra

Asse di lavoro



Passaggio 96:980nm/riflessione 1064nm

S: tubo d'acciaio

01U/A: LC/UPC o LC/APC

Fibra nuda 25:250μm

05:0,5 m

B : Entrambi gli assi funzionano



69: passaggio 1064 nm/riflessione 980 nm

X: altri

02U/A: SC/UPC o SC/APC

Tubo sciolto 90:900μm

10:1,0 m

F:Asse veloce bloccato



Passaggio 93:980nm/riflessione 1030nm



03U/A: FC/UPC o FC/APC

XX: Altri

15: 1,5 m





39: passaggio 1030nm/riflessione 980nm



04U/A: altri



XX: Altri



Quando chiedi informazioni, ti preghiamo di fornire il numero P/N corretto in base alle nostre informazioni sull'ordine e allegare la descrizione appropriata sarebbe meglio. Se è necessario un connettore, non è consigliabile scegliere un codino in fibra nuda da 250 μm.



Esempio di numero parte: PMW-96-S-01A-90-10-B

Descrizione: Polarizzazione che mantiene WDM, TX 980/RX1064nm, LC/APC tutte le porte, fibra da 0,9 mm 1,0 m, tubo in acciaio, funzionamento su entrambi gli assi.



Se è necessario personalizzare altre specifiche, fornire una descrizione dettagliata delle proprie esigenze e contattarci via e-mail: sales@fiberwdm.com



Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

prodotti correlati
 PM DWDM Components . Componenti PMDWDM
Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
 PM CWDM Components . Componenti PM CWDM
Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
980 1550 PM Filter Filtro di mantenimento della polarizzazione 980/1550nm WDM
Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
1064 1550 PM Filter Filtro di mantenimento della polarizzazione 1064/1550nm WDM
Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
1310 1550 PM Filter Filtro di mantenimento della polarizzazione 1310/1550nm WDM
Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
1480 1550 PM Filter Filtro di mantenimento della polarizzazione 1480/1550nm WDM
Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
Mechanical Fiber Optical Switch Interruttore ottico 1X8 900-1700nm 300um
Caratteristiche Basse perdite e alta affidabilità Interfaccia seriale (RS-232)  Design modulare Esente da sostanze epossidiche sul percorso ottico Applicazioni Rete ad anello Monitoraggio remoto nella rete ottica Test del componente in fibra ottica

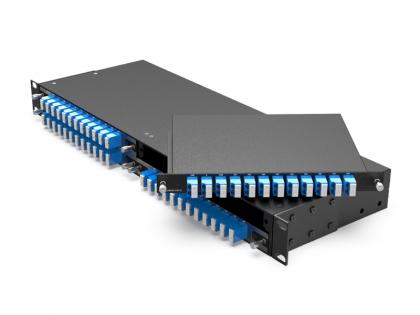

8CH 16 Waves DWDM MUX DEMUX,LC/UPC DWDM MUX DEMUX Fibra singola 8CH 16 onde DWDM MUX/DEMUX, con porta EXP e filtro R/B LC/UPC, LGX Box e 4 slot 1U Rack
