Caratteristiche del prodotto
Modulo box 135×60×20 mm, 4X4 monomodale 1310/1550 nm, latching/non latching, 5 V, fibra da 0,9 mm e 0,5 M, interfaccia di comunicazione RS485
FW44L-5V-SM-0905-L/NL

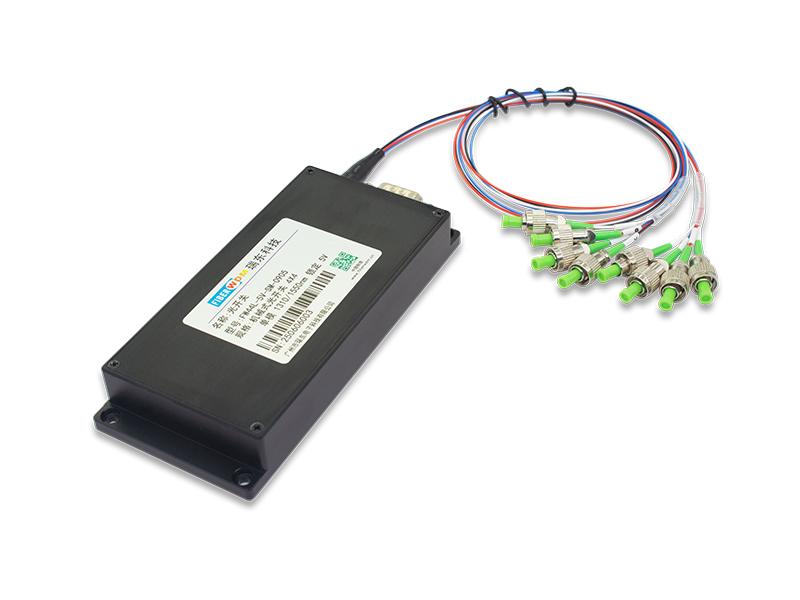

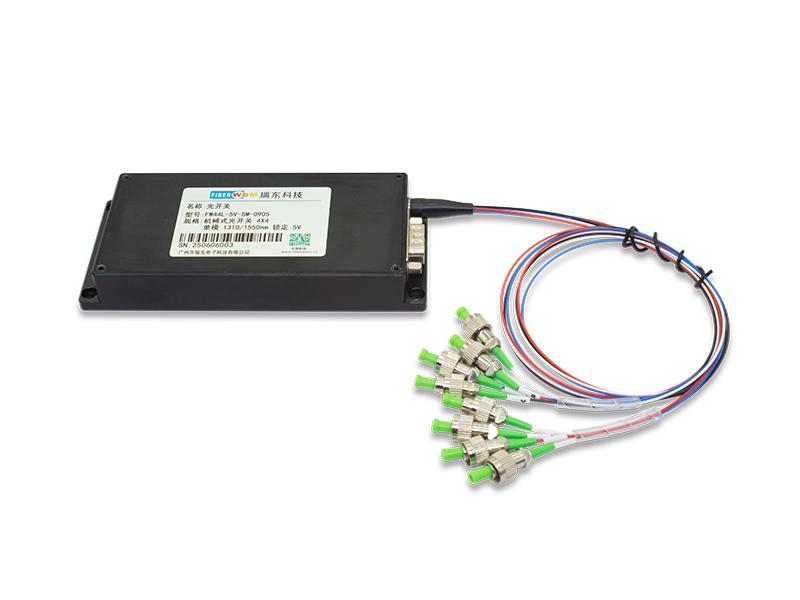

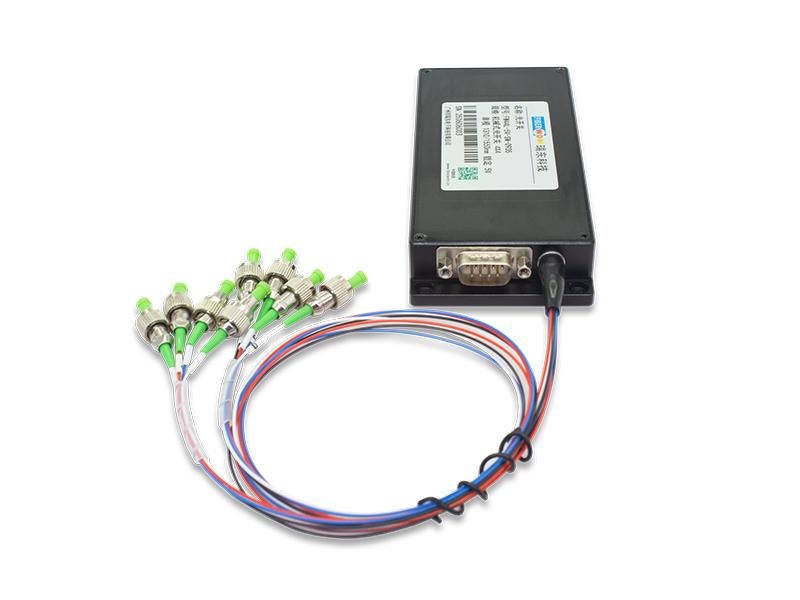

L'interruttore ottico meccanico 4x4 è un dispositivo di controllo del percorso ottico che serve a controllare e commutare i percorsi ottici. Il modulo mantiene il percorso ottico in assenza di alimentazione. Supporta quattro ingressi per segnali ottici e può selezionare quattro uscite di segnale o viceversa (uso bidirezionale). Il metodo di controllo del modulo utilizza il controllo di comunicazione RS485. Svolge un ruolo cruciale nelle applicazioni di comunicazione ottica. Gli interruttori ottici sono utilizzati principalmente nei sistemi di trasmissione ottica per il monitoraggio ottico multicanale, la commutazione automatica di più sorgenti luminose/rilevatori nelle reti LAN e il monitoraggio dinamico di più punti nei sistemi di rilevamento ottico. Sono inoltre utilizzati nei sistemi di test ottici per test su cavi in fibra ottica, componenti ottici, reti e ingegneria di campo, nonché per la regolazione e l'allineamento dei componenti ottici.
Parametri del prodotto
|
Parametri |
Specifiche |
Unità |
|
Lunghezza d'onda operativa |
1260~1620nm |
nanometro |
| Perdita di inserzione |
≤1,4 |
dB |
|
Perdita dipendente dalla lunghezza d'onda |
≤0,40 |
dB |
|
Perdita dipendente dalla polarizzazione |
≤0,05 |
dB |
|
Perdita dipendente dalla temperatura |
≤0,20 |
dB |
|
Perdita di ritorno |
≥50 |
dB |
|
Dialogo incrociato |
≥55 |
dB |
|
Cambia tempo |
≤8 |
SM |
|
Capacità di ripetere |
≤±0,02 |
dB |
|
Durata |
≥107 |
volte |
|
Tensione di esercizio |
5 |
V |
|
Tipo di interruttore |
Non-Latching/Latching |
|
|
Temperatura di esercizio |
-20~＋70 |
°C |
|
Temperatura di conservazione |
-40~＋85 |
°C |
|
Potenza ottica |
≤500 |
mezzo secolo |
|
Dimensione |
135L × 60W × 20H |
mm |

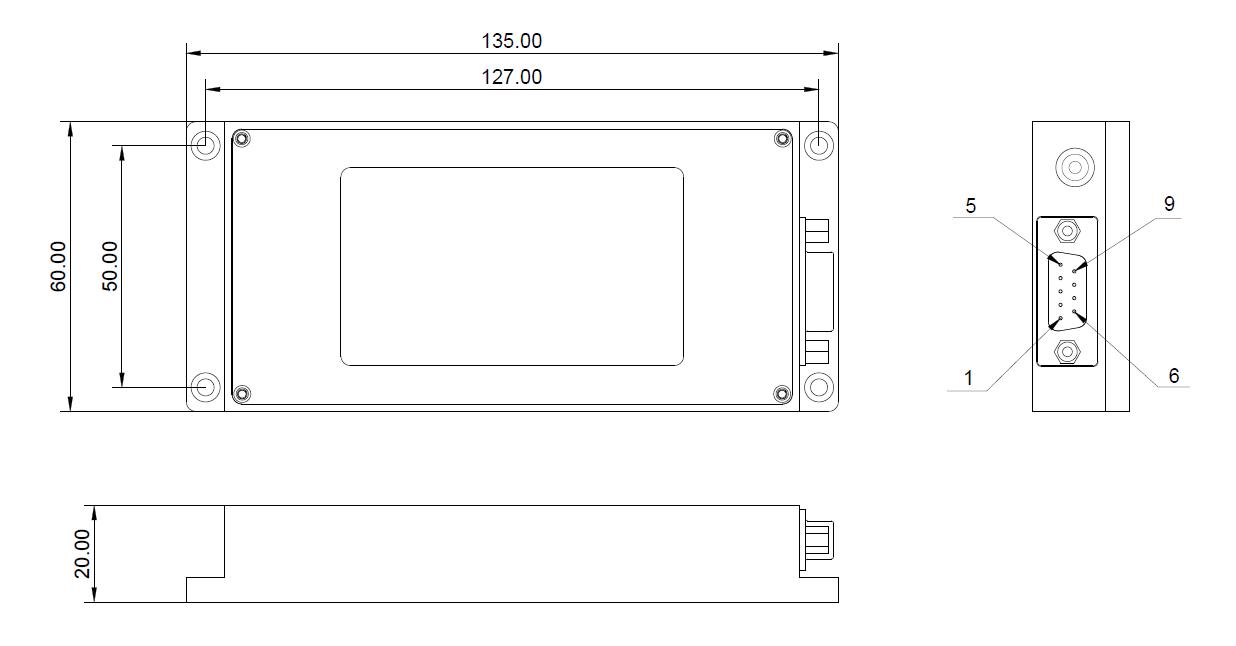

Dimensione
Definizioni dei pin
|
Connettore maschio DB9 |
|||
|
SPILLO |
Tipo |
Nome |
Funzione |
| 2 |
Ingresso |
A+ |
485 comunicazione A+ |
| 3 |
Ingresso |
B- |
485 comunicazione B- |
| 8 |
Energia |
Terra |
Massa dell'alimentazione |
| 9 |
Energia |
VCC |
Terminale positivo dell'alimentatore |
|
1,4,5,6,7 |
NC |
NC |
/ |

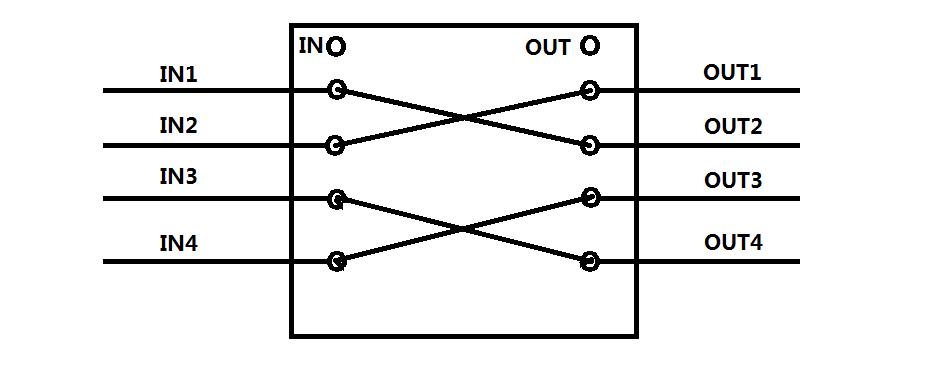

Diagramma del percorso ottico
Nota: gli ingressi da IN1 a IN4 possono essere commutati liberamente sulle uscite da OUT1 a OUT4. Non è possibile selezionare contemporaneamente due o più canali di ingresso per lo stesso canale di uscita.

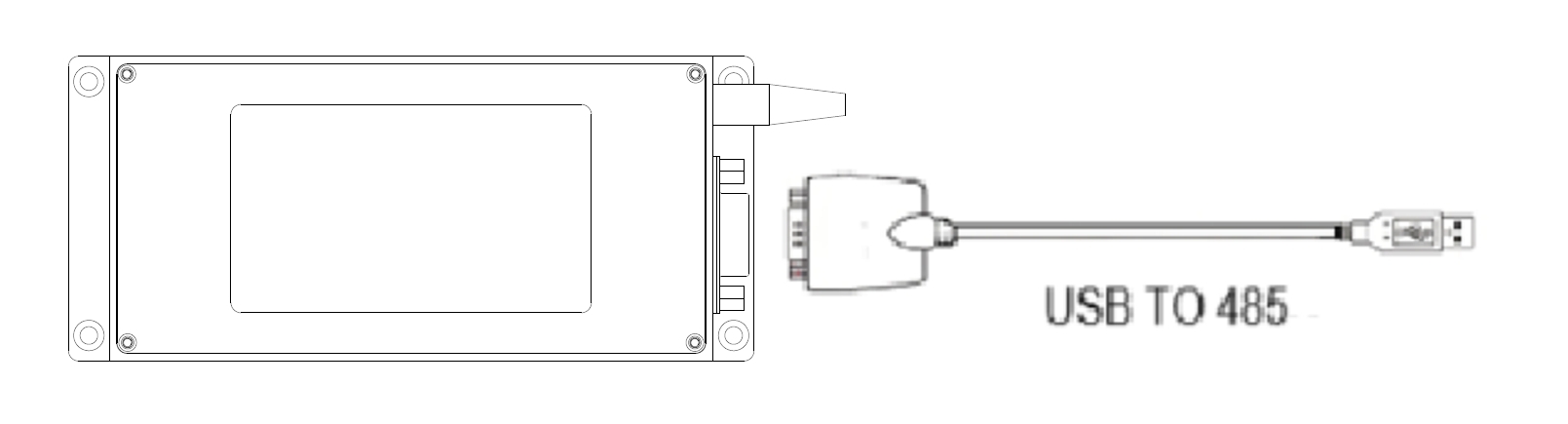

Schema di controllo
Set di comandi di controllo RS-485
|
Nome |
Istruzione |
Descrizione |
|
Impostare il canale di commutazione ottica |
Comando: |
Il comando imposta la selezione dei canali del commutatore ottico IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4. Una risposta pari a 1 indica la configurazione corretta. Se gli ingressi XX e YY superano il numero di canali, viene restituita una risposta pari a 2. Una risposta pari a 3 indica un problema con il commutatore ottico. |
|
risposta1:
risposta2:
risposta3: |
||
|
Controllare l'interruttore ottico Canale corrente |
Comando: |
Il comando indica la richiesta del canale corrente dello switch ottico. Una richiesta con esito positivo restituisce una risposta che indica che il percorso ottico è IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4. |
|
risposta: |
||
|
Richiedi informazioni sullo switch ottico |
Comando: |
Il comando indica la richiesta di informazioni sullo switch ottico e la risposta indica il risultato. Modello del modulo: OSW-4X4 lunghezza d'onda operativa: 1260~1650nm Tipi di fibra ottica: 9/125 µm Tubo protettivo in fibra ottica: 0,9 mm Lunghezza del cavo in fibra ottica: 1 m Interfaccia di controllo: RS-485 Connettore: FC/APC |
|
risposta: |
Nota: la velocità in baud della porta seriale del modulo è 9600, i bit di dati sono 8, i bit di stop sono 1 e non viene utilizzata alcuna parità. Se viene inviato un comando errato, lo switch ottico risponde con
Informazioni sull'ordine
|
Numero di parte |
Specificazione |
|
FW44L-5V-SM-0905-L |
Modulo di commutazione ottica meccanica 4X4 Modulo box 135×60×20 mm, 4X4 monomodale 1310/1550 nm, latching, 5 V, fibra 0,9 mm 0,5 M, interfaccia di comunicazione RS485 |
|
FW44L-5V-SM-0905-NL |
Modulo di commutazione ottica meccanica 4X4 Modulo box 135×60×20 mm, 4X4 monomodale 1310/1550 nm, senza blocco, 5 V, fibra da 0,9 mm e 0,5 M, interfaccia di comunicazione RS485 |
