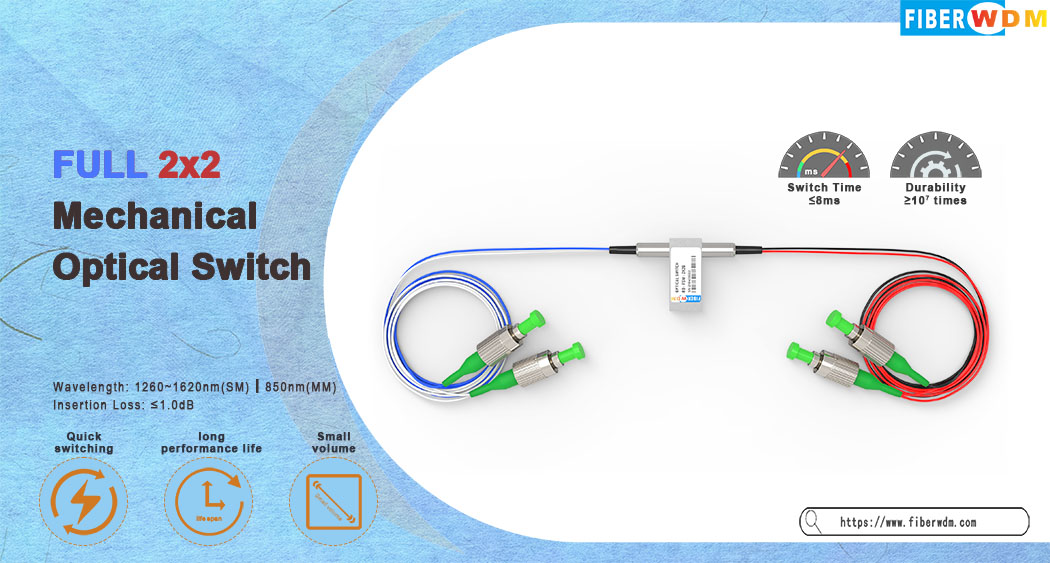

Interruttore ottico meccanico 2x2 completo
Lo switch in fibra ottica Full 2x2 collega i canali ottici indirizzando o bloccando un segnale ottico in ingresso nella fibra di uscita. Ciò è possibile grazie a una configurazione opto-meccanica in attesa di brevetto e attivata tramite un segnale di controllo elettrico. Una versione con funzione di latching mantiene il percorso ottico selezionato dopo la rimozione del segnale di pilotaggio, mentre le versioni senza funzione di latching si impostano automaticamente sullo stato aperto o chiuso in caso di interruzione dell'alimentazione. Interruttore meccanico in fibra ottica ha sensori di posizione elettrici integrati. Il nuovo design avanzato basato su materiali riduce significativamente la sensibilità alla posizione delle parti mobili, offrendo un'elevata stabilità senza precedenti e un costo contenuto senza pari.
Specifiche
|
Lunghezza d'onda operativa |
1260~1620nm (SM) 850 nm (MM) |
Perdita di inserzione |
≤1,0 dB |
|
Perdita dipendente dalla lunghezza d'onda |
≤0,25 dB |
Perdita dipendente dalla polarizzazione |
≤0,05 dB |
|
Perdita dipendente dalla temperatura |
≤0,20 dB |
Perdita di ritorno |
SM≥50dB MM≥30dB |
|
Dialogo incrociato |
SM≥55dB MM≥35dB |
Cambia tempo |
≤8 ms |
|
Ripetibilità |
≤±0,02 dB |
Durata |
≥10 7 volte |
|
Tensione di esercizio |
3 o 5 V |
Tipo di interruttore |
Non-Latching/Latching |
|
Temperatura di esercizio |
－20~＋70℃ |
Temperatura di conservazione |
－40~＋85℃ |
|
Potenza ottica |
≤500mW |
Dimensione |
27,0L×12,0W×8,2H mm |
Configurazioni dei pin
|
Tipo |
Percorso ottico |
Azionamento elettrico |
Sensore di stato |
||||||
|
F2×2 |
Perno 1 |
Pin5 |
Pin6 |
Pin10 |
Perno 2-3 |
Pin3-4 |
Pin7-8 |
Perno 8-9 |
|
|
Aggancio |
P1-P4、P2-P3 |
-- |
-- |
Terra |
V＋ |
Vicino |
Aprire |
Aprire |
Vicino |
|
P1-P3、P2-P4 |
V＋ |
Terra |
-- |
-- |
Aprire |
Vicino |
Vicino |
Aprire |
|
|
Non agganciabile |
P1-P4、P2-P3 |
-- |
-- |
-- |
-- |
Vicino |
Aprire |
Aprire |
Vicino |
|
P1-P3、P2-P4 |
V＋ |
-- |
-- |
Terra |
Aprire |
Vicino |
Vicino |
Aprire |
|

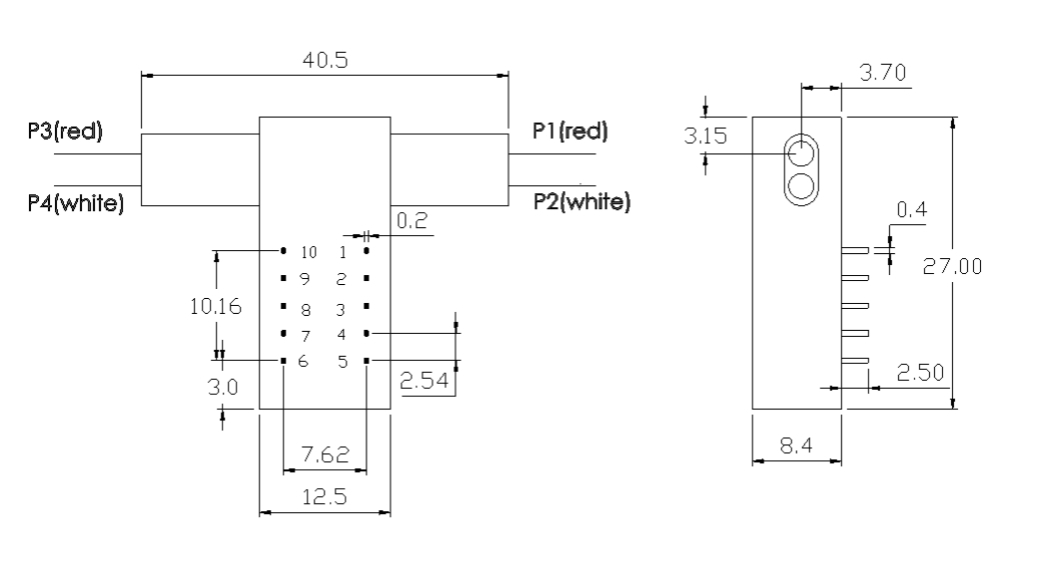

Dimensioni meccaniche (unità: mm)

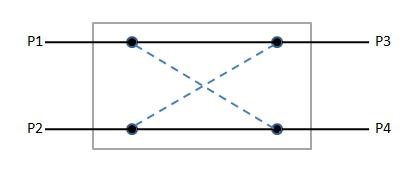

Percorso ottico
Informazioni per l'ordine
|
R D-FSW |
-F2X2- |
-Lunghezza d'onda- |
-Tipo di interruttore- |
-Voltaggio- |
-Tipo di fibra- |
-Pacchetto- |
-Lunghezza della fibra- |
-Connettore- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speciale＝0 |
Aggancio＝1 Non aggancio＝2 MINI Chiusura＝3 MINI Non-latching＝4 Speciale＝0 |
3V=3 5V=5 Speciale＝0 |
SM28=1 50/125=5 62,5/125=6 Speciale＝0 |
Fibra nuda=1 Tubo da 900 um=3 Speciale＝0 |
0,25 m=1 0,5m=2 1,0 m=3 Speciale＝0 |
Nessuno=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Speciale＝0 |
