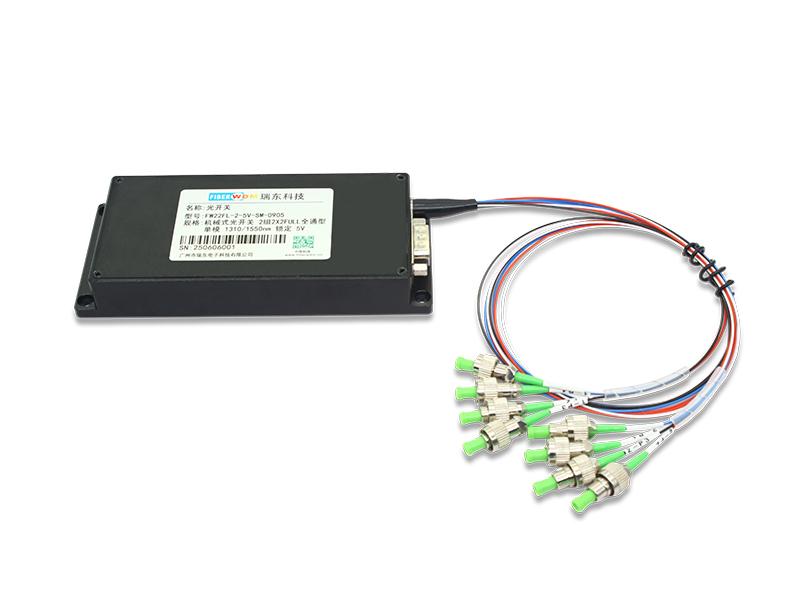

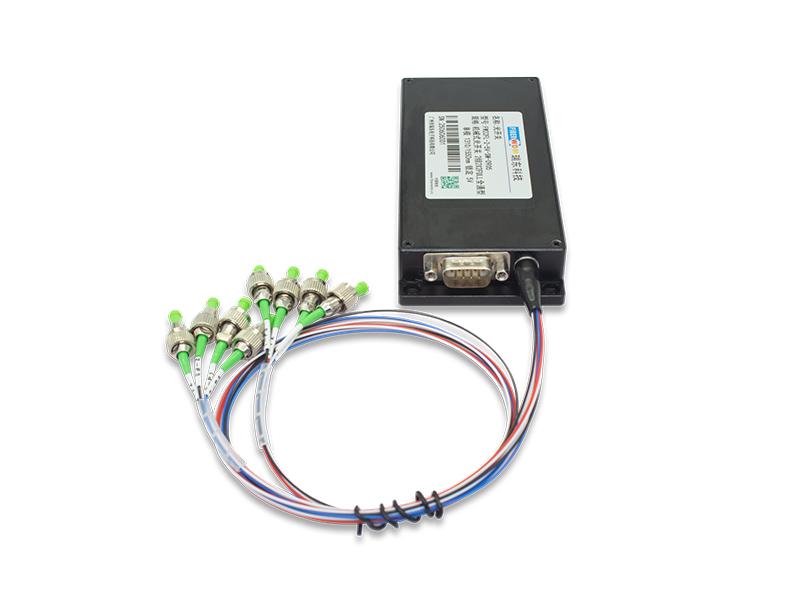

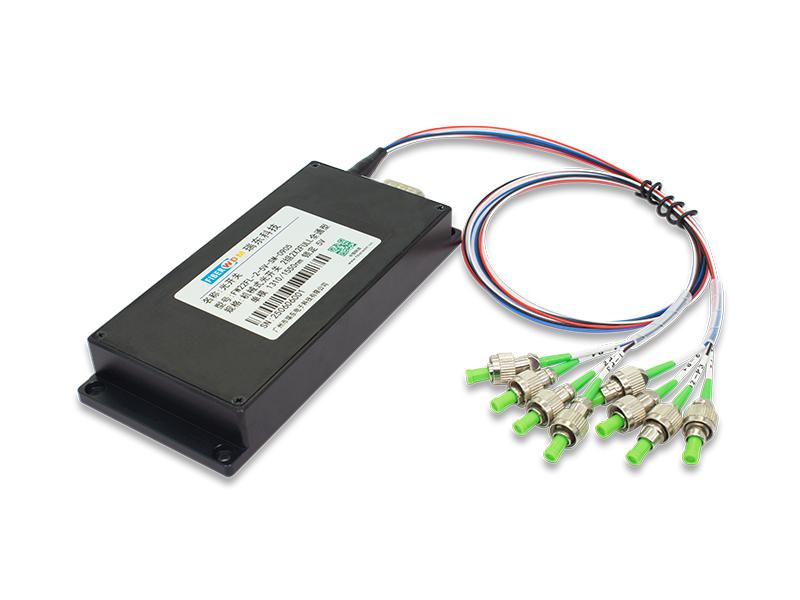

Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module

Modulo di commutazione ottica meccanica 2X2F a 2 canali

Caratteristiche del prodotto

Bassa perdita di inserzione, ampia gamma di lunghezze d'onda
Bassa diafonia tra i canali, elevata stabilità e alta affidabilità
Mantiene il percorso ottico quando l'alimentazione è spenta
Progettazione del circuito interno con rilevamento automatico dei guasti
Metodo di controllo semplice, dimensioni compatte, facile da integrare nei sistemi

Informarsi ora Scarica

Categorie

Prodotti caldi

Dettagli del prodotto

FW22FL-2-5V-SM-0905-L/NL

Modulo passante completo 2X2, modalità singola 1310/1550nm, latching/non latching, 5V, fibra 0,9MM 0,5M, interfaccia di comunicazione RS485, scatola da 135×60×20mm

FW22FL-2-SM-0905 è un dispositivo di commutazione, conversione e routing del percorso ottico che include due canali di switch ottici 2x2, in grado di eseguire la commutazione del percorso ottico diretto e incrociato per entrambi i gruppi. Nei sistemi di trasmissione in fibra ottica, gli switch ottici vengono utilizzati per monitor multipli, reti LAN, sorgenti luminose multiple, rilevatori e conversioni di protezione Ethernet. Gli switch ottici vengono applicati principalmente in: monitoraggio ottico multicanale nei sistemi di trasmissione ottica, commutazione automatica tra più sorgenti luminose/rilevatori nelle reti LAN e monitoraggio dinamico multipunto nei sistemi di rilevamento ottico; test in fibra ottica nei sistemi di test ottici per fibra ottica, componenti ottici, reti e cavi ottici per l'ingegneria di campo; e regolazione e allineamento dei componenti ottici.

Parametri del prodotto

Parametri	Specifiche	Unità
Lunghezza d'onda operativa	1260~1620nm	nanometro
Perdita di inserzione	≤1,0	dB
Perdita dipendente dalla lunghezza d'onda	≤0,25	dB
Perdita dipendente dalla polarizzazione	≤0,05	dB
Perdita dipendente dalla temperatura	≤0,25	dB
Perdita di ritorno	≥50	dB
Dialogo incrociato	≥55	dB
Cambia tempo	≤15	SM
Capacità di ripetere	≤±0,02	dB
Durata	≥10 ⁷	volte
Tensione di esercizio	5 V, 200 mA	V
Tipo di interruttore	Non-Latching/Latching	/
Temperatura di esercizio	-20~+70	°C
Temperatura di conservazione	-40~+85	°C
Potenza ottica	≤500	mezzo secolo
Dimensione	135L × 60W × 20H	mm

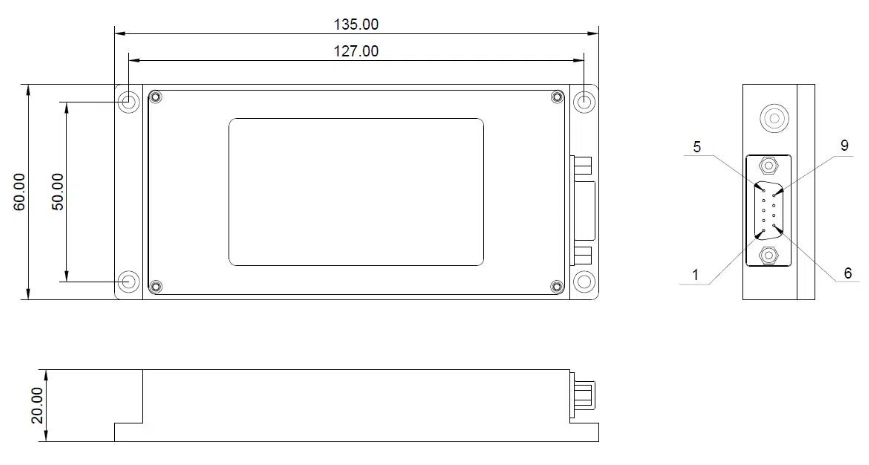

Dimensione

2X2F Mechanical optical switch Module

Definizioni dei pin

Connettore maschio DB9
SPILLO	Tipo	Nome	Funzione
2	Ingresso	A+	485 comunicazione A+
3	Ingresso	B-	485 comunicazione B-
8	Energia	Terra	Massa dell'alimentazione
9	Energia	VCC	Terminale positivo dell'alimentatore
1,4,5,6,7	NC	NC	/

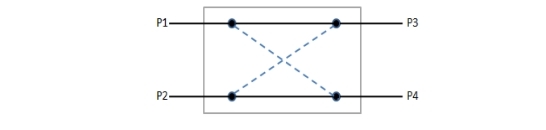

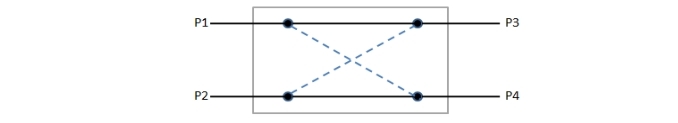

Diagramma del percorso ottico

Low Insertion Loss Optical Switch

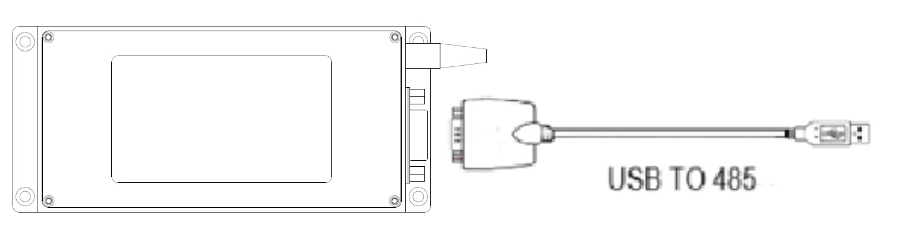

Schema di controllo

High-Reliability Optical Switch Module

Set di comandi di controllo RS-485

“_” rappresenta un carattere di sottolineatura
Tutte le lettere nel protocollo di comunicazione sono maiuscole.
l Questo modulo può eseguire un solo comando alla volta. In genere, è necessario attendere che il programma restituisca un valore corrispondente prima di immettere il comando successivo.
l [fine se] In pratica, utilizzare il simbolo di minore “<” come indicatore di inizio e il simbolo di maggiore “>” come indicatore di fine.

Nome	Istruzione	Descrizione
Impostare il canale di commutazione ottica	Comando:	Il comando imposta la selezione del canale del commutatore ottico. XX imposta il primo commutatore ottico e YY imposta il secondo commutatore ottico. Quando XX è 01, commuta a P1 collegato a P3 e P2 collegato a P4. Quando XX è 02, commuta a P1 collegato a P4 e P2 collegato a P3. Un'impostazione corretta restituisce la risposta 1. Se XX supera il numero di canali del commutatore ottico, restituisce la risposta 2. La risposta 3 indica un errore o un guasto di commutazione del commutatore ottico.
	risposta1: risposta2: risposta3:
Controllare l'interruttore ottico Canale corrente	Comando:	Il comando indica la richiesta del canale corrente del commutatore ottico. Una richiesta con esito positivo restituisce il comando di risposta, dove XX e YY rappresentano il canale corrente. 01: P1 è collegato a P3, P2 è collegato a P4 02: P1 è collegato a P4, P2 è collegato a P3
	risposta:
Richiedi informazioni sullo switch ottico	Comando:	Il comando indica la richiesta di informazioni sullo switch ottico e la risposta indica il risultato. Modello del modulo: OSW-2-2X2F-SM lunghezza d'onda operativa: 1260~1650nm Tipi di fibra ottica: 9/125 µm Tubo protettivo in fibra ottica: 0,9 mm Lunghezza del cavo in fibra ottica: 1 m Interfaccia di controllo: RS-485 Connettore: FC/APC
	risposta:

Nota: la velocità in baud della porta seriale del modulo è 9600, i bit di dati sono 8, i bit di stop sono 1 e non viene utilizzata alcuna parità. Se viene inviato un comando errato, lo switch ottico risponde con

Informazioni sull'ordine

Numero di parte

Specificazione

FW22FL-2-5V-SM-0905-L

Modulo switch ottico meccanico 2 canali 2X2

Modulo box 135×60×20 mm, monomodale pass-through completo 2X2, 1310/1550nm, latching, 5V, fibra 0,9MM 0,5M, interfaccia di comunicazione RS485

FW22FL-2-5V-SM-0905-NL

Modulo switch ottico meccanico 2 canali 2X2

Modulo box 2X2 pass-through completo monomodale 1310/1550nm, senza blocco, 5V, fibra da 0,9MM 0,5M, interfaccia di comunicazione RS485, 135×60×20mm
