Modulo ottico integrato DVS
Prodotti
Casa /

Optical Fiber Sensing

/

Rilevamento

/Modulo ottico integrato DVS

DVS Integrated Optical Module .

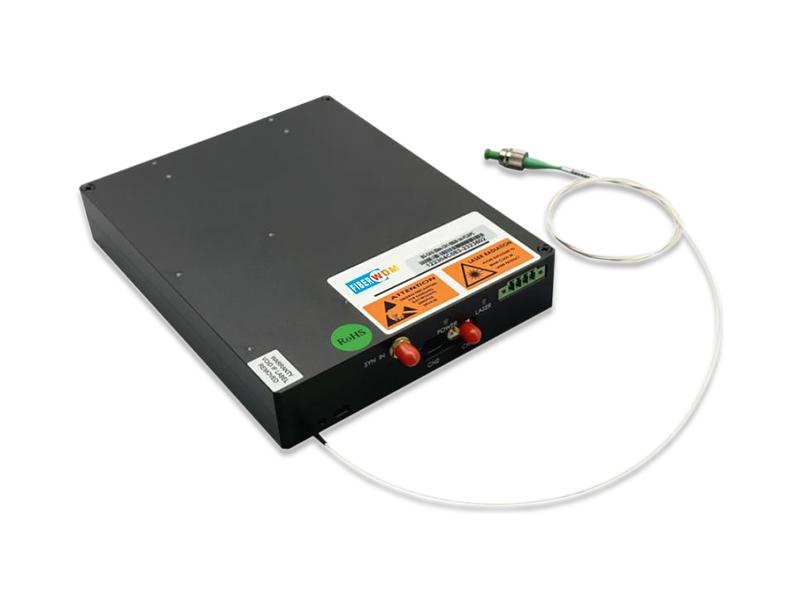

Modulo ottico integrato DVS

Modulo ottico integrato DVS

Caratteristiche

  • Altamente integrato (UNL, AOM, EDFA, rilevatore)
  • Temperatura di funzionamento: -15~55℃
  • Elevata affidabilità e stabilità
  • Modalità di controllo flessibile
  • Canale singolo/doppio
Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Modulo ottico integrato DVS

Rilevamento delle vibrazioni in fibra distribuita (DAS), basato sul principio di fase OTDR, utilizzando una singola fibra ottica ordinaria come trasmissione, la luce diffusa di Rayleigh all'interno della fibra per rilevare e ottenere informazioni su fase e intensità, per ottenere il rilevamento di vibrazioni e altri segnali, ampiamente utilizzato in oleodotti, gasdotti, sicurezza perimetrale, trasporto ferroviario ad alta velocità e altri campi.

Per il campo del rilevamento acustico distribuito in fibra ottica, FIBRA WDM ha lanciato il modulo integrato DVS, che integra un laser a linea ultra stretta auto-sviluppato, larghezza di linea <3 kHz, 80 M_AOM, amplificatore di impulsi e rivelatore di intensità di coerenza, per un rapporto segnale/rumore (SNR) superiore rispetto ai rivelatori comuni. Il modulo è altamente integrato, di piccole dimensioni e altamente affidabile.

Caratteristiche

  • Altamente integrato (UNL, AOM, EDFA, rilevatore)
  • Temperatura di funzionamento: -15~55℃
  • Elevata affidabilità e stabilità
  • Modalità di controllo flessibile
  • Canale singolo/doppio

Applicazioni

  • Oleodotti e gasdotti
  • Sicurezza perimetrale
  • Transito ferroviario ad alta velocità
  • Cavi di alimentazione

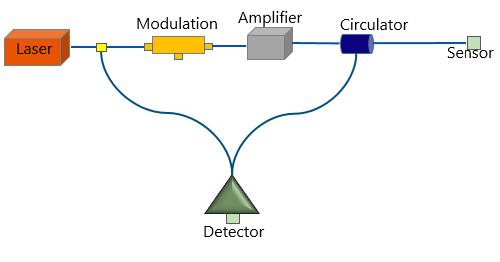

Percorso ottico

DVS Integrated Module

Specifiche del prodotto

Modello prodotto: FW-DVSXXX

Parametri

Minimo

Tipico.

Massimo

Unità

Distanza di rilevamento

- - 40 chilometri

Lunghezza d'onda centrale

-

1550.12

- nanometro

Larghezza di linea

- - 3

Khz

Larghezza di impulso

60 100 - ns

Tasso di ripetizione

- 1 20

kHz

Potenza ottica di picco dell'impulso

- 23 30

dBm

Tempo di salita/discesa

- - 30 ns

Impedenza di ingresso

- 50 -

Ohm

Frequenza di spostamento

- 80 -

MHz

lunghezza d'onda

800~1700

nanometro

Guadagno

30mila

V/A

Modalità di accoppiamento

corrente alternata

-

Larghezza di banda

100

MHz

Modalità di modulazione

Esterno

-

Nota: 1) È possibile selezionare il canale singolo e doppio; XXX: 366-canale singolo, 381-canale doppio

2）Il driver AOM è integrato

Parametri

Indicatore

Osservazione

Elettrico

Alimentazione elettrica

CC +12V/GND

Consumo energetico

<24W

Temperatura massima

Meccanico

Dimensioni

180*140*30mm

Tipo di treccia

SMF

Comunicazione

Connettore

4 PIN

Livello

RS232

Interfaccia

Leggi e imposta parametro

Parametro

Minimo

Massimo

Unità

Temperatura di lavoro

-15 +55 °C

Temperatura di conservazione

-20 +70 °C

Umidità correlata

5 95 %

Per informazioni sugli ordini e soluzioni personalizzate, contattateci : saldi@ fiberwdm.com
