Modulo ottico integrato DAS (Raman)
Prodotti
Casa /

Optical Fiber Sensing

/

Rilevamento

/Modulo ottico integrato DAS (Raman)

DAS Integrated Optical Module（Raman） .

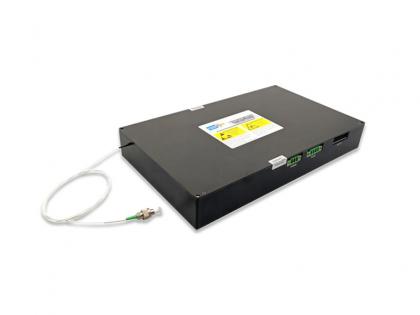

Modulo ottico integrato DAS (Raman)

Modulo ottico integrato DAS (Raman)

Caratteristiche

  • Altamente integrato (UNL, AOM, EDFA, BPD, RAMAN)
  • Temperatura di funzionamento: -10~50℃
  • Elevata affidabilità e stabilità
  • Modalità di controllo flessibile
  • Canale singolo/doppio
Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Modulo ottico integrato DAS

Rilevamento acustico a fibra distribuita (DAS), basato sul principio di fase OTDR, utilizzando una singola fibra ottica ordinaria come trasmissione, la luce diffusa di Rayleigh all'interno della fibra per rilevare e ottenere informazioni su fase e frequenza, per ottenere il rilevamento di suoni, vibrazioni e altri segnali, ampiamente utilizzato in oleodotti, gasdotti, sicurezza perimetrale, trasporto ferroviario ad alta velocità e altri campi.

Per il campo della rilevazione acustica distribuita in fibra ottica, FIBERWDM ha lanciato il modulo integrato DAS, che integra un laser a linea ultra stretta sviluppato internamente, larghezza di linea <3 kHz, 80 M_AOM, amplificatore di impulsi, amplificatore Raman e fotodiodo bilanciato. Il modulo è altamente integrato, di piccole dimensioni e altamente affidabile.

Caratteristiche

  • Altamente integrato (UNL, AOM, EDFA, BPD, RAMAN)
  • Temperatura di funzionamento: -10~50℃
  • Elevata affidabilità e stabilità
  • Modalità di controllo flessibile
  • Canale singolo/doppio

Applicazioni

  • Oleodotti e gasdotti
  • Sicurezza perimetrale
  • Transito ferroviario ad alta velocità
  • Cavi di alimentazione

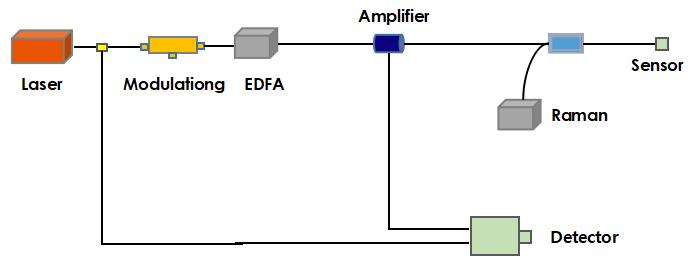

Percorso ottico

DAS optical module

Modello prodotto: FW-RA-DASXXX

Parametri

Minimo

Tipico.

Massimo

Unità

Distanza di rilevamento

- 60 60 Chilometro

Lunghezza d'onda centrale

-

1550.12

- nanometro

Larghezza di linea

- - 3

Khz

Larghezza di impulso

60 100 - ns

Tasso di ripetizione

- 2 20

kHz

Potenza ottica Raman

- - 26

dBm

Potenza ottica di picco dell'impulso

- 23 30

dBm

Impedenza di ingresso

- 50 - Ohm

Frequenza di spostamento

- 80 -

MHz

lunghezza d'onda

800~1700

nanometro

Guadagno

60 mila

V/A

Modalità di accoppiamento

corrente alternata

-

Larghezza di banda

100

MHz

Modalità di modulazione

Esterno

-

Nota: 1) È possibile selezionare il canale singolo e doppio; XXX: 399-canale singolo, 398-canale doppio

2) Il rapporto segnale/rumore in coda è di 4 dB

Parametri

Indicatore

Osservazione

Elettrico

Alimentazione elettrica

CC +12V/GND

Consumo energetico

<36W

Temperatura massima

Meccanico

Dimensioni

208*150*38mm

Tipo di treccia

SMF

Comunicazione

Connettore

4 PIN

Livello

RS232

Interfaccia

Leggi e imposta parametro

Parametro

Minimo

Massimo

Unità

Temperatura di lavoro

-10 +50 °C

Temperatura di conservazione

-40 +85 °C

Umidità correlata

5 95 %

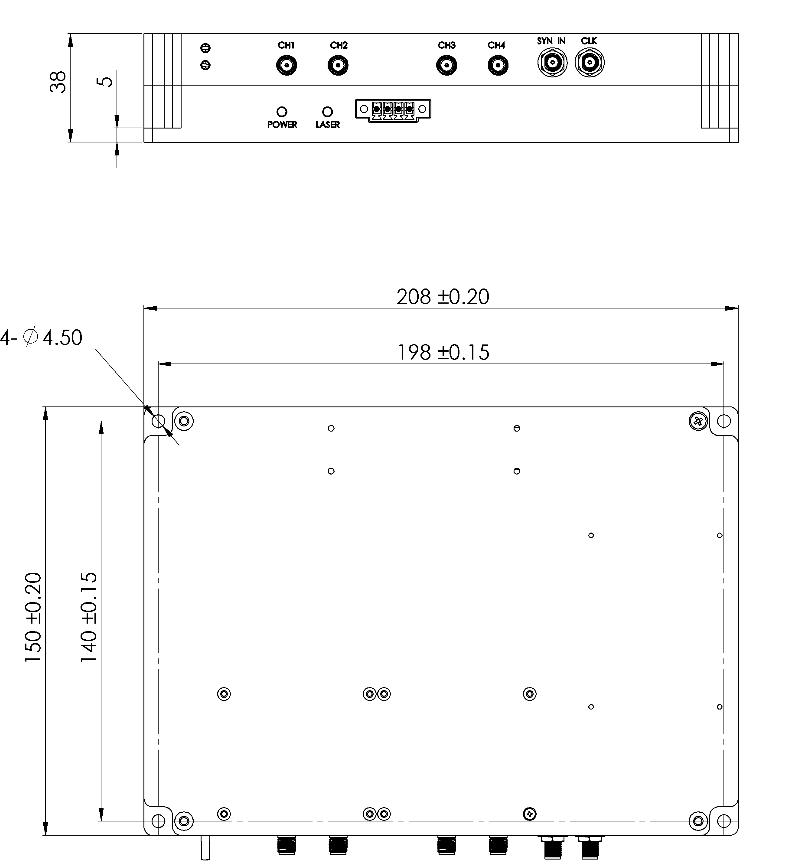

Dimensione meccanica

DAS optical module

Per informazioni sugli ordini e soluzioni personalizzate, contattateci: sales@fiberwdm.com
