DAS Integrated Optical Module .
Modulo ottico integrato DAS Modulo ottico integrato DAS Modulo ottico integrato DAS Modulo ottico integrato DAS Modulo ottico integrato DAS

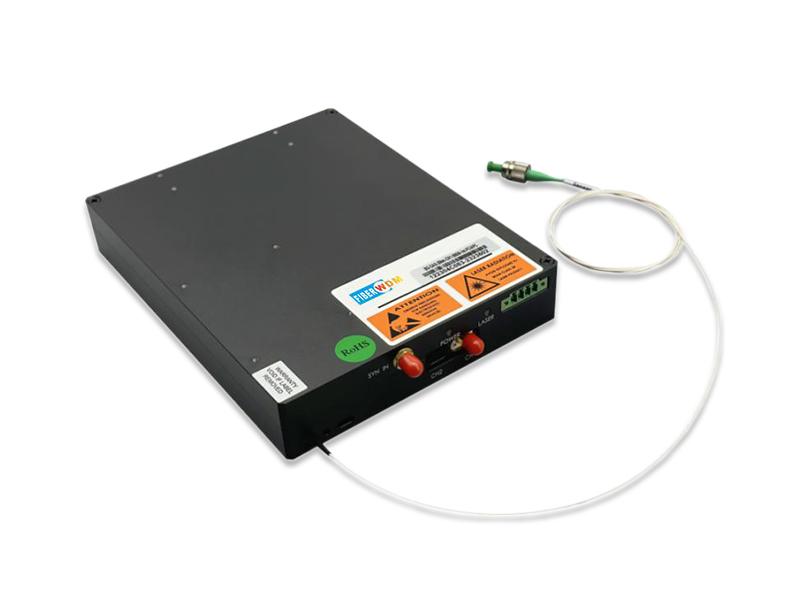

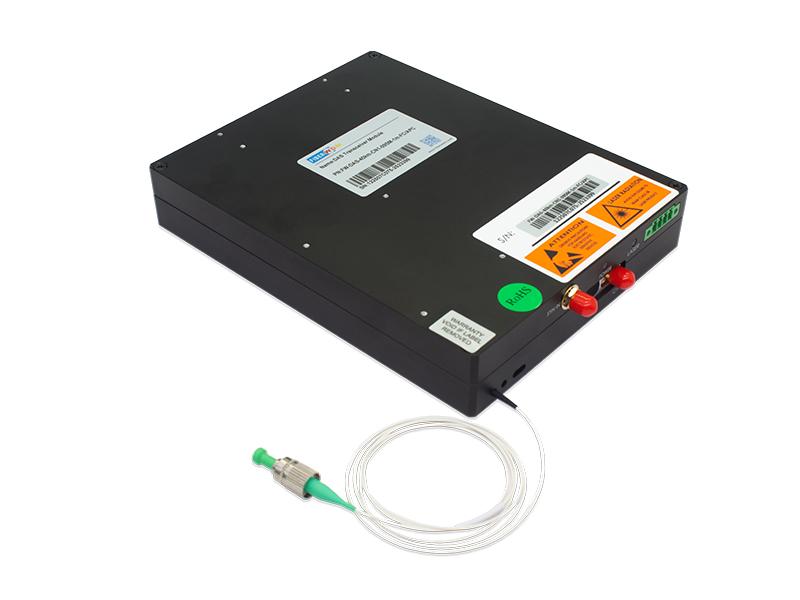

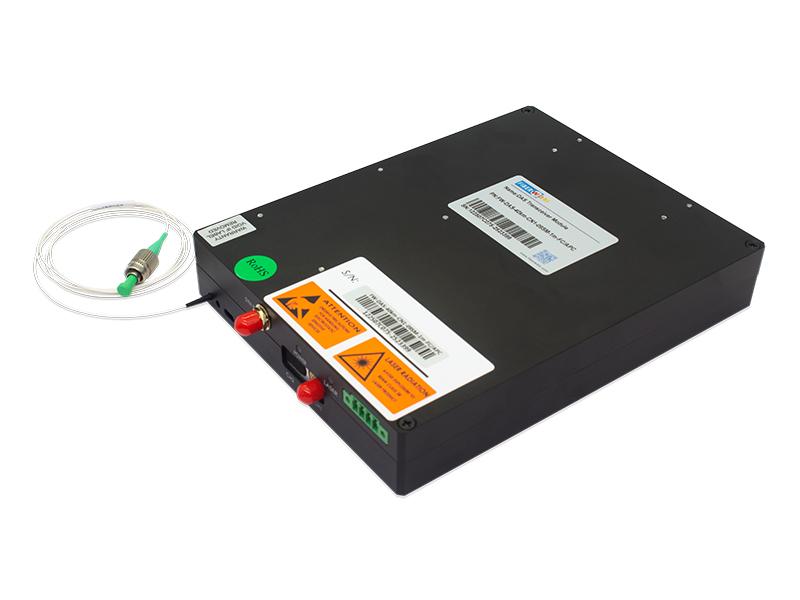

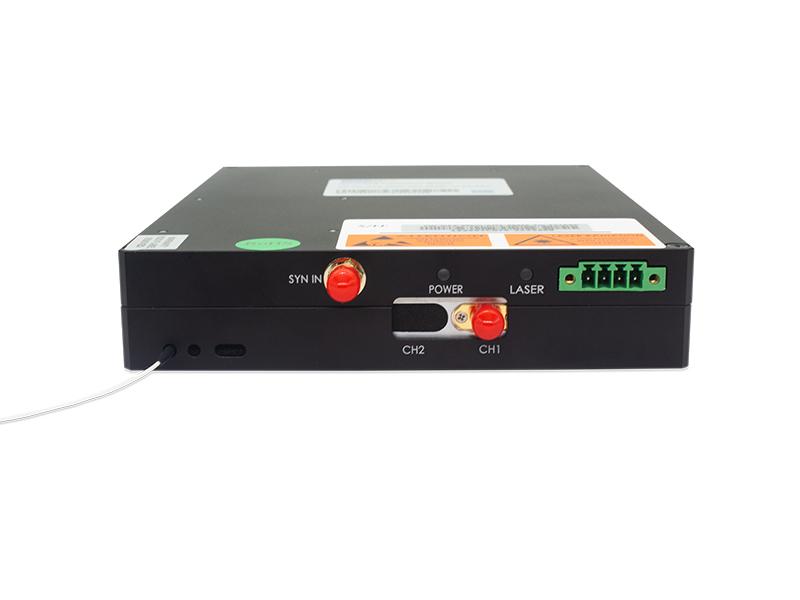

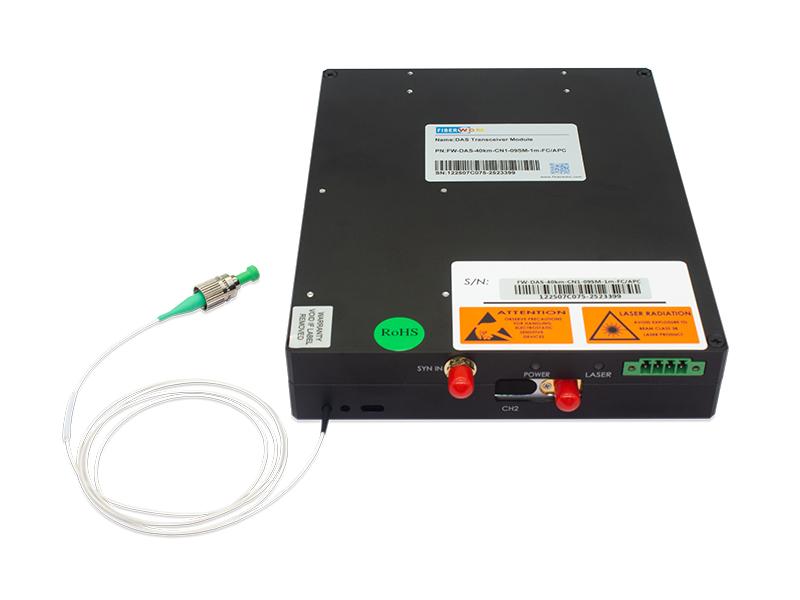

Modulo ottico integrato DAS

Rilevamento acustico a fibra distribuita (DAS), basato sul principio di fase OTDR, utilizzando una singola fibra ottica ordinaria come trasmissione, la luce diffusa di Rayleigh all'interno della fibra per rilevare, ottenere informazioni di fase e frequenza, per ottenere il rilevamento di suoni, vibrazioni e altri segnali, ampiamente utilizzato in oleodotti, gasdotti, sicurezza perimetrale, trasporto ferroviario ad alta velocità e altri campi.

Per il campo della rilevazione acustica distribuita in fibra ottica, FIBERWDM ha lanciato il modulo integrato DAS, che integra un laser a linea ultra stretta sviluppato internamente, larghezza di linea <3 kHz, 80 M_AOM, amplificatore di impulsi e fotodiodo bilanciato. Il modulo è altamente integrato, di piccole dimensioni e altamente affidabile.

Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Modulo ottico integrato DAS

Caratteristiche

  • Altamente integrato (UNL, AOM, EDFA, BPD)
  • Temperatura di lavoro: -15~55℃
  • Elevata affidabilità e stabilità
  • Modalità di controllo flessibile
  • Canale singolo/doppio

Applicazioni

  • Oleodotti e gasdotti
  • Sicurezza perimetrale
  • Trasporto ferroviario ad alta velocità
  • Cavi di alimentazione

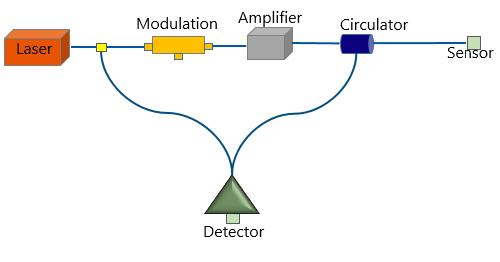

Percorso ottico

DAS optical module

Specifiche del prodotto

Modello prodotto: FW-DASXXX

Parametri

Minimo

Tipico.

Massimo

Unità

Distanza di rilevamento

- 20 40 chilometri

Lunghezza d'onda centrale

-

1550.12

nanometro

Larghezza della linea

- - 3

Khz

Larghezza di impulso

60 100 -- ns

Tasso di ripetizione

- 2 20

kHz

Potenza ottica di picco dell'impulso

- 23 30

dBm

Impedenza di ingresso

- 50 -

Ohm

Frequenza di spostamento

- 80 -

MHz

lunghezza d'onda

800~1700

nanometro

Guadagno

30K

V/A

Modalità di accoppiamento

Corrente alternata

-

Larghezza di banda

100

MHz

Modalità di modulazione

Esterno

-

Nota: 1) È possibile selezionare il canale singolo e doppio; XXX: 348-Canale singolo, 349-Canale doppio

2) Il rapporto segnale/rumore in coda è 4 dB

P parametri Indicatore Osservazione

Elettrico

Alimentazione elettrica

CC +12V/GND

Consumo energetico

<24W

Temperatura massima

Meccanico

Dimensioni

180*140*30mm

Tipo di treccia

SMF

Comunicazione

Connettore

4 PIN

Livello

RS232

Interfaccia

Leggi e imposta parametro

Parametro

Minimo

Massimo

Unità

Temperatura di lavoro

-15

+55 °C

Temperatura di conservazione

-20

+70

°C

Umidità correlata

5

95

%

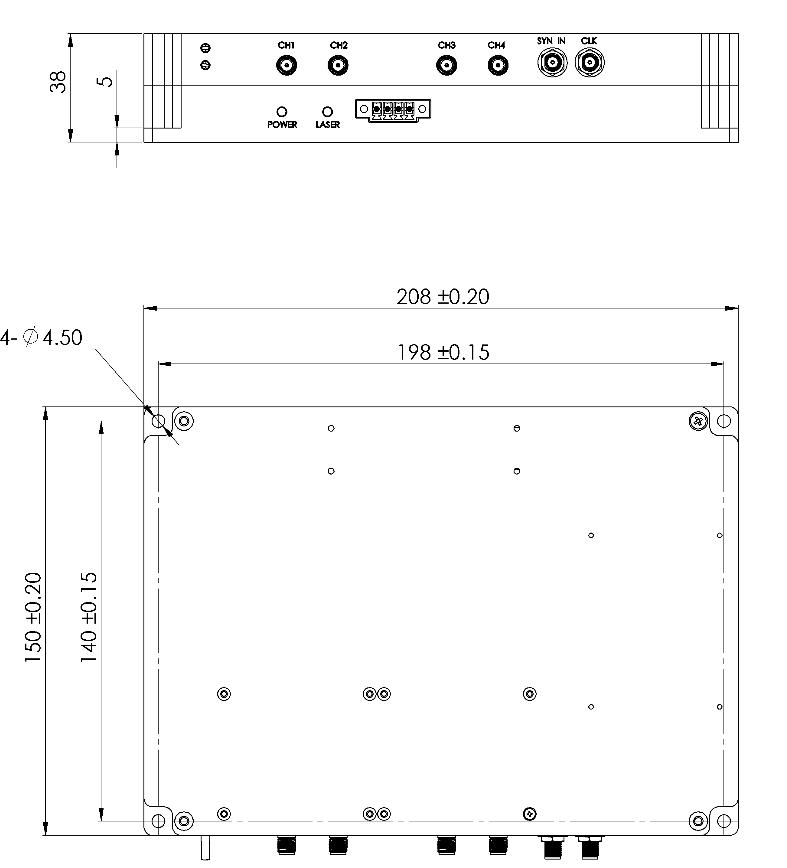

Dimensione meccanica

DAS optical module

Per informazioni sugli ordini e soluzioni personalizzate, contattateci: sales@fiberwdm.com
