Sorgente di luce pulsata LiDAR per rilevamento coerente atmosferico

Caratteristiche

  • Energia di impulso elevata: 300uJ
  • Larghezza di impulso: 100~800 ns (sintonizzabile)
  • Parametri di impulso integrati, avvio one-touch
  • Alta integrazione, dimensioni ridotte, leggero
  • Dettagli del prodotto

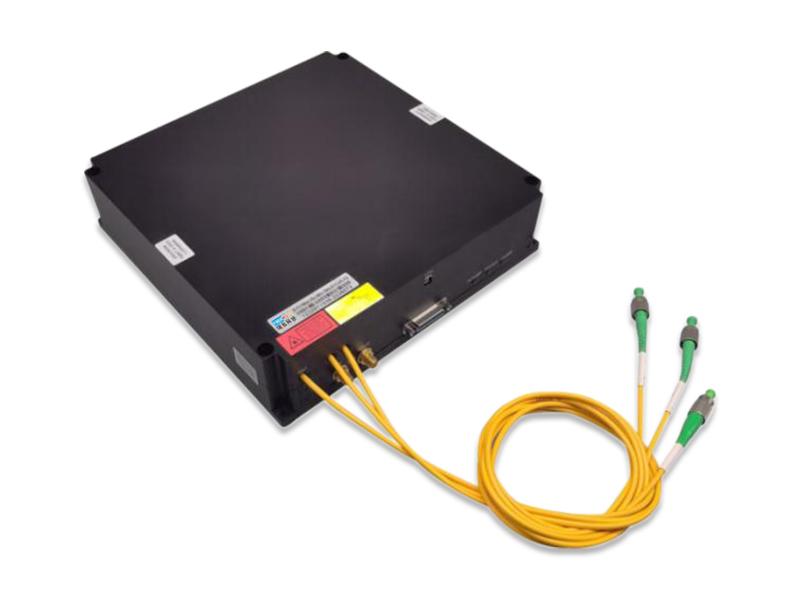

Sorgente di luce pulsata LiDAR per rilevamento coerente atmosferico

Il monitoraggio atmosferico è di grande importanza per la sicurezza aerospaziale, il settore ambientale, la meteorologia e le previsioni meteorologiche. Basato sul principio dello spostamento Doppler, FIBRA WDM ha lanciato un modulo integrato per migliorare la praticità e l'affidabilità della costruzione del sistema.

La sorgente luminosa LIDAR a rilevamento coerente atmosferico da 300uJ si basa sulla progettazione della struttura MOPA, integrando un laser a larghezza di linea ultra stretta sviluppato internamente, la larghezza di linea può essere stretta fino a kHz, l'AOM integrato con l'esclusivo design del circuito sopprime efficacemente la distorsione del segnale a impulsi, ottimizza il percorso ottico di amplificazione multistadio, sopprime efficacemente la diffusione Brillouin eccitata e realizza un'uscita di energia a impulsi elevata da 300uJ.

Applicazioni

  • Misurazione del vento Doppler
  • Monitoraggio meteorologico
  • Monitoraggio degli inquinanti atmosferici
  • Monitoraggio del parco eolico aeroportuale
High Pulse Energy LiDAR

Modello: FW-LiDAR-PS-EXX-TY

Livello di potenza

E01

E10

E30

/

Modalità di lavoro

Impulso

Stato di polarizzazione

Completamente PM

Lunghezza d'onda di lavoro (nm)

1550±2(ITU)

Larghezza di linea (KHz)

<200

<5

Produzione

Frequenza di spostamento (MHz)

-160 80

Rapporto di spegnimento dell'impulso (dB)

≥100

Ripetizione (KHz)

Sincronizzazione interna ed esterna

Larghezza di impulso predefinita (ns)

250 200 600

Energia massima del singolo impulso (uJ)

≥10

≥100

≥300

Potenza ottica di picco (W)

≥50

≥500

Potenza ottica media (W)

≥0,1 a 20 kHz

≥1@10KHz

≥3@10KH

Circolatore

Interruttore ottico 1*4

Rapporto di estinzione della polarizzazione (dB)

≥18

Tipo di fibra di uscita

PM1550

PLMA-GDF-25/300

Luce intrinseca

Uscita spettrale intrinseca

0,9~1,5

≥1,5

Temperatura di lavoro (℃)

T2:-40~60

T1:-10~60 ; T2:-40~60

Temperatura di conservazione (℃)

-40~85

Alimentazione (V)

24

18~24

Sincronizzazione esterna

5,5 V ≥ Livello alto > 3 V, Livello basso > 0,4 V, Larghezza di impulso (segnale elettrico) > 100 ns, Impedenza di corrispondenza 50 Ω o alta impedenza, Interfaccia SMA

Dimensioni (mm)

180*150*45

200*200*50

Consumo energetico (W)

≤25

≤65

≤100

Peso (kg)

≤1,2

≤2,2

Modello: FW-LiDAR-PS-EXX-TY;

EXX: Energia a singolo impulso, ad esempio: E01: Energia a singolo impulso in uscita 10uJ;

TY: Temperatura di lavoro, ad esempio: T1: -10~60℃; T2: -40~60℃

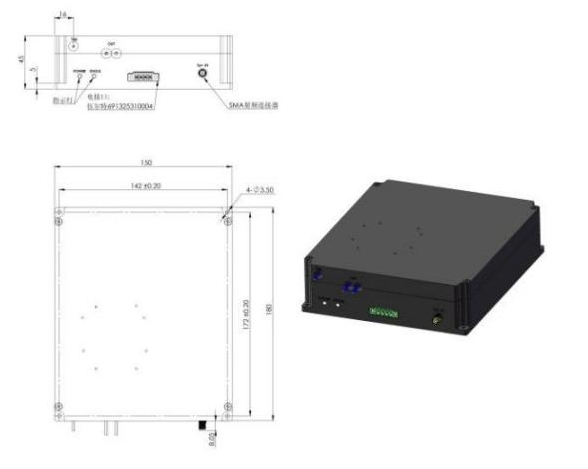

Dimensioni: 180*150*45mm

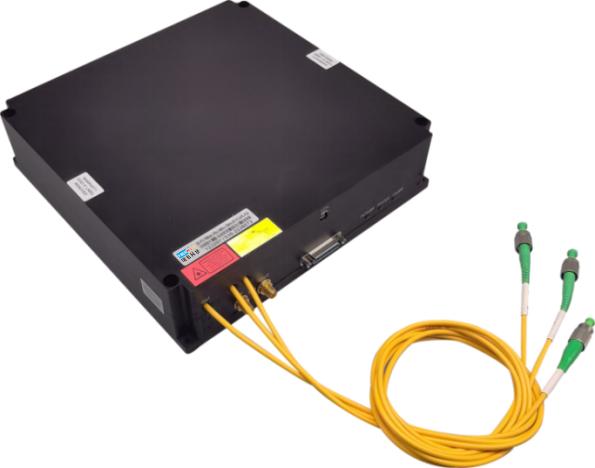

300μJ Pulsed Light Source

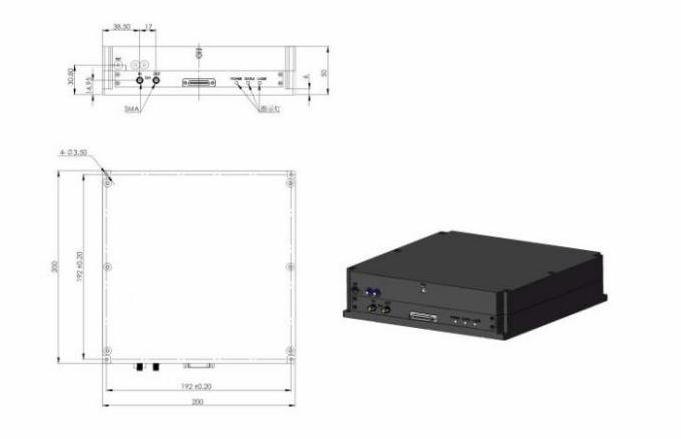

Dimensioni: 200*200*50mm

LiDAR Pulsed Light Source
