Casa /

Optical Fiber Sensing

/

Sensing

/Modulo integrato DTS

DTS Integrated Module .
Modulo integrato DTS

Modulo integrato DTS

Caratteristiche

  • DAQ integrato: temperatura di uscita direttamente
  • Distanza di rilevamento: 25 km (SM), 15 km (MM), 5 km (alta precisione)
  • Ridurre il ciclo di ricerca e sviluppo del cliente
Informarsi ora Scarica
  • Dettagli del prodotto

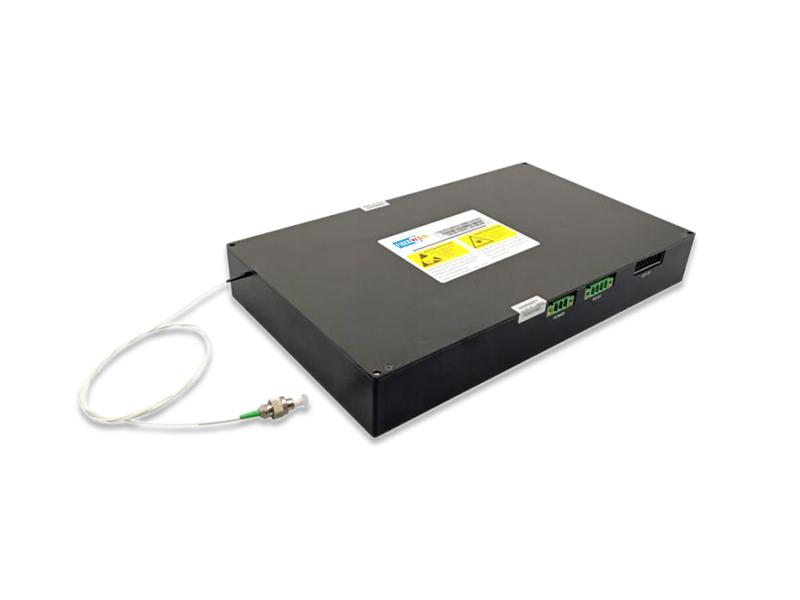

Modulo integrato DTS

Modulo DTS (Distributed Temperature Fiber Sensing) basato sul principio di diffusione Raman, una singola fibra ottica come trasmissione, l'uso della fibra ottica all'interno della luce di Stokes e della luce anti-Stokes sulla temperatura del diverso grado di sensibilità alla risoluzione della temperatura, ampiamente utilizzato nell'energia elettrica, nel monitoraggio della temperatura dei cavi, nella misurazione e nel rilevamento della temperatura di oleodotti e gasdotti, metropolitane, tunnel, edifici e altri rilevamenti antincendio.

FIBRA WDM Per il campo del rilevamento della temperatura in fibra ottica distribuita, abbiamo lanciato il modulo integrato DTS con scheda di acquisizione dati. L'integrazione interna della sorgente luminosa Raman DTS, del WDM, dell'APD e della scheda di acquisizione dati, consente l'uscita diretta delle informazioni sulla temperatura tramite la porta di rete. Il modulo è altamente integrato, di piccole dimensioni e altamente affidabile.

Caratteristiche

  • DAQ integrato: temperatura di uscita direttamente
  • Distanza di rilevamento: 25 km (SM), 15 km (MM), 5 km (alta precisione)
  • Ridurre il ciclo di ricerca e sviluppo del cliente

Applicazioni

  • Monitoraggio della temperatura del cavo di alimentazione
  • Misurazione della temperatura delle condotte di petrolio e gas
  • Rilevamento di incendi chimici nei giacimenti petroliferi
  • Rilevazione incendi in metropolitane, tunnel ed edifici

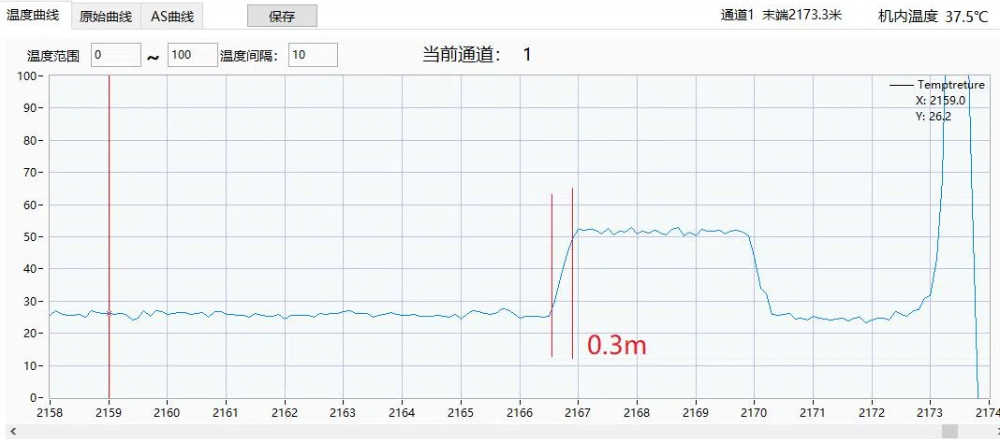

Risoluzione spaziale

DTS Integrated Module

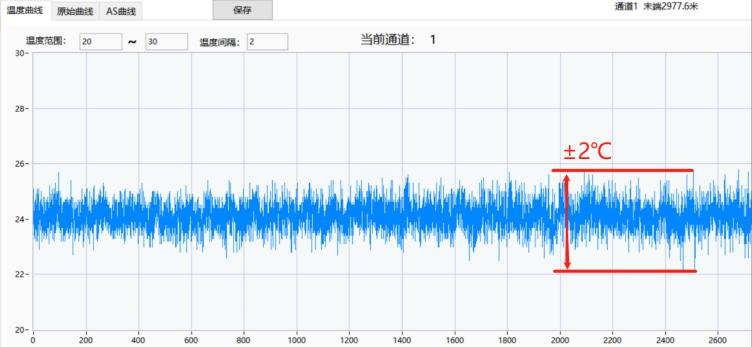

Precisione della temperatura

DTS Integrated Module

Specifiche del prodotto

Parametri Multimodale Alta precisione Monomodale Unità

Modello

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

Distanza massima di rilevamento

15 5 25 chilometri

Risoluzione di campionamento

0,4 0,1 0,4 M

Risoluzione spaziale

1.0 0,3 5 M

Precisione della posizione

2 0,4 5.0 M

Tempo di misurazione

6 6

180～300

S

Precisione della temperatura

±2 ±3 °C

Tipo di fibra

MM SM -

Risoluzione della temperatura

0,1 °C

Intervallo di temperatura

-20 ～ +120

°C

Nota: 1) L'unità può essere utilizzata con un interruttore ottico, come 1*4 o 1*8

2) Intervallo di misurazione della temperatura più ampio con fibra ottica speciale

Parametri

Indicatore

Osservazione

Elettrico

Alimentazione elettrica

CC +12V/GND

Consumo energetico

<25W

Temperatura massima

Meccanico

Dimensioni

250*150*35mm

Tipo di treccia

62,5μm MM/SM

Personalizzato

Comunicazione

Produzione

RS485

Modbus

RJ45

UDP/TCP-IP

Interfaccia

Temperatura di uscita

Parametri

Minimo

Massimo

Unità

Temperatura di lavoro

-10 +50 °C

Temperatura di conservazione

-40 +70 °C

Umidità relativa

5 90 %

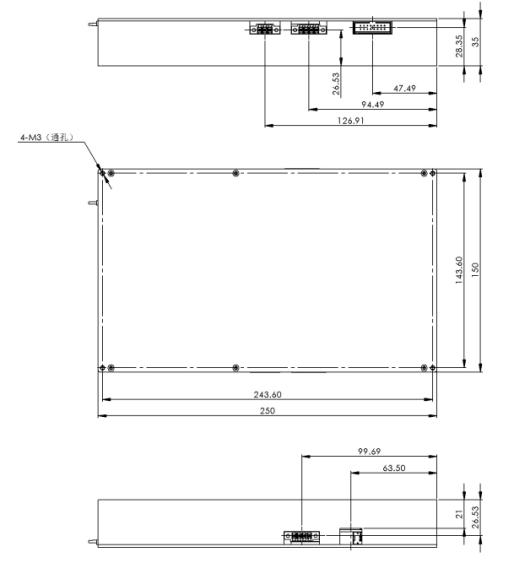

Meccanico

DTS Integrated Module
