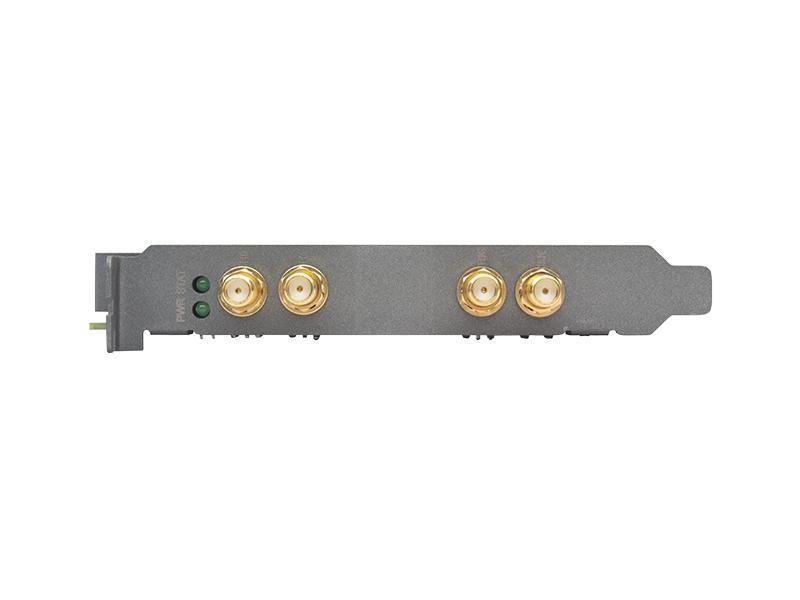

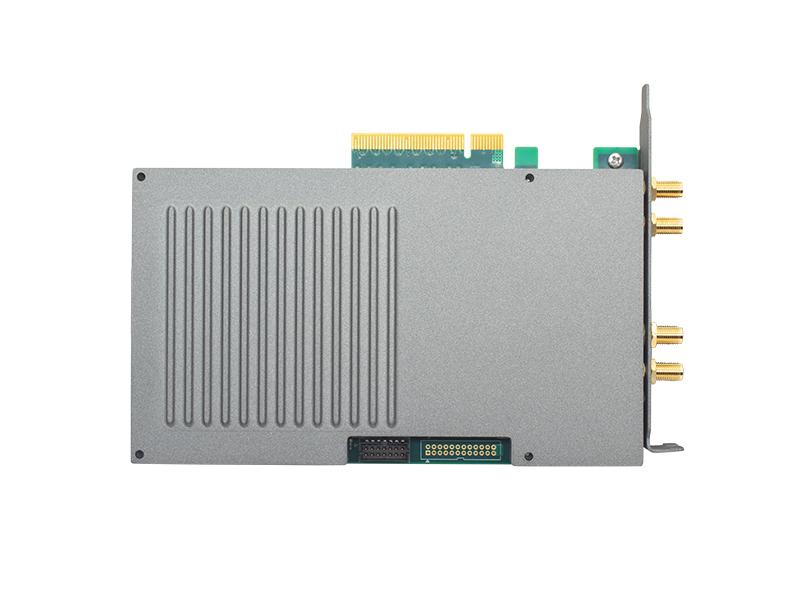

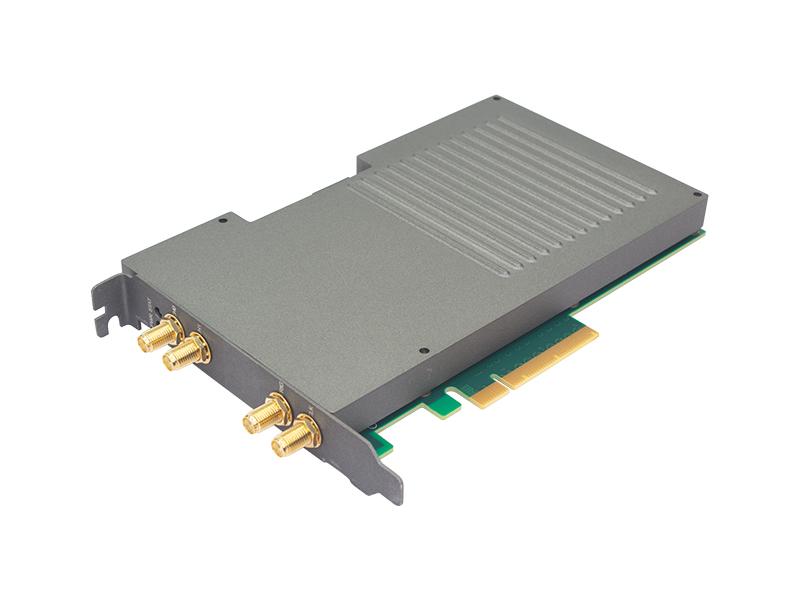

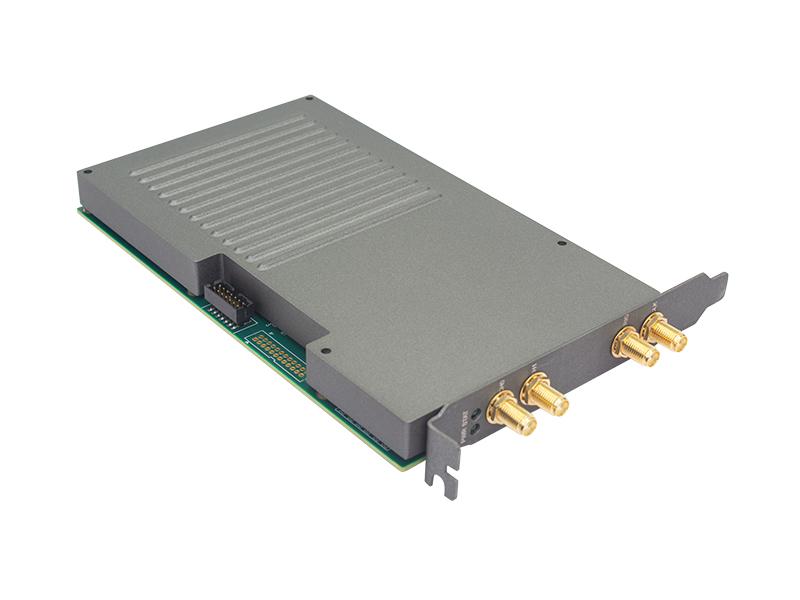

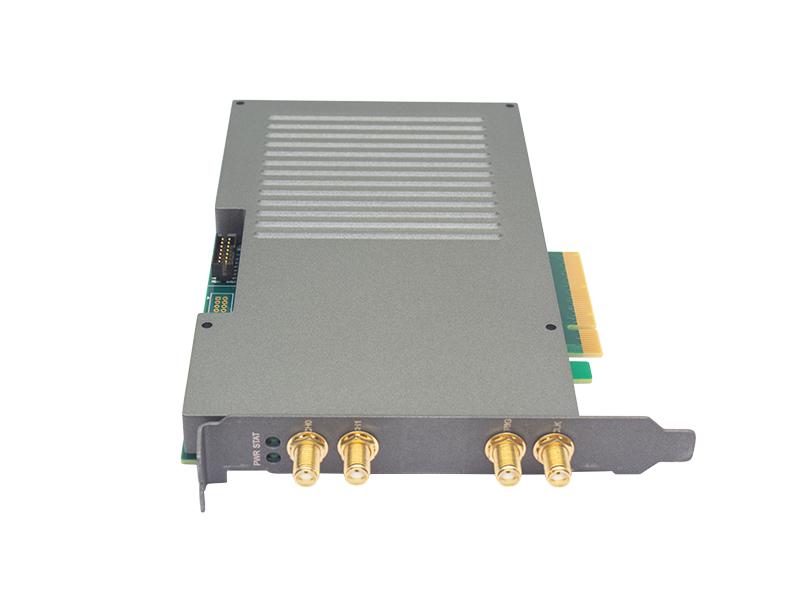

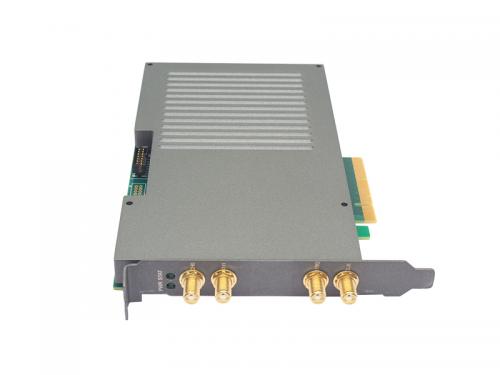

250MSps Dual-channel High-speed Data Acquisition Card .
Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps

Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps

La PCIe-6920 è una scheda di acquisizione dati PCIe x8 Lane, dual-channel, risoluzione a 14 bit e alta velocità con frequenza di campionamento di 250 MSps. Chip FPGA integrato ad alte prestazioni con moltiplicatore e RAM di grandi dimensioni. Grazie all'adozione di una cache dati ad alta capacità e di una tecnologia di trasmissione dati ad alta velocità, supporta il caricamento di dati grezzi in tempo reale e una velocità di trasmissione dati fino a 2 GB/s. Il driver offre un'ottima compatibilità e supporta diverse versioni a 32/64 bit dei sistemi operativi WIN7, WIN8, WIN10, CentOS e Ubuntu.

Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Scheda di acquisizione dati ad alta velocità a doppio canale da 250 MSps

Specifiche

  • Campionamento sincronizzato in tempo reale a doppio canale a 14 bit
  • Frequenza di campionamento 250M
  • Accoppiamento CC, impedenza di ingresso 50Ω
  • Intervallo di tensione in ingresso: 2 Vpp
  • Larghezza di banda analogica 0-125 MHz
  • 88dBc SFDR
  • Impulso di uscita trigger, IO digitale a 16 canali
  • Interfaccia di trasmissione ad alta velocità PCI Express x8 Lane
  • Cache dati ad alta velocità DDR3 da 2 GB

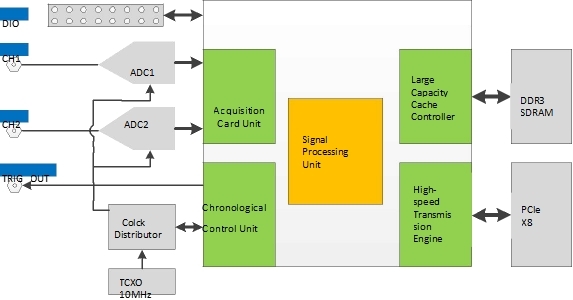

Diagramma a blocchi del sistema

250MSps Dual-channel High-speed Data Acquisition Card

Specifiche

Canale di ingresso

Numero del canale di ingresso

2

Impedenza di ingresso

50±1%

Ombra

Gamma del segnale di ingresso

2Vp-p/10dBm

Modalità di accoppiamento di ingresso

Accoppiamento CC (CA) personalizzabile

Risoluzione

14

pezzi

Larghezza di banda (-3dB)

0-125 (Altre larghezze di banda personalizzabili)

MHz

Gamma dinamica priva di spurie (SFDR)

Ingresso -1dBFS/200MSps

fIN=26MHz

88,5

dBc

fIN=42MHz

88,9

dBc

Rapporto segnale/rumore (SNR)

Ingresso -1dBFS/250MSps

fIN=26MHz

70

dBFS

fIN=42MHz

72

dBFS

Intensità media del rumore

-140

dBm/Hz

Orologio di riferimento interno

Frequenza

10

MHz

Stabilità

±0,5 (-20-60℃)

ppm

Uscita trigger

Tensione minima di alto livello

3.3

V

Risoluzione della larghezza di impulso

4

ns

Larghezza minima dell'impulso

4

ns

Ingresso/uscita digitale

Numero del canale

16

Livello Standard

3,3 V LVTTL

Capacità di guida in uscita

8 (MAX)

mA

Velocità del segnale

50 (MAX)

Mbps

Cache di bordo

2

GB（DDR3L）

Alimentazione e consumo energetico

  • Tensione di alimentazione: 12 V (Goldfinger Power)
  • Consumo energetico: 18 W (max)

Intervallo di temperatura

  • Temperatura di lavoro: -20~60℃
  • Temperatura di conservazione: -40~85℃

Dimensioni meccaniche

  • 181 mm (L) x 111 mm (L) x 20 mm (P)
