Caratteristiche
8x100G PAM4 interfaccia elettrica 800GAUI-8 retinata
Connettore APC MPO-16
Array VCSEL a 8 canali e array di fotorilevatori PIN a 8 canali
Lunghezza massima del collegamento di 60 m su OM3 o 100 m su OM4
Fattore di forma QSFP-DD hot plug
Conforme a QSFP-DD-Hardware-Rev 6.3 MSA
Conforme a CMIS 5.2
Conforme a IEEE 802.3db
Conforme a IEEE 802.3ck
Meno di 14 W nell'intervallo di temperatura compreso tra 0 e 70 °C

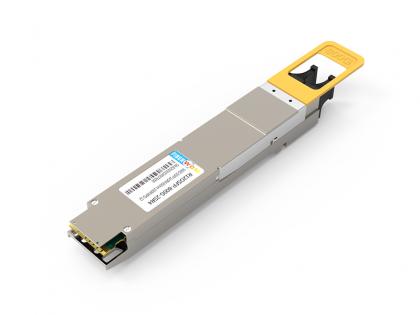

800G QSFP-DD SR8 850nm 100m MPO-16 APC
RQDD-800G-SR8
Applicazioni
1.Descrizione generale
RQDD-800G-SR8 è un QSFP-DD in fibra ottica a otto canali, parallelo, collegabile per applicazioni Ethernet 800 Gigabit. Questo ricetrasmettitore è un modulo ad alte prestazioni per la comunicazione dati a breve distanza e l'applicazione di interconnessione. Integra otto corsie dati in ciascuna direzione con 8x53.125 GBd. La distanza di trasmissione di QSFP-DD SR8 è fino a 60 metri su OM3 MMF o 100 metri su OM4 MMF. Questo modulo è progettato per funzionare su sistemi in fibra multimodale utilizzando una lunghezza d'onda nominale di 850 nm.
2. Valori nominali massimi assoluti e condizioni operative consigliate
Tabella 2.1 Valori massimi assoluti
|
Parametro |
Simbolo |
Min |
Massimo |
Unità |
|
Temperatura di conservazione |
Ts |
-40 |
85 |
°C |
|
Temperatura operativa della custodia |
In alto |
0 |
70 |
°C |
|
Umidità relativa (senza condensa) |
DESTRO |
15 |
85 |
% |
|
Tensione di alimentazione |
Vcc |
-0,5 |
3.6 |
V |
|
Soglia di danno del ricevitore, per corsia |
PRdmg |
5 |
|
dBm |
Tabella 2.2 Condizioni operative consigliate
|
Parametro |
Simbolo |
Min |
Massimo |
Unità |
|
Temperatura della custodia operativa |
In alto |
0 |
70 |
°C |
|
Umidità relativa (senza condensa) |
DESTRO |
15 |
85 |
% |
|
Tensione di alimentazione |
Vcc |
3.135 |
3.465 |
V |
|
Consumo energetico totale1 |
Pc |
- |
14 |
W |
|
Corrente di fornitura |
|
|
4.46 |
A |
|
Velocità in bit |
BR |
|
850 |
Gbps |
|
Lunghezza della fibra su OM3 MMF |
|
|
60 |
m |
|
Lunghezza della fibra su OM4 MMF |
|
|
100 |
m |
|
Frequenza orologio I2C |
0 |
|
400 |
kHz |
Note:
1.In condizioni di tensione di alimentazione operativa di 3,465 V e temperatura del case di 70°C.
3. Specifiche ottiche
3.1 Trasmettitore ottico
Tabella 3.1 Interfaccia ottica del trasmettitore
|
Parametro |
Simbolo |
Min |
Tipico |
Massimo |
Unità |
|
|
|
Velocità dati per corsia |
DR |
|
53.125 |
|
GBD |
|
|
Formato modulazione |
|
PAM4 |
|
||||
|
Lunghezza d'onda centrale 1 |
λ |
840 |
860 |
868 |
nm |
||
|
Larghezza spettrale RMS |
σ |
|
|
0,6 |
nm |
||
|
Potenza di lancio media, ciascuna corsia |
Pav. |
-4.6 |
|
4 |
dBm |
||
|
Potenza ottica OMA, ciascuna corsiaï¼max |
POMA |
3,5 |
dBm |
||||
|
OMAesterno, ogni corsia min |
max (TECQ, TDECQ) <1,8 dB |
max [-2,6 , max(TECQ,TECQ) – 4,4] |
dBm |
||||
|
1,8 < massimo (TECQ, TDECQ) < 4,4 dB |
|||||||
|
Chiusura dell'occhio del trasmettitore e della dispersione (TDECQ), ciascuna corsia |
TDECQ |
|
|
4.4 |
dB |
||
|
Chiusura dell'occhio del trasmettitore per PAM4 (TECQ), ciascuna corsia |
TECQ |
|
|
4.4 |
dB |
||
|
Tasso di estinzione |
ER |
2,5 |
|
|
dB |
||
|
Escursione di potenza del trasmettitore, ciascuna corsia |
|
|
|
2.3 |
dBm |
||
|
Tolleranza perdita di ritorno ottica |
ORLT |
|
|
14 |
dB |
||
|
Alimentazione ottica per TX DISABILITA |
|
|
|
-30 |
dBm |
||
|
Flusso circondatob2 |
|
≥86% a 19 um ≤30% a 4,5 um |
|
||||
Note:
1. Definito in base alle prestazioni del laser utilizzato.
2. Misurato in fibra di tipo A1a.2 o tipo A1a.3, o A1a.4, 50 um, in conformità con IEC 61280-1-4.
3.2 Ricevitore ottico
Tabella 3.2 Interfaccia ottica del ricevitore
|
Parametro |
Simbolo |
Min |
Tipico |
Massimo |
Unità |
|
|
Velocità dati per corsia |
BR |
|
53.125 |
|
GBD |
|
|
Formato modulazione |
|
PAM4 |
|
|||
|
Lunghezza d'onda centrale |
λ |
842 |
850 |
948 |
nm |
|
|
Soglia di danno |
|
5 |
|
|
dBm |
|
|
Potenza di ricezione media, ciascuna corsia |
|
–6.4 |
|
4 |
dBm |
|
|
Ricevi alimentazione, ciascuna corsia (OMAesterno) |
|
|
|
3,5 |
dBm |
|
|
Riflessione del ricevitore |
Rr |
|
|
–15 |
dB |
|
|
Sensibilità del ricevitore, ciascuna corsia1 |
|
RS = massimo (-4,6, TECQ – 6,4) |
dBm |
|||
|
Sensibilità del ricevitore sollecitata, ciascuna corsia |
|
|
|
–2 |
dBm |
|
|
LOSS Rx |
Affermare |
|
-15 |
|
|
dBm |
|
De-asserisci |
|
|
|
-7,5 |
dBm |
|
|
Isteresi |
|
0,5 |
|
5 |
dB |
|
Note:
1. La sensibilità del ricevitore è informativa ed è definita per un trasmettitore con un valore di TECQ. Misurato con segnale di test di conformità su TP3 per BER = 2,4E-4 Pre-FEC.
4.Specifiche elettriche
Tabella 4.1 Specifiche elettriche
|
Parametri |
Min |
Tipico |
Massimo |
Unità |
|
Rapporto errore bit pre FEC |
|
|
2.4E-4 |
|
|
Rapporto errore bit post FEC |
|
|
1E-12 |
|
|
Trasmettitore (ogni corsia) |
||||
|
Tolleranza differenziale picco-picco della tensione di ingresso |
750 |
|
|
mV |
|
Mancata corrispondenza della terminazione differenziale |
|
|
10 |
% |
|
Altezza degli occhi |
10 |
|
|
mV |
|
Perdita di ritorno da modalità comune a modalità differenziale |
Equazione IEEE802.3ck (120G–1) |
dB |
||
|
Chiusura verticale degli occhi |
|
|
12 |
dB |
|
Perdita di rendimento effettiva |
7.3 |
|
|
dB |
|
Tempo di transizione |
10 |
|
|
ps |
|
Ricevitore (ogni corsia) |
||||
|
Oscillazione uscita dati differenziale |
300 |
|
900 |
mVpp |
|
Mancata corrispondenza della terminazione differenziale |
|
|
10 |
% |
|
Altezza degli occhi |
15 |
|
|
mV |
|
Chiusura verticale degli occhi |
|
|
12 |
dB |
|
Perdita di ritorno da modalità comune a modalità differenziale |
Equazione IEEE802.3ck (120G–1) |
|
||
|
Perdita di rendimento effettiva |
8,5 |
|
|
dB |
|
Tempo di transizione |
8,5 |
|
|
ps |
5. Informazioni sull'ordine
|
Numero parte |
Temperatura Intervallo |
Distanza |
Tipo di fibra |
E/O |
O/E |
|
RQDD-800G-SR8 |
da 0 a 70°C |
100m |
MMF |
VCSEL 850 nm |
PIN |
