Questo prodotto è un modulo ottico OSFP 2xSR4 da 800 Gb/s progettato per applicazioni di comunicazione ottica a 100 m. Il modulo converte 8 canali di dati di ingresso elettrici a 100 Gb/s (PAM4) in 8 canali di segnali ottici paralleli, ciascuno in grado di operare a 100 Gb/s, per una velocità di trasmissione dati aggregata di 800 Gb/s.
Sul lato ricevitore, il modulo converte 8 canali di segnali ottici paralleli da 100 Gb/s ciascuno, per una velocità dati aggregata di 800 Gb/s, in 8 canali di dati di uscita elettrici da 100 Gb/s (PAM4).
Un cavo in fibra ottica con doppio connettore MPO-12 può essere collegato alla presa del modulo OSFP 800G SR8. È necessario un FEC host per supportare la trasmissione in fibra fino a 100 m.

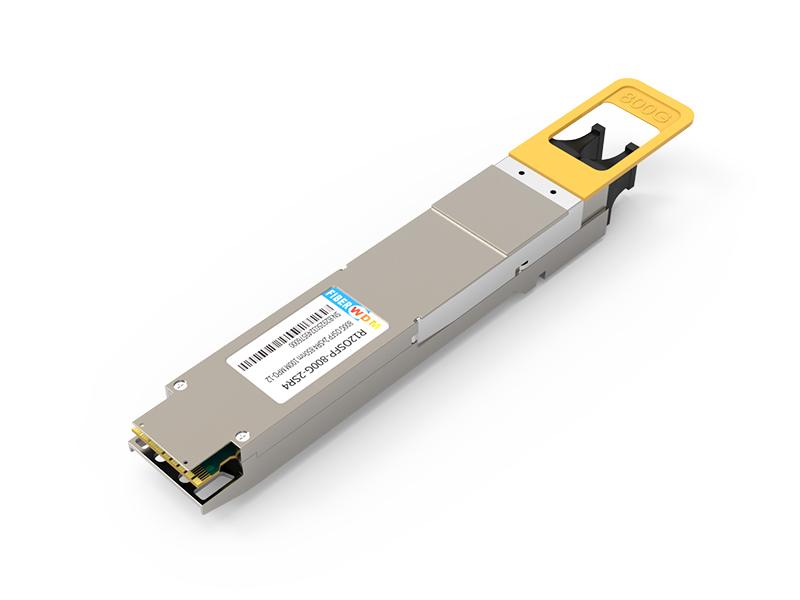

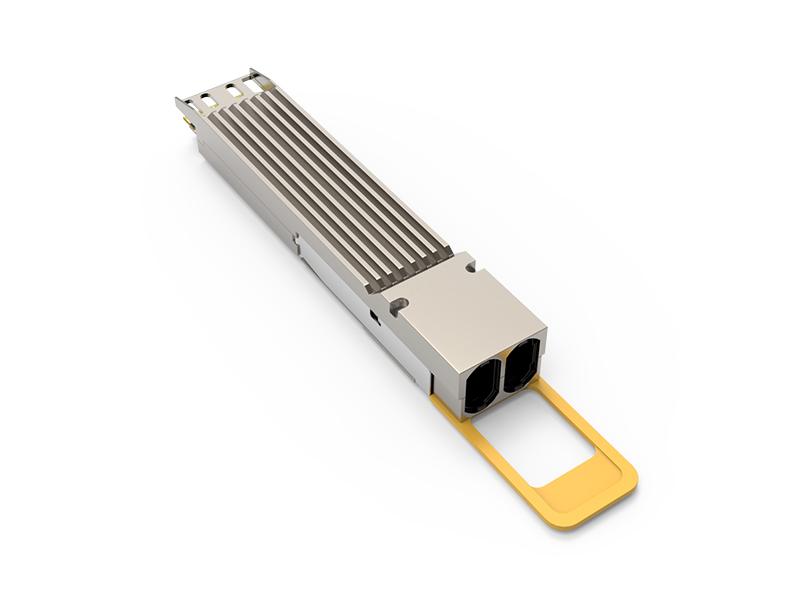

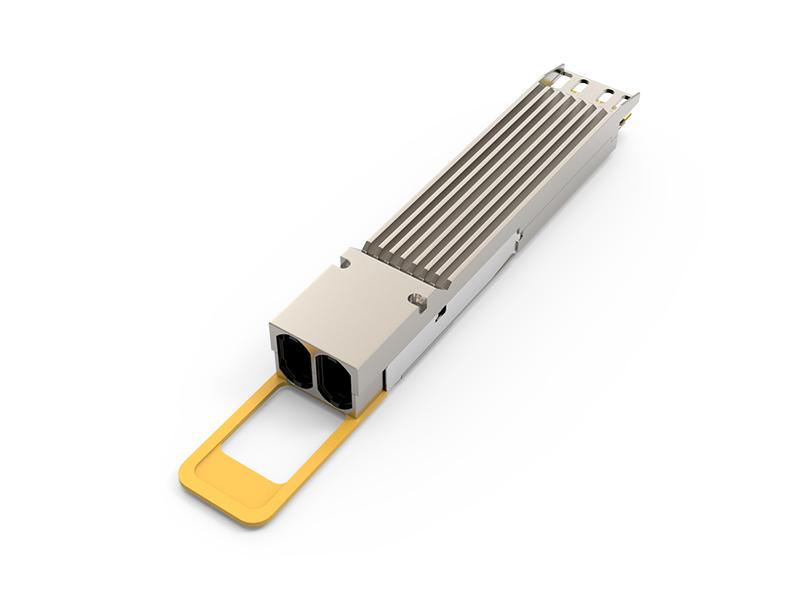

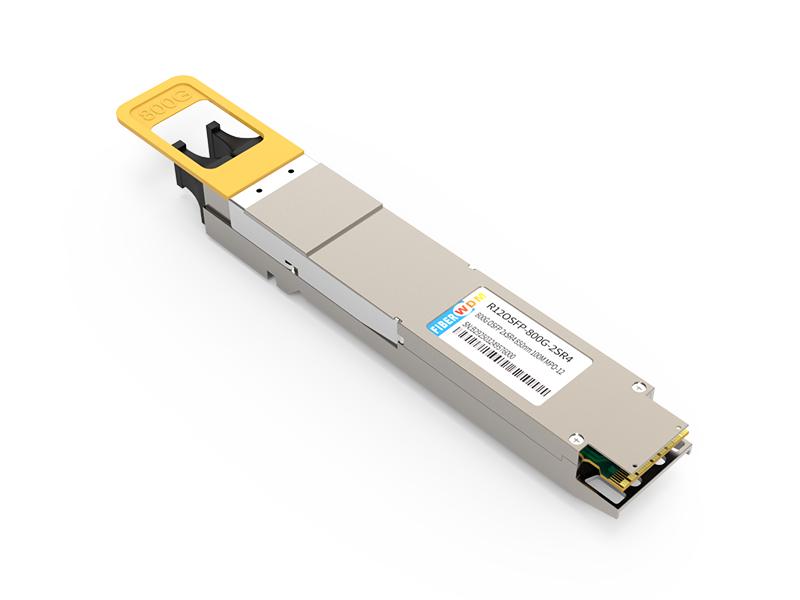

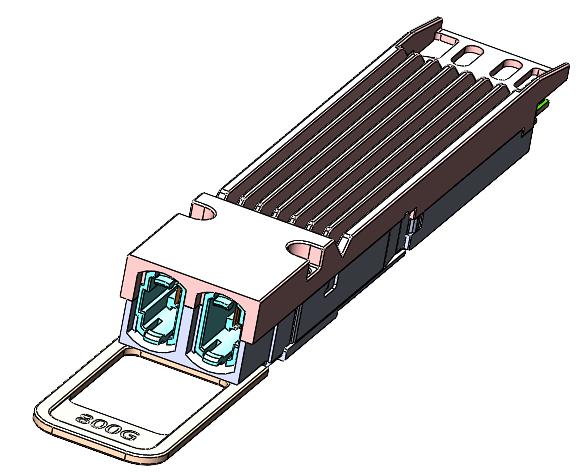

Ricetrasmettitore ottico OSFP 800G 2xSR4 850nm 100M MPO-12
R12OSFP-800G-2SR4
Caratteristiche
Standard
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Minimo | Massimo | Unità |
| Intervallo di temperatura di conservazione | TSTG | -40 | +85 | °C |
| Tensione di alimentazione | VCC | 0 | 4 | V |
| Umidità relativa | RH | |||
| - | - | non condensante | ||
Condizioni operative
| Parametro | Simbolo | Minimo | Massimo | Unità |
| Temperatura della cassa - Operativa | TCASE | 0 | 70 | °C |
| Tensione di alimentazione | Vcc | 3.135 | 3.465 | V |
| Consumo energetico | PDISS | - | 14 | O |
| Rapporto di errore di bit pre-FEC | - | - | 2.4x10-4 | - |
| Distanza di collegamento su OM3 | - | 0,5 | 60 | M |
| Distanza di collegamento su OM4 | - | 0,5 | 100 | M |
Specifiche ottiche del trasmettitore
| Parametro del trasmettitore | Minimo | Tipico | Massimo | Unità |
| Velocità di segnalazione per corsia | 53,125±100 ppm |
GBd |
||
| - | 850 | - | nanometro | |
| Larghezza spettrale RMS | - | 0,6 | nanometro | |
| Formato di modulazione | PAM4 | |||
| Potenza ottica media per corsia | -4.6 | 4 | dBm | |
| Modulazione ottica esterna Ampiezza (OMAouter), ciascuna corsia per TDECQ<=1,8 dB per 1,8
|
-2.6 - |
3.5 |
|
dBm |
| Modulazione ottica esterna Ampiezza (OMAouter), ciascuna corsia per TECQ<=1,8 dB per 1,8
|
-2.6 - |
3.5 |
|
dBm |
| - | - | 4.4 | dB | |
| - | - | 4.4 | dB | |
| Rapporto di estinzione | 2.5 | - | dB | |
| Escursione del trasmettitore, ogni corsia | - | - | 2 | dB |
| Tempo di transizione del trasmettitore, ciascuna corsia | - | - | 17 | Sal. |
| Potenza di lancio media per corsia @ TX Off State | - | - | -30 | dBm |
| Rumore di intensità relativa12 (OMA) | - | - | -131 | dB/Hz |
| Tolleranza alla perdita di ritorno ottico | - | - | 12 | dB |
| Flusso circondato | >=86% a 19 µm <=30% a 4,5 µm |
dB | ||
Specifiche ottiche del ricevitore
| Parametro del ricevitore | Minimo | Tipico | Massimo | Unità |
|
Velocità di segnalazione per corsia |
53,125±100 ppm |
GBd |
||
| - | 850 | - |
nanometro |
|
| Formato di modulazione | PAM4 | |||
|
Soglia di danno |
5 | - | - |
dBm |
|
Potenza di ricezione media, ogni corsia |
-6.4 | - | 4 |
dBm |
|
Potenza del ricevitore, ogni corsia (OMA) |
- | - | 3.5 |
dBm |
|
Sensibilità del ricevitore per ogni corsia (OMAouter) |
- | - |
-4.6 |
dBm |
|
Riflettanza del ricevitore |
- | - | -12 |
dB |
|
Sensibilità del ricevitore sotto stress (OMAouter), ciascuno |
- | - | 2 |
dBm |
| Condizioni di stress per la sensibilità del ricevitore di stress | ||||
|
Chiusura oculare sotto stress per PAM4 (SECQ), corsia sottoposta a test |
- | 4.4 | - |
dB |
| - | 3.5 | - |
dBm |
|
Soglie del ricevitore per la perdita del segnale (LOS)
|
Parametro |
Minimo |
Tipico |
Massimo |
Unità |
|
RX_LOS_Assert Min/Max |
-15.0 |
- | - |
dBm |
|
RX_LOS_De-Assert Min/Max |
- | - | -8,9 |
dBm |
|
RX_LOS_Isteresi |
- | 1.5 | - |
dB |
Specifiche del monitoraggio diagnostico digitale
|
Parametri |
Unità |
Specificazione |
| Errore assoluto del monitor della temperatura | °C |
± 3 |
|
Errore assoluto del monitor della tensione di alimentazione |
% |
± 5 |
|
Errore assoluto del monitor I_bias |
% |
± 10 |
|
Errore assoluto del monitor della potenza ricevuta (Rx) |
dB |
± 3,0 |
|
Errore assoluto del monitor della potenza di trasmissione (Tx) |
dB |
± 3,0 |
Segnale elettrico a bassa velocità
| Parametro | Simbolo | Minimo | Massimo | Unità | Condizione |
|
SCL e SDA |
VOL |
0 | 0,4 | V |
IOL (max) = 3,0 mA per modalità rapida, 20 mA per modalità rapida più |
|
VOH |
Vcc-0.5 |
Vcc+0,3 |
V | ||
|
SCL e SDA |
VIL |
-0,3 |
Vcc*0.3 |
V | - |
|
VIH |
Vcc*0.7 |
Vcc +0,5 |
V | - | |
|
Capacità per pin I/O SCL e SDA |
Ci | - | 14 |
pF |
- |
|
Carico totale del bus per SCL e SDA |
Cb | - | 100 |
pF |
Resistenza di pull-up da 3,0 kOhm, max |
| - | - | 200 |
pF |
Resistenza di pull-up da 1,6 kOhm, max |
|
|
LPMode/TxDis, Reset e ModeSeIL |
VIL |
-0,3 | 0,8 | V |
|Iin| |
|
VIH |
2 |
Vcc + 0,3 |
V | ||
|
IntL/RxLOS |
VOL |
0 | 0,4 | V |
IOL=2,0 mA |
|
VOH |
VCC - 0,5 |
VCC + 0,3 |
V |
Pull-up da 10k ohm verso Host Vcc |
|
|
ModPrsL |
VOL |
0 | 0,4 | % |
IOL=2,0 mA |
|
VOH |
- | - | dB |
ModPrsL può essere implementato come un cortocircuito verso GND sul modulo |
Segnale elettrico ad alta velocità
|
Parametro |
Minimo |
Tipico |
Massimo |
Unità |
|
Caratteristiche di uscita elettrica del ricevitore a TP4 |
||||
|
Velocità di segnalazione per corsia |
- |
53.125 |
- |
GBd |
|
Tensione di uscita in modo comune CA (RMS) |
- | - | 17.5 | mV |
|
Tensione di uscita picco-picco differenziale |
- | - | 900 |
mV |
| - | Da definire | - | Interfaccia utente | |
| 24 | - | - | mV | |
|
Chiusura oculare verticale prossimale |
- | - | 7.5 |
dB |
| - | Da definire | - | Interfaccia utente | |
| 24 | - | - | mV | |
| - | - | 7.5 |
dB |
|
|
Rapporto ISI del precursore remoto |
- | Da definire | - | % |
|
Perdita di ritorno della conversione da modo comune a differenziale |
802.3ck 120G-1 |
dB |
||
|
Perdita di rendimento effettiva |
Da definire | - | - |
dB |
|
Discordanza di terminazione differenziale |
- | - | 10 | % |
| - | Da definire | - | ps | |
|
Tensione di modo comune CC |
-350 | - | - | mV |
|
Caratteristiche di ingresso elettrico del trasmettitore a TP1 |
||||
|
Velocità di segnalazione, per corsia |
- |
53.125 |
- |
GBd |
|
Tolleranza differenziale della tensione di ingresso pk-pk |
900 | 2850 | mV | |
|
Perdita di ritorno da modo comune a differenziale |
Equazione 802.3ck (120G-1) |
- | - | - |
|
Perdita di rendimento effettiva |
Da definire | - | - | - |
|
Discordanza di terminazione differenziale |
- | - | 10 | - |
|
Test di input sotto stress del modulo |
Vedi 120G.3.4.1 |
% |
||
|
Intervallo di tolleranza della tensione a terminazione singola |
-0,4 |
- | 3.3 | V |
|
Tensione di modo comune CC |
-350 |
- | 2850 | mV |
Diagramma a blocchi del modulo
Figura 1. Diagramma a blocchi del modulo
OSFP800 800G 2xSR4

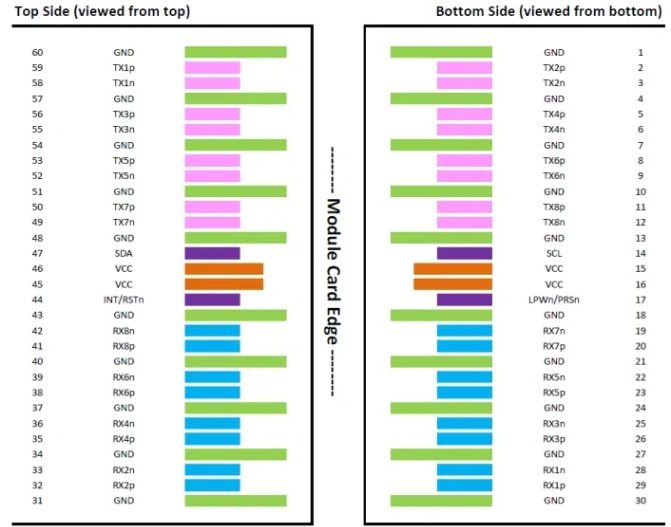

Figura 2. Assegnazione dei contatti OSFP800 800G

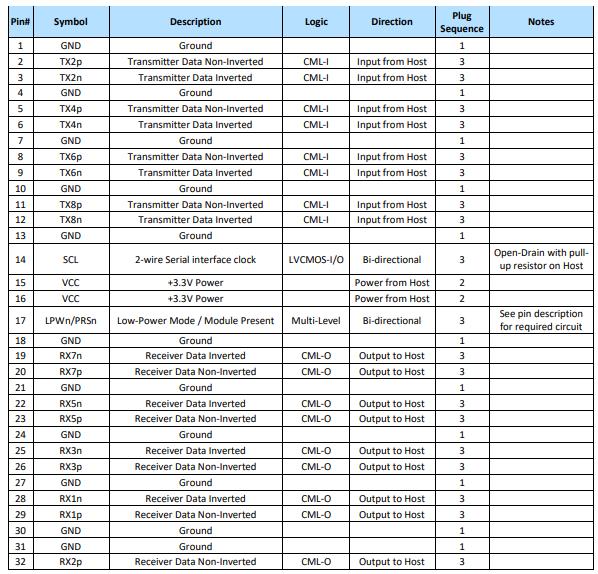

Definizione del contatto del modulo
Interfaccia ottica

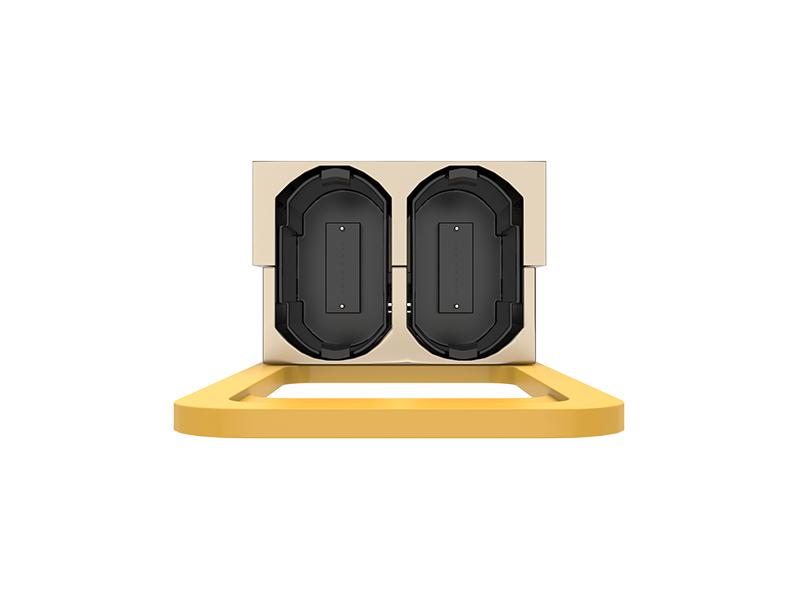

I doppi connettori MPO-12 per OSFP800 2xSR4.
Figura 3. Assegnazioni delle corsie ottiche
Specifiche meccaniche

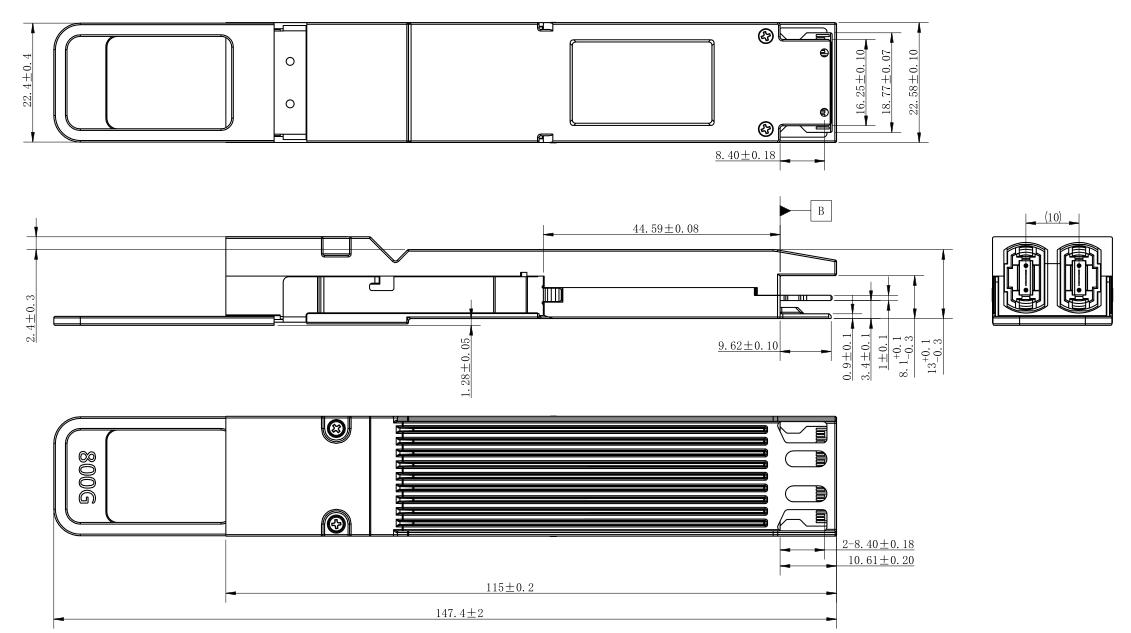

Figura 4. Dimensioni meccaniche
|
Numero di parte |
Descrizione |
|
R12OSFP-800G-2SR4 |
Ricetrasmettitore ottico OSFP800 800G 2xSR4 |
