CARATTERISTICHE:

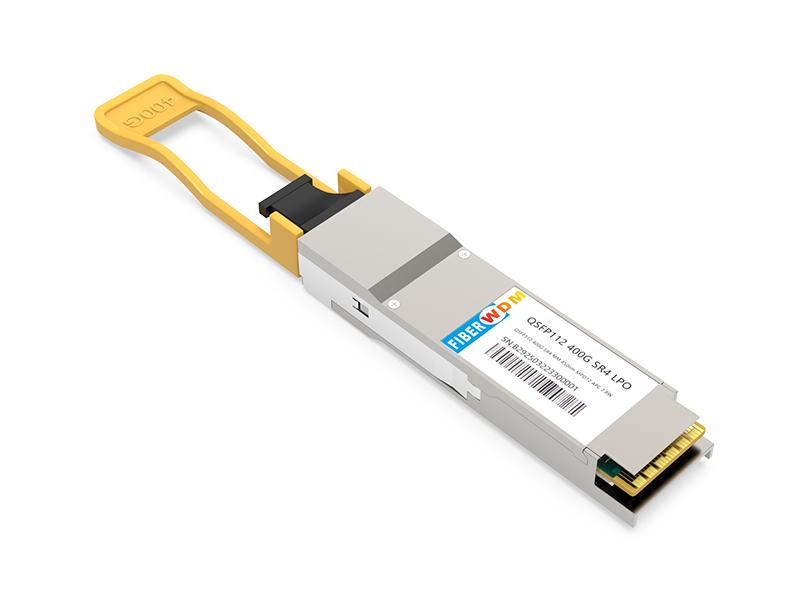

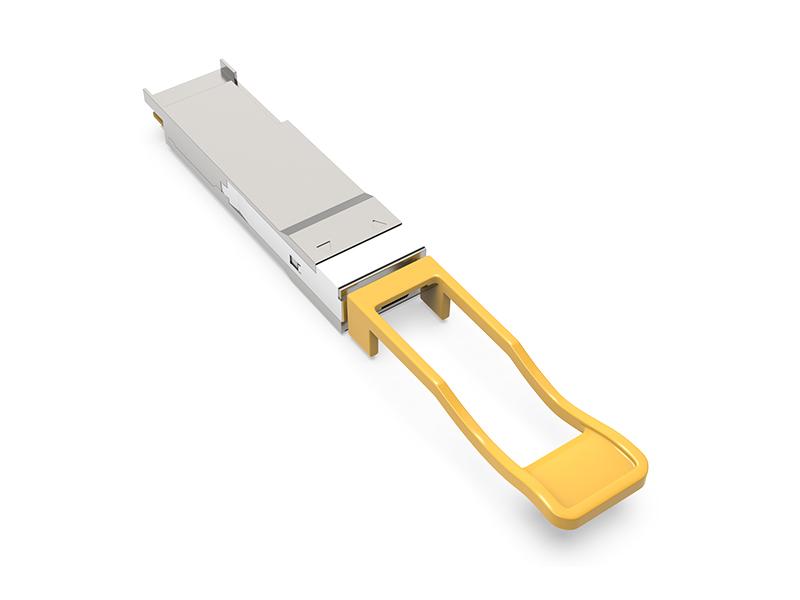

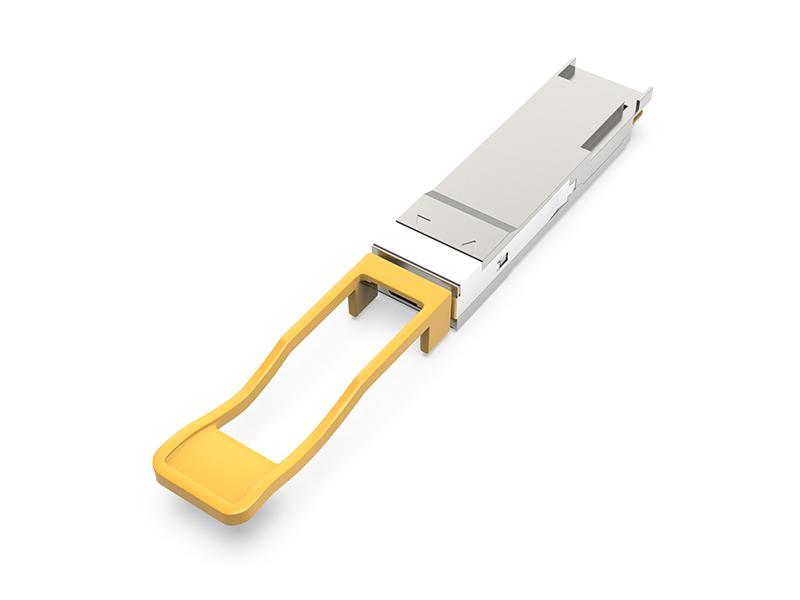

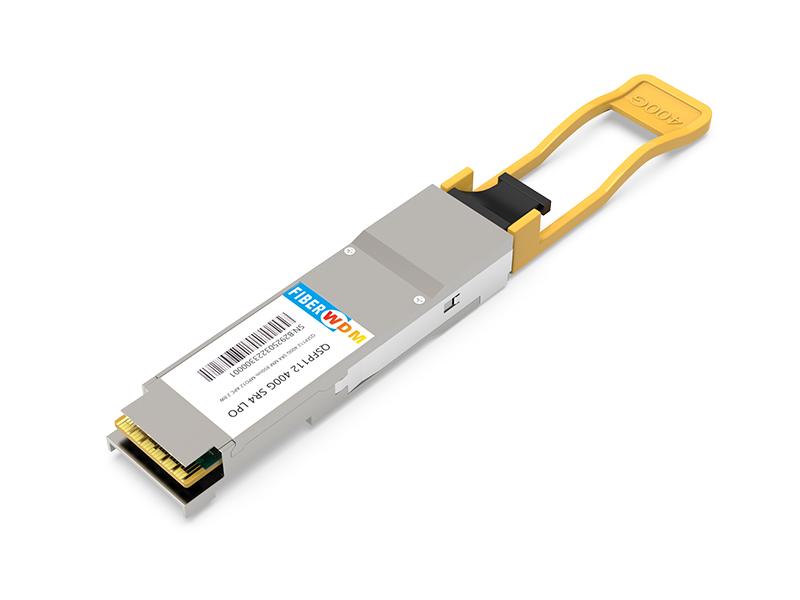

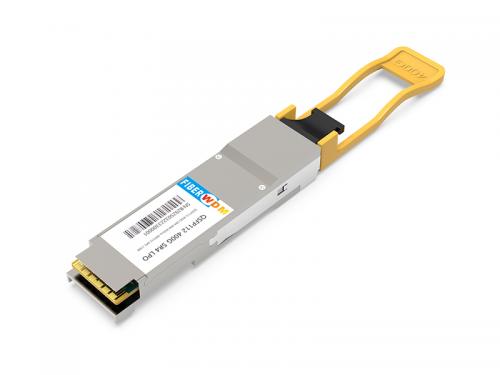

Ricetrasmettitore LPO QSFP112 SR4 400G
Valutazioni massime assolute
Parametro |
Simbolo |
Minimo |
Massimo |
Unità |
Temperatura di conservazione |
TS |
-40 |
85 |
°C |
Tensione di alimentazione |
VCC |
-0,4 |
3.6 | V |
Umidità relativa (senza condensa) |
RH |
5 |
85 |
% |
Condizioni operative consigliate
Parametro |
Simbolo |
Min. |
Tipico |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
TOPR |
0 |
70 | °C | ||
Tensione di alimentazione |
VCC |
3.135 |
3.3 |
3.465 |
V | |
Dissipazione di potenza massima (400G) |
Dipartimento di Polizia |
2.8 | O | |||
Velocità di segnalazione per corsia |
SRL |
53.125 |
GBd |
PAM4 |
Specifiche ottiche del trasmettitore
Parametro |
Simbolo |
Min. |
Tipico |
Massimo |
Unità |
lunghezza d'onda |
λC |
844 | 850 |
863 |
nanometro |
larghezza spettrale RMS |
∆λrms |
0,6 |
nanometro |
||
Potenza di lancio media, per corsia |
AOPL |
-1.0 |
3.0 |
dBm |
|
Potenza di lancio media del trasmettitore OFF, ciascuna corsia |
TOFF |
-30 |
dBm |
||
Rapporto di estinzione, ogni corsia |
Pronto Soccorso |
3 |
dB |
||
Tolleranza della perdita di ritorno ottico |
ORL |
14 |
dB |
||
Riflettanza del trasmettitore |
TR |
-26 |
dB |
Specifiche ottiche del ricevitore
Parametro |
Simbolo |
Min. |
Tipico |
Massimo |
Unità |
lunghezza d'onda |
λC |
842 |
850 | 863 |
nanometro |
Soglia di danno, potenza ottica media, ogni corsia |
AOPD |
5 |
dBm |
||
Potenza di ricezione media, ogni corsia |
AOPR |
-6.3 |
4.0 |
dBm |
|
Ricezione potenza (OMAouter), ogni corsia |
OMAR |
3.5 |
dBm |
||
Riflettanza del ricevitore |
RR |
-20 |
dB |

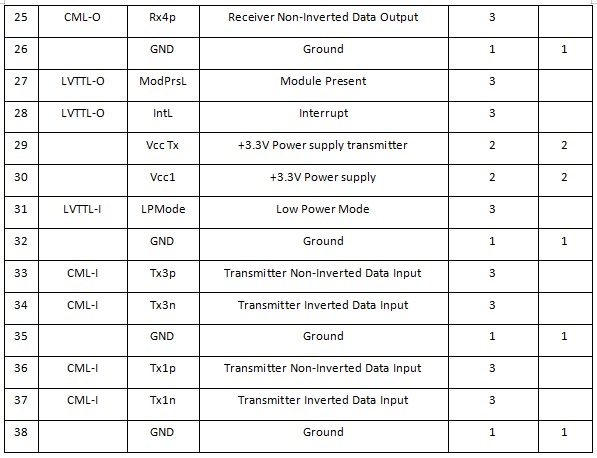

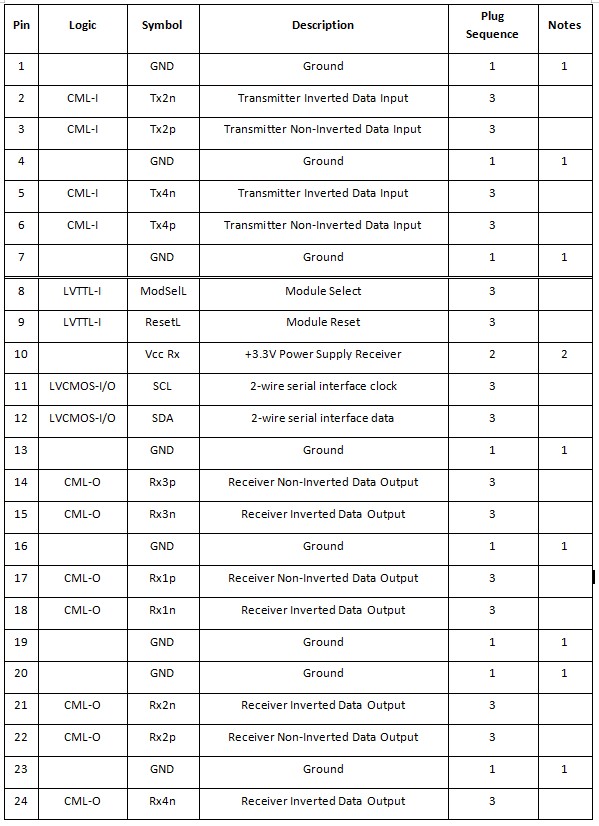

Definizioni dei pin

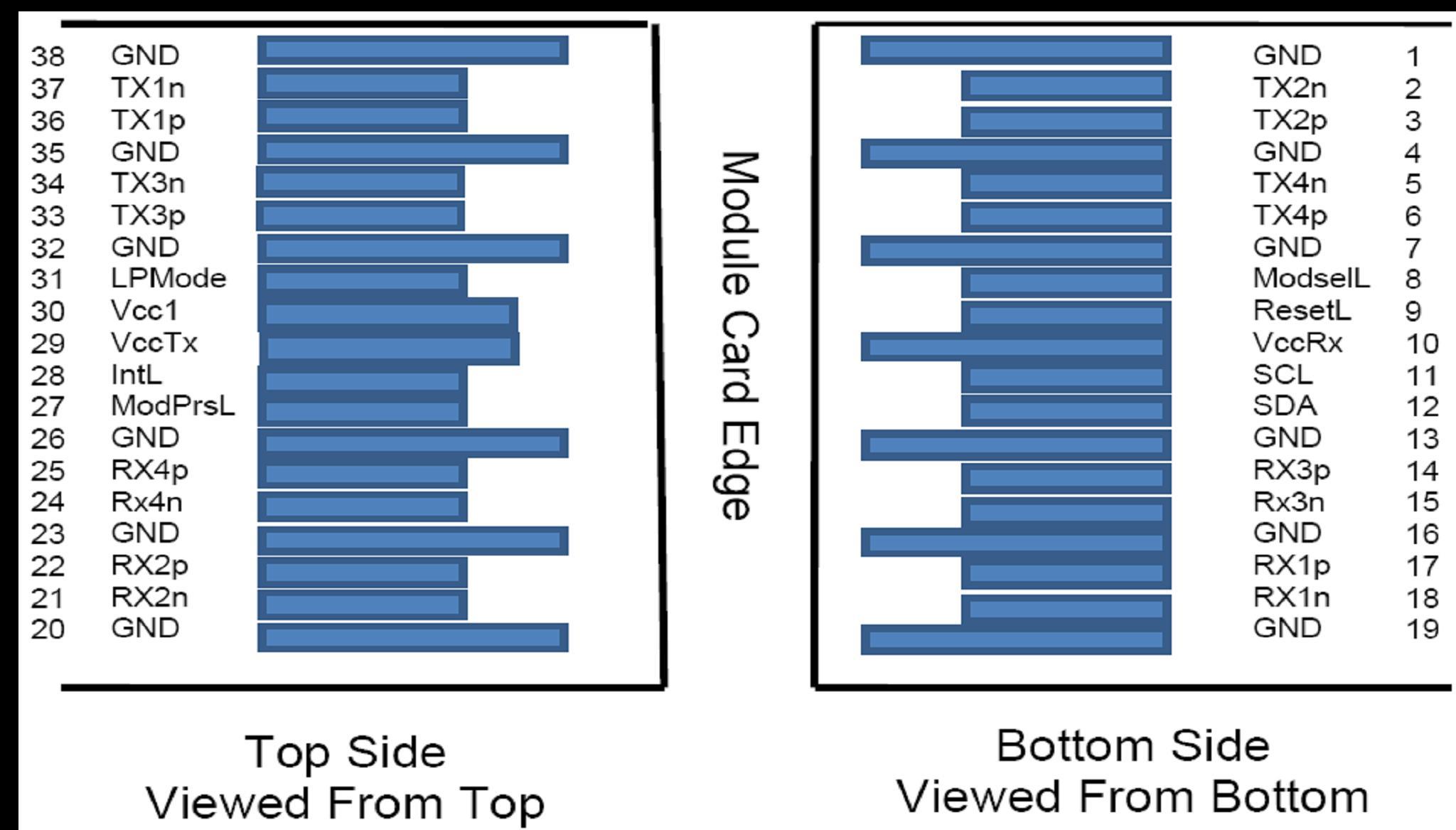

Figura 1 – Layout del modulo pad
Note:
1. GND è il simbolo del segnale e dell'alimentazione (potenza) comuni per il modulo QSFP56. Tutti i segnali sono comuni all'interno del modulo QSFP56 e tutte le tensioni del modulo sono riferite a questo potenziale, salvo diversa indicazione. Collegarli direttamente al piano di massa comune del segnale della scheda host.
2. Vcc Rx, Vcc1 e Vcc Tx sono gli alimentatori del ricevitore e del trasmettitore e devono essere applicati contemporaneamente. Il filtraggio consigliato dell'alimentazione della scheda host è mostrato nelle figure seguenti. Vcc Rx, Vcc1 e Vcc Tx possono essere collegati internamente al modulo QSFP56 in qualsiasi combinazione. I pin del connettore sono classificati per una corrente massima di 500 mA ciascuno.

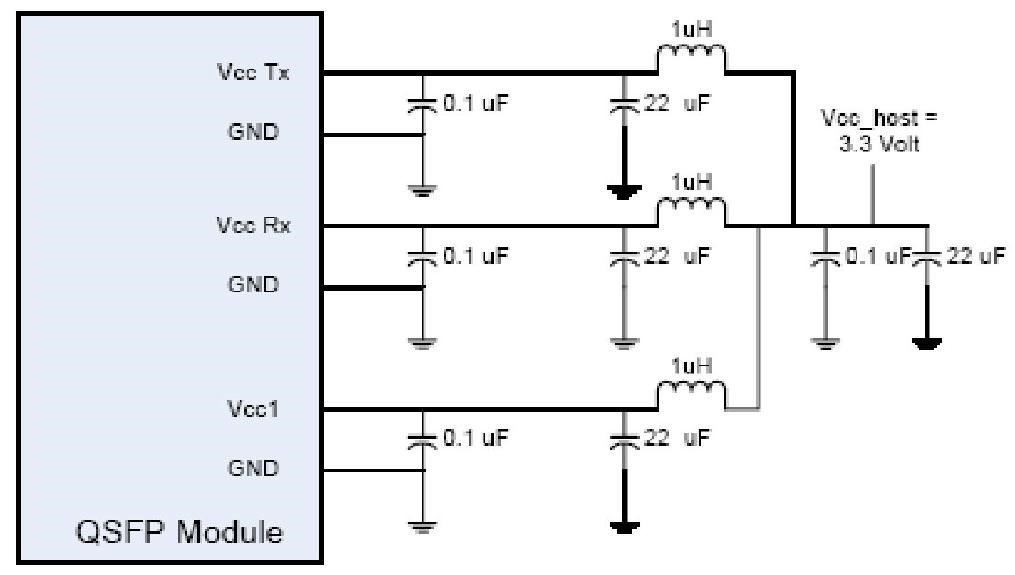

Figura 2. Filtro di alimentazione consigliato

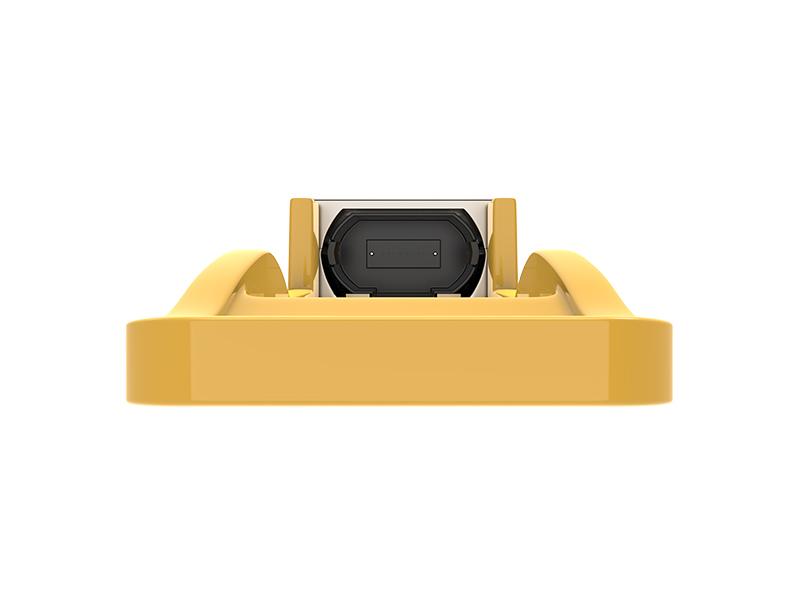

Interfaccia ottica e dimensioni meccaniche

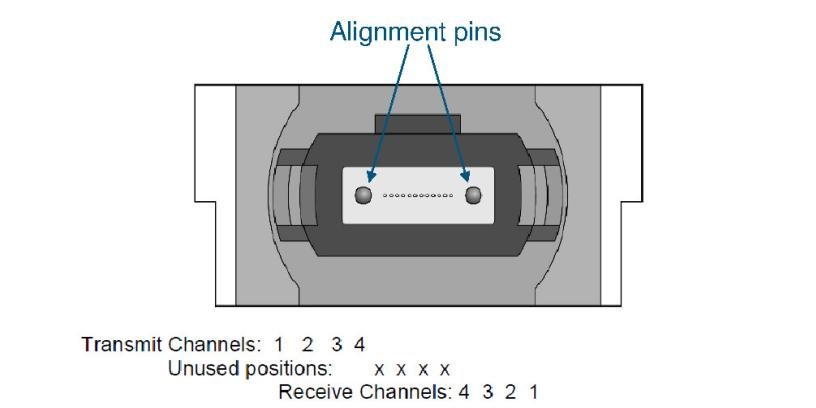

Figura 3 – Orientamento del canale e del connettore ottico per il connettore MPO

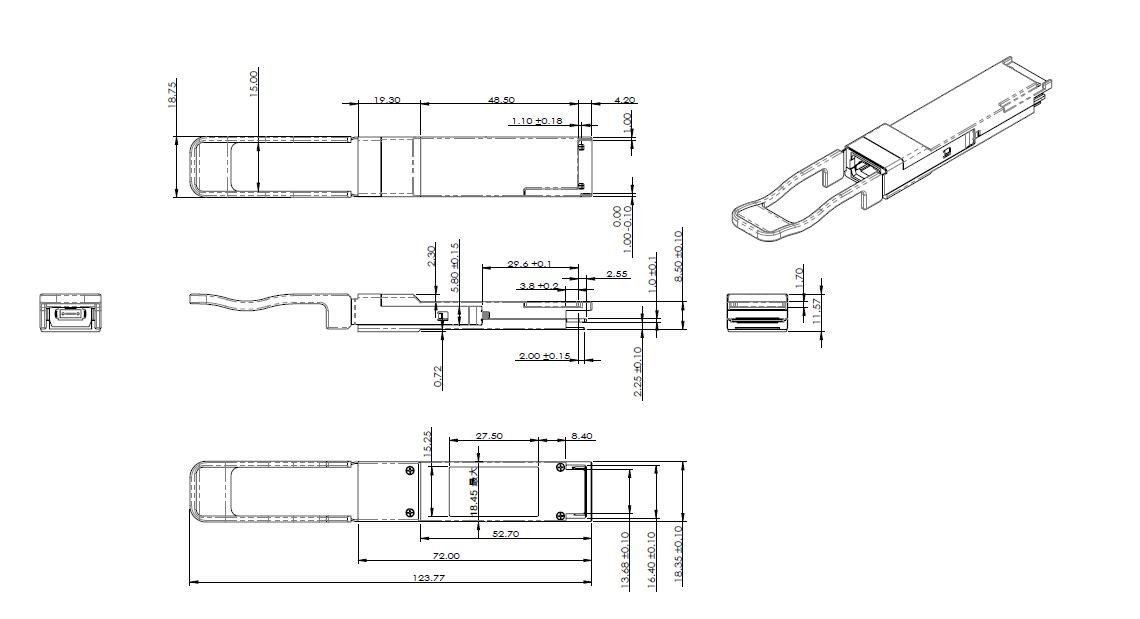

Figura 4 – Dimensioni meccaniche.
Informazioni per l'ordine
Numero di parte |
Descrizione |
QS112-400G-LPO-SR4 |
400 Gb/s, QSFP112, MPO-12APC, MMF da 850 nm, SR4, LPO |
