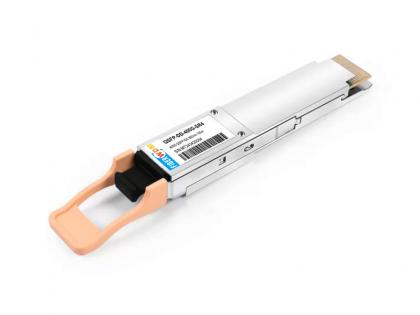

Ricetrasmettitore ottico 400G OSFP SR4 MM MPO12 IB

Caratteristiche

Interfaccia ottica seriale OSFP

Interfaccia elettrica 4x100G PAM4 rifasata 400GAUI-4
Cavo ottico attivo
Array VCSEL a 4 canali e array di fotorilevatori PIN a 4 canali
Lunghezza massima del collegamento di 60 m su OM3 o 100 m su OM4

Conforme OSFP MSA

Fattore di forma OSFP hot plug
Conforme alle specifiche del modulo OSFP Rev 5.0
Conforme a CMIS 5.2

Protocollo di sostegno

Conforme a IEEE 802.3db
Conforme a IEEE 802.3ck

Basso consumo energetico

Meno di 8 W nell'intervallo di temperatura compreso tra 0 e 70 ℃

Applicazioni

400GBASE-SR4 400G Ethernet
Banca dati

Informarsi ora Scarica

Categorie

Prodotti caldi

Dettagli del prodotto

Specifiche 400G OSFP SR4
Ricetrasmettitore NVIDIA a doppia porta

400G,1xNDR, OSFP, 1xMPO12 APC, 850nm MMF, fino a 100 m, alettato.

OSFP400GSR4

Diagramma a blocchi funzionali (ciascuna estremità)

Descrizione generale

400G OSFP SR4 è un OSFP in fibra ottica a quattro canali, parallelo, collegabile per applicazioni 400Gigabit Ethernet. Questo ricetrasmettitore è un modulo ad alte prestazioni per la comunicazione dati a corto raggio e l'applicazione di interconnessione. Integra quattro corsie dati in ciascuna direzione con 4x53.125GBd. La lunghezza di OSFP SR4 arriva fino a 60 metri su OM3 MMF o 100 metri su OM4 MMF. Questo modulo è progettato per funzionare su sistemi in fibra multimodale utilizzando una lunghezza d'onda nominale di 850 nm.

Valutazioni massime assolute

Parametro	Simbolo	minimo	Massimo	Unità
Temperatura di conservazione	Ts	-40	85	°C
Temperatura operativa della custodia	Superiore	0	70	°C
Umidità relativa (senza condensa)	RH	15	85	%
Tensione di alimentazione	Vcc	-0,5	3.6	V
Soglia di danno al ricevitore, per corsia	PRdmg	5		dBm

Condizioni Operative Raccomandate

Parametro	Simbolo	minimo	Massimo	Unità
Temperatura della custodia operativa	Superiore	0	70	°C
Umidità relativa (senza condensa)	RH	15	85	%
Tensione di alimentazione	Vcc	3.135	3.465	V
Consumo energetico totale	PC	-	8	W
Corrente di fornitura per estremità			2,55	UN
Velocità in bit	BR		425	Gbps
Lunghezza della fibra su OM3 MMF			60	M
Lunghezza della fibra su OM4 MMF			100	M
Frequenza dell'orologio I2C	0		400	kHz

Appunti:

1. In condizioni di tensione di alimentazione operativa di 3,465 V e temperatura della custodia di 70 ℃

Interfaccia ottica del trasmettitore

Parametro		Simbolo	minimo	Tipico	Massimo	Unità
Velocità dati per corsia		DR		53.125		GBd
Formato di modulazione			PAM4
Lunghezza d'onda centrale1		λ	840	860	868	nm
Ampiezza spettrale RMS		σ			0,6	nm
Potenza di lancio media, per ciascuna corsia		Pav	-4.6		4	dBm
Potenza ottica OMA, ciascuna corsia, max		POMA	3.5			dBm
OMAesterno, ogni corsia min	massimo (TECQ, TDECQ) <1,8 dB		massimo [-2.6 , massimo(TECQ,TECQ) –4.4]			dBm
OMAesterno, ogni corsia min	1,8 < massimo (TECQ, TDECQ) < 4,4 dB		massimo [-2.6 , massimo(TECQ,TECQ) –4.4]			dBm
Chiusura dell'occhio del trasmettitore e della dispersione (TDECQ), ciascuna corsia		TDECQ			4.4	dB
Chiusura dell'occhio del trasmettitore per PAM4 (TECQ), ciascuna corsia		TECQ			4.4	dB
Tasso di estinzione		E.R	2.5			dB
Escursione di potenza del trasmettitore, ciascuna corsia					2.3	dBm
Tolleranza della perdita di ritorno ottica		ORLT			14	dB
Potenza ottica per TX DISABILITA					-30	dBm
Flusso circondatob2			≥86% a 19 um ≤30% a 4,5 μm
Flusso circondatob2			≥86% a 19 um ≤30% a 4,5 μm

Appunti:

1. Definiti in base alle prestazioni del laser utilizzato.

2. Misurato in fibra di tipo A1a.2 o tipo A1a.3 o A1a.4, 50 um, in conformità con IEC 61280-1-4

Interfaccia ottica del ricevitore

Parametro		Simbolo	minimo	Tipico	Massimo	Unità
Velocità dati per corsia		BR		53.125		GBD
Formato di modulazione			PAM4
Lunghezza d'onda centrale1		λ	842	885	948	nm
Soglia di danno			5			dBm
Potenza di ricezione media, ciascuna corsia			-6.4		4	dBm
Ricevi energia, ciascuna corsia (OMAouter)						dBm
Riflettanza del ricevitore		Rr				dB
Sensibilità del ricevitore, ciascuna corsia1			RS = massimo (-4,6, TECQ –6,4)			dBm
Sensibilità del ricevitore stressata, ciascuna corsia					-2	dBm
Rx LOS	Affermare		-15			dBm
	De-asserire				-7,5	dBm
	Isteresi		0,5		5	dB

Appunti:

1. La sensibilità del ricevitore è informativa ed è definita per un trasmettitore con un valore di TECQ. Misurato con segnale di test di conformità su TP3 per BER = 2,4E-4 Pre-FEC.

Specifiche elettriche

Parametro	minimo	Tipico	Massimo	Unità
Rapporto errore bit pre FEC			2.4E-4
Rapporto errore bit post FEC			1E-12
Trasmettitore (ogni corsia)
Tolleranza differenziale picco-picco della tensione di ingresso	750			mV
Mancata corrispondenza della terminazione differenziale			10	%
Altezza degli occhi	10			mV
Perdita di ritorno da modo comune a modo differenziale	Equazione IEEE802.3ck (120G–1)			dB
Chiusura verticale degli occhi			12	dB
Perdita di rendimento effettiva	7.3			dB
Tempo di transizione	10			p.s
Ricevitore (ogni corsia)
Oscillazione differenziale dell'uscita dati	300		900	mVpp
Mancata corrispondenza della terminazione differenziale			10	%
Altezza degli occhi	15			mV
Chiusura verticale degli occhi			12	dB
Perdita di ritorno da modo comune a modo differenziale	Equazione IEEE802.3ck (120G–1)
Perdita di rendimento effettiva	8.5			dB
Tempo di transizione	8.5			p.s

Dimensioni della confezione

mostra le dimensioni dell'imballo del modulo. Le dimensioni del pacchetto sono specificate nel MSA OSFP.

OSFP400GSR4

Dimensioni della confezione

informazioni sull'ordine

Numero di parte

Temperatura

Allineare

Distanza

Tipo di fibra

E/O

O/E

Ottico

Interfaccia

R12OSFP-400G-SR4

Da 0 a 70 ℃

100 metri

MMF

VCSEL

850 nm

SPILLO

MPO12
