Il transceiver 400G QSFP112 SR4 è progettato per trasmettere e ricevere collegamenti dati ottici seriali fino a una velocità di 106,25 Gb/s (per canale) tramite il formato di modulazione PAM4 su fibra multimodale. Si tratta di un modulo transceiver hot-plug di piccole dimensioni con rapporto di estinzione ottica integrato di 2,5 dB e VCSEL ad alte prestazioni. È conforme alle specifiche Ethernet 400G e QSFP112 MSA.

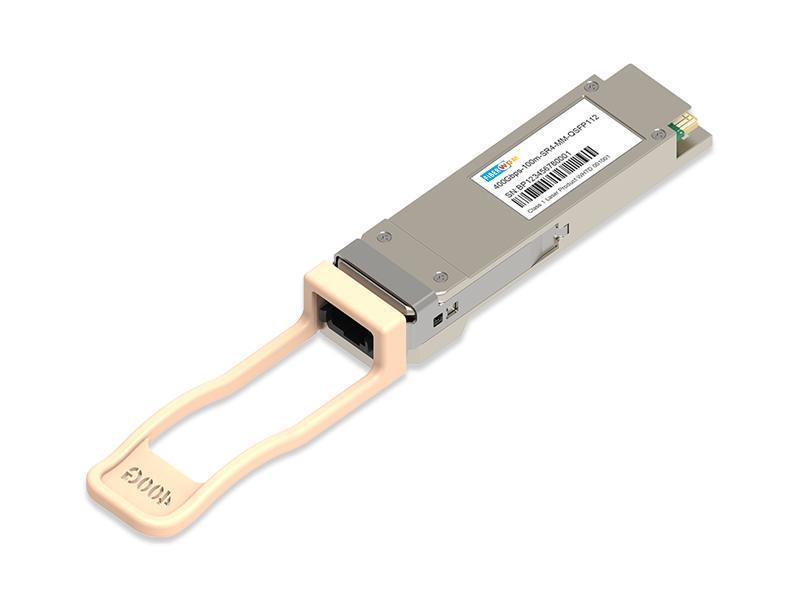

Ricetrasmettitore QSFP112 400G BASE-SR4 850nm 100m
Applicazione
Caratteristiche
Specifica
| Parametro | Simbolo | Unità | Minimo | Tipo | Massimo | Note |
| Trasmettitore (per corsia) | ||||||
| Velocità di segnalazione per corsia | GBd | 53,125±100pm | ||||
| Formato di modulazione | PAM4 | |||||
| Lunghezza d'onda centrale | nanometro | 844 | 850 | 863 | ||
| Larghezza spettrale RMS | RMS | dB | 0,6 | |||
| Potenza di lancio media per corsia | TXPx | dBm | -4.6 | 4 | ||
| Ampiezza di modulazione ottica esterna per corsia | OMAouter | dBm | -2.6 | 3.5 | ||
| Escursione del trasmettitore, ogni corsia | DPx | dB | 2.3 | |||
|
Chiusura dell'occhio di penalità per trasmettitore e dispersione per PAM4, ciascuna corsia |
TDECQ | dB | 4.4 | |||
|
Potenza media di lancio del trasmettitore spento, ciascuna corsia |
dBm | -30 | ||||
| Tempo di transizione del trasmettitore | Tr、Tf | ps | 17 | |||
| Rapporto di estinzione ottica | Pronto Soccorso | dB | 2.5 | |||
| RIN 12 OMA | dB/Hz | -132 | ||||
| Tolleranza della perdita di ritorno ottico | dB | 12 | ||||
| Flusso circondato | ≥86% a 19 mm, ≤30% a 4,5 mm | |||||
| Parametro | Simbolo | Unità | Minimo | Tipo | Massimo | Note |
| Ricevitore (per corsia) | ||||||
| Velocità di segnalazione per corsia | GBd | 53,125±100pm | ||||
| Formato di modulazione | PAM4 | |||||
| Lunghezza d'onda operativa in ingresso | nanometro | 842 | 948 | |||
| Soglia di danno per corsia | DT | dBm | 5 | |||
| Potenza di ricezione media per corsia | RXPx | dBm | -6.4 | 4 | ||
| Ricevi potenza OMAouter per corsia | OMAouter | dBm | 3.5 | |||
| Riflettanza del ricevitore | Rfl | -12 | ||||
|
Sensibilità del ricevitore (OMAouter), ciascuna corsia |
dBm | -4.6 | ||||
| Sensibilità allo stress (OMAouter) | 5 | dBm | -2 |
BER=2.4E-4 TDECQ=4.4 |
||
Informazioni per l'ordine
| Numero di parte | Specifiche | Applicazione | ||||||||
| Pacchetto | Velocità dati | Laser | Potenza ottica | Rivelatore | Sensibilità | Temporaneo | Portata | Altri | ||
|
RQ112-400G-SR4 |
QSFP112 | 400G | VCSEL | -4,6~4 dBm | SPILLO | <-4,6 dBm@OMA | 0~70 ℃ | 100 milioni | Direttiva RoHS |
Base SR4 da 400G |
Valutazioni massime assolute
| Parametro | Simbolo | Unità | Minimo | Massimo |
| Intervallo di temperatura di conservazione | Ts | °C | -40 | +85 |
| Umidità relativa | RH | % | 5 | 95 |
| Tensione di alimentazione | Vcc | V | -0,5 | +4.0 |
Condizioni operative consigliate
| Parametro | Simbolo | Unità | Minimo | Tipo | Massimo |
| Intervallo di temperatura del caso operativo | Tc | °C | 0 | / | 70 |
| Tensione di alimentazione | Vcc | V | 3.135 | 3.3 | 3.465 |
Interfaccia ottica

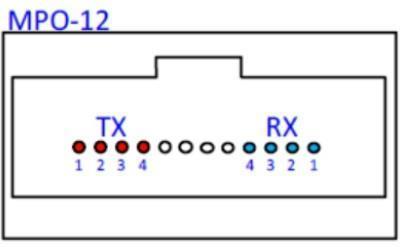

Figura 1 Sequenza di corsie ottiche
Diagramma di principio
Figura 2 Diagramma del principio del modulo
Definizione di porte elettriche
| Parametro | Simbolo | Unità | Minimo | Tipo | Massimo | Note |
| Tensione di alimentazione | VCC | V | 3.14 | 3.47 | ||
| Corrente di alimentazione | CPI | mA | 3000 | |||
| Tempo di inizializzazione dell'accensione del ricetrasmettitore | SM | 2000 | ||||
| Trasmettitore | ||||||
| Velocità di segnalazione PAM4 per corsia | BR | GBd | 53.125 | PAM4 | ||
| Tolleranza della tensione di ingresso a terminazione singola | VinT | V | -0,3 | 4.0 | ||
| Oscillazione differenziale dell'input dei dati | Numero di telaio | mVp-p | 880 | |||
| Rumore di modo comune (RMS) | mV | 17.5 | ||||
|
Differenziale Differenziale Resistenza di Terminazione Disadattamento |
% | 10 | ||||
|
Ricevitore |
||||||
|
Velocità di segnalazione PAM4 per corsia |
GBd | 53.125 | ||||
|
Tensione di uscita a terminazione singola |
VoutR | V | 0,45 | |||
|
Oscillazione differenziale dell'output dei dati |
Vout,PP | mVp-p | 900 | |||
|
Rumore di modo comune (RMS) |
mV | 17.5 | ||||
|
Differenziale Differenziale Resistenza di Terminazione Disadattamento |
% | 10 | ||||
|
Comunicazione IIC |
||||||
|
Frequenza di clock IIC (modalità veloce) |
MHz | 1 | ||||
|
Allungamento dell'orologio |
noi | 500 | ||||
|
Tempo di conservazione dei dati |
ns | 300 | ||||

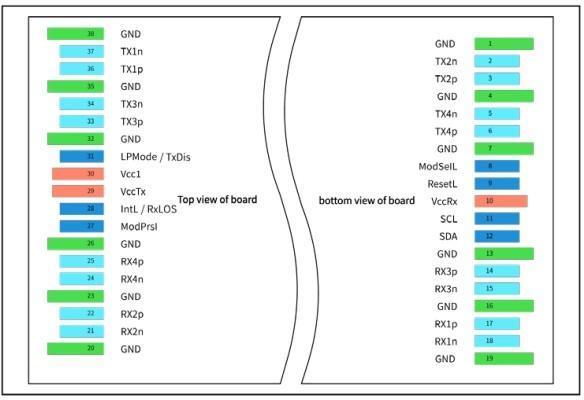

Figura 3 Dettagli dei pin-out elettrici
Descrizioni dei pin
| Numero PIN | Logica | Simbolo | Descrizione | Nota |
| 1 | Terra | Terra | 1 | |
| 2 | LMC-I | Tx2n | Ingresso dati invertito del trasmettitore | |
| 3 | LMC-I | Tx2p | Uscita dati non invertita del trasmettitore | |
| 4 | Terra | Terra | 1 | |
| 5 | LMC-I | Tx4n | Ingresso dati invertito del trasmettitore | |
| 6 | LMC-I | Tx4p | Uscita dati non invertita del trasmettitore | |
| 7 | Terra | Terra | 1 | |
| 8 | LVTTL-I | ModSelL | Selezionare | |
| 9 | LVTTL-I | ReimpostaL | Reset | |
| 10 | VccRx | Ricevitore di alimentazione +3,3 V | 2 | |
| 11 | LVCOMS-I/O | SCL | Orologio con interfaccia seriale a 2 fili | |
| 12 | LVCOMS-I/O | Avventista del Settimo Giorno | Dati dell'interfaccia seriale a 2 fili | |
| 13 | Terra | Terra | 1 | |
| 14 | LMC-0 | Rx3p | Uscita dati non invertita del ricevitore | |
| 15 | LMC-0 | Rx3n | Uscita dati invertita del ricevitore | |
| 16 | Terra | Terra | 1 | |
| 17 | LMC-0 | Rx1p | Uscita dati non invertita del ricevitore | |
| 18 | LMC-0 | Rx1n | Uscita dati invertita del ricevitore | |
| 19 | Terra | Terra | 1 | |
| 20 | Terra | Terra | 1 | |
| 21 | LMC-0 | Rx2n | Uscita dati invertita del ricevitore | |
| 22 | LMC-0 | Rx2p | Uscita dati non invertita del ricevitore | |
| 23 | Terra | Terra | 1 | |
| 24 | LMC-0 | Rx4n | Uscita dati invertita del ricevitore | |
| 25 | LMC-0 | Rx4p | Uscita dati non invertita del ricevitore | |
| 26 | Terra | Terra | 1 | |
| 27 | LVTTL-0 | ModPrsL | Presente | |
| 28 | LVTTL-0 | IntL/RxLOS | Interruzione/RxLOS opzionale | |
| 29 | VccTx | Trasmettitore di alimentazione +3,3 V | 2 | |
| 30 | Vcc1 | Alimentazione +3,3 V | 2 | |
| 31 | LVTTL-I | LPMode/TxDis | Modalità a basso consumo/disattivazione TX opzionale | |
| 32 | Terra | Terra | 1 | |
| 33 | LMC-I | Tx3p | Ingresso dati invertito del trasmettitore | |
| 34 | LMC-I | Tx3n | Uscita dati non invertita del trasmettitore | |
| 35 | Terra | Terra | 1 | |
| 36 | LMC-I | Tx1p | Ingresso dati invertito del trasmettitore | |
| 37 | LMC-I | Tx1n | Uscita dati non invertita del trasmettitore | |
| 38 | Terra | Terra | 1 | |
| 39 | Terra | Terra | 1 | |
| 40 | LMC-I | Tx6n | Ingresso dati invertito del trasmettitore | |
| 41 | LMC-I | Tx6p | Uscita dati non invertita del trasmettitore | |
| 42 | Terra | Terra | 1 | |
| 43 | LMC-I | Tx8n | Ingresso dati invertito del trasmettitore | |
| 44 | LMC-I | Tx8p | Uscita dati non invertita del trasmettitore | |
| 45 | Terra | Terra | 1 | |
| 46 | Prenotato | Per uso futuro | 3 | |
| 47 | VS1 | Modulo specifico del fornitore 1 | 3 | |
| 48 | VccRx1 | Ricevitore di alimentazione +3,3 V | 2 | |
| 49 | VS2 | Modulo specifico del fornitore 2 | 3 | |
| 50 | VS3 | Modulo specifico del fornitore 3 | 3 | |
| 51 | Terra | Terra | 1 |
Note:
1. GND è il simbolo per il segnale e l'alimentazione (potenza) comuni per il modulo QSFP112. Tutti sono comuni all'interno del modulo QSFP112 e tutte le tensioni sono riferite a questo potenziale, salvo diversa indicazione. Collegarli direttamente al piano di massa comune del segnale della scheda host. 2. Vcc Rx, Vcc1 e Vcc Tx sono gli alimentatori del ricevitore e del trasmettitore e devono essere applicati contemporaneamente. I requisiti, definiti per il lato host del connettore della scheda Host Edge, sono elencati nella Tabella 4. Il filtraggio dell'alimentazione consigliato per la scheda host è mostrato nella Figura 4. Vcc Rx, Vcc1 e Vcc Tx possono essere collegati internamente al modulo QSFP112 in qualsiasi combinazione. I pin del connettore sono ciascuno classificato per una corrente massima di 1,5 A (una corrente massima di 2,0 A è richiesta per un'elevata potenza del modulo di 15-20 W).
Mappa di memoria del modulo

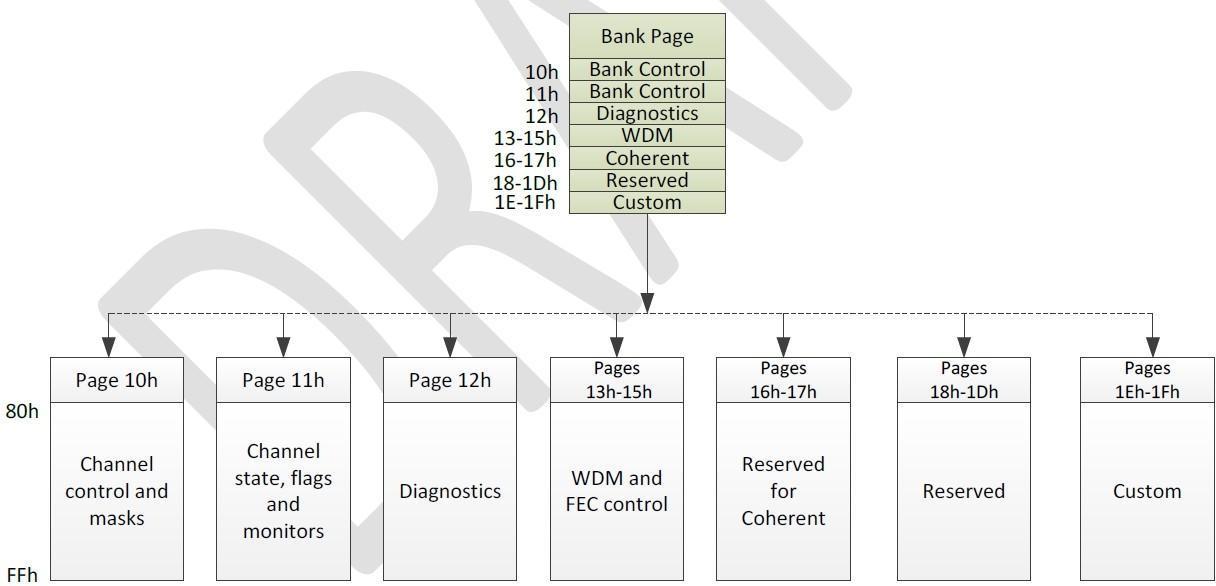

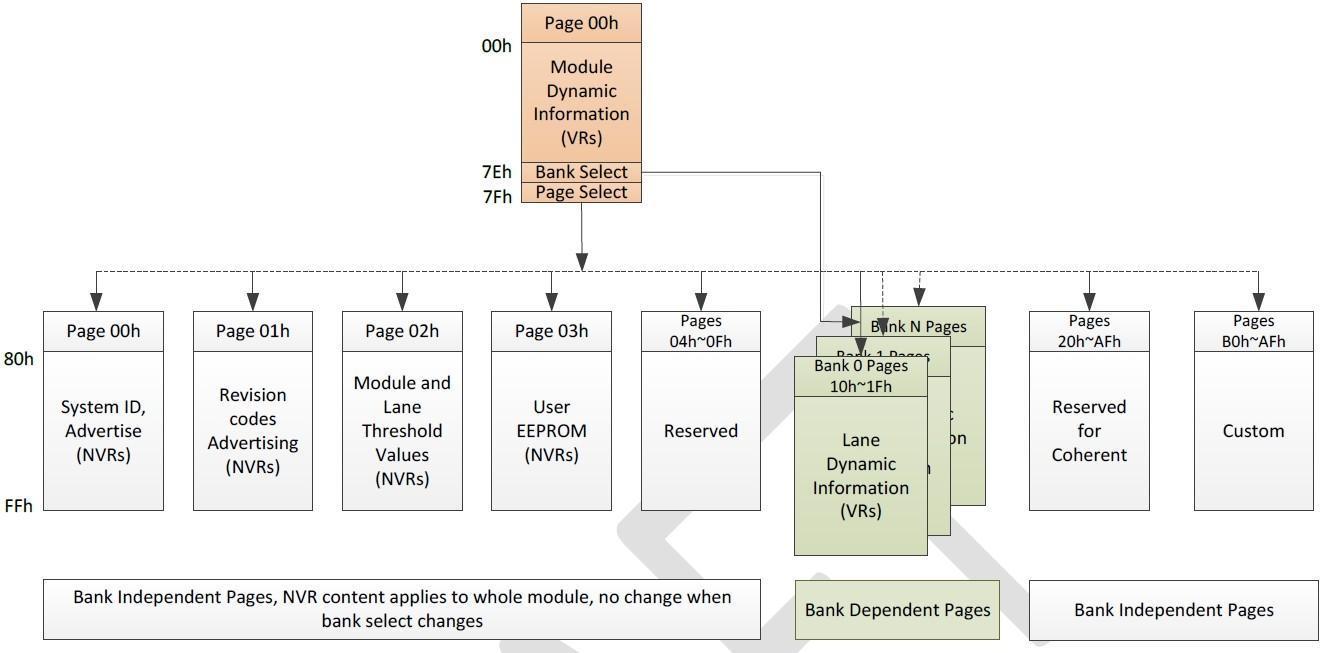

Figura 4 Mappa della memoria diagnostica digitale
Filtraggio dell'alimentazione della scheda host

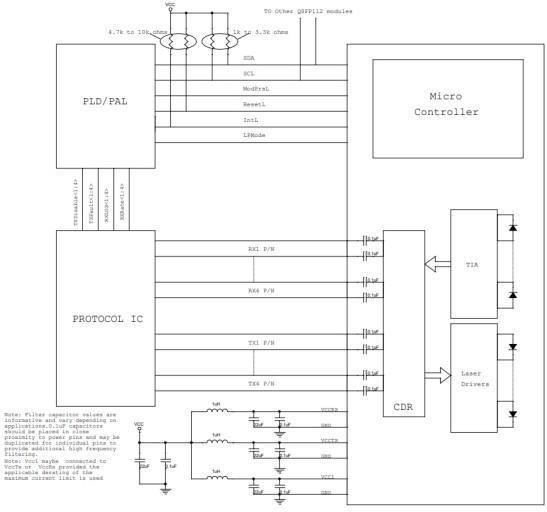

Qualsiasi caduta di tensione attraverso una rete di filtri sull'host viene conteggiata ai fini della precisione del punto di regolazione CC dell'host. Per mantenere la tensione richiesta al connettore della scheda Host Edge, è necessario utilizzare induttori con resistenza CC inferiore a 0,1 Ohm. La Figura 5 mostra l'interfaccia transceiver/host suggerita.

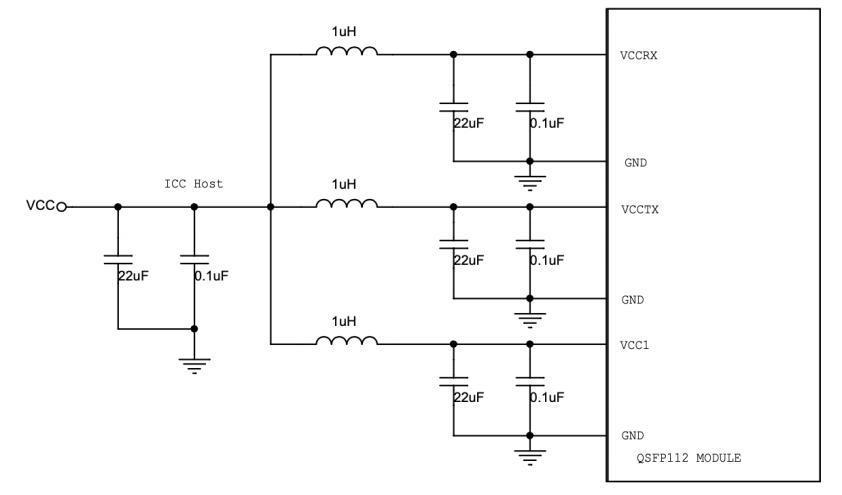

Figura 5 Filtraggio dell'alimentazione della scheda host consigl
