Il DWDM MUX/DEMUX a 8 canali è progettato da FIBERWDM, lunghezza d'onda da C21 a C28 (1560,61 nm ~ 1554,94 nm), (a proposito, possiamo supportare altre onde personalizzate); in conformità con la griglia ITU-T G.694.1 100 GHZ, massimizza la capacità della gamma di banda C.
Il MUX DWDM a fibra singola a 8 canali è un dispositivo modulare LGX box totalmente passivo, può essere inserito nel rack 1 U a 2 slot; la perdita di inserzione del prodotto è: porte di lunghezza d'onda <2,4 dB, linea <3,5 dB.

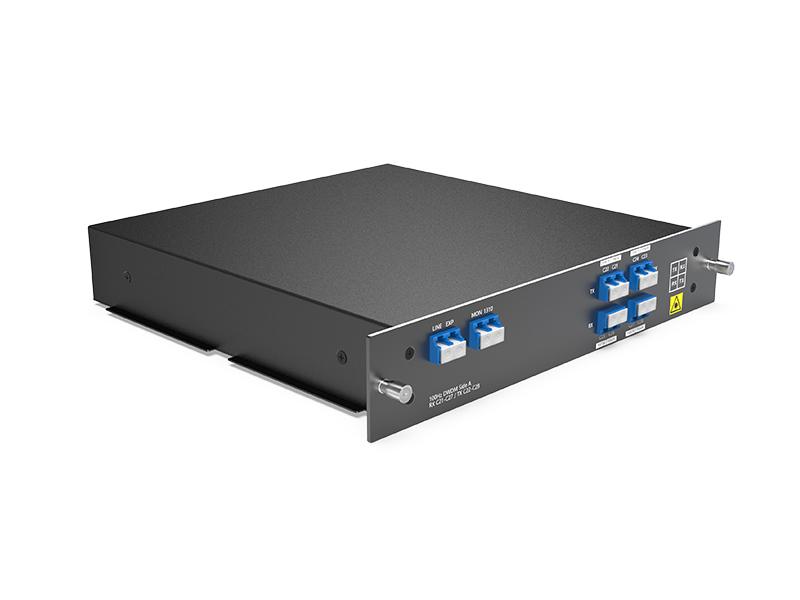

Fibra singola 4CH 8 onde C21-C28 DWDM MUX/DEMUX, con EXP, 1310nm e porta monitor, LC/UPC, LGX Box e 2 slot 1U Rack
Il DWDM MUX/DEMUX a 8 canali è progettato da FIBERWDM, lunghezza d'onda da C21 a C28 (1560,61 nm ~ 1554,94 nm), (a proposito, possiamo supportare altre onde personalizzate); in conformità con la griglia ITU-T G.694.1 100 GHZ, massimizza la capacità della gamma di banda C.
Il MUX DWDM a fibra singola a 8 canali è un dispositivo modulare LGX box totalmente passivo, può essere inserito nel rack 1 U a 2 slot; la perdita di inserzione del prodotto è: porte di lunghezza d'onda <2,4 dB, linea <3,5 dB.

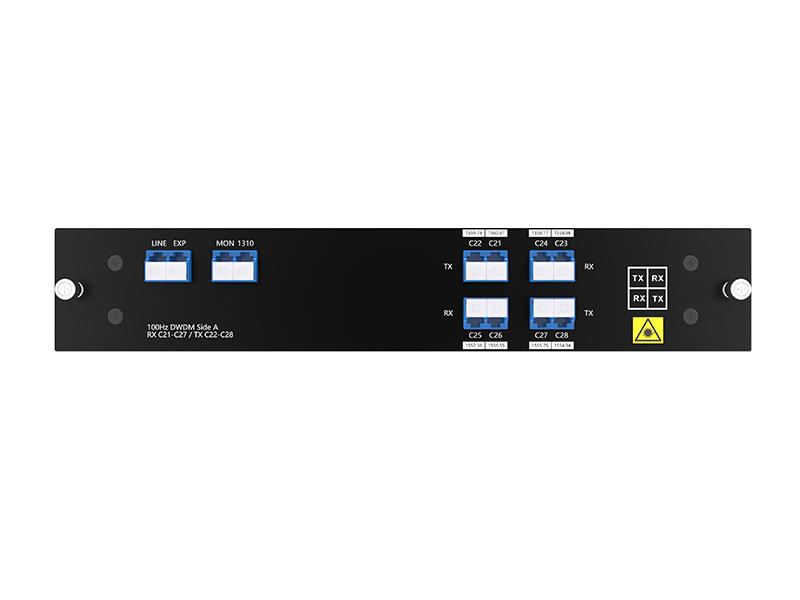

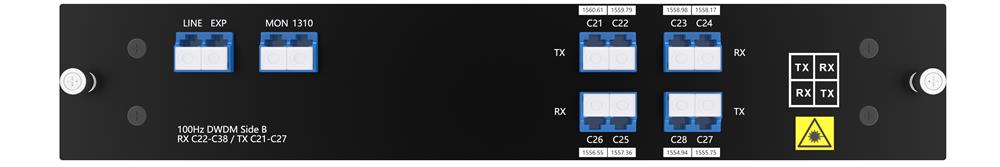

Pannello del prodotto

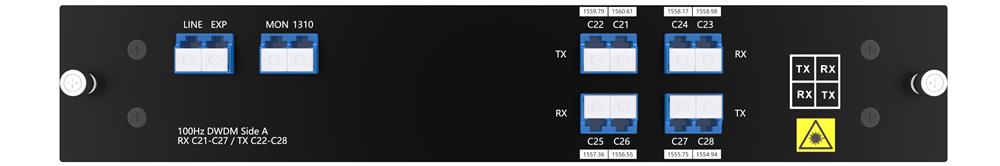

4CH DWDM MUX/DEMUX Fibra singola lato A

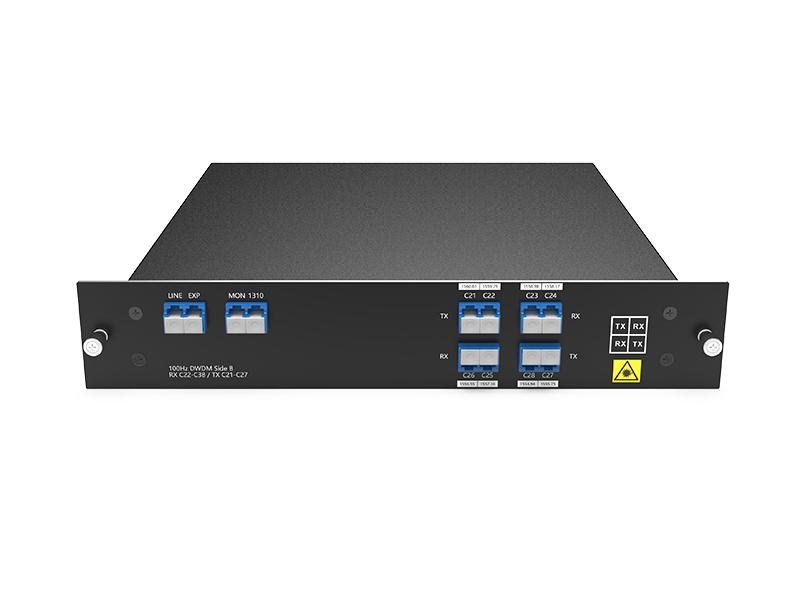

4CH DWDM MUX/DEMUX Fibra singola lato B

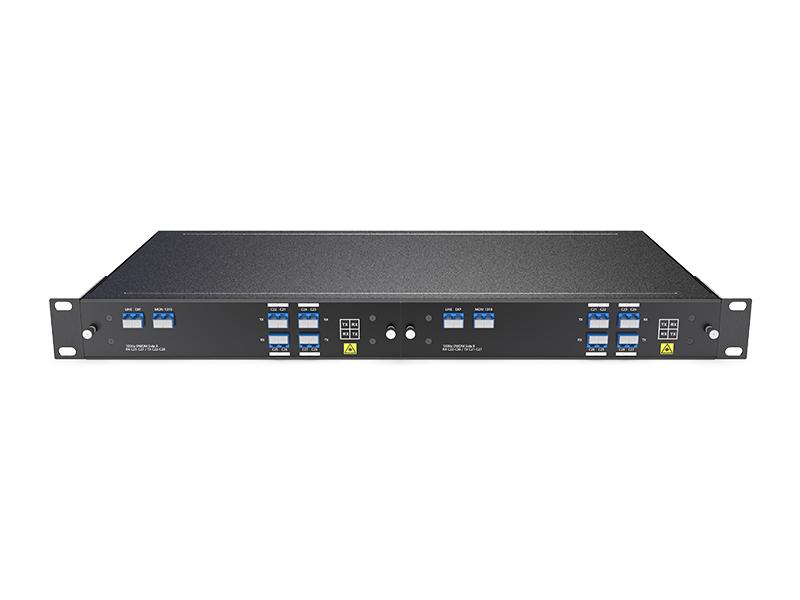

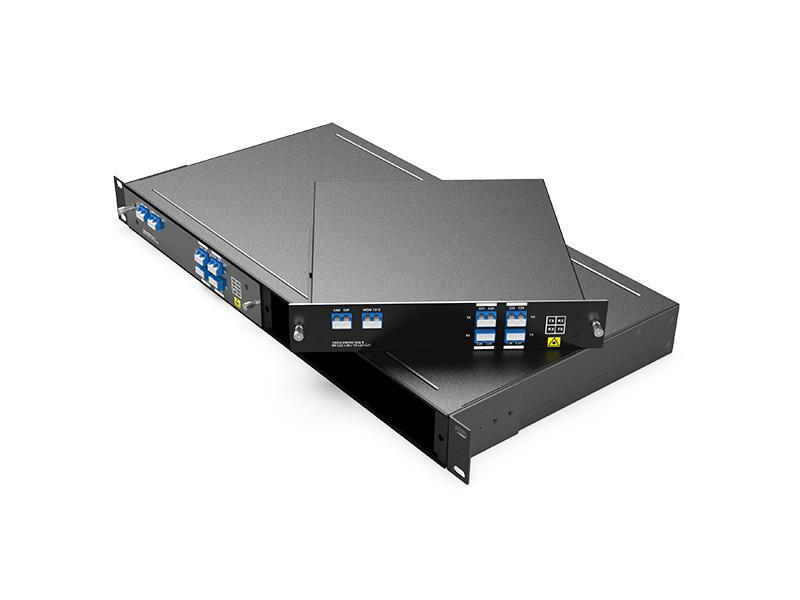

Rack 1U a 2 slot
Porta di espansione per futuri aumenti di larghezza di banda, consente di aumentare la capacità della rete collegandola alla porta di linea di un altro DWDM MUX/DEMUX che supporta diverse lunghezze d'onda, senza la necessità di installare o noleggiare fibre aggiuntive.

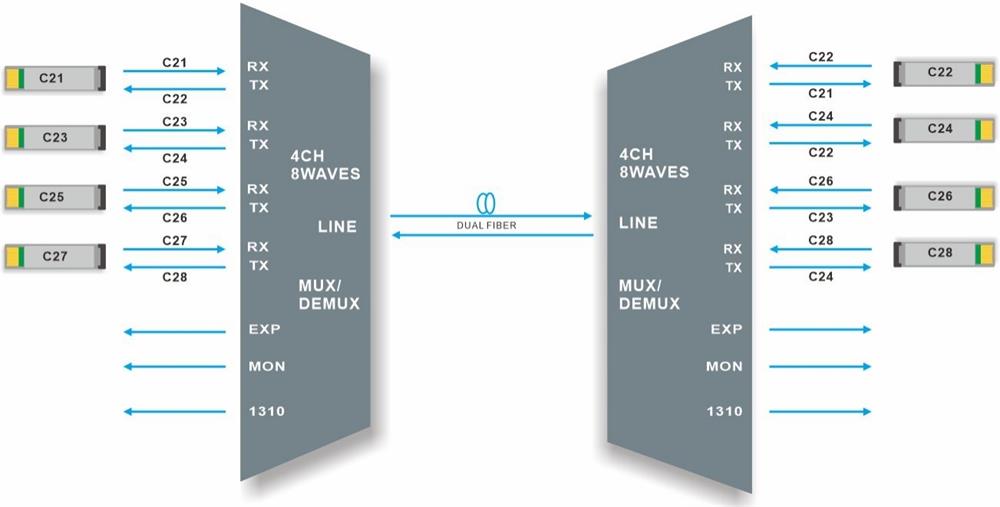

Collegamento di linea
Trasmissione in fibra singola DWDM MUX/DEMUX a 4 canali
Il DWDM MUX/DEMUX a 4 canali supporta 4 canali di differenza in un'unica fibra ottica per la trasmissione punto-punto.
Funziona nei settori Broadcast e TV, IDC, finanza, pubblica amministrazione, cloud, dati di grandi dimensioni e altri ancora.
Specifiche del prodotto
|
lunghezza d'onda |
4ch 8 ondeC21-C28 |
Spaziatura dei canali |
100 GHz (0,8 nm) |
|
Banda passante del canale |
±0,11 nm |
Tecnologia |
TFF (filtro a pellicola sottile) |
|
Perdita di inserzione @DWDM |
≤ 2,4 dB |
Perdita di inserzione @ Monitor |
≤ 26 dB |
|
Lunghezza d'onda a 1310 |
1260~1360nm |
Perdita di inserzione a 1310 |
≤ 0,8 dB |
|
Perdita di ritorno |
≥ 45 dB |
Direttività |
≥ 45 dB |
|
Modalità di polarizzazione Dispersione |
≤ 0,1 ps |
Perdita dipendente dalla polarizzazione |
≤ 0,3 dB |
|
Isolamento del canale |
Adiacente ≥30dB
|
Temperatura |
Funzionamento da -40 a 85°C Conservazione da -40 a 85°C |
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |

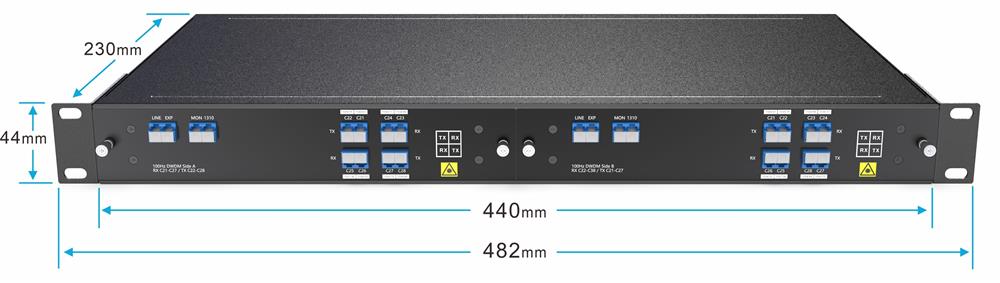

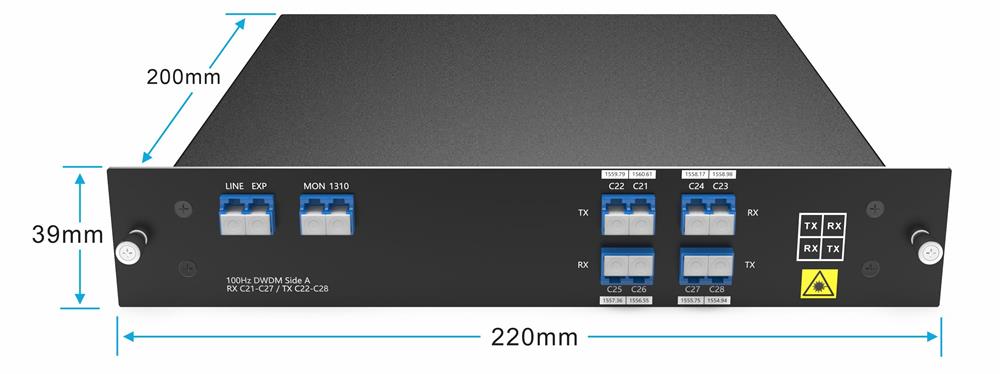

Dimensioni (AxLxP) |
Scatola LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: specificato con connettori.
Informazioni sul pacchetto

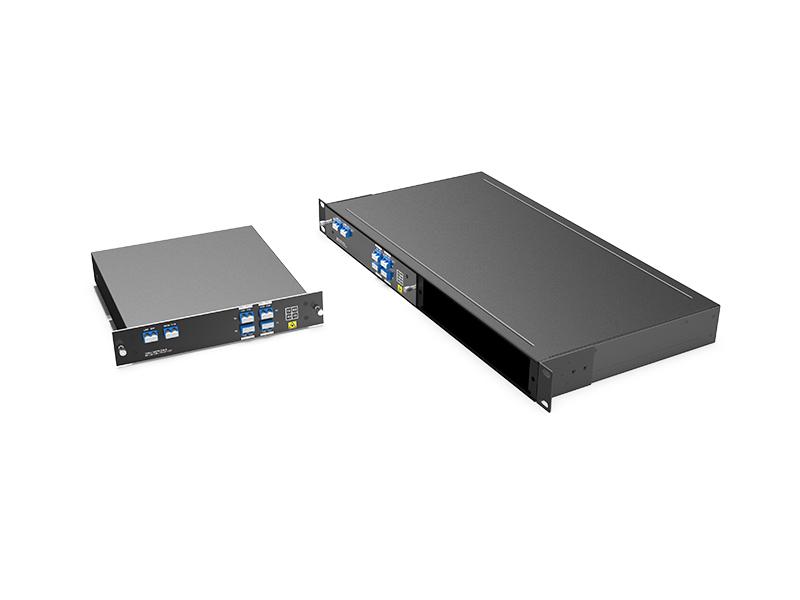

LGX BOX Plug in Rack 1U a 2 slot
Rack 1U a 2 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
DM8-1U01-C2128-31M-A |
DWDM MUX//DEMUX 4CH 8Waves (RX C21-C27/TX C22-C28) con EXP, 1310nm e porta monitor, fibra singola, LC/UPC, box LGX plug-in, lato A |
|
DD8-1U01-C2128-31M-B |
DWDM MUX/DEMUX 4CH 8Waves (RX C22-C28/TX C21-C27) con EXP, 1310nm e porta monitor, fibra singola, LC/UPC, box LGX plug-in, lato B |
|
1U02-2LGX |
Rack 1U da 19 pollici con 2 slot per box LGX plug-in, 440*230*44 mm |
Nota: supportiamo la progettazione personalizzata, contattateci via e-mail.
