Il DWDM MUX DEMUX a 8 canali è progettato da FIBERWDM, lunghezza d'onda da C21 a C28 (1560,61 nm ~ 1554,94 nm), (a proposito, possiamo supportare altre onde personalizzate); in conformità con la griglia ITU-T G.694.1 100 GHZ, massimizza la capacità della gamma di banda C.
Il DWDM a 8 canali è un dispositivo completamente passivo e modulare LGX, che può essere inserito in un rack 1U a 2 slot; la perdita di inserzione del prodotto è <2,4 dB. In combinazione con gli amplificatori DWDM e il dispositivo DCM, il sistema di trasferimento DWDM a 8 canali può supportare una trasmissione a lunga distanza.

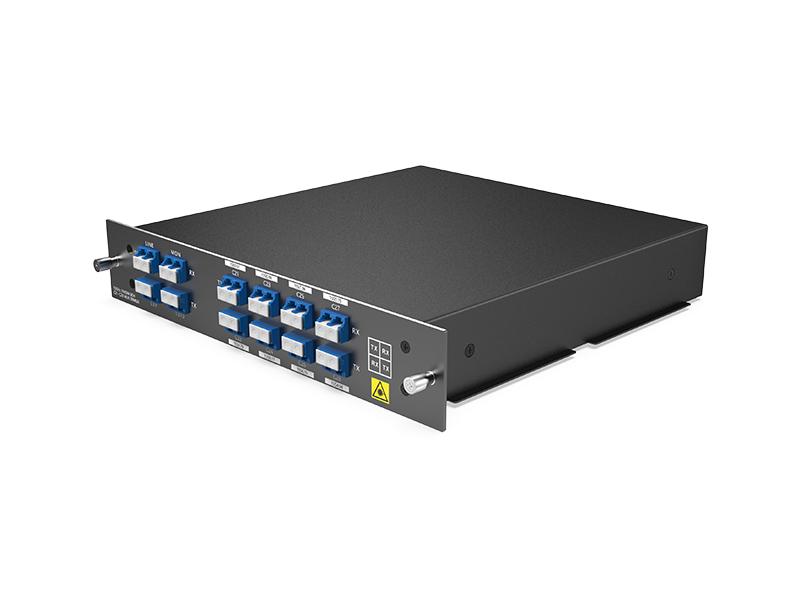

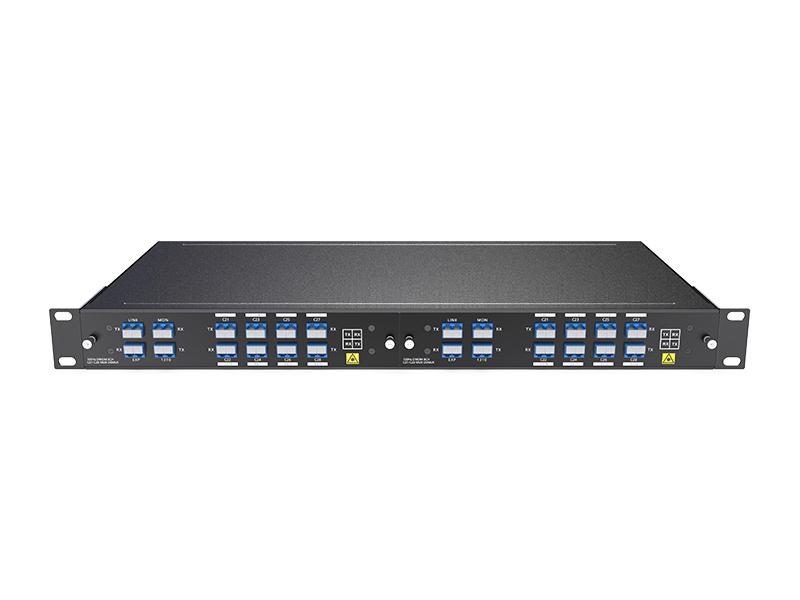

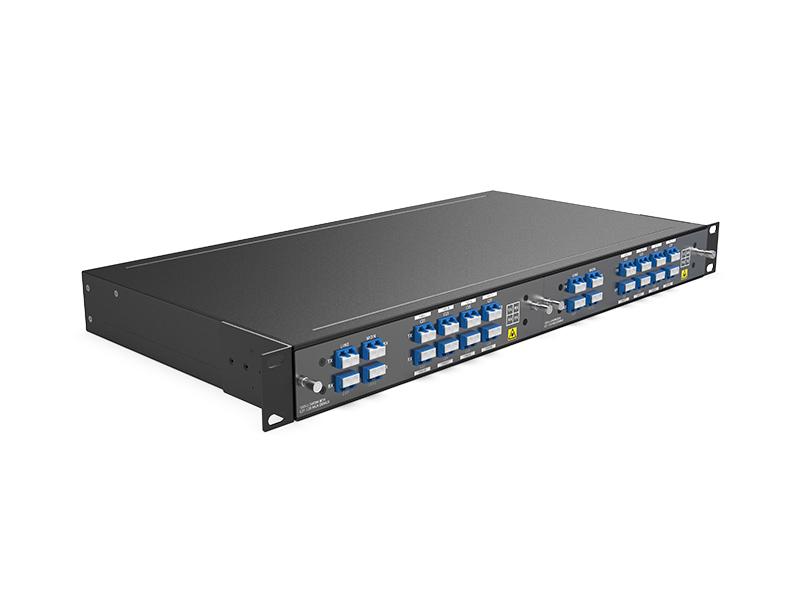

Doppia fibra 8CH C21-C28 DWDM MUX DEMUX con 1310, monitor e porta EXP, LC/UPC, LGX Box e 2 slot 1U Rack

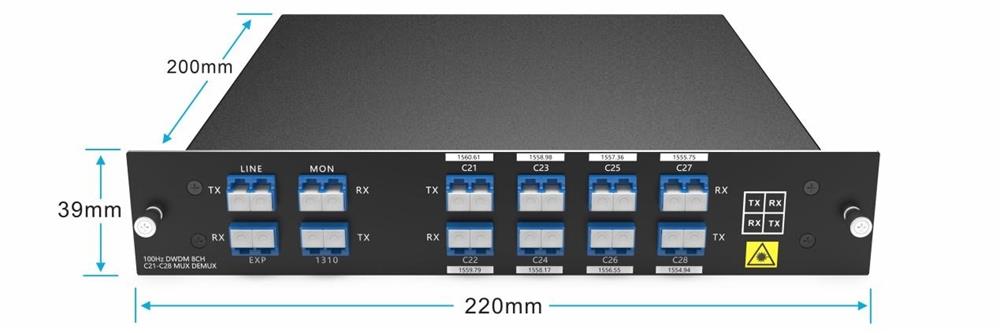

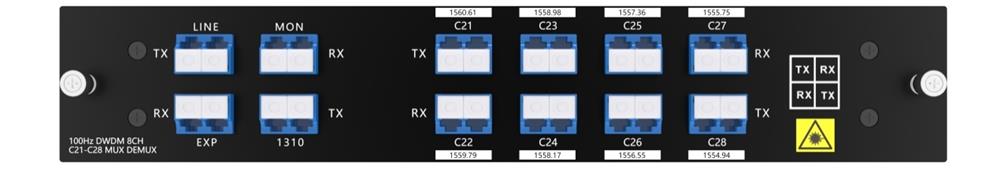

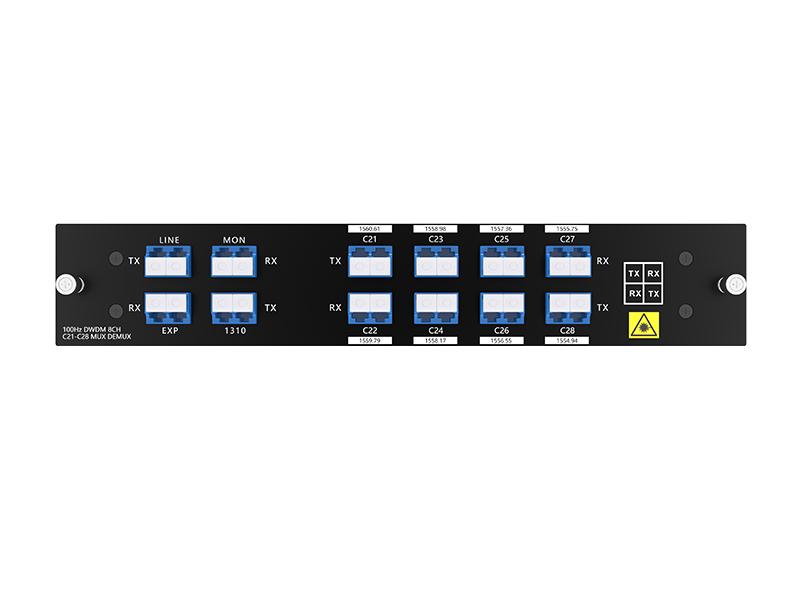

Pannello del prodotto

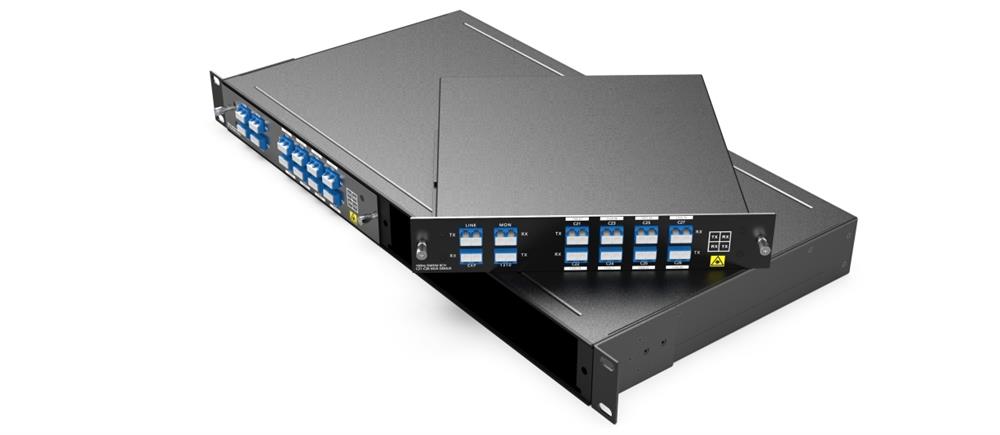

8CH DWDM MUX DEMUX Doppia Fibra
Collegamento di linea

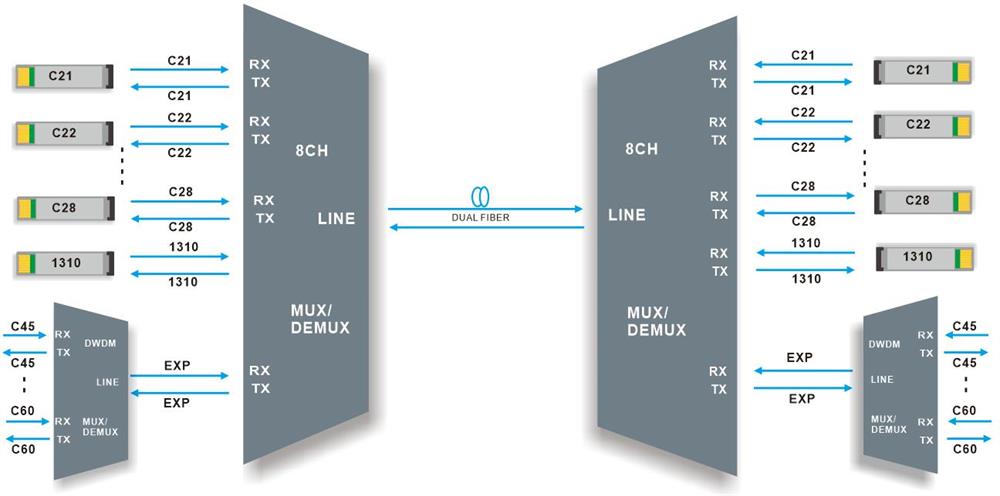

Trasmissione in fibra doppia 8CH DWDM e 1CH 1310 MUX DEMUX
8 canali DWDM+1 CH 1310nm MUX DEMUX, supporta 8+1 canali di differenza in due fibre ottiche per la trasmissione punto-punto.
Funziona nei settori Broadcast e TV, IDC, finanza, pubblica amministrazione, cloud, dati di grandi dimensioni e altri ancora.
Specifiche del prodotto
|
lunghezza d'onda |
8 canali C21-C28 |
Spaziatura dei canali |
100 GHz (0,8 nm) |
|
Banda passante del canale |
±0,11 nm |
Tecnologia |
TFF (filtro a pellicola sottile) |
|
Perdita di inserzione |
≤ 2,4 dB |
Lunghezza d'onda centrale Precisione |
±0,05 nm |
|
Passaggio del porto 1310nm Larghezza di banda |
1260nm~1360nm |
Perdita di inserzione all'1% lunedì |
≤ 26 dB |
|
Perdita di ritorno |
≥ 45 dB |
Direttività |
≥ 45 dB |
|
Dispersione della modalità di polarizzazione |
≤ 0,1 ps |
Perdita dipendente dalla polarizzazione |
≤ 0,3 dB |
|
Isolamento del canale |
Adiacente ≥30dB
|
Temperatura |
Funzionamento da -40 a 85°C Conservazione da -40 a 85°C |
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |
Dimensioni (AxLxP) |
Scatola LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: specificato con connettori.
Informazioni sul pacchetto

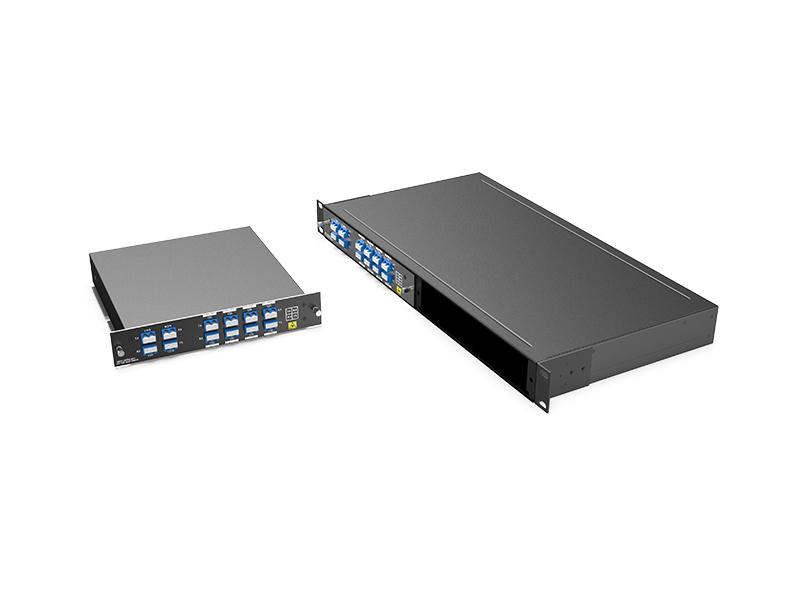

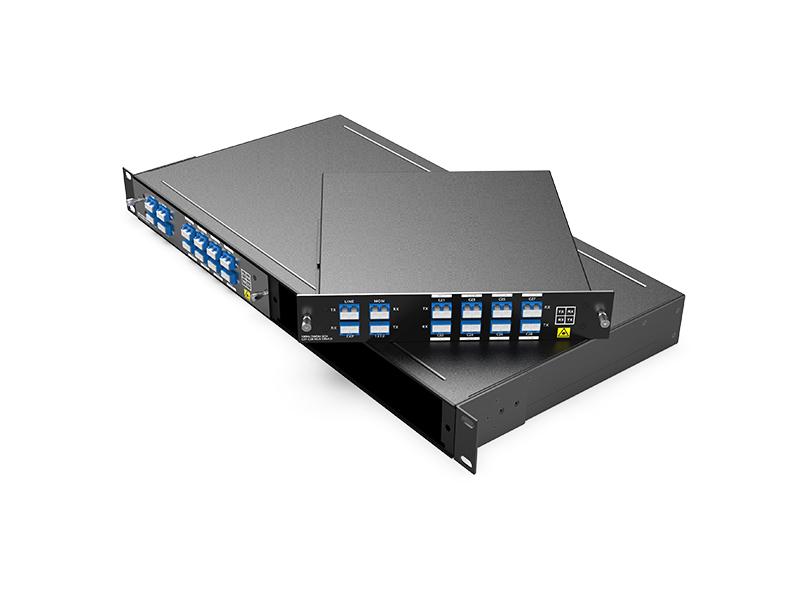

LGX BOX Plug in Rack 1U a 2 slot

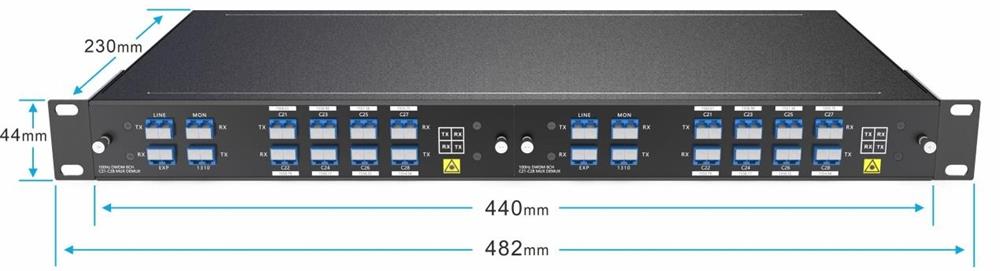

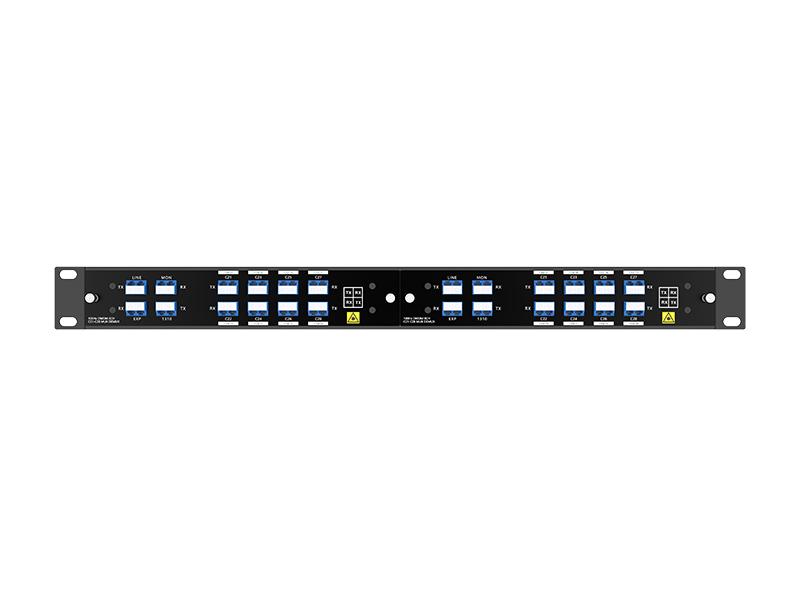

Rack 1U a 2 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
DMD8-LGX01-C2128-31M |
DWDM MUX DEMUX 8CH (C21-C28) con 1310, monitor e porta EXP, doppia fibra, LC/UPC, plug-in LGX Box 220*200*39mm |
|
1U02-2LGX |
Rack 1U da 19 pollici con 2 slot per box LGX plug-in, 440*230*44 mm |
Nota: supportiamo la progettazione personalizzata, contattateci via e-mail.
