Il DWDM MUX DEMUX a 16 canali è progettato da FIBERWDM, lunghezza d'onda da C21 a C26 (1560,61 nm ~ 1548,52 nm), (a proposito, possiamo supportare altre onde personalizzate); in conformità con la griglia ITU-T G.694.1 100 GHZ, massimizza la capacità della gamma di banda C.
Il DWDM a 16 canali è un dispositivo modulare LGX completamente passivo, che può essere inserito in un rack 1U a 2 slot; la perdita di inserzione del prodotto è <3,5 dB. In combinazione con gli amplificatori DWDM e il dispositivo DCM, il sistema di trasferimento DWDM a 8 canali può supportare una trasmissione a lunga distanza.

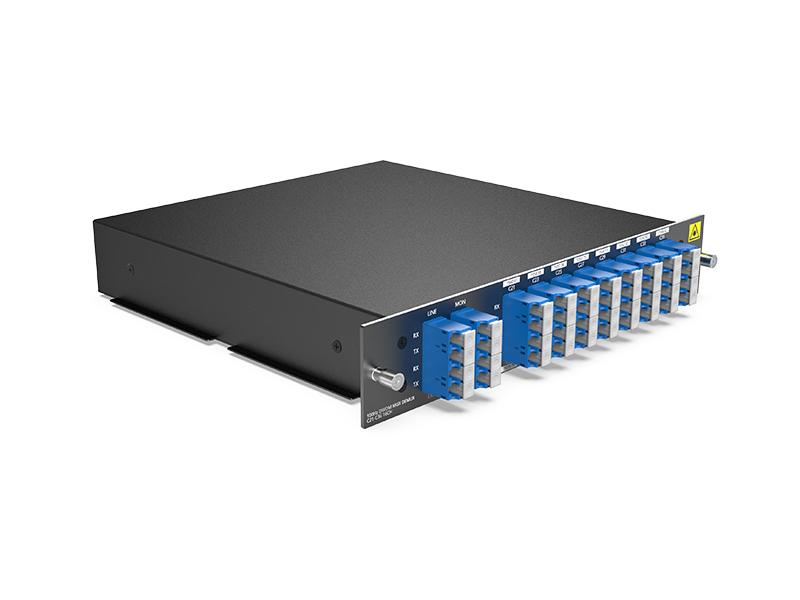

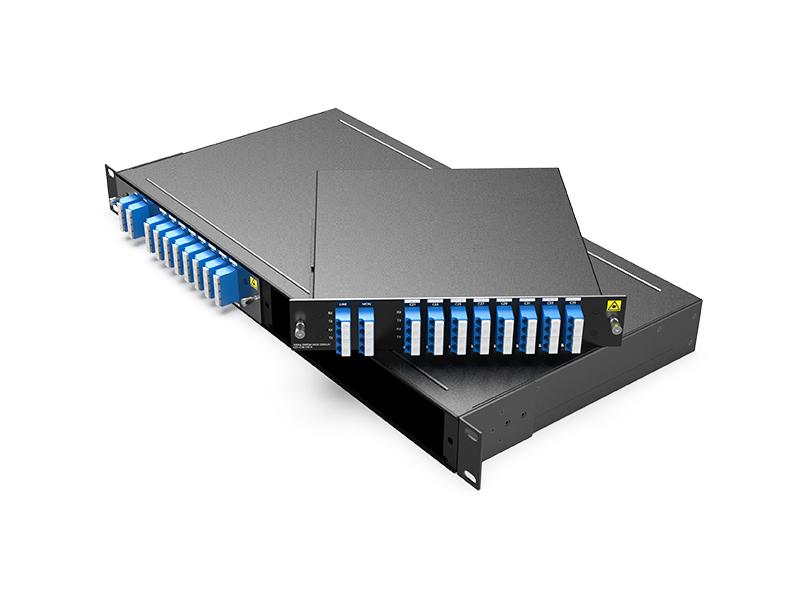

MUX DEMUX DWDM C21-C36 a doppia fibra 16CH con 1310nm, porta monitor ed EXP, LC/UPC, box LGX e 2 slot rack 1U

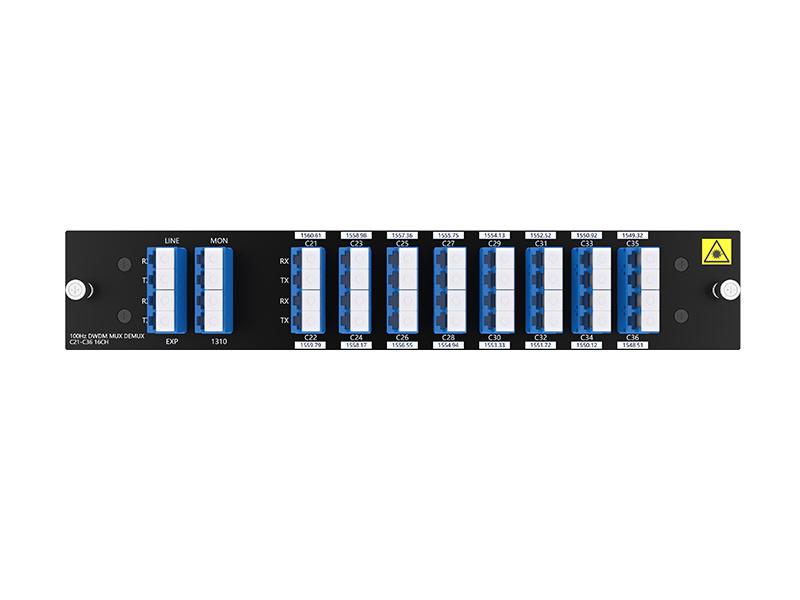

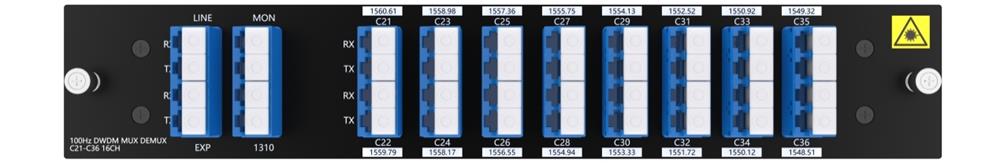

Pannello del prodotto

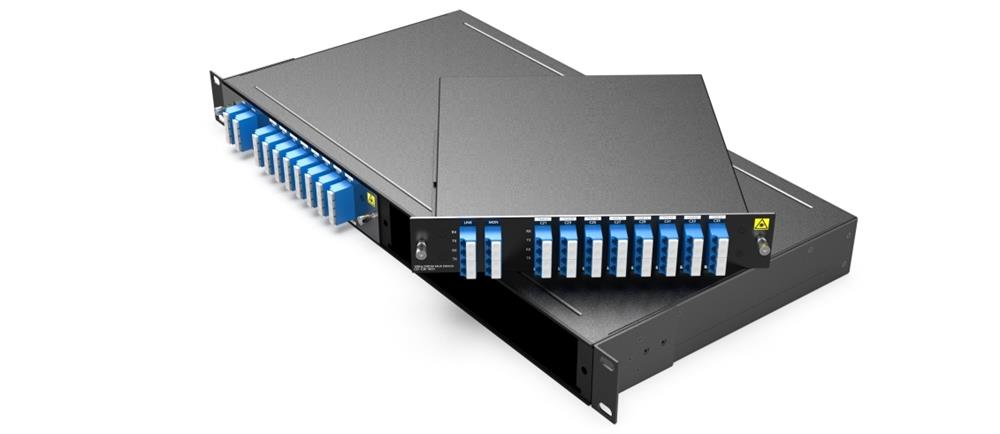

16CH DWDM MUX DEMUX Doppia Fibra
Porta di espansione per futuri aumenti di larghezza di banda, consente di aumentare la capacità della rete collegandola alla porta di linea di un altro DWDM MUX/DEMUX che supporta diverse lunghezze d'onda, senza la necessità di installare o noleggiare fibre aggiuntive.
Collegamento di linea

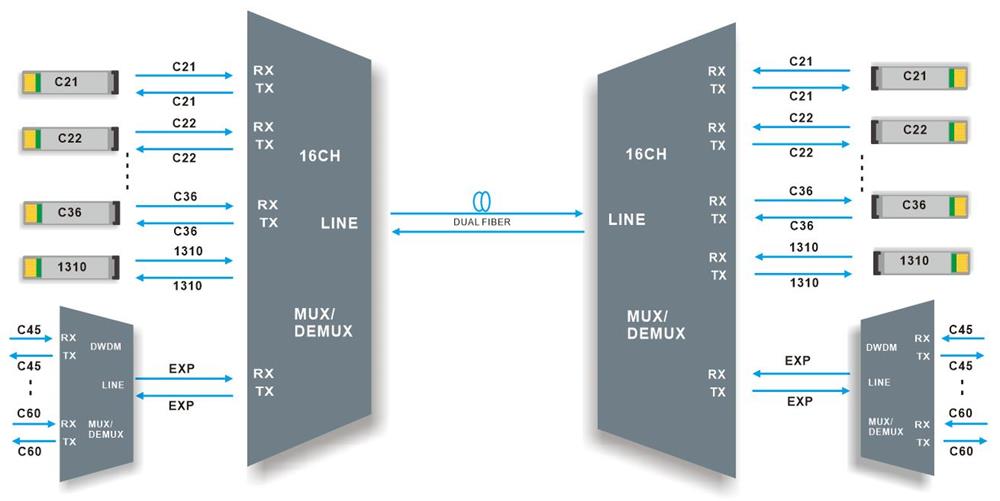

16CH DWDM MUX DEMUX Trasmissione a doppia fibra
16 canali DWDM e 1 canale 1310nm MUX DEMUX, supportano 16+1 canali di differenza in due fibre ottiche per la trasmissione punto-punto.
Funziona nei settori Broadcast e TV, IDC, finanza, pubblica amministrazione, cloud, dati di grandi dimensioni e altri ancora.
Specifiche del prodotto
|
lunghezza d'onda |
16 canali C21-C36 |
Spaziatura dei canali |
100 GHz (0,8 nm) |
|
Banda passante del canale |
±0,11 nm |
Tecnologia |
TFF (filtro a pellicola sottile) |
|
Perdita di inserzione |
≤ 3,5 miliardi |
Lunghezza d'onda centrale Precisione |
±0,05 nm |
|
Passaggio del porto 1310nm Larghezza di banda |
1260nm~1360nm |
Perdita di inserzione all'1% lunedì |
≤ 26 dB |
|
Perdita di ritorno |
≥ 45 dB |
Direttività |
≥ 45 dB |
|
Modalità di polarizzazione Dispersione |
≤ 0,1 ps |
Perdita dipendente dalla polarizzazione |
≤ 0,3 dB |
|
Isolamento del canale |
Adiacente ≥30dB
|
Temperatura |
Funzionamento da -40 a 85°C Conservazione da -40 a 85°C |
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |

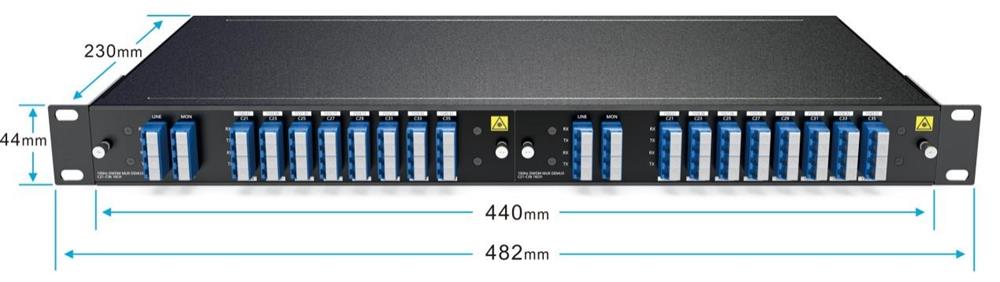

Dimensioni (AxLxP) |

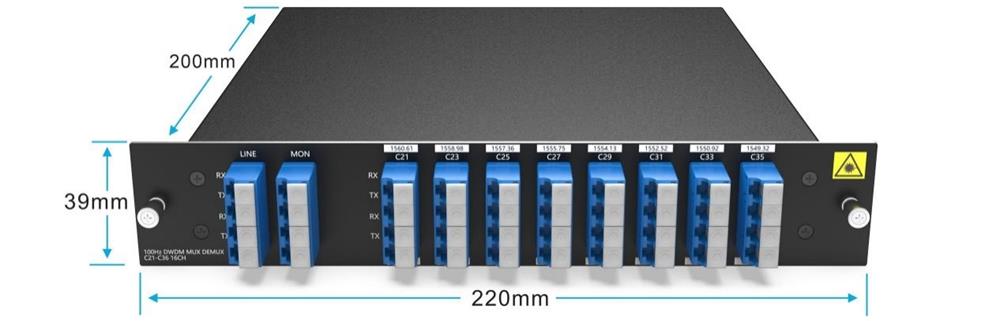

Scatola LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: specificato con connettori.
Informazioni sul pacchetto

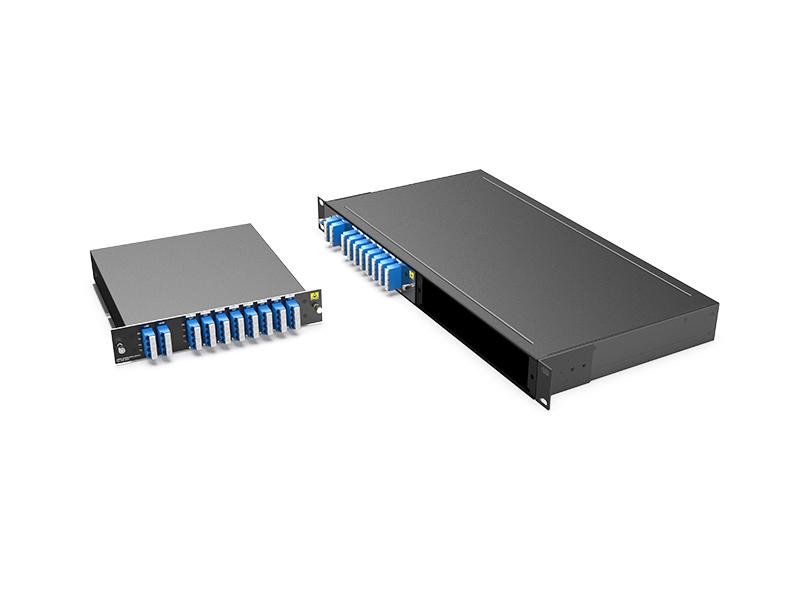

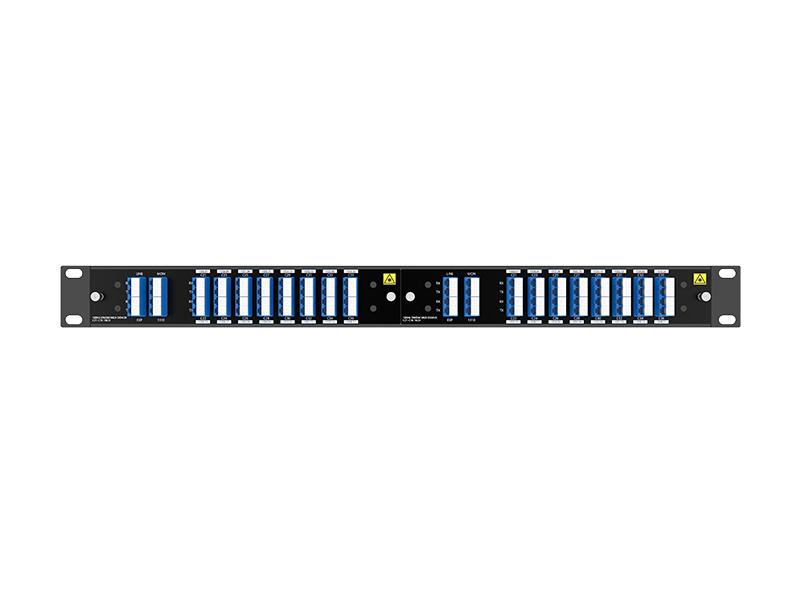

LGX BOX Plug in Rack 1U a 2 slot

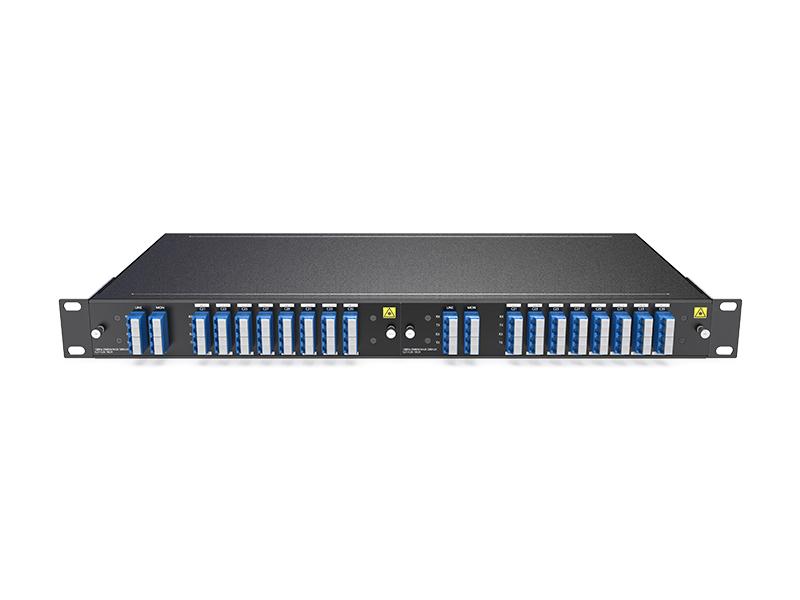

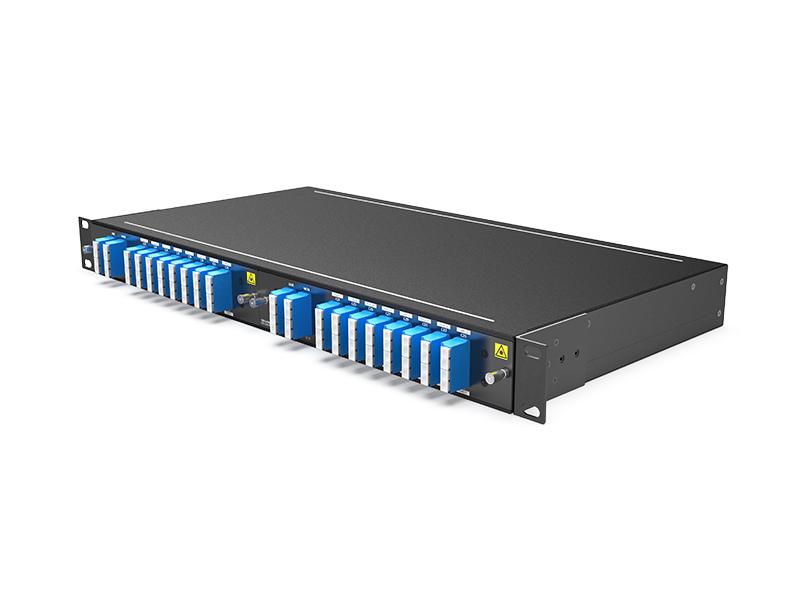

Rack 1U a 2 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
DMD16-LGX01-C2136-31M |
DWDM MUX DEMUX 16CH (C21-C36) con 1310nm, monitor e porta EXP, doppia fibra, LC/UPC, plug-in LGX Box 220*200*39mm |
|
1U02-2LGX |
Rack 1U da 19 pollici con 2 slot per box LGX plug-in, 440*230*44 mm |
Nota: supportiamo la progettazione personalizzata, contattateci via e-mail.
