Il DWDM MUX/DEMUX a 8 canali (16 onde) è utilizzato in coppia, progettato da FIBERWDM; sul lato A le onde sono: RX da C21 a C28 (1560,61 nm ~ 1554,94 nm), TX da C29 a C36 (1554,13 nm ~ 1548,51 nm); sul lato B le onde sono: RX da C29 a C36 (1554,13 nm ~ 1548,51 nm), TX da C21 a C28 (1560,61 nm ~ 1554,94 nm). Insieme agli amplificatori DWDM e al dispositivo DCM, il sistema di trasferimento DWDM a 8 canali può supportare una trasmissione a lunga distanza in una fibra.
È progettato come plug-in LGX box, quindi può essere inserito nel rack 1U a 2 slot. La capacità massima supporta 2*8 canali nel sistema.

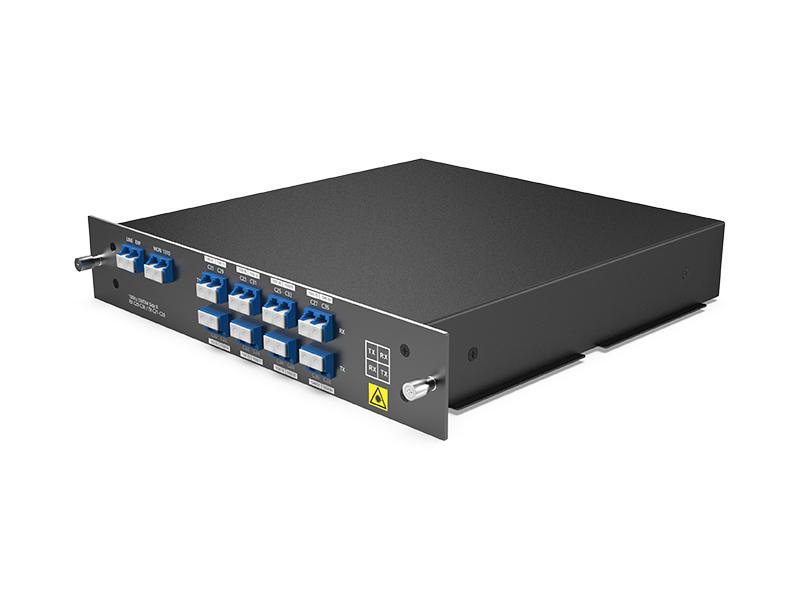

Fibra singola 8CH 16 onde DWDM MUX/DEMUX, con EXP, 1310nm e porta monitor, LC/UPC, LGX Box e 2 slot 1U Rack
Il DWDM MUX/DEMUX a 8 canali (16 onde) è utilizzato in coppia, progettato da FIBERWDM; sul lato A le onde sono: RX da C21 a C28 (1560,61 nm ~ 1554,94 nm), TX da C29 a C36 (1554,13 nm ~ 1548,51 nm); sul lato B le onde sono: RX da C29 a C36 (1554,13 nm ~ 1548,51 nm), TX da C21 a C28 (1560,61 nm ~ 1554,94 nm). Insieme agli amplificatori DWDM e al dispositivo DCM, il sistema di trasferimento DWDM a 8 canali può supportare una trasmissione a lunga distanza in una fibra.
È progettato come plug-in LGX box, quindi può essere inserito nel rack 1U a 2 slot. La capacità massima supporta 2*8 canali nel sistema.
Pannello del prodotto

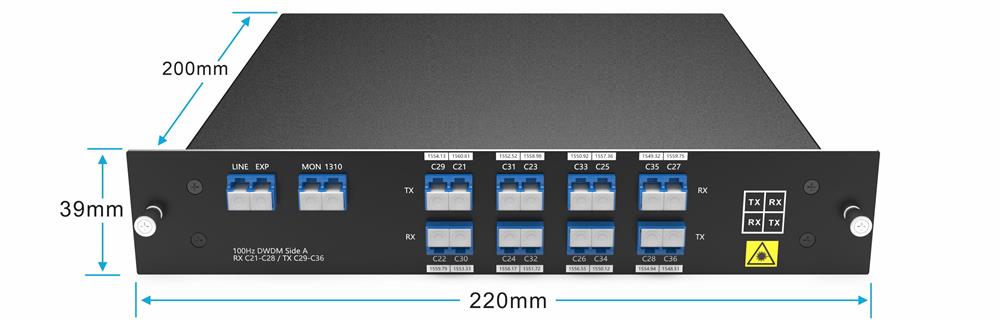

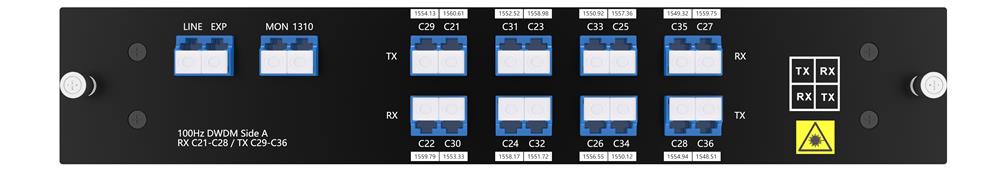

8CH DWDM MUX/DEMUX Fibra singola lato A

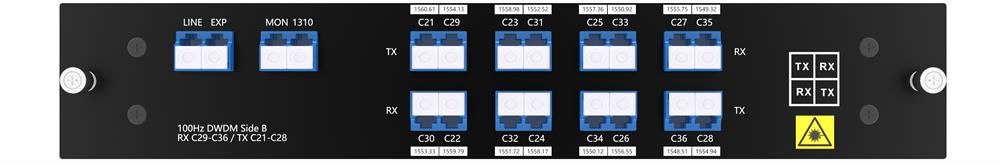

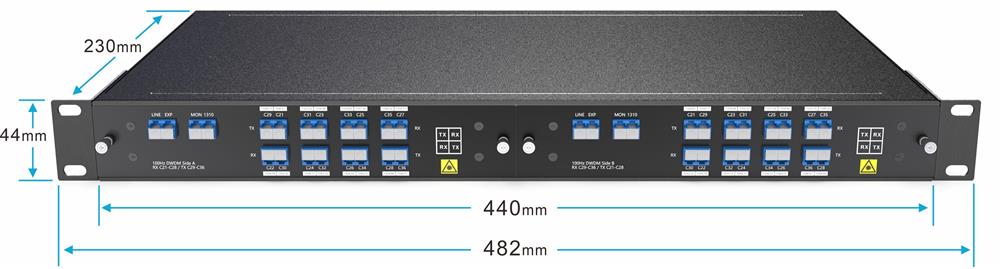

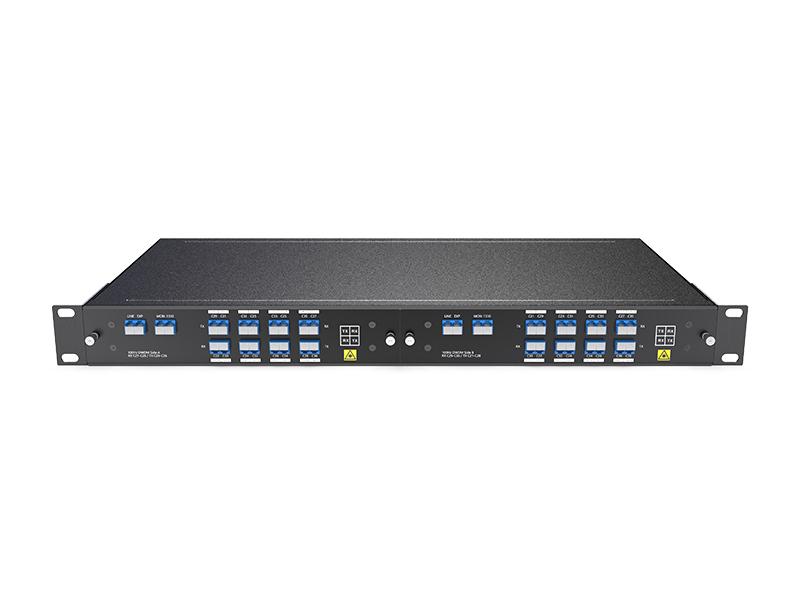

8CH DWDM MUX/DEMUX Fibra singola lato B 2 slot rack 1U
Porta di espansione per futuri aumenti di larghezza di banda, consente di aumentare la capacità della rete collegandola alla porta di linea di un altro DWDM MUX/DEMUX che supporta diverse lunghezze d'onda, senza la necessità di installare o noleggiare fibre aggiuntive.
Collegamento di linea

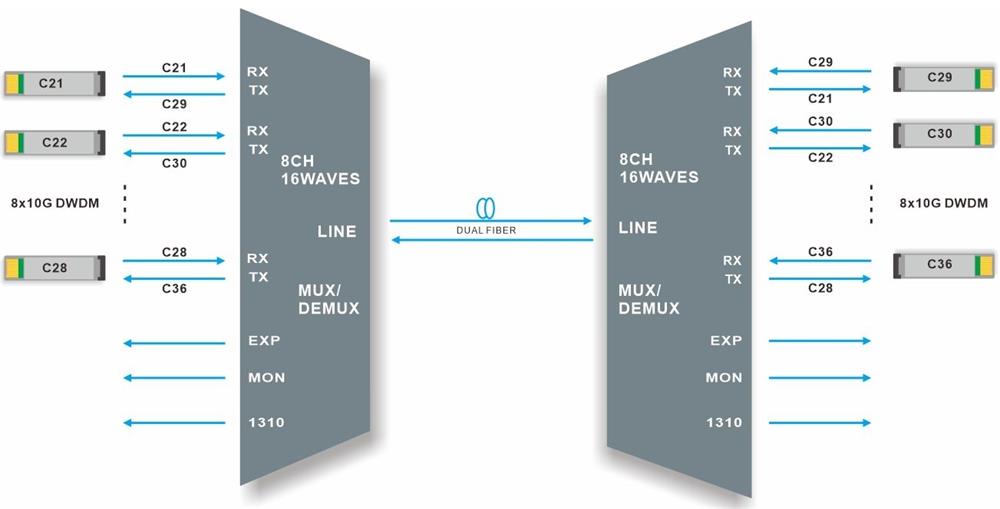

Trasmissione in fibra singola DWDM MUX/DEMUX a 8 canali
Il DWDM MUX/DEMUX a 8 canali supporta 8 canali diversi in una fibra ottica per la trasmissione punto-punto.
Funziona nei settori Broadcast e TV, IDC, finanza, pubblica amministrazione, cloud, dati di grandi dimensioni e altri ancora.
Specifiche del prodotto
|
lunghezza d'onda |
8ch 16 ondeC21-C28/C29-C36 |
Spaziatura dei canali |
100 GHz (0,8 nm) |
|
Banda passante del canale |
±0,11 nm |
Tecnologia |
TFF (filtro a pellicola sottile) |
|
Perdita di inserzione @DWDM |
≤ 3,5 dB |
Perdita di inserzione @ Monitor |
≤ 26 dB |
|
Lunghezza d'onda a 1310 |
1260~1360nm |
Perdita di inserzione a 1310 |
≤ 0,8 dB |
|
Perdita di ritorno |
≥ 45 dB |
Direttività |
≥ 45 dB |
|
Modalità di polarizzazione Dispersione |
≤ 0,1 ps |
Perdita dipendente dalla polarizzazione |
≤ 0,3 dB |
|
Isolamento del canale |
Adiacente ≥30dB
|
Temperatura |
Funzionamento da -40 a 85°C Conservazione da -40 a 85°C |
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |
Dimensioni (AxLxP) |
Scatola LGX: 220*200*39mm Rack 1U: 44*440*230mm |
Nota: specificato con connettori.
Informazioni sul pacchetto

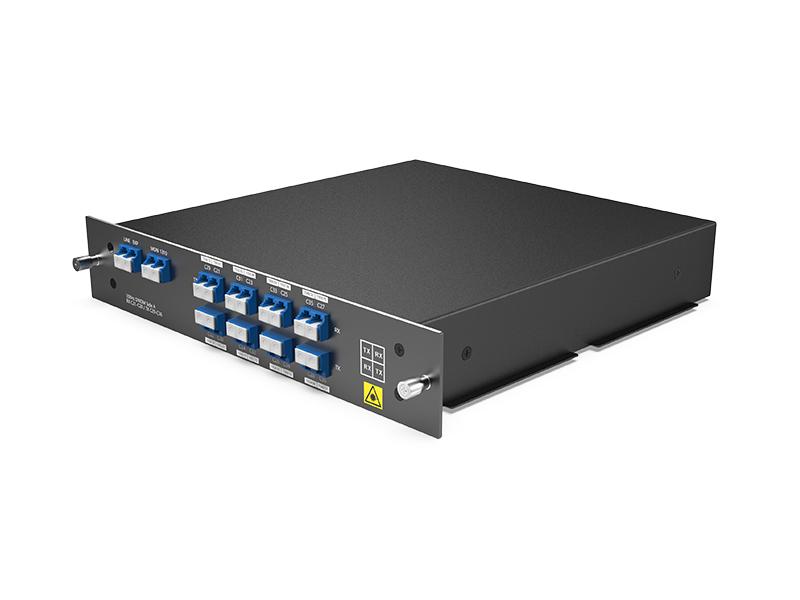

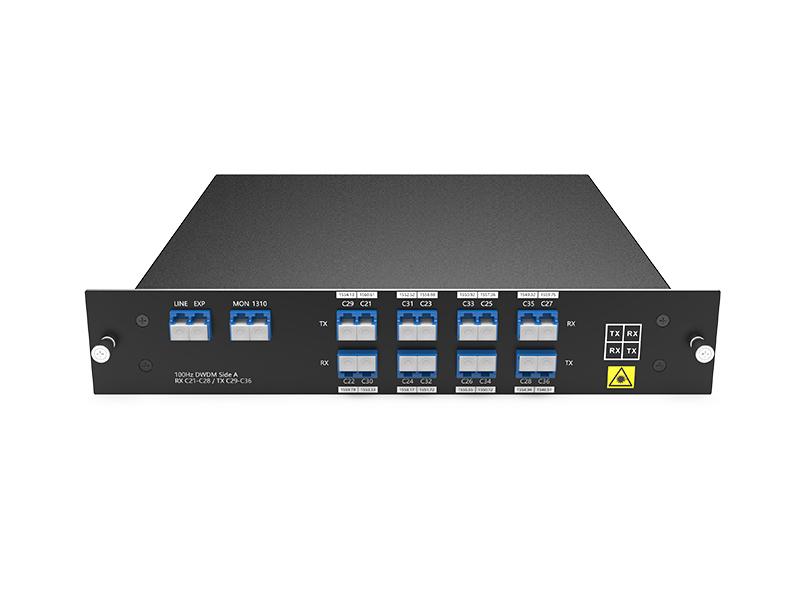

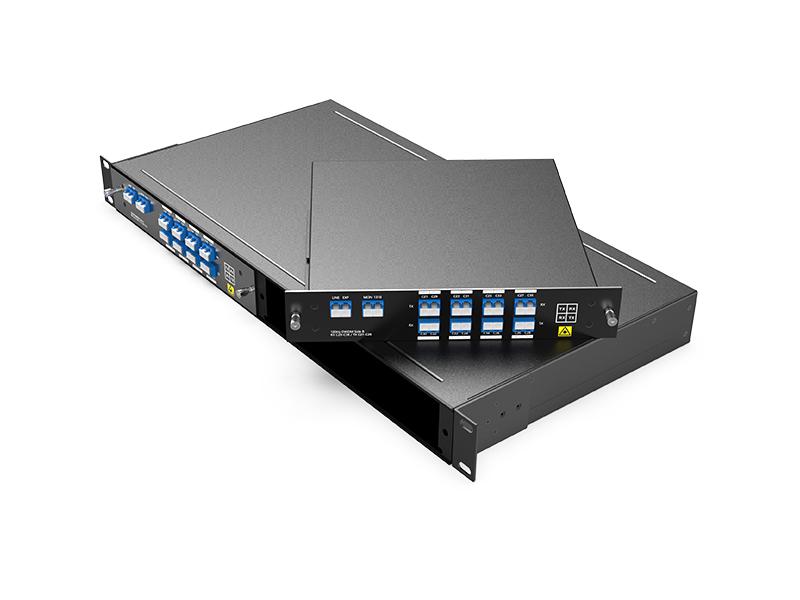

LGX BOX Plug in Rack 1U a 2 slot

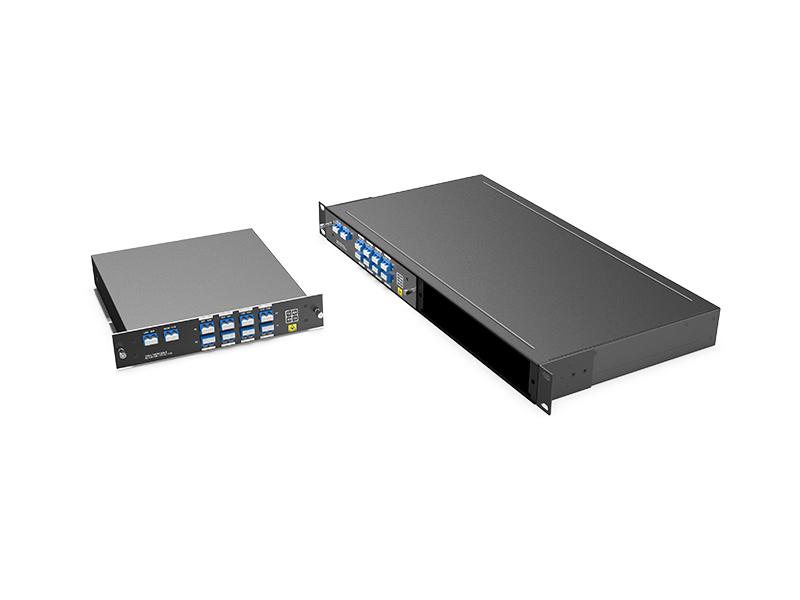

Rack 1U a 2 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
DM16-LGX01-C2136-31MA |
DWDM MUX/DEMUX 8CH 16Waves (RX C21-C28/TX C29-C36) con 1310, monitor e porta EXP, fibra singola, LC/UPC, box LGX plug-in, lato A |
|
DD16-LGX01-C2136-31MB |
DWDM MUX/DEMUX 8CH 16Waves (RX C29-C36/TX C21-C28) con 1310, monitor e porta EXP, fibra singola, LC/UPC, box LGX plug-in, lato B |
|
1U02-2LGX |
Rack 1U da 19 pollici con 2 slot per box LGX plug-in, 440*230*44 mm |
Nota: supportiamo la progettazione personalizzata, contattateci via e-mail.
