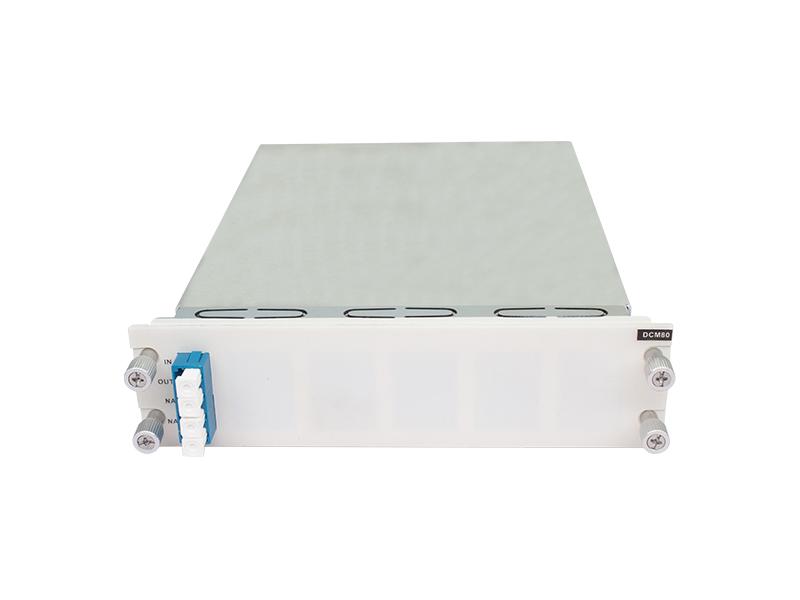

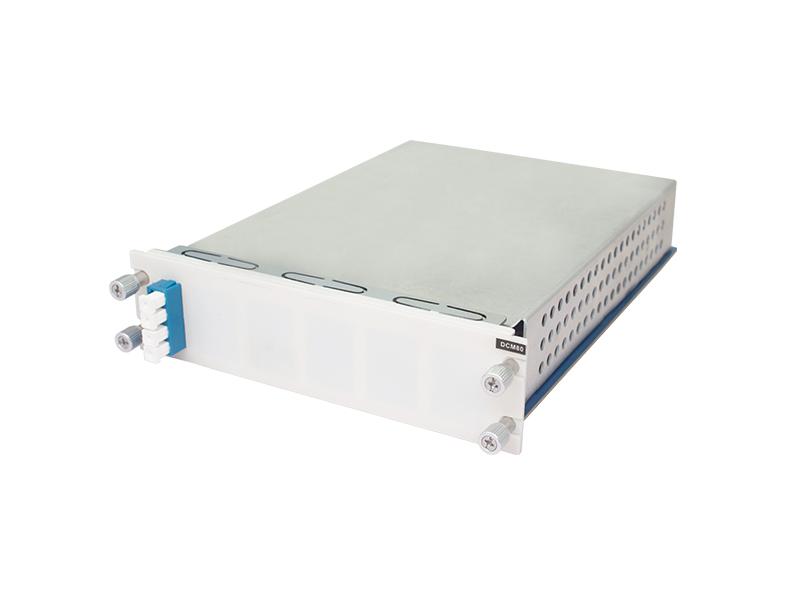

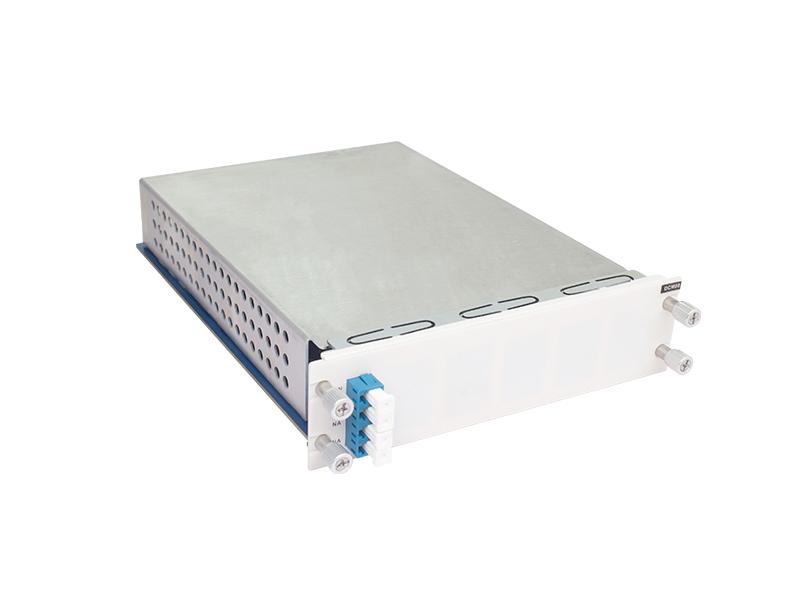

Compensazione dispersione DCM Scheda modulo 10~100KM DCM
DCM è la fibra ottica a dispersione negativa, che è un nuovo tipo di fibra ottica monomodale progettata per l'attuale fibra ottica monomodale standard G.652 e G.655; la dispersione della fibra ottica G.652 in prossimità della lunghezza d'onda di 1550 nm è positiva (17-20) ps/nm (km) e la dispersione della fibra ottica standard G.655 in prossimità della lunghezza d'onda di 1550 nm è positiva (4-6 ) ps/nm (km), con pendenza di dispersione positiva. Quindi dobbiamo aggiungere la fibra di compensazione della dispersione con dispersione negativa nella fibra ottica per effettuare la compensazione della dispersione e assicurarci che la dispersione totale dell'intera linea di fibra ottica sia vicina allo zero. In questo modo è possibile realizzare comunicazioni ad alta velocità, grande capacità e lunga distanza.

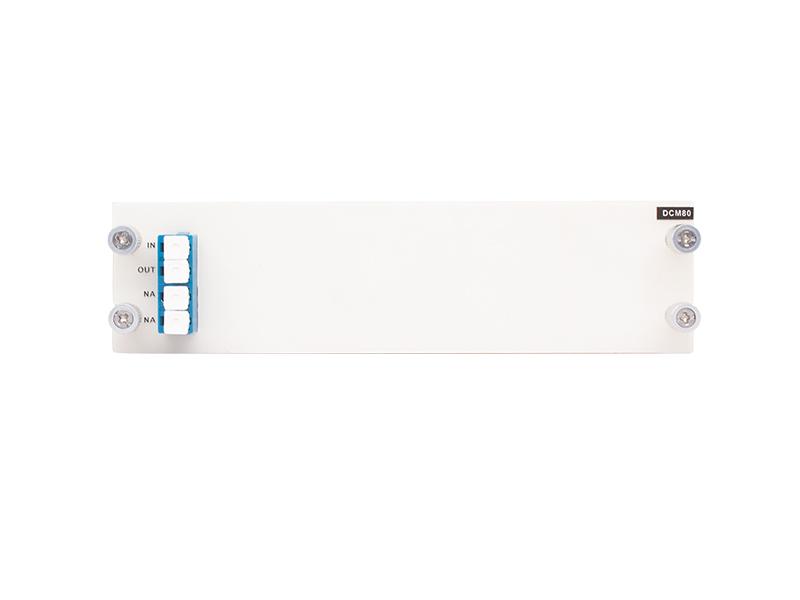

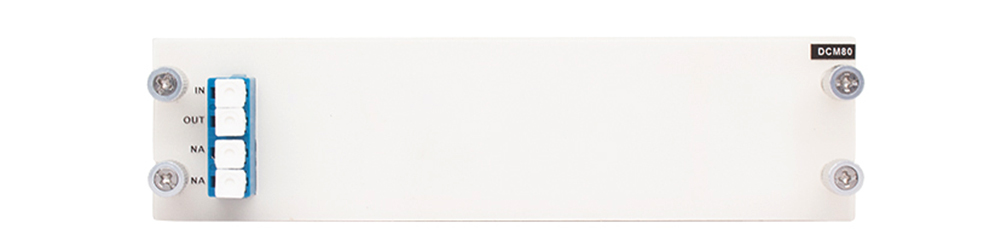

Pannello del prodotto
Principio di compensazione della dispersione
La dispersione è una delle proprietà di trasmissione della fibra ottica e il segnale dell'impulso ottico verrà ampliato nel tempo dopo la trasmissione nella fibra per una distanza, che produce interferenze tra simboli, aumentando così il tasso di errore e influenzando la qualità della comunicazione.
Specifiche di prodotto
Modello di prodotto |
DCM20 |
DCM40 |
DCM60 |
DCM80 |
DCM100 |
Distanza di compensazione G.652 equivalente |
20 km |
40 km |
60 km |
80 km |
100 km |
Dispersione della lunghezza d'onda di 1545 nm (ps/nm) |
-340±20 |
-670±30 |
-1000±40 |
-1340±50 |
-1670±60 |
Pendenza di dispersione relativa della lunghezza d'onda di 1545 nm |
0,004±20%(nm-1) |
||||
Perdita di inserzione |
≤3,6 dB |
≤4,8 decibel |
≤6,8 decibel |
≤8,7 decibel |
≤9,7 decibel |
Dispersione del modo di polarizzazione |
≤0,6 ps |
≤0,9 ps |
≤1 ps |
≤1 ps |
≤1 ps |
Potenza ottica di ingresso a onda singola nominale |
≤0 dBm |
