Il ricetrasmettitore 1600G OSFP1600 2xDR4 è progettato per trasmettere e ricevere collegamenti dati ottici seriali con una velocità di trasmissione fino a 212,5 Gbps (per canale) tramite modulazione PAM4 su fibra monomodale. Si tratta di un modulo ricetrasmettitore hot-plug di piccole dimensioni, integrato con un modulatore Sipho ad alte prestazioni. È conforme alle specifiche Ethernet 1600G e allo standard OSFP MSA.

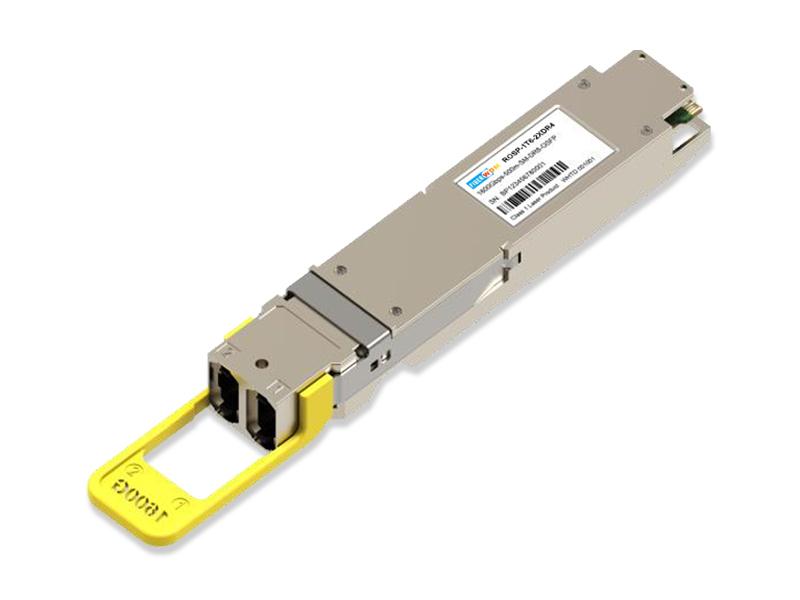

Ricetrasmettitore ottico 1600G OSFP1600 2xDR4 500M 1.6T
RO-1T6-2DR4
Il ricetrasmettitore 1600G OSFP1600 2xDR4 è progettato per trasmettere e ricevere collegamenti dati ottici seriali con una velocità di trasmissione fino a 212,5 Gbps (per canale) tramite modulazione PAM4 su fibra monomodale. Si tratta di un modulo ricetrasmettitore hot-plug di piccole dimensioni, integrato con un modulatore Sipho ad alte prestazioni. È conforme alle specifiche Ethernet 1600G e allo standard OSFP MSA.
Caratteristiche
|
Applicazioni
|
Standard
|
Specifiche
(Test effettuato nelle condizioni operative raccomandate, salvo diversa indicazione)
|
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Caratteristiche di trasmissione |
|||||
|
Frequenza di segnalazione |
106,25 -50 ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Formato di modulazione |
PAM4 |
||||
|
lunghezza d'onda |
1304.5 |
1311 |
1317,5 |
nm |
|
|
Rapporto di soppressione della modalità laterale (SMSR) |
30 |
dB | |||
|
Potenza media di lancio |
-3.3 UN |
4 |
dBm |
||
|
Ampiezza di modulazione ottica esterna (OMA) esterno ) |
4.2 |
dBm |
|||
|
Ampiezza di modulazione ottica esterna (OMA) esterno ) |
|||||
|
per TDECQ < 0,9 dB |
-0,3 |
dBm |
|||
|
per 0,9 dB ≤max(TECQ,TDECQ) ≤ 3,4 dB |
-1,2 + max(TECQ,TDECQ) |
dBm |
|||
|
Chiusura dell'occhio di trasmissione e dispersione per PAM4 (TDECQ) |
3.4 | dB | |||
|
tasso di estinzione |
3.5 |
dB |
|||
|
Tempo di transizione del trasmettitore |
8 |
ps |
|||
|
Potenza di lancio media del trasmettitore OFF |
-15 |
dBm |
|||
|
RIN 21.4 OMA |
-139 |
dB/Hz |
|||
|
Tolleranza alla perdita di ritorno ottico |
21.4 |
dB |
|||
|
Riflessione del trasmettitore |
-26 |
dB |
|||
|
Caratteristiche di ricezione |
|||||
|
Frequenza di segnalazione |
106,25 -50 ppm |
106,25 |
106,25 +50ppmc |
GBd |
|
|
Formato di modulazione |
PAM4 |
|
|||
|
lunghezza d'onda |
1304.5 |
1311 |
1317,5 |
nm |
|
|
Soglia di danno |
5 |
dBm |
|||
|
potenza media ricevuta |
-5,8 D |
4 |
dBm |
||
|
Ricevere potenza (OMA) esterno ) |
4.2 |
dBm |
|||
|
Riflessione del ricevitore |
-26 |
dB |
|||
|
Parametro |
Min |
Tipo |
Massimo |
Unità |
|
Sensibilità del ricevitore (OMA) esterno ) per TECQ < 0,9 dB |
-3,4 |
dBm |
||
|
per 0,9 dB ≤ TECQ ≤ SECQ |
-4.3+TECQ |
dBm |
||
|
Sensibilità del ricevitore stressato (OMA) esterno ) |
-0,9 |
dBm |
||
|
Condizioni del test di sensibilità del ricevitore sotto stress: |
||||
|
Chiusura oculare sotto stress per PAM4 (SECQ) |
3.4 |
dB |
||
|
OMA esterno di ciascuna corsia dell'aggressore |
2.9 |
dBm |
||
Informazioni sull'ordine
|
Codice articolo |
Specifiche |
Applicazione |
||||||||
|
Pacchetto |
Velocità dei dati |
Modulatore |
Ottico Energia |
Rivelatore |
Sensibilità |
Temp |
Portata |
Altri |
||
|
RO-1T6-2DR4 |
OSFP 1600 |
1600 g |
Jack |
-3,3~4 dBm |
PD |
<-3,4 dBm @2.4E-4 |
15~70℃ |
500 metri |
RoHS |
Ethernet |
Valori massimi assoluti
|
Parametro |
Simbolo |
Unità |
Min |
Massimo |
|
Temperatura di conservazione |
Ts |
°C | -20 | +85 |
|
Umidità relativa |
RH |
% | 5 | 85 |
|
Tensione di alimentazione |
Vcc |
V | -0,3 | +3,6 |
Condizioni operative consigliate
|
Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
|
Temperatura del contenitore operativo |
Tc |
°C | 15 | 70 | |
|
Tensione di alimentazione |
Vcc |
V |
3.135 |
3.3 | 3.465 |
|
Consumo energetico |
PC |
W | 30 |
Interfaccia ottica

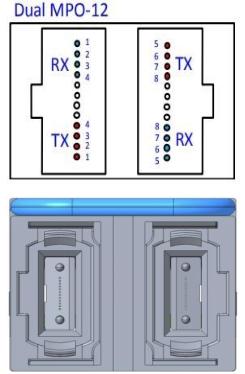

Figura 1. Sequenza della corsia ottica
Nota: L'interfaccia ottica è 8°APC Dual MPO-12. La sequenza delle corsie è quella mostrata in Figura 1.

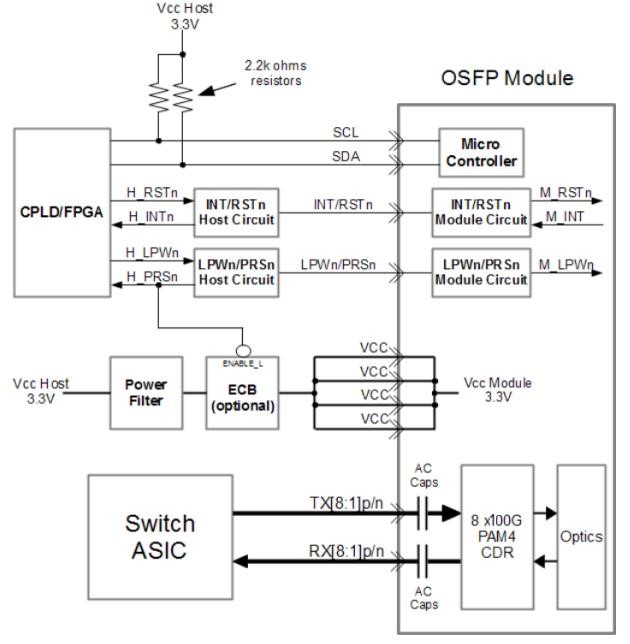

Diagramma di principio
Figura 2. Diagramma di principio del modulo
Definizione di porte elettriche
|
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di alimentazione |
3.135 |
3.465 |
V |
||
|
Frequenza di segnalazione per corsia |
106,25 -50 ppm |
106,25 |
106,25 +50 ppm |
GBd |
|
|
Caratteristiche di input del modulo |
|||||
|
Tolleranza differenziale della tensione di ingresso picco-picco |
1200 |
mV |
TP1a |
||
|
Tolleranza della tensione di modo comune CA picco-picco (min) Bassa frequenza, VCMLF Banda completa, VCMFB |
32 80 |
mV |
TP1a |
||
|
Disallineamento della terminazione differenziale |
10 | % |
TP1 |
||
|
Tolleranza di ingresso stressata del modulo |
Vedere IEEE P802.3dj™/D1.1 176E.6.12 e 176E.6.13 |
TP1a |
|||
|
Tolleranza di tensione single-ended |
-0,4 |
3.3 | V |
TP1a |
|
|
Tolleranza della tensione di modo comune CC |
-0,35 | 2,85 | V |
TP1 |
|
|
Caratteristiche di uscita del modulo |
|||||
|
Tensione picco-picco di modo comune CA (max) Bassa frequenza, VCMLF Banda completa, VCMFB |
30 60 |
mV |
TP4 |
||
|
Tensione di uscita differenziale picco-picco (max) |
1200 |
TP4 |
|||
|
Uscita abilitata |
30 |
mV |
TP4 |
||
|
Uscita disabilitata |
1.9 |
mV |
TP4 |
||
|
tensione di modo comune CC |
V |
TP4 |
|||
|
perdita di rendimento effettiva |
Da definire |
dB |
TP4 |
||
|
Perdita di ritorno da modo comune a modo comune |
Equazione (179–9) |
dB |
TP4 |
||
|
Perdita di ritorno da modo comune a modo differenziale |
Equazione (179–9) |
dB |
TP4 |
||
|
Tensione di regime del trasmettitore |
0,4 | V |
TP4 |
||
|
Tensione di regime del trasmettitore |
0,6 | V |
TP4 |
||
|
Rapporto picco di impulso adattato linearmente |
Da definire |
TP4 |
|||
|
rapporto di disallineamento della separazione di livello |
0,95 |
TP4 |
|||
|
Forma d'onda di uscita del trasmettitore |
|
||||
|
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
valore assoluto della dimensione del passo per tutti i rubinetti |
0,005 |
||||
|
valore assoluto della dimensione del passo per tutti i rubinetti |
0,025 |
||||
|
valore allo stato minimo per c(–3) |
-0,06 | ||||
|
valore allo stato massimo per c(–2) |
0,12 | ||||
|
valore allo stato minimo per c(–1) |
-0,34 |
||||
|
valore allo stato minimo per c(0) |
0,5 | ||||
|
valore allo stato minimo per c(1) |
-0,2 | ||||
|
rapporto segnale-rumore-distorsione |
33,5 |
dB |
TP4 |
||
|
Rapporto di interferenza intersimbolica residua tra segnale e segnale |
28 |
dB |
TP4 |
||
|
Jitter di uscita(J RMS03 ) |
0,023 |
interfaccia utente |
|
||
|
Jitter di uscita(EOJ) 03 ) |
0,025 |
interfaccia utente |
|
||
|
Jitter di uscita(J4U 03 ) |
0,118 |
interfaccia utente |
|
||
|
Comunicazione IIC |
|||||
|
Frequenza di clock IIC |
100 | 1000 |
kHz |
|
|
|
Estensione dell'orologio |
500 |
noi |
|
||
|
Dati in attesa |
0 |
noi |
|
||
|
Dati in fase di configurazione |
0,1 |
noi |
|
||
Descrizioni dei pin

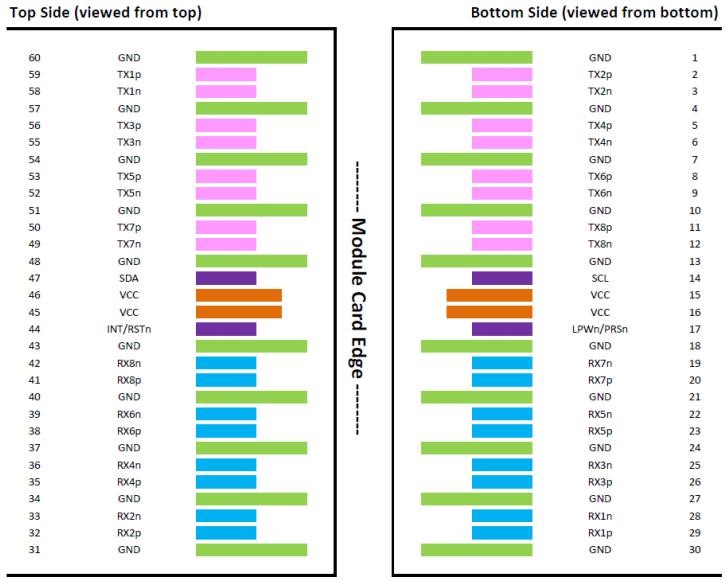

Figura 3. Dettagli della piedinatura elettrica
|
Nome |
Direzione |
Descrizione |
|
TX[8:1]p |
ingresso |
Trasmettere coppie differenziali dall'host al modulo. |
|
TX[8:1]n |
ingresso |
|
|
RX[8:1]p |
produzione |
Ricezione delle coppie differenziali dal modulo all'host. |
|
RX[8:1]n |
produzione |
|
|
SCL |
bidir |
Segnale di clock seriale a 2 fili. Richiede una resistenza di pull-up a 3,3 V sul dispositivo host. |
|
SDA |
bidir |
Segnale dati seriale a 2 fili. Richiede una resistenza di pull-up a 3,3 V sul dispositivo host. |
|
LPWn/PRSn |
bidir |
Segnale multilivello per il controllo a basso consumo energetico dall'host al modulo e indicazione della presenza del modulo dal modulo all'host. |
|
INT/RSTn |
bidir |
Segnale multilivello per la richiesta di interruzione dal modulo all'host e per il controllo del reset dall'host al modulo. |
|
VCC |
energia |
Alimentazione a 3,3 V per il modulo. |
|
GND |
terra |
Massa del modulo. Percorso di ritorno della logica e dell'alimentazione. |

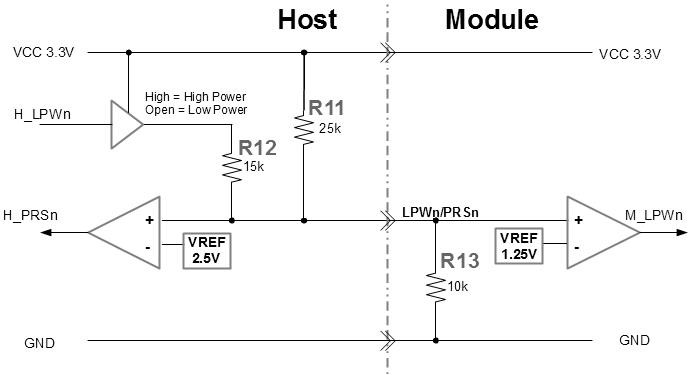

Nota 1: LPWn/PRSn è un segnale a doppia funzione che consente all'host di segnalare la modalità a basso consumo e al modulo di indicare la presenza del modulo. Il circuito mostrato di seguito consente la segnalazione multilivello per fornire un controllo diretto del segnale in entrambe le direzioni. La modalità a basso consumo è un segnale attivo basso sull'host che viene convertito in un segnale attivo basso sul modulo. La presenza del modulo è controllata da una resistenza di pull-down sul modulo che viene convertita in un segnale logico attivo basso sull'host.
Figura 2 Circuito LPWn/PRSn

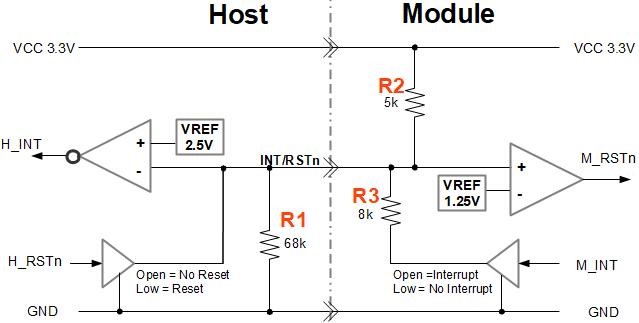

Nota 2: INT/RSTn è un segnale a doppia funzione che consente al modulo di generare un interrupt per l'host e permette all'host di resettare il modulo. Il circuito mostrato di seguito abilita la segnalazione multilivello per fornire un controllo diretto del segnale in entrambe le direzioni. Il reset è un segnale attivo basso sull'host che viene tradotto in un segnale attivo basso sul modulo. L'interrupt è un segnale attivo alto sul modulo che viene tradotto in un segnale attivo alto sull'host.
Figura 3 Circuito INT/RSTn

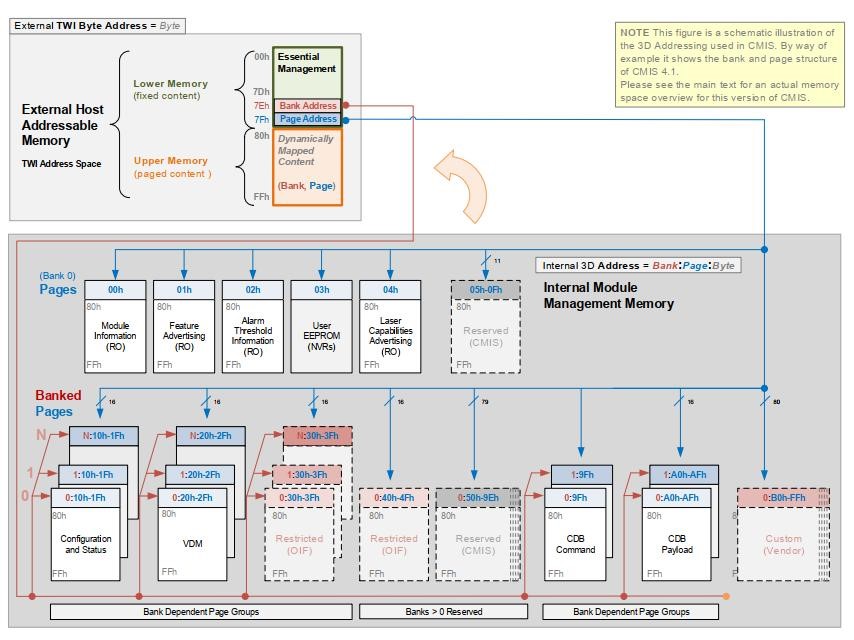

Mappa della memoria del modulo
Figura 4 Mappa digitale della memoria diagnostica
Filtraggio dell'alimentazione della scheda host

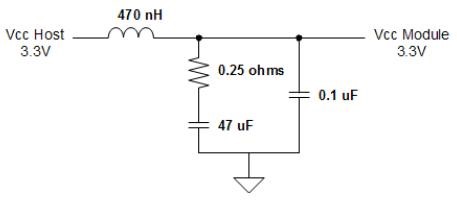

La Figura 5 mostra un esempio di implementazione di un filtro di alimentazione a 3,3 V sulla scheda host. Qualora si utilizzi un circuito alternativo per il filtraggio dell'alimentazione, è necessario che quest'ultimo rispetti le stesse caratteristiche di filtraggio dell'esempio presentato.
Figura 5 Filtro di alimentazione di riferimento per il test dei moduli

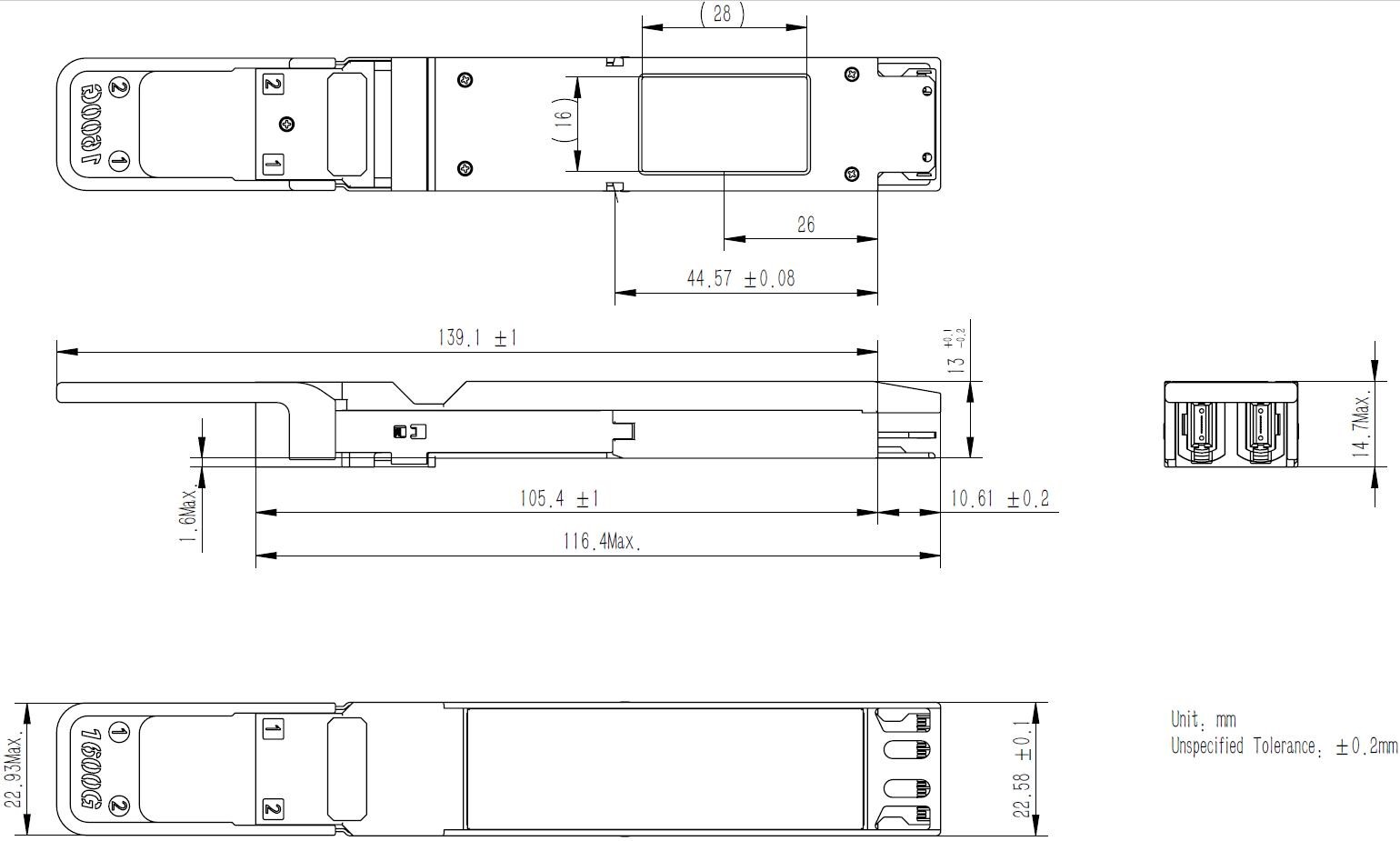

Panoramica del pacchetto
Figura 6 Schema della confezione
