Ricetrasmettitore ottico SFP 155M 1270-1610nm 120KM DDM


Caratteristiche:


  • Collegamenti dati fino a 155 Mb/s
  • Collegabile a caldo
  • Connettore LC duplex
  • Fino a 120 km su 9/125μm SMF
  • Trasmettitore laser 1270nm~1610nm CWDM DFB
  • Alimentatore singolo da +3,3 V
  • Interfaccia di monitoraggio conforme a SFF-8472
  • Potenza massima <1W
  • Intervallo di temperatura di esercizio industriale/esteso/commerciale:
  • da -40°C a 85°C/da -5°C a 85°C/da -0°C a 70°C Versione disponibile
  • Conforme a RoHS e senza piombo

Applicazioni:


  • SONET OC-3/SDH STM-1
  • Internet veloce
  • Altri collegamenti ottici



  • Dettagli del prodotto

RSPD-01C120-XX

Ricetrasmettitore CWDM SFP da 155 Mb/s 120 km

Collegabile a caldo, LC duplex, +3,3 V, 1270 nm~1610 nm, CWDM DFB-LD, monomodale, DDM


Ricetrasmettitore 155M 120km


Descrizione:

Il ricetrasmettitore RSPD-01C120-xx di FIBERWDM è un modulo economico e ad alte prestazioni dotato di un'interfaccia ottica LC duplex. CML accoppiato AC standard per segnale ad alta velocità e segnali di controllo e monitoraggio LVTTL. La sezione del ricevitore utilizza un ricevitore PIN e il trasmettitore utilizza un laser DFB CWDM da 1270 nm ~ 1610 nm, fino a 29 dB di spostamento del collegamento assicurano questo modulo SONETOC-3/SDHSTM-1 120 km di applicazione.



Valutazioni massime assolute

Parametro

Simbolo

min.

Tipico

Massimo.

Unità

Temperatura di conservazione

ST

-40



+85

°C

Tensione di alimentazione

VCC

-0,5



4

v

Umidità relativa

RH

0



85

%



Ambiente operativo consigliato

Parametro

Simbolo

min.

Tipico

Massimo.

Unità

Temperatura operativa della custodia

Industriale

TC

-40



85

°C

Esteso

-5



85

°C

Commerciale

0



+70

°C

Tensione di alimentazione

VCC

3.135



3.465

v

Corrente di alimentazione

Icc





300

mA

Corrente di spunto

Isurge





Icc+30

mA

Massima potenza

Pmax





1

W



Caratteristiche elettriche (TOP = da -40 a 85°C, VCC = da 3,135 a 3,465 Volt)

Parametro

Simbolo

min.

Tipico

Massimo.

Unità

Nota

Sezione trasmettitore:



Impedenza differenziale di ingresso

Rin

90

100

110

W

1

Swing di immissione dati single ended

Vino PP

250



1200

mVp-p



Tensione di disabilitazione trasmissione

VD

Vcc – 1.3



Vcc

v

2

Tensione di abilitazione trasmissione

VEN

Vee



V+ 0.8

v



Trasmetti Disabilita tempo di asserzione

Dolce





10

noi



Sezione Ricevitore:



Oscillazione dell'uscita dati single ended

Vout, pp

300



800

mv

3

Tempo di salita dell'output dei dati

tr





500

p.s

4

Tempo di caduta dell'output dei dati

tf





500

p.s

4

Guasto LOS

Vlosfault

Vcc – 0,5



Host_VCC

v

5

LOS Normale

Norma Vlos

Vee



V+0.5

v

5

Rifiuto dell'alimentatore

PSR

100





mVpp

6

Nota:

1. AC accoppiato.

2. O circuito aperto.

3. In terminazione differenziale da 100 ohm.

4. 20 – 80%

5. LOS è LVTTL. Lo 0 logico indica il normale funzionamento; 1 logico indica nessun segnale rilevato.

6. Tutte le specifiche del ricetrasmettitore sono conformi a una modulazione sinusoidale dell'alimentazione da 20 Hz a 1,5 MHz fino al valore specificato applicato attraverso la rete di filtraggio dell'alimentazione mostrata a pagina 23 dell'accordo multi-sorgente per ricetrasmettitori Small Form-factor Pluggable (CWDM SFP) (MSA), 14 settembre 2000.



Parametri ottici (TOP = da -40 a 85°C, VCC = da 3,135 a 3,465 Volt)

Parametro

Simbolo

min.

Tipico

Massimo.

Unità

Nota

Sezione trasmettitore:

Lunghezza d'onda centrale

λc

λ-6

λ

λ+7,5

nm



Larghezza spettrale

σ





1

nm



Potenza di uscita ottica

Broncio

0



5

dBm

1

Tempo ottico di salita/discesa

tr / tf





500

p.s

2

Rapporto di estinzione

E.R

10





dB



Jitter generato (da picco a picco)

JTXp-p





0.07

interfaccia utente

3

Jitter generato (rms)

JTXrms





0.07

interfaccia utente

3

Maschera per gli occhi per uscita ottica

Conforme a G.957 (sicurezza laser di classe 1)



Sezione Ricevitore:



Lunghezza d'onda dell'ingresso ottico

λc

1260



1620

nm



Sovraccarico del ricevitore

pol

-8





dBm

4

Sensibilità RX

Sen





-34

dBm

4

Asserzione RX_LOS

LOS A

-47





dBm



RX_LOS Annulla asserzione

LO D





-37

dBm



RX_LOS Isteresi

PERDERE

0,5





dB



Specifiche generali:

Velocità dati

BR



155



MB/sec



Tasso di errori di bit

BER





10-12





Massimo. Lunghezza collegamento supportata su9/125μmSMF@155Mb/s

LMAX



80



km



Budget totale del sistema

LIBBRE

29





dB



Nota

1. La potenza ottica viene lanciata in SMF.

2. 20-80%.

3. Misurazioni del jitter effettuate utilizzando Agilent OMNIBERT 718 in conformità con GR-253.

4. Misurato con PRBS 27-1 a 10-12 BER


Dimensioni meccaniche




Disegno meccanico




Informazioni sull'ordine:

Nella parte n. di RSPD-01C120-xx, xx sta per lunghezza d'onda centrale, come ad esempio:

27: per 1270nm, 29: per 1290nm, 31: per 1310nm,……61: per 1610nm.




Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

prodotti correlati

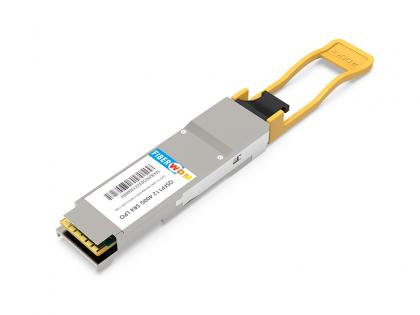

OSFP 400G DR4 Ricetrasmettitore ottico 400G OSFP DR4 SM MPO12 IB
