C-band ASE Light Source .
Sorgente luminosa ASE in banda C

Sorgente luminosa ASE in banda C

Caratteristica:

  • Elevata luminosità e ampio spettro
  • Potenza di uscita stabile
  • planarità spettrale
  • Elevata potenza e regolabilità
  • Miniaturizzazione e praticità
Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

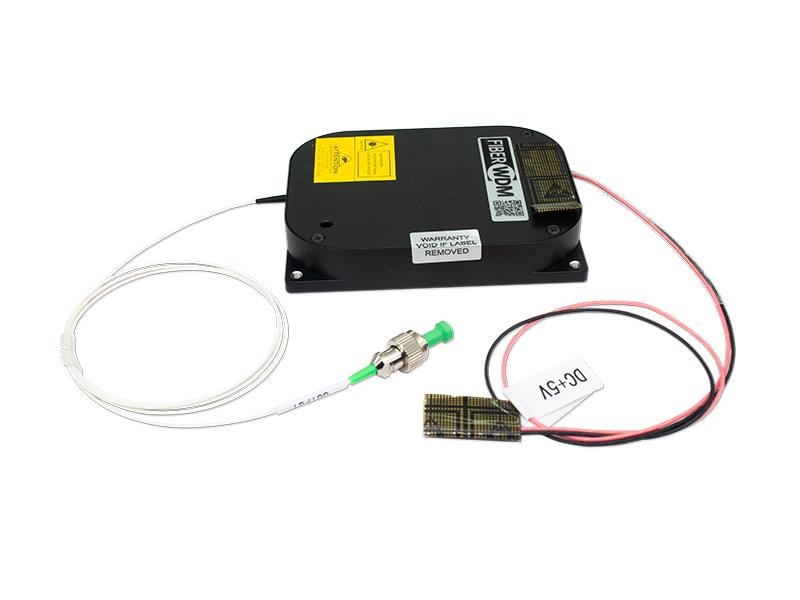

Sorgente luminosa ASE in banda C

RD-ASE-M3-C-1.5dB-23Bm-0.9L-1m-FC/APC

Fiberwdm La sorgente luminosa ASE in banda C di Fiberwdm, caratterizzata da un'eccezionale planarità spettrale, un'ampia gamma di frequenze, una potenza di uscita stabile e una vasta compatibilità in diversi settori, è specificamente progettata per applicazioni di ricerca, test e integrazione di sistemi, soddisfacendo la domanda di sorgenti luminose ad alte prestazioni e dimostrando la profonda competenza e lo spirito innovativo di Fiberwdm nel campo dell'ottica.

Specifiche ottiche:

Parametro

Min.

Tipico.

Massimo.

Unità

Osservazione

Forma spettrale

-

Appiattito

-

-

-

Lunghezza d'onda di lavoro

1527

- 1565

nm

-

Potenza di uscita

- 23 23

dBm

-

Larghezza dello spettro

- 38 -

nm

@+25℃

Planarità spettrale

- 1.5 3.0

dB

@+25℃、@output=23dBm

Stabilità di potenza a breve termine

- - 0,05

dB

@+25℃

Stabilità di alimentazione a lungo termine

- - 0,1

dB

@+25℃

Modalità di controllo

APC - - -

Ambiente di lavoro:

Parametro Min. Tipico. Massimo. Unità Osservazione

Temperatura di esercizio

-10 -

+60

°C

Tolleranza di temperatura±2

Temperatura di conservazione

-40 - +85

°C

Tolleranza di temperatura±2

Umidità relativa

5 - 90 % -
Specifiche elettriche:
Parametro Min. Tipico. Massimo. Unità Osservazione

Alimentazione elettrica

+4,75

+5

+5,25

v -

Consumo energetico a temperatura ambiente

- - 10 w -

Consumo energetico a temperatura massima

- - 15 w -

Interfaccia:

Tipo di connettore: connettore a 26 pin

Spillo

Nome

Attributi

Livello

Descrizione

1

VCC_3.3V

P

-

Alimentatore da 3,3 V

2

VCC_3.3V

P

-

Alimentatore da 3,3 V

3

GND

P

-

GND

4

GND

P

-

GND

5

NC

F

-

Prenotato

6

NC

F

-

Prenotato

7

NC

F

-

Prenotato

8

NC

F

-

Prenotato

9

Uscita_allarme

O

LVTTL

Allarme potenza in uscita

10

Allarme di input

O

LVTTL

Allarme alimentazione in ingresso

11

Allarme pompa

O

LVTTL

Allarme temperatura pompa

12

Allarme corrente pompa

O

LVTTL

Allarme corrente della pompa

13

NC

F -

Prenotato

14

ModuloTem_Allarme

O

LVTTL

Allarme temperatura modulo

15

NC

F

-

Prenotato

16

Pompa accesa/spenta

F

SPENTO

Spentare la pompa a basso livello

17 NC

F

-

Prenotato

18

Reset

F

-

Ingresso di ripristino esterno

19

GND

P -

GND

20

GND

P

-

GND

21

RXD

IO

RS232

Ingresso dati seriale

22

TXD

O

RS232

Uscita dati seriale

23

GND

P

-

GND

24

GND

P

-

GND

25

VCC_3.3V

P

-

Alimentatore da 3,3 V

26

VCC_3.3V

P

-

Alimentatore da 3,3 V

Nota 1: P: Alimentazione; I: Ingresso; O: Uscita; F: Galleggiante.

Nota 2: Messaggio di allarme quando tutti i pin di allarme in uscita sono a livello basso.

Nota 3: Ingresso di reset esterno attivo basso.

Nota 4: Pompa di basso livello a 16 pin spenta.

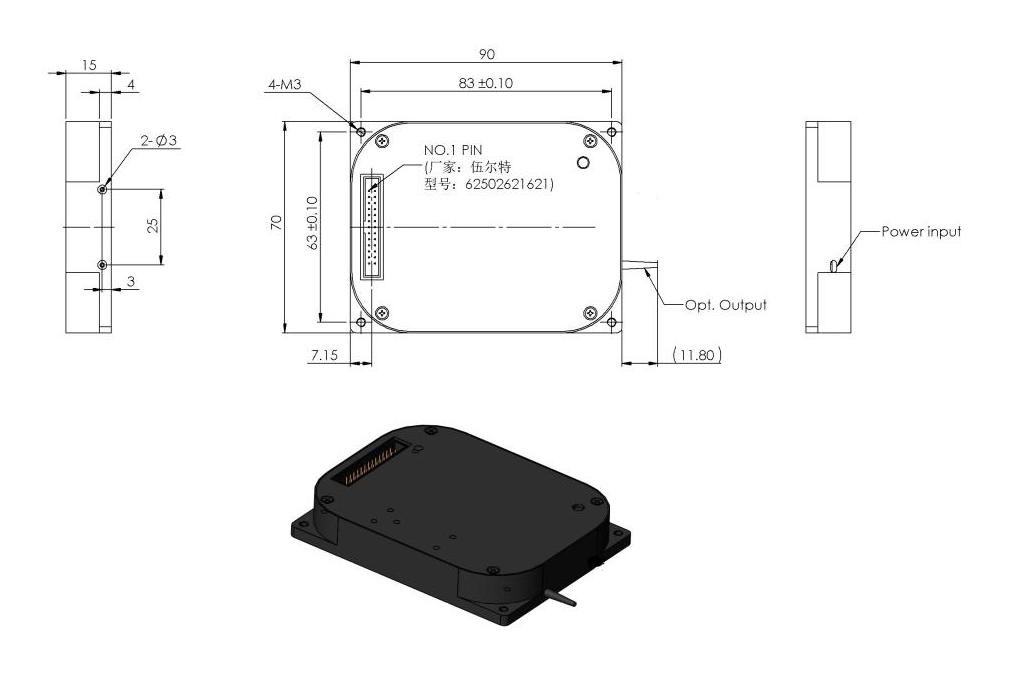

Struttura meccanica:

Dimensioni, LxPxA: 90*70*15mm±0.2mm

C-band ASE Light Source

Codino:

Articolo

Specifiche

Osservazione

Tipo di fibra

Fibra monomodale da 900 µm

Fibra pesante

1000±2mm

Extrastrutturale

Connettore in fibra

Ingresso/Uscita: FC/APC

Intervallo di impostazione dei parametri software e stato predefinito:

Parametro

Min.

Predefinito

Massimo.

Unità

Soglia di allarme per potenza ottica ad alta uscita

13 23,5

23,5

dBm

Corrente di polarizzazione della pompa

- -

1.2*EOL Corrente

Unione delle Nazioni Unite

Potenza ottica in uscita

13 23

23

dBm

Soglia di allarme per temperatura elevata del modulo

50 80 80

°C

Stato di accensione/spegnimento della pompa

NC

SPENTO

NC

-

Modalità di funzionamento

NC

APC

NC

-

Modalità predefinita

- 23 -

dB

Lettura dell'accuratezza dei parametri nel software:

Parametro

Min.

Corrente di polarizzazione della pompa

0,1 mA

Potenza ottica di uscita configurata

0,1 dBm

Soglia di allarme per temperatura elevata del modulo

0,1℃

Temperatura di uscita (pompa)

0,1℃

Protocollo di comunicazione della porta seriale:

Articolo

Valore

Unità

Velocità di trasmissione

9600

Bit/s

Bit di dati

8

Morso

Bit di arresto

1

Morso

Bit di parità

Nessuno
