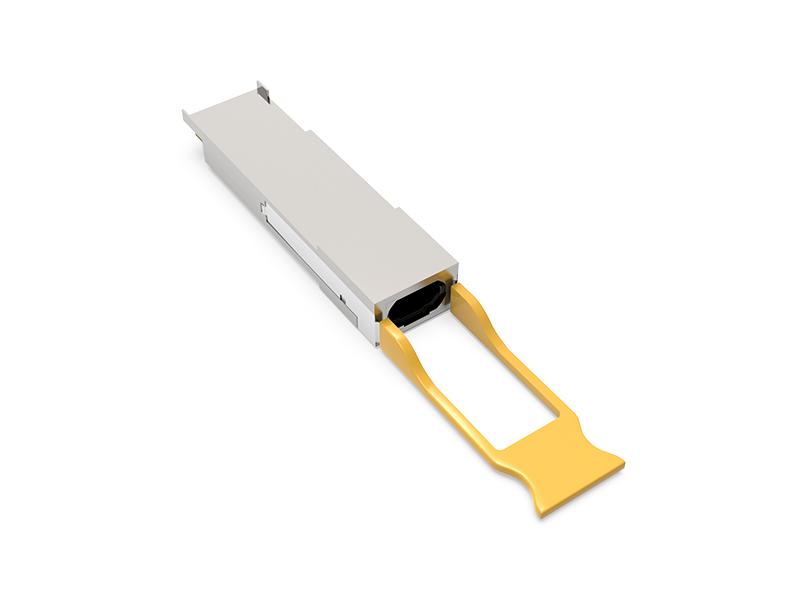

Il QSFP28 PSM4 è un transceiver QSFP28 in fibra ottica parallela, a quattro canali, collegabile, per applicazioni Ethernet 100G. Il modulo ottico full-duplex QSFP28 offre 4 canali di trasmissione e ricezione indipendenti, ciascuno in grado di operare a 26 Gbps per una velocità dati aggregata di 104 Gbps su 2 km utilizzando fibra monomodale. Questi moduli sono progettati per funzionare su sistemi in fibra monomodale che utilizzano array laser DFB. Un cavo a nastro in fibra ottica con connettore MPO/MTPTM può essere collegato al connettore del modulo QSFP28. Il QSFP28 PSM4 è un tipo di transceiver parallelo che offre una maggiore densità di porte e un risparmio sui costi complessivi del sistema.

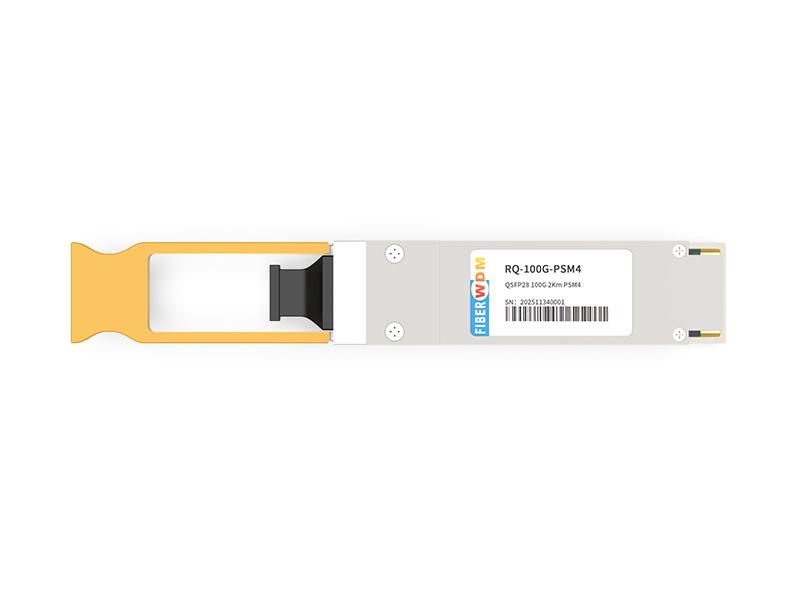

Ricetrasmettitore ottico QSFP28 PSM4 da 2 km da 100 Gb/s
Caratteristiche del prodotto
Applicazioni
Informazioni per l'ordine
|
Caratteristica |
Standard |
Prestazione |
|
Interferenza elettromagnetica (EMI) |
FCC Parte 15 Classe B EN 55022:2010, Classe B |
Compatibile con gli standard |
|
Suscettività elettromagnetica (EMS) |
EN 55024:2010 |
Compatibile con gli standard |
|
Sicurezza degli occhi con laser |
FDA 21CFR 1040.10 e 1040.11 EN60950, EN (IEC) 60825-1,2 |
Compatibile con il prodotto laser di classe |
Valutazioni massime assolute
Il funzionamento oltre i valori massimi assoluti potrebbe causare danni permanenti al modulo.
|
Parametro |
Simbolo |
Minimo |
Massimo |
Unità |
|
Temperatura di conservazione |
TS |
-40 |
85 |
gradi C |
|
Temperatura di funzionamento |
SUPERIORE |
0 | 70 |
gradi C |
|
Tensione di alimentazione |
VCC |
-0,3 |
3.6 | V |
|
Umidità relativa (senza condensa) |
RH |
0 | 85 |
% |
|
Tensione di ingresso |
Vin |
-0,3 |
Vcc+0.3 |
V |
Condizioni operative consigliate e requisiti di alimentazione
|
Parametro |
Simbolo |
Minimo |
Tipico |
Massimo |
Unità |
Note |
|
Temperatura di funzionamento |
SUPERIORE |
0 | 70 |
gradi C |
Temperatura di funzionamento |
|
|
Tensione di alimentazione |
VCC |
3.135 |
3.3 |
3.465 |
V |
Tensione di alimentazione |
|
Consumo energetico |
3.5 | O |
Tensione di alimentazione |
|||
|
Velocità dati |
DR |
25.78125 |
Gbps |
Velocità dati |
||
|
Tolleranza alla velocità dei dati |
∆DR |
-100 |
+100 |
ppm |
Tolleranza alla velocità dei dati |
|
|
Distanza di collegamento con G.652 |
D | 0 | 2 | chilometri |
Distanza di collegamento con G.652 |
Caratteristiche elettriche
|
Parametro |
Punto di prova |
Minimo |
Tipico |
Massimo |
Unità |
|
Impedenza di ingresso differenziale |
Zin |
90 | 100 | 110 |
ohm |
|
Impedenza di uscita differenziale |
Zout |
90 | 100 | 110 |
ohm |
|
Ampiezza della tensione di ingresso differenziale |
ΔVin |
300 | 1100 |
mVp-p |
|
|
Ampiezza della tensione di uscita differenziale |
ΔVout |
300 | 800 |
mVp-p |
|
|
Livello logico di ingresso alto |
VIH |
2.0 | VCC |
V |
|
|
Livello logico di ingresso basso |
VIL |
0 | 0,8 |
V |
|
|
Livello logico di uscita alto |
VOH |
VCC-0.5 |
VCC |
V |
|
|
Livello logico di uscita basso |
VOL | 0 | 0,4 |
V |
Caratteristiche ottiche
|
Parametro |
Simbolo |
Minimo |
Tipico |
Massimo |
Unità |
Note |
|
Trasmettitore |
||||||
|
Lunghezza d'onda centrale |
λC |
1295 | 1325 |
nanometro |
1 | |
|
Larghezza spettrale RMS |
λrms |
3.5 |
nanometro |
1 | ||
|
Potenza di lancio media, per corsia |
PAVG |
-6 | -0,5 |
+2.0 |
dBm |
|
|
Ampiezza di modulazione ottica (OMA) |
POMA |
-5 | -0,5 |
+2.2 |
dBm |
1 |
|
Differenza di potenza di lancio tra due corsie qualsiasi |
Ptx,diff |
5.0 |
dB |
|||
|
Penalità di trasmissione e dispersione (TDP), ogni corsia (max) |
TDP |
2.9 |
dBm |
1 | ||
|
Tempo di salita/discesa |
Tr/Tf |
30 | ps | |||
|
Rapporto di estinzione |
Pronto Soccorso |
3.5 |
dB |
|||
|
Rumore di intensità relativa |
Rin |
-128 |
dB/Hz |
|||
|
Tolleranza della perdita di ritorno ottico |
TOL |
20 |
dB |
|||
|
Riflettanza del trasmettitore |
RT |
-12 |
dB |
|||
|
Margine della maschera oculare del trasmettitore |
EMM |
10 |
% |
2 | ||
|
Trasmettitore di spegnimento medio al lancio, ogni corsia |
Poff |
|
-30 |
dBm |
||
|
Definizione della maschera oculare trasmittente {X1, X2, X3, Y1, Y2, Y3} |
{0,31,0,4,0,45, 0,34,0,38,0,4} |
|||||
|
Ricevitore |
||||||
|
Lunghezza d'onda centrale |
λC |
1295 |
1325 | nanometro | ||
|
Soglia di danno |
THd |
+3 |
dBm |
|||
|
Sovraccarico, ogni corsia |
OVL |
+2,5 |
dBm |
|||
|
Sensibilità del ricevitore in OMA, ogni corsia |
SEN |
-11.35 |
dBm |
3 | ||
|
Soglia di asserzione della perdita del segnale |
LOSA |
-30 |
dBm |
|||
|
Soglia di deasserzione della perdita del segnale |
Disturbo disfunzionale (LOSD) |
-12 |
dBm |
|||
|
Isteresi LOS |
PERDERE |
0,5 |
dB |
|||
|
Perdita di ritorno ottico |
ORL |
-12 |
dBm |
|||
Note:
1. La lunghezza d'onda del trasmettitore, la larghezza spettrale RMS e la potenza devono soddisfare le specifiche OMA meno TDP per garantire le prestazioni del collegamento.
2. Il diagramma dell'occhio viene testato con 1000 forme d'onda.
3. Misurato con un modello di test PRBS 231-1, @25,78 Gb/s, BER<5*10-5
Funzioni diagnostiche digitali
Le seguenti caratteristiche diagnostiche digitali sono definite in base alle normali condizioni operative, salvo diversa indicazione.
|
Parametro |
Simbolo |
Minimo | Massimo | Unità | Note |
|
Errore assoluto del monitor della temperatura |
DMI_Temp |
-3 |
3 |
gradi C |
Temperatura di esercizio eccessiva |
|
Errore assoluto del monitor della tensione di alimentazione |
DMI _VCC |
-0,1 |
0,1 |
V |
Gamma operativa completa |
|
Errore assoluto del monitor di potenza del canale RX |
DMI_RX |
-3 |
3 |
dB |
Per canale |
|
Monitor di corrente di polarizzazione del canale |
DMI_Ibias |
-10% |
10% |
mA |
Per canale |
|
Errore assoluto del monitor della temperatura |
DMI_Temp |
-3 | 3 |
gradi C |
Temperatura di esercizio eccessiva |
Filtraggio dell'alimentazione
La scheda host dovrebbe utilizzare il filtraggio dell'alimentazione mostrato nella Figura 1.
Figura 1. Filtraggio dell'alimentazione della scheda host
Corsie e assegnazione dell'interfaccia ottica

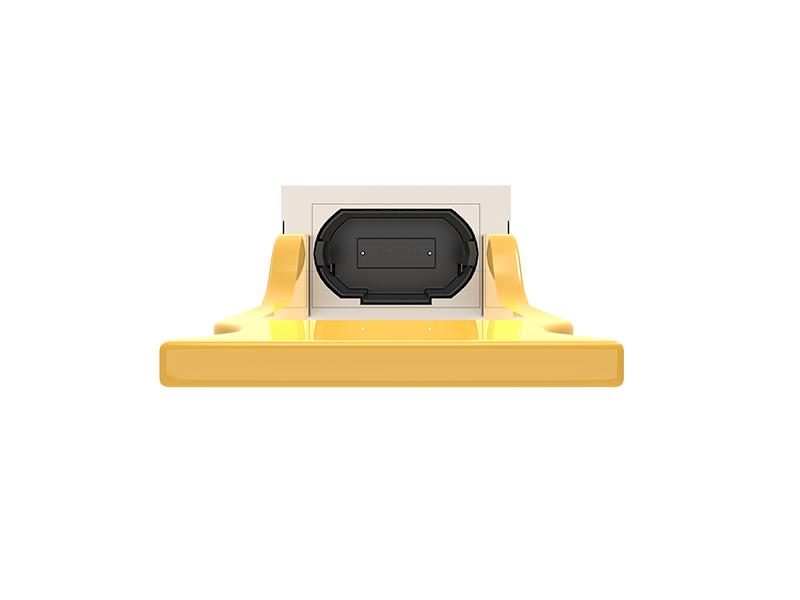

La porta dell'interfaccia ottica è un connettore MPO maschio. Le quattro posizioni delle fibre a sinistra, come mostrato in Figura 2, con la chiave rivolta verso l'alto, sono utilizzate per i segnali ottici di trasmissione (Canali da 1 a 4). Le posizioni delle fibre a destra sono utilizzate per i segnali ottici di ricezione (Canali da 4 a 1). Le quattro fibre centrali sono fisicamente presenti.
F io il tuo e 2. O punto io C al R ece P T UN C l e UN N D C H UN nne l O R io esso questo T io o N
Dimensioni meccaniche

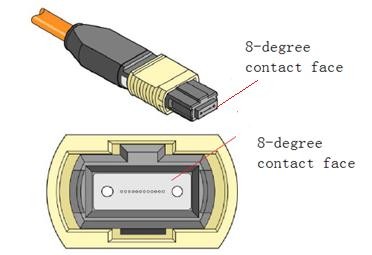

Attenzione: per ridurre al minimo le riflessioni indotte dalla connessione MPO, per questo prodotto viene utilizzato un connettore MPO con estremità inclinata di 8 gradi. Con questo prodotto si consiglia di utilizzare un connettore MPO maschio con estremità inclinata di 8 gradi, come illustrato nella Figura 5.
ESD
Questo transceiver è specificato con una soglia ESD di 1 kV per i pin SFI e di 2 kV per tutti gli altri pin di ingresso elettrici, testato secondo MIL-STD-883, Metodo 3015.4 /JESD22-A114-A (HBM). Tuttavia, sono comunque necessarie le normali precauzioni ESD durante la manipolazione di questo modulo. Questo transceiver viene spedito in un imballaggio protettivo ESD. Deve essere rimosso dall'imballaggio e maneggiato solo in un ambiente protetto da ESD.
Sicurezza laser
Questo è un prodotto laser di Classe 1 secondo IEC 60825-1:2007. Questo prodotto è conforme a 21 CFR 1040.10 e 1040.11, fatta eccezione per le deviazioni ai sensi dell'Avviso Laser n. 50, datato 24 giugno 2007.
Assegnazione e descrizione dei pin
Assegnazione dei pin
|
SPILLO # |
Logica |
Simbolo |
Descrizione |
| 1 |
G ND |
||
| 2 |
LMC - IO |
TX 2n |
|
| 3 |
LMC - IO |
TX 2p |
|
| 4 |
G ND |
||
| 5 |
LMC - IO |
TX 4n |
|
| 6 |
LMC - IO |
TX 4p |
|
| 7 |
G ND |
||
| 8 |
L V T LL - IO |
Mo D S e l L |
|
| 9 | L V T LL - IO |
Rif S etL |
|
| 10 |
V cc Ricetta |
||
| 11 |
L V CM O S - I/O |
S CL |
|
| 12 |
L V CM O S - I/O |
S DA |
|
| 13 |
G ND |
||
| 14 |
LMC - O |
R X 3p |
|
| 15 |
LMC - O |
R X 3n |
|
| 16 |
G ND |
||
| 17 |
LMC - O |
R X 1 penny |
|
| 18 |
LMC - O |
R X 1n | |
| 19 |
G ND |
||
| 20 |
G ND |
||
| 21 |
LMC - O |
R X 2n |
|
| 22 |
LMC - O |
R X 2p |
|
| 23 |
G ND |
||
| 24 |
LMC - O |
R X 4n |
|
| 25 |
LMC - O |
R X 4p |
|
| 26 |
G ND |
||
| 27 |
L V TT L - O |
||
| 28 |
L V TT L - O |
||
| 29 | |||
| 30 | |||
| 31 |
L V TT L - IO |
||
| 32 |
G ND |
||
| 33 |
LMC - IO |
||
| 34 |
LMC - IO |
||
| 35 |
G ND |
||
| 36 |
LMC - IO |
||
| 37 |
LMC - IO |
||
| 38 |
G ND |
