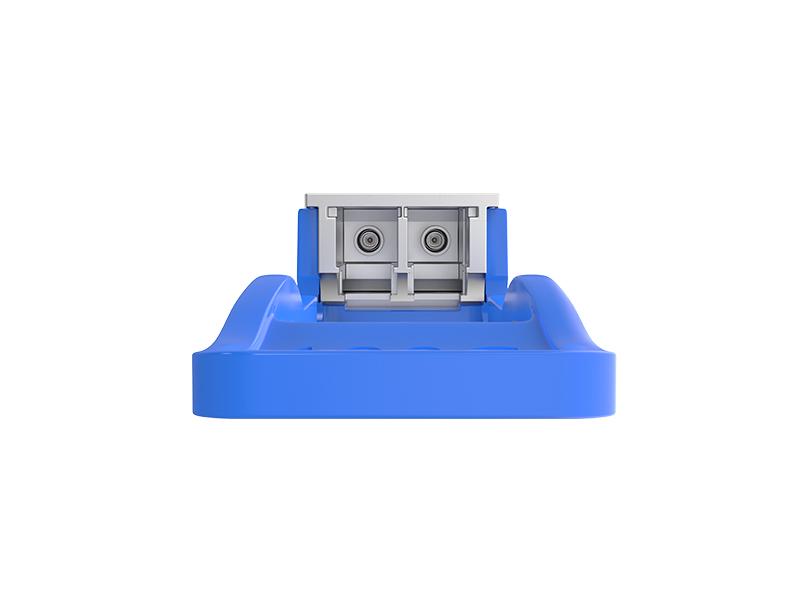

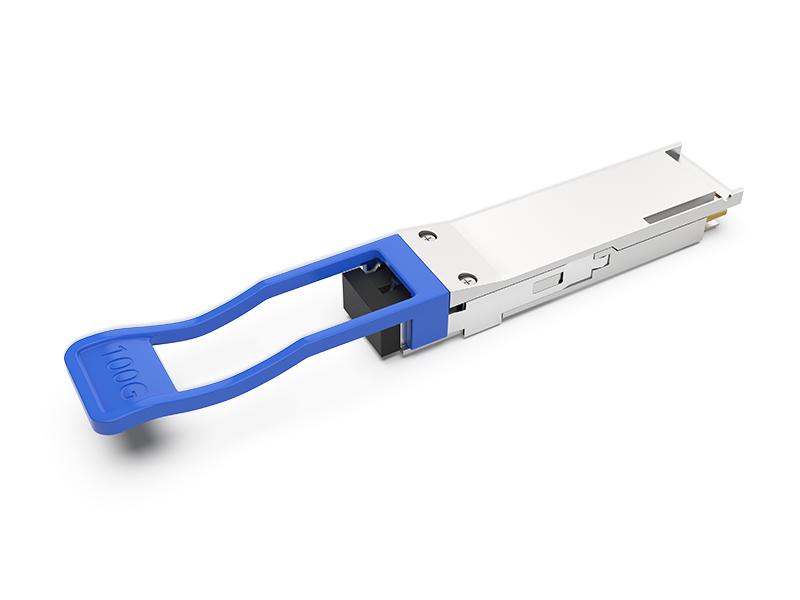

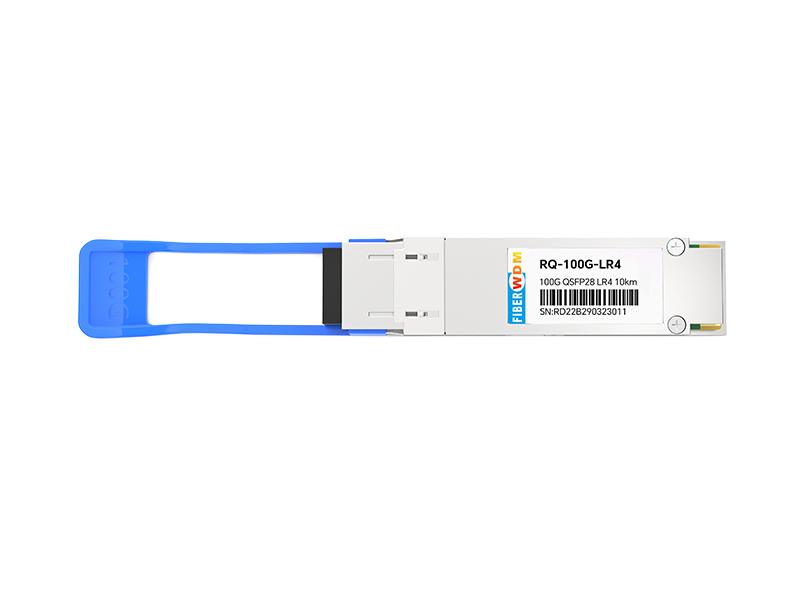

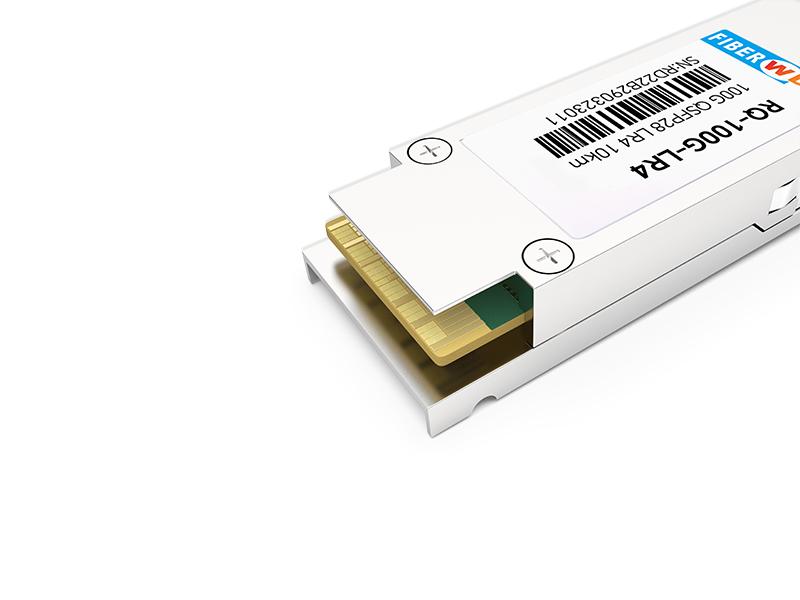

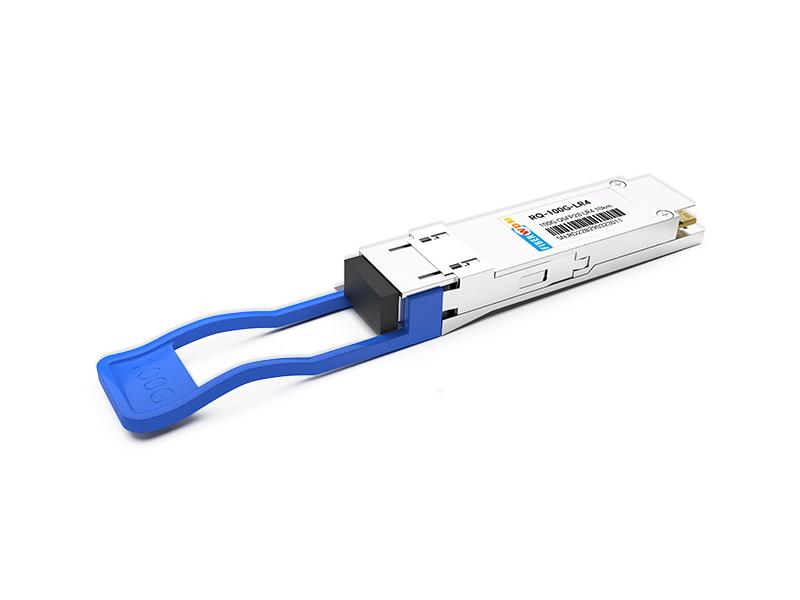

Ricetrasmettitore ottico LC 100G QSFP28 LR4 1310 nm 10 km

Parametro

Simbolo

Min.

Tipico

Max.

Unità

Temperatura di stoccaggio

TS

-40

+85

°C

Tensione di alimentazione

VCCT, R

-0,5

4

V

Umidità relativa

RH

0

85

%

Parametro

Simbolo

Min.

Tipico

Max.

Unità

Temperatura operativa del contenitore

TC

0

+70

°C

Tensione di alimentazione

VCCT, R

+3.13

3.3

+3.47

V

Corrente di alimentazione

ICC

1100

1500

mA

Dissipazione di potenza

PD

5

W

Parametro

Simbolo

Min

Tip

Max

Unità

Nota

Velocità dati per canale

-

25.78125

Gbps

27.9525

Consumo energetico

-

3.6

5

W

Corrente di alimentazione

Icc

1.1

1.5

A

Tensione I/O di controllo alta

VIH

2.0

Vcc

V

Tensione I/O di controllo-bassa

VIL

0

0.7

V

Sfasamento tra canali

TSK

35

Ps

Durata di RESETL

10

Us

Tempo di disattivazione di RESETL

100

ms

Tempo di accensione

100

ms

Trasmettitore

Tolleranza della tensione di uscita a terminazione singola

0.3

Vcc

V

1

Tolleranza della tensione di modo comune

15

mV

Tensione differenziale di ingresso del trasmettitore

VI

150

1200

mV

Impedenza differenziale di ingresso del trasmettitore

ZIN

85

100

115

Jitter di ingresso dipendente dai dati

DDJ

0.3

UI

Ricevitore

Tolleranza della tensione di uscita a estremità singola

0.3

4

V

Tensione differenziale di uscita Rx

Vo

370

600

950

mV

Tensione di salita e discesa dell'uscita Rx

Tr/Tf

35

ps

1

Jitter totale

TJ

0.3

UI

Parametro

Simbolo

Min

Tip

Max

Unità

Rif.

Trasmettitore

Assegnazione della lunghezza d'onda

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

Rapporto di soppressione della modalità laterale

SMSR

30

-

-

dB

Potenza media totale in ingresso

PT

-4

-

8.3

dBm

Potenza media in ingresso, ogni canale

-4

-

4.5

dBm

Differenza nella potenza in ingresso tra due canali qualsiasi (OMA)

-

-

6.5

dB

Ampiezza di modulazione ottica, ogni canale

OMA

-4

4.5

dBm

Potenza di lancio in OMA meno penalità del trasmettitore e della dispersione (TDP), ciascuna corsia

-4.8

-

dBm

TDP, ciascuna corsia

TDP

2.2

dB

Rapporto di estinzione

ER

4

-

-

dB

Definizione della maschera dell'occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

Tolleranza alla perdita di ritorno ottica

-

-

20

dB

Potenza media di lancio del trasmettitore spento, ciascuna corsia

Poff

-30

dBm

Rumore di intensità relativa

Rin

-128

dB/HZ

1

Tolleranza alla perdita di ritorno ottica

-

-

12

dB

Ricevitore

Soglia di danneggiamento

THd

3.3

dBm

1

Sensibilità equivalente per canale

Rxsens

-10.6

dBm

1

Potenza media all'ingresso del ricevitore, ogni linea

R

-10.6

0

dBm

Precisione RSSI

-2

2

dB

Riflettanza del ricevitore

Rrx

-26

dB

Potenza del ricevitore (OMA), ogni linea

-

-

3.5

dBm

Disattivazione LOS

LOSD

-15

dBm

Attivazione LOS

LOSA

-25

dBm

Isteresi LOS

LOSH

0.5

dB
