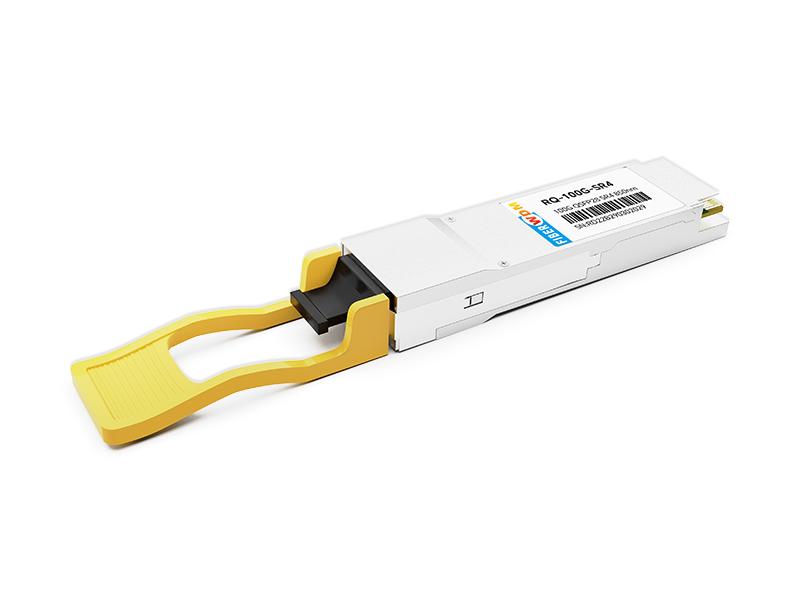

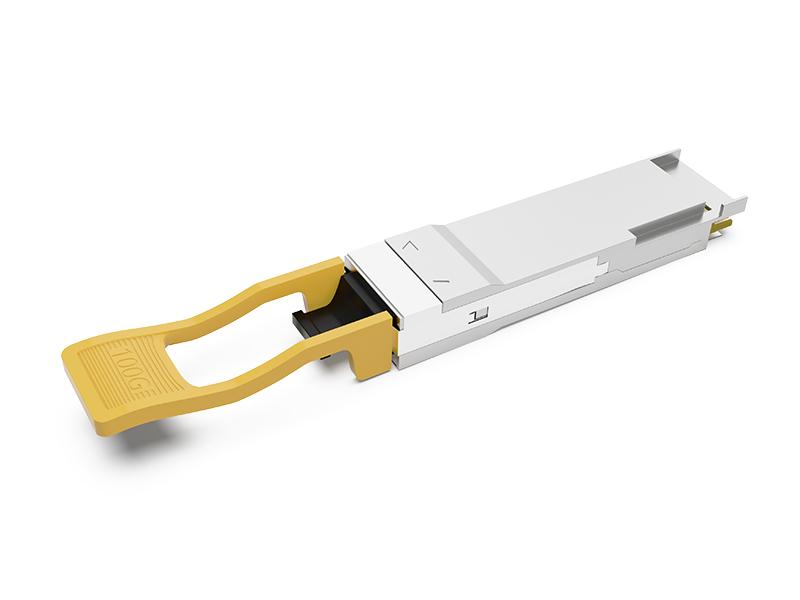

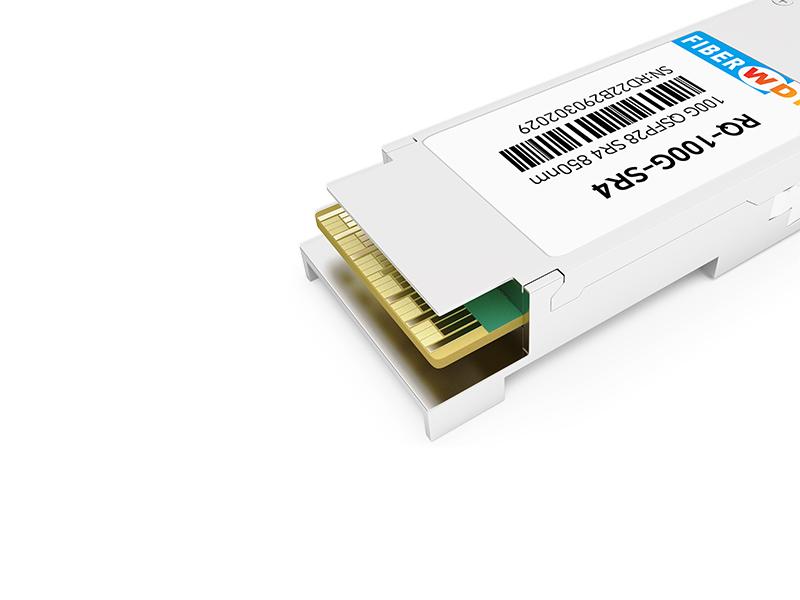

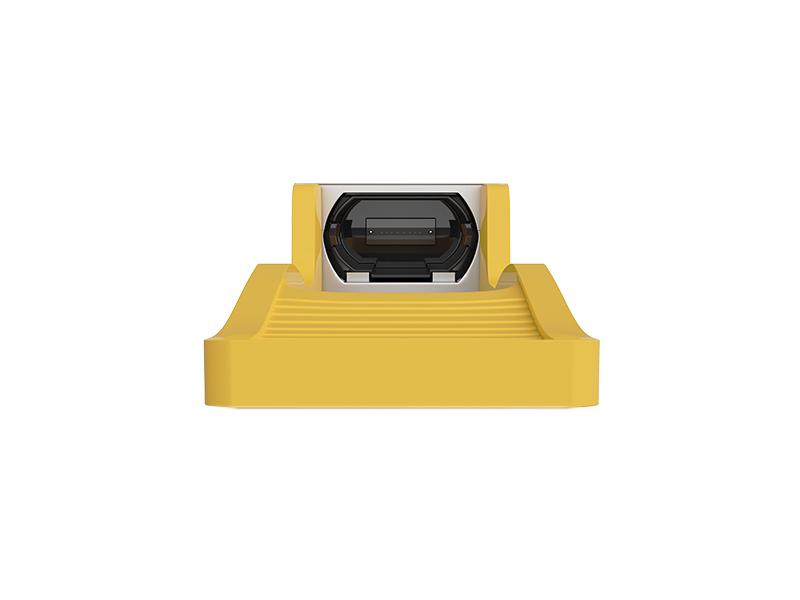

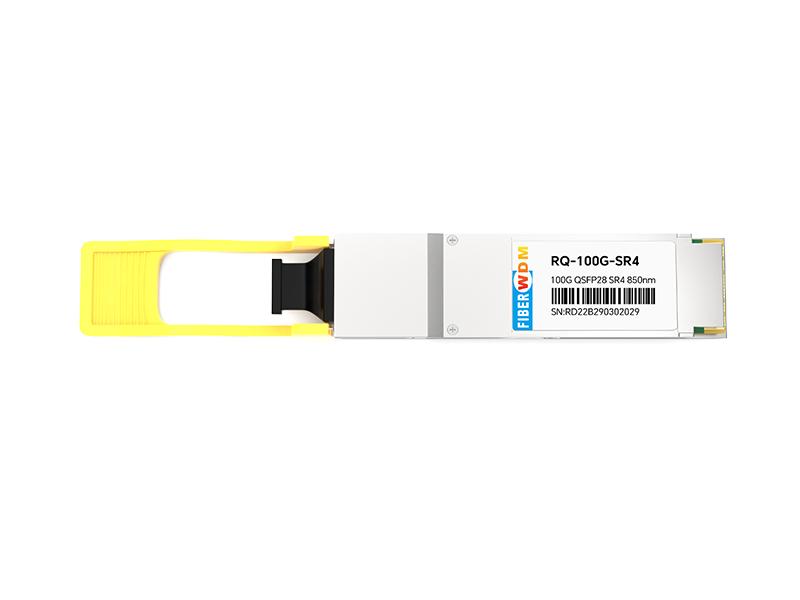

ricetrasmettitore ottico 100G QSFP28 SR4 100m 850nm MPO

Parametro

Simbolo

min

Massimo

Unità

Intervallo di temperatura di conservazione

TSTG

-40

+85

⁰C

Tensione di alimentazione

VCC

0

4

v

Umidità relativa

RH

Dal 5% all'85% senza condensa

Parametro

Simbolo

min

Massimo

Unità

Temperatura di funzionamento della cassa

TCASE

0

70

⁰C

Tensione di alimentazione

Vcc

3.14

3.46

v

Consumo di energia

PDI SS

2.5

w

Distanza di collegamento su fibra OM4

100

M

Distanza di collegamento su OM3Fiber

70

M

Parametro del trasmettitore

min

Tipico

Massimo

Unità

Tasso di segnalazione, ogni corsia

25.78125 ± 100 ppm

Gbps

Intervallo di lunghezza d'onda centrale

840

850

860

nm

Formato di modulazione

NRZ

Potenza di lancio media per corsia

-8.4

2.4

dBm

Larghezza spettrale RMS

0.6

nm

Modulazione ottica

Ampiezza, ogni corsia

-6.4

3.0

dBm

Potenza di lancio media per corsia @TX Off State

-30.0

dBm

Avvia Power in OMA meno TDEC, ogni corsia

-7.3

dBm

Trasmettitore e chiusura dell'occhio di dispersione, ogni corsia

4.3

dB

Rapporto di estinzione

2.0

dB

Tolleranza alla perdita di ritorno ottico

12

dB

Trasmettitore Definizione maschera occhi {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

Parametro ricevitore

min

Tipico

Massimo

Unità

Tasso di segnalazione, ogni corsia

25.78125 ± 100 ppm

Gbps

nm

Intervallo di lunghezza d'onda della corsia

840

850

860

Formato di modulazione

NRZ

Soglia di danno

3.4

dBm

Potenza di ricezione media, ogni corsia

- 10.3

2.4

dBm

Potenza ricevitore, ogni corsia (OMA)

3.0

dBm

Riflessione del ricevitore

- 12.0

dB

Stressed Receiver Sensitivity (OMA), ogni corsia

-5.2

dBm

Condizioni stressate per la sensibilità al ricevitore di stress

Chiusura degli occhi stressata

4.3

dB

ha sottolineato Eye J2Jitter

0,39

interfaccia utente

ha sottolineato Eye J4Jitter

0,53

interfaccia utente

OMA di ciascuna corsia dell'aggressore

3

dBm

Definizione maschera oculare ricevente stressata {X1,X2,X3,Y1,Y2,Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

RX_LOS_Afferma Min/Max

-30.0

dBm

RX_LOS_De-Assert Min/Max

- 12.0

dBm

RX_LOS_Isteresi

0,5

dB

Parametro del trasmettitore

min

Tipico

Massimo

Unità

Velocità di segnalazione per corsia (portata)

25.78125 ± 100 ppm

GBd

Tensione di uscita di modo comune CA (RMS)

17.5

mV

Tensione di uscita differenziale

900

mV

Larghezza degli occhi

0,57

interfaccia utente

Altezza degli occhi, differenziale

228

mV

Chiusura occhiello verticale

5.5

dB

Perdita di ritorno dell'uscita differenziale

Equazione (83E– 2)

dB

Perdita di ritorno di conversione da comune a modalità differenziale

Equazione (83E– 3)

dB

Disadattamento della terminazione differenziale

10

%

Tempo di transizione (dal 20% all'80%)

12

ps

Tensione di modo comune CC

-350

2850

mV

Parametro ricevitore

min

Tipico

Massimo

Unità

Velocità di segnalazione per corsia (portata)

25.78125 ± 100 ppm

GBd

Tensione di uscita di modo comune CA (RMS)

17.5

mV

Tensione di uscita differenziale

900

mV

Larghezza degli occhi

0,57

interfaccia utente

Altezza degli occhi, differenziale

228

mV

Chiusura occhiello verticale

5.5

dB

Perdita di ritorno dell'uscita differenziale

Equazione (83E– 2)

dB

Perdita di ritorno di conversione da comune a modalità differenziale

Equazione (83E– 3)

dB

Disadattamento della terminazione differenziale

10

%

Tempo di transizione (dal 20% all'80%)

12

ps

Numero del prodotto

Velocità dati (Gb/s)

Lunghezza d'onda (nm)

Portata (km)

LD

Potenza Tx (dBm)

PD

Rx Sens(dBm)

Temperatura (℃)

RQ-100G-SR4

100

850 nm

0.1

VCSEL

-8.4~2.4

SPILLO

<-10.3

0~70
