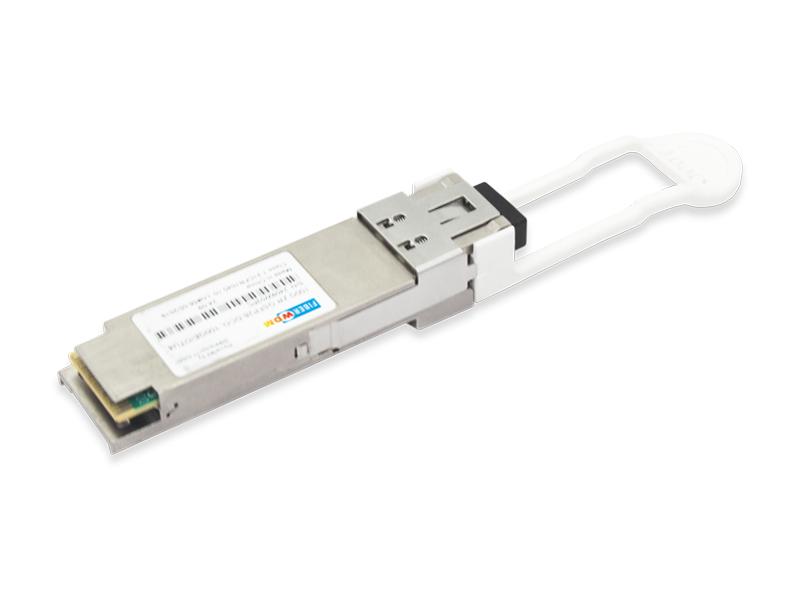

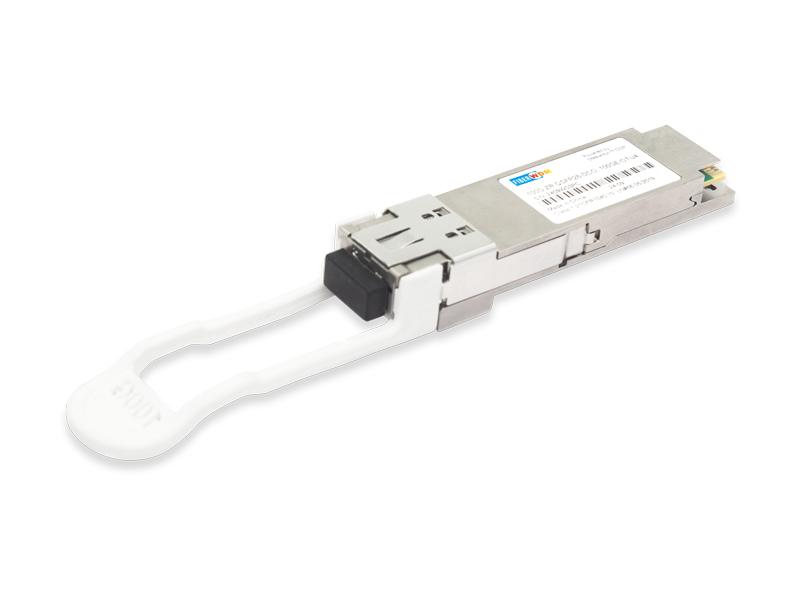

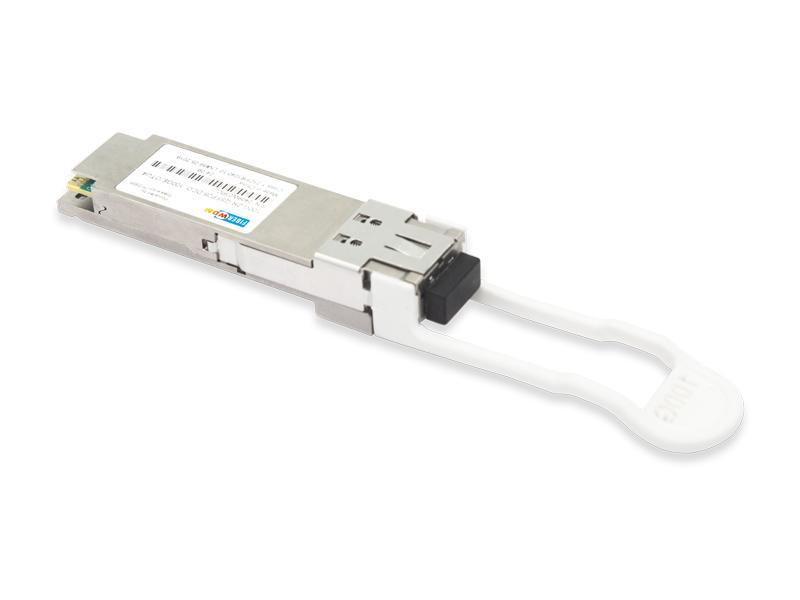

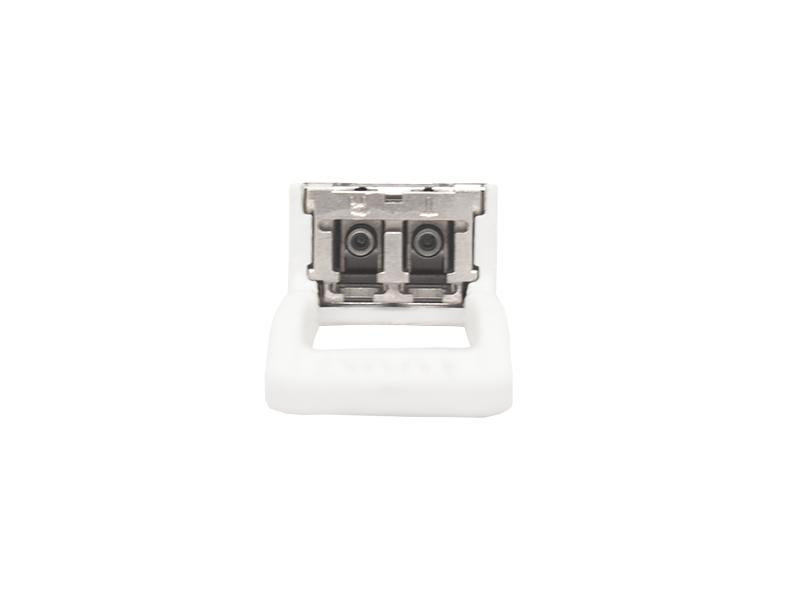

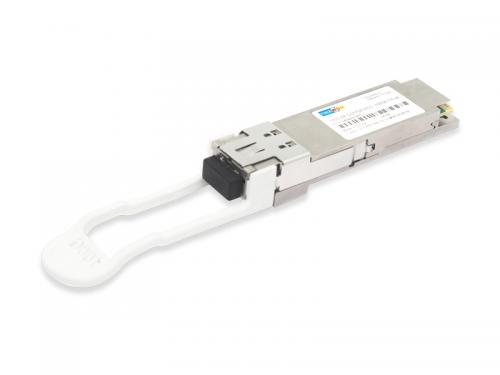

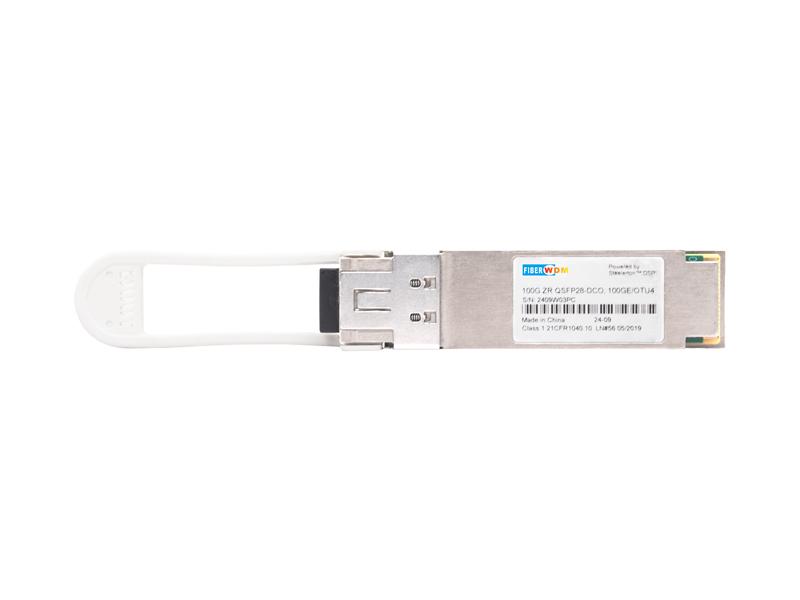

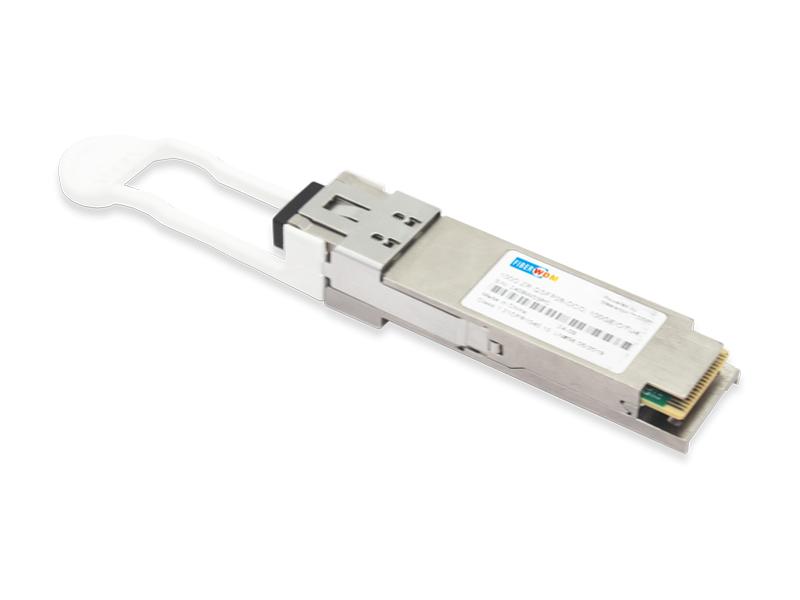

Ricetrasmettitore ottico coerente digitale QSFP28 ZR 100G

CARATTERISTICHE DEL PRODOTTO

• Modulo di ottica coerente digitale, fattore di forma QSFP28 hot-pluggable
• Interfaccia host conforme a IEEE 100G Ethernet (CAUI-4) o ITU-T 100G OTN (OTL4.4)
• Interfaccia ottica coerente 100G con modulazione DPDQPSK e Staircase FEC secondo IEEE Std. 802.3-2022 100GBASE-ZR o ITU-T G.709.2
• Portata della trasmissione:

Fino a 80 km non amplificati (perdita limitata) o Fino a 120 km amplificati (dispersione limitata, estendibile facoltativamente a 300 km)

Banda C completamente sintonizzabile, griglia da 50 GHz o 100 GHz con sintonizzazione automatica della lunghezza d'onda FlextuneTM opzionale

• Intervallo di temperatura della custodia da 0°C a 70°C (temperatura C) o da -40°C a 85°C (temperatura I)
• Dissipazione di potenza < 5,5 W (temperatura C) o < 6,0 W (temperatura I)
• Monitoraggio diagnostico digitale remoto

APPLICAZIONI

• Reti di accesso e aggregazione
• reti televisive via cavo
• Front-haul e mid-haul wireless

SELEZIONE DEI PRODOTTI

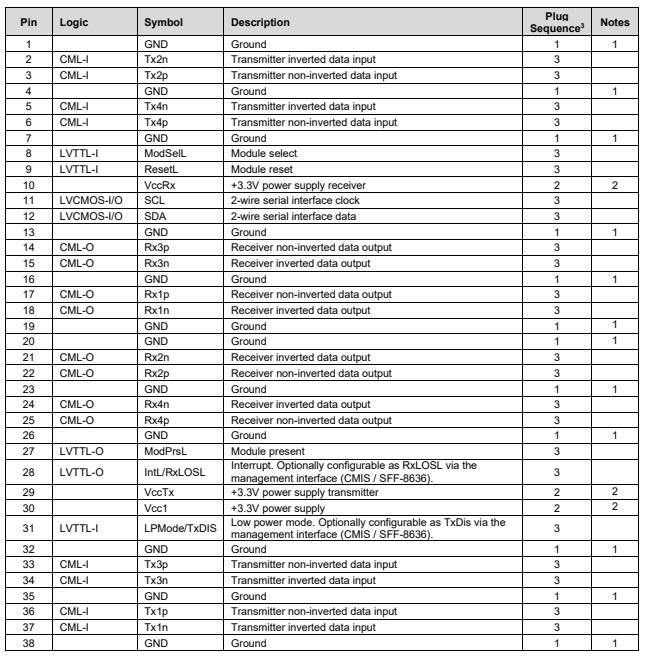

Definizioni dei pin

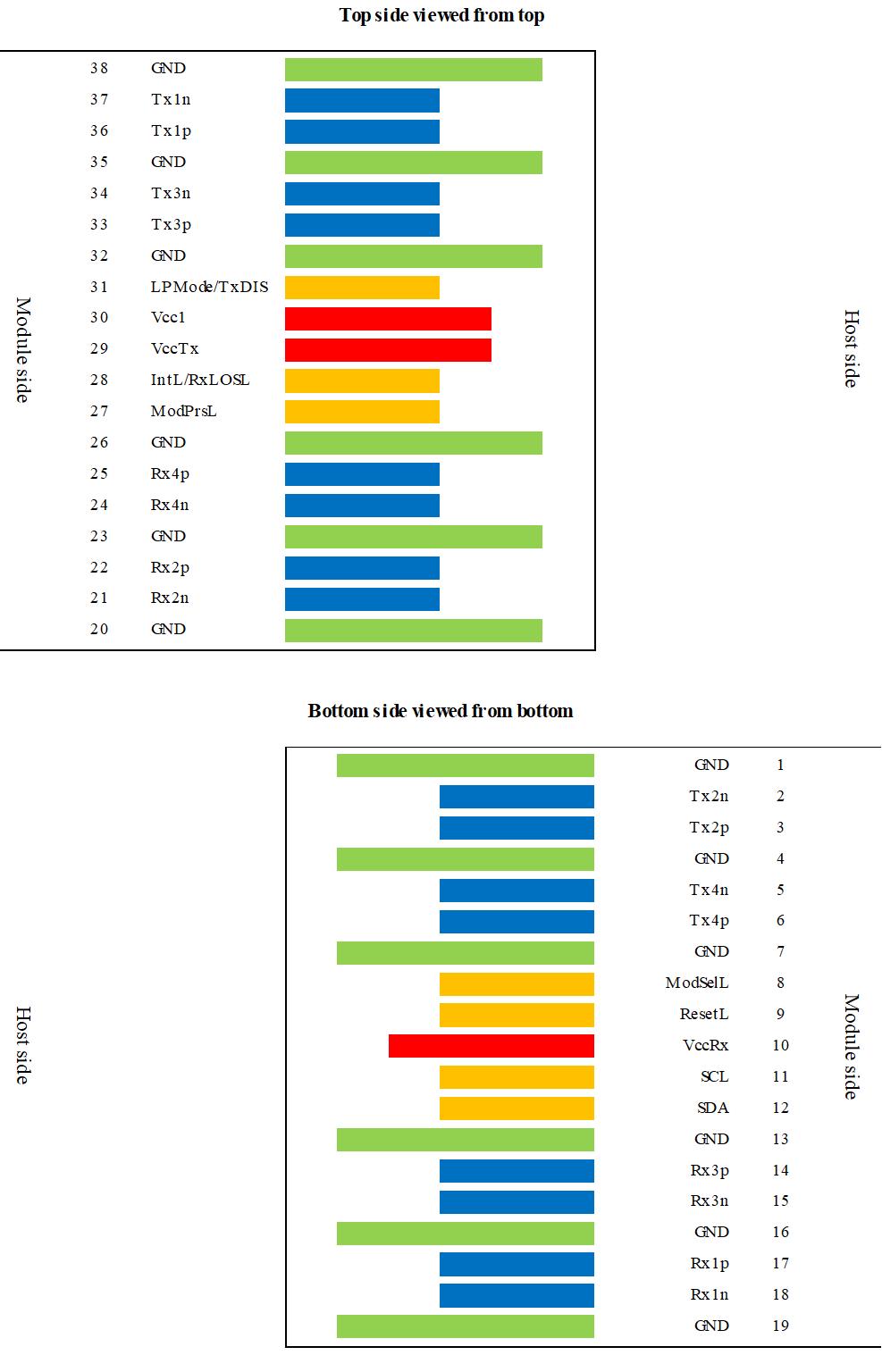

Figura 1 Connettore a 38 pin conforme a QSFP28 (secondo SFF-8679)

Note:

1. GND è il simbolo del segnale e dell'alimentazione (potenza) comuni per il modulo. Tutti sono comuni all'interno del modulo e tutte le tensioni del modulo sono riferite a questo potenziale, salvo diversa indicazione. Collegare questi elementi direttamente al piano di massa comune del segnale della scheda host.

2. VccRx, Vcc1 e VccTx vengono applicati contemporaneamente e possono essere collegati internamente al modulo in qualsiasi combinazione.

3. La sequenza di inserimento specifica la sequenza di accoppiamento del connettore host e del modulo. La sequenza è 1, 2, 3 (vedere la Figura 1 per la posizione dei pad).

[se !supportLists] Valutazioni massime assolute

Sollecitazioni superiori ai valori massimi assoluti possono causare danni permanenti al dispositivo. Questi sono solo valori di sollecitazione assoluta. Il funzionamento funzionale del dispositivo non è garantito a queste o ad altre condizioni superiori a quelle indicate nelle sezioni operative della scheda tecnica. L'esposizione a valori massimi assoluti per periodi prolungati può influire negativamente sull'affidabilità del dispositivo.

Attenzione: l'uso di controlli, regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente documento può comportare un'esposizione pericolosa alle radiazioni.

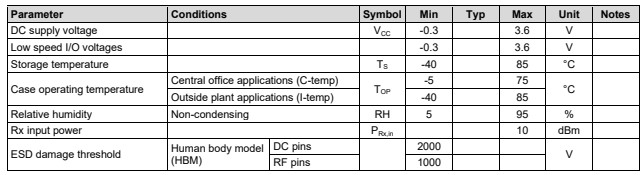

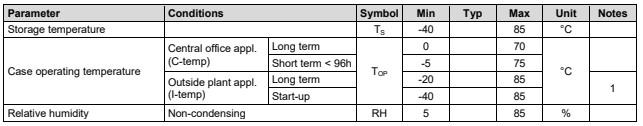

Specifiche ambientali

Nota:

1. Durante l'avvio a freddo non è necessario rispettare specifiche relative alle prestazioni ottiche, ma il modulo si accenderà e risponderà ai comandi.

Percorso dati

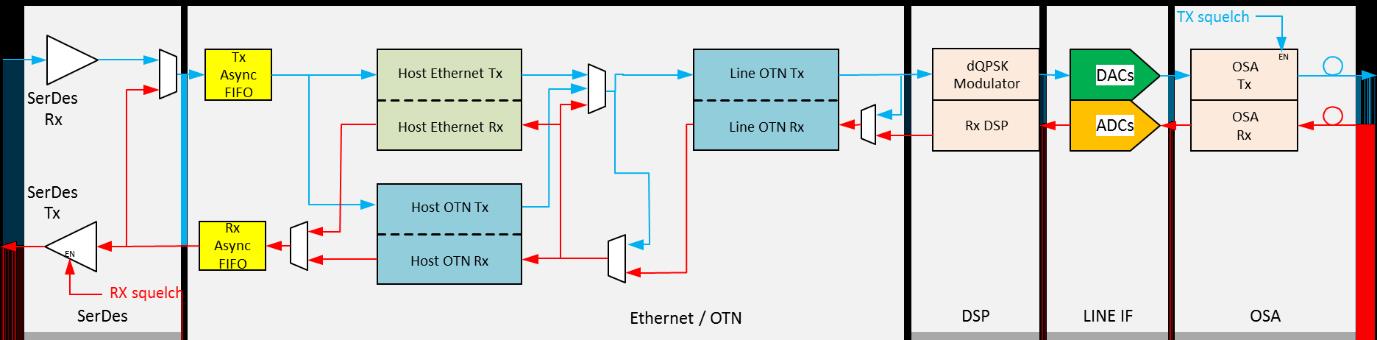

Figura 2 Diagramma a blocchi di alto livello del percorso dati del modulo RQ-100GDCO-x3PLt

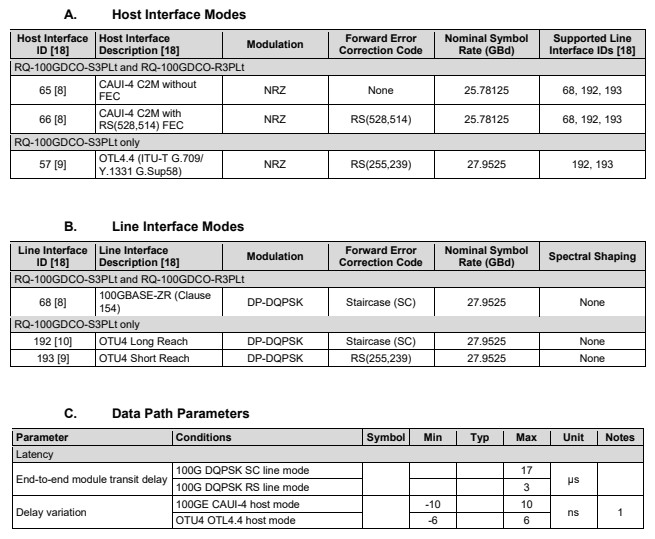

Modalità di interfaccia host

Note:

1. Variazione massima del ritardo per una coppia di moduli RQ-100GDCO-S3PLt nel tempo, inclusi i riavvii a freddo, quando la variazione del ritardo viene filtrata con un filtro passa-basso con larghezza di banda di 0,1 Hz. Questo serve a supportare il trasporto trasparente dei messaggi Precision Time Protocol IEEE 1588-2019 che consentono il funzionamento in Classe C.

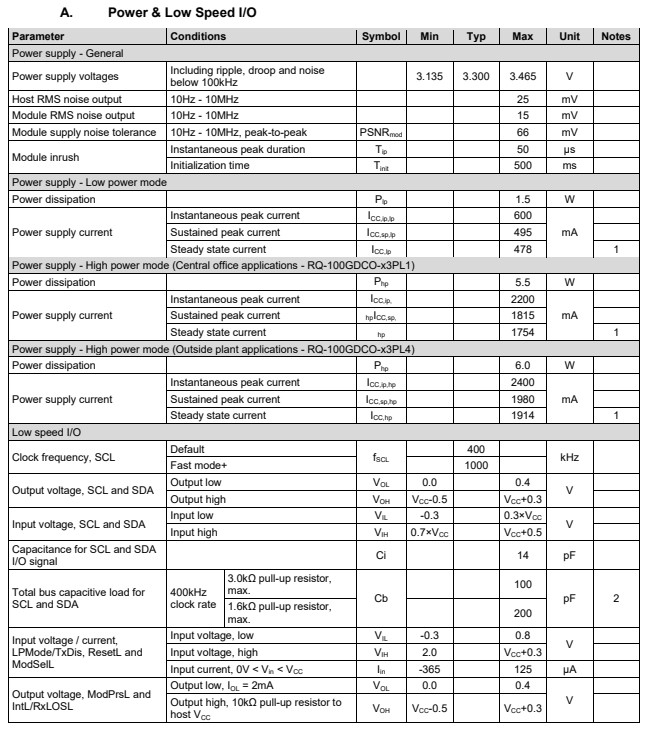

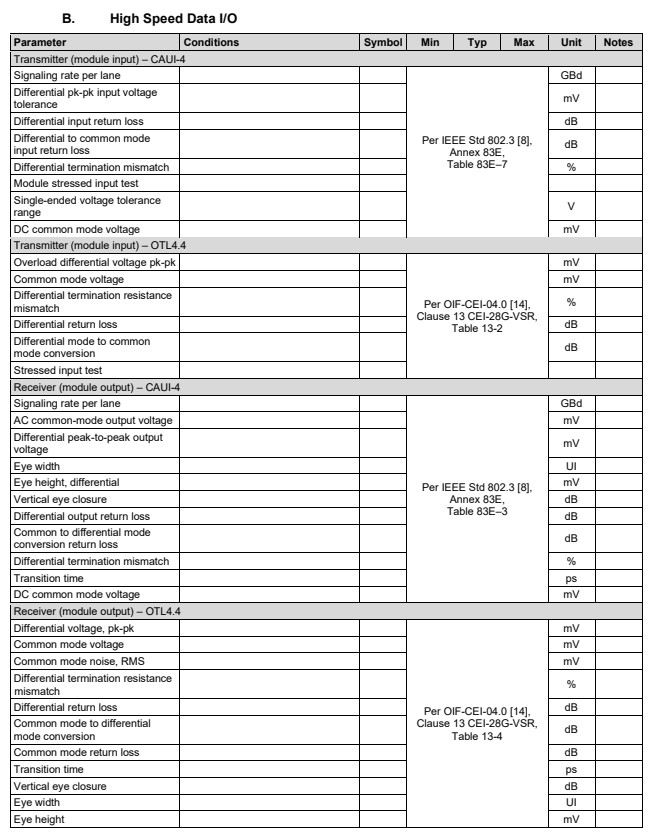

Caratteristiche elettriche

Note:

1. Il modulo rimarrà entro la classe di potenza pubblicizzata per tutte le tensioni di alimentazione.

2. Per una frequenza di clock di 1000 kHz, fare riferimento alla Figura 6-4 in [2]

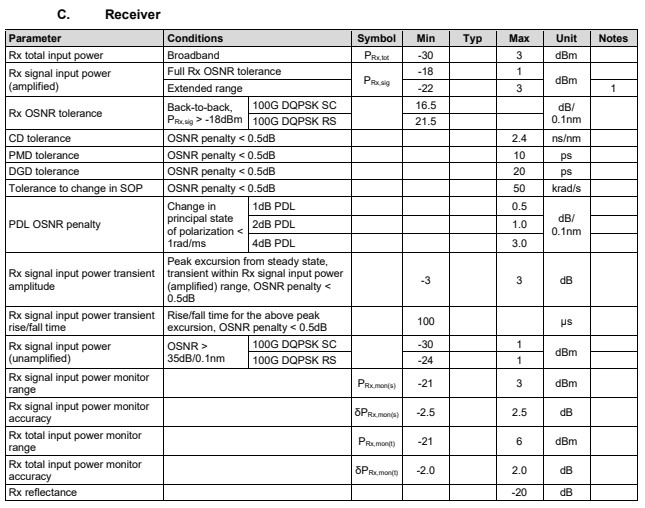

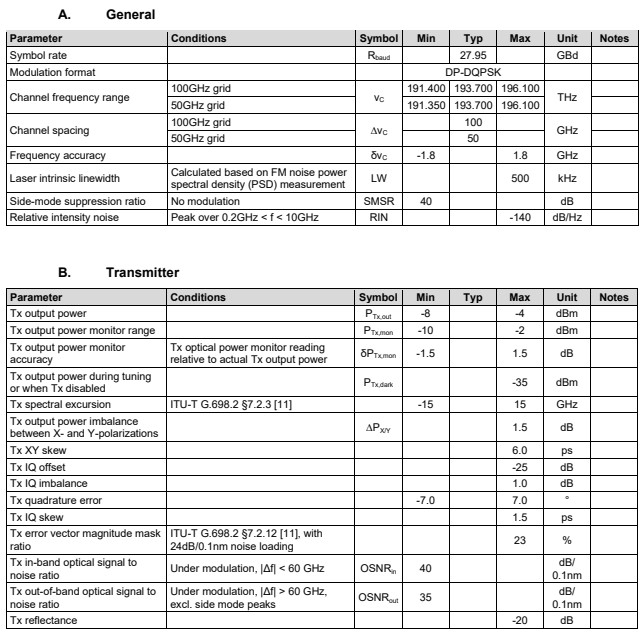

Caratteristiche ottiche

Note:

1. Intervallo di potenza di ingresso del segnale Rx entro il quale le prestazioni possono essere garantite con una penalità OSNR <1dB rispetto al limite di tolleranza OSNR Rx

Specifiche meccaniche

Le specifiche meccaniche del QSFP28 RQ-100GDCO-x3PLt sono conformi agli standard applicabili [3-7]. Il colore della linguetta di estrazione è bianco.
