Rilevatori ad alta velocità HSPD4018 e HSPD4040

Per soddisfare la domanda dei clienti nazionali di prodotti fotodetector (PD) ad alta velocità completamente localizzati, Fiberwdm ha sviluppato due prodotti PD ad alta velocità con larghezze di banda superiori a 18 GHz e 40 GHz dopo quasi 2 anni di ricerca e sviluppo e ottimizzazione. Il PD a 18 GHz ha un tempo di salita inferiore a 20 ps, mentre quello a 40 GHz ha un tempo di salita inferiore a 8,5 ps. La loro reattività non è inferiore a quella di prodotti simili importati da Finisar, Thorlabs, ecc. e anche l'oscillazione della coda è ben controllata.

Questa serie di rilevatori ad alta velocità non include un amplificatore a transimpedenza (TIA) e presenta un rumore estremamente basso. Può essere utilizzata per testare sistemi di comunicazione ad alta velocità e sistemi laser a femtosecondi, ed è un prodotto completamente localizzato ed economico.

L'alimentatore lineare sviluppato in modo indipendente da Fiberwdm è in grado di soddisfare pienamente i requisiti dei rilevatori ad alta velocità nelle applicazioni di ricerca scientifica.

Richiedi informazioni ora Scaricamento
  • Dettagli del prodotto

Rilevatori ad alta velocità HSPD4018 e HSPD4040

Istruzioni per l'utente

1.1 Descrizione dell'aspetto e dell'interfaccia

Di seguito è mostrato l'aspetto del modulo:

High-Speed Detectors High-Speed Detectors

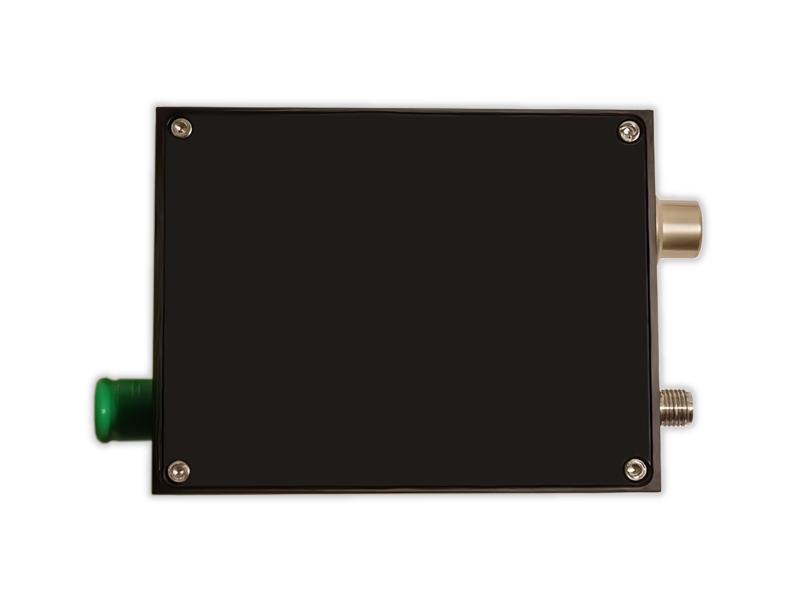

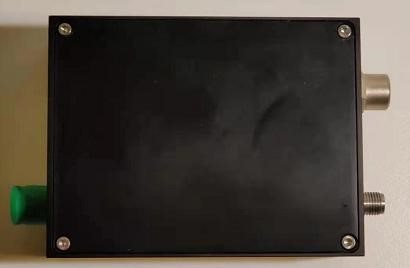

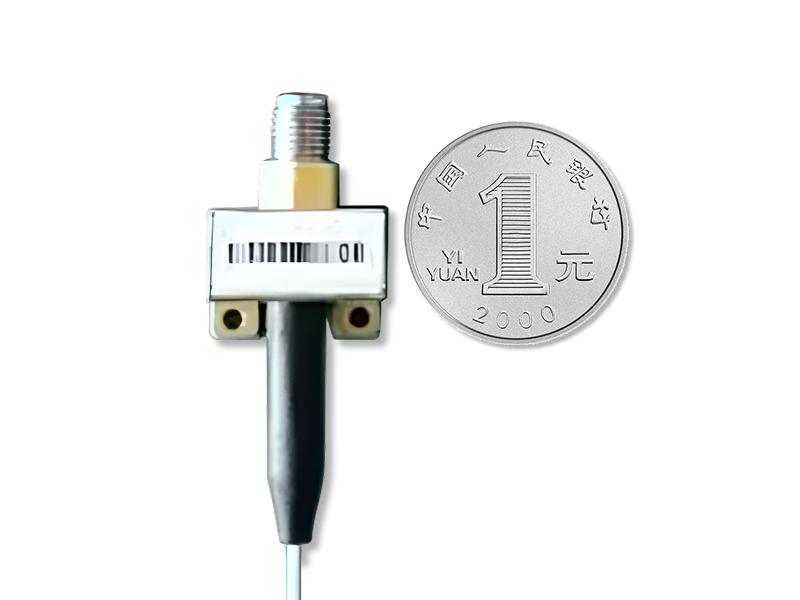

Figura 2-1 Aspetto del modulo del rilevatore (sinistra), PD nudo ad alta velocità (destra)

1.2 Specifiche elettriche

1. Interfaccia di uscita: SMA (femmina) o 2,92 mm

2. Intervallo di risposta spettrale: 1000nm–1700nm

3. Reattività del rilevatore: >0,7 A/W a 1550 nm

4. Attenzione: non superare la potenza ottica di saturazione per l'ingresso ottico.

2 Parametri di prestazione

2.1 Parametri di prova per rilevatori ad alta velocità (HSPD4018, HSPD4040)

Modello

HSPD4018

HSPD4040

Gamma di lunghezza d'onda

1000nm - 1700nm

1000nm - 1700nm

Larghezza di banda di taglio 3dB

18 GHz

>40 GHz

Guadagno di conversione

35 V/W

35 V/W

Potenza ottica di saturazione

10 mW

10 mW

Tempo di salita (10%–90%)

<20ps

<8,5 ps

Reattività massima tipica

＞0,7 A/W a 1550 nm

＞0,7 A/W a 1550 nm

Coefficiente di riflessione in uscita (S22)

＜-2dB

＜-2dB

Ampiezza piatta

＜±2dB

＜±2dB

Massima potenza in uscita

0,35 V

0,5 V

Potenza massima incidente

30 mW

30 mW

Materiale/tipo di rilevatore

InGaAs/PIN

InGaAs/PIN

Temperatura di esercizio

-40℃~85℃

-40℃~85℃

Ingresso ottico

FC/PC o FC/APC

FC/PC o FC/APC

Potenza elettrica

SMA o 2,92 mm

SMA o 2,92 mm

Alimentazione elettrica

+12V/100mA

+12V/100mA

Figura 3-1 Riepilogo delle prestazioni elettriche

High-Speed Detectors

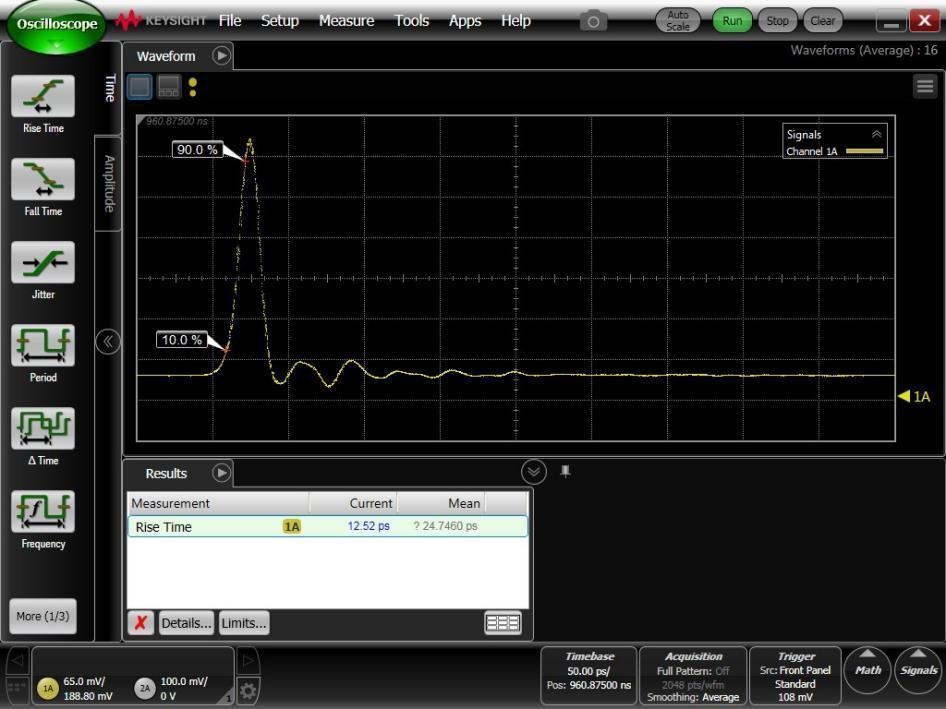

Figura 3-2 Curva di risposta all'impulso HSPD4018

High-Speed Detectors

Figura 3-3 Curva di risposta all'impulso

Diagramma dimensionale meccanico del rivelatore ad alta velocità

High-Speed Detectors

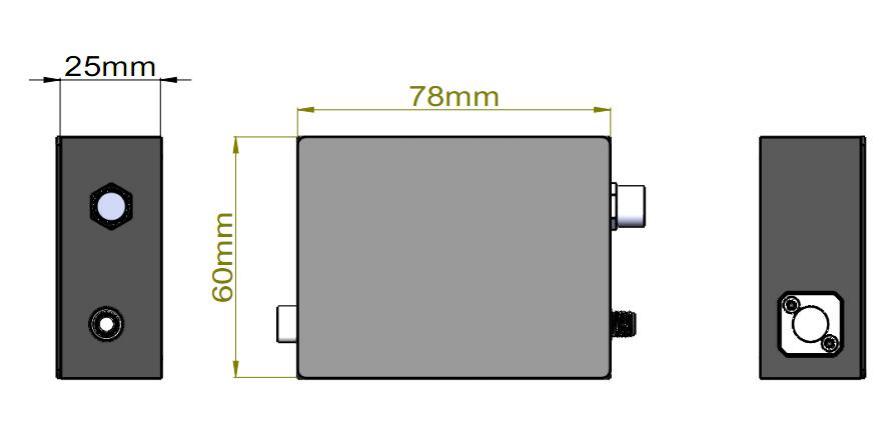

Figura 4-1 Diagramma delle dimensioni meccaniche del modulo del rilevatore ad alta velocità

High-Speed Detectors

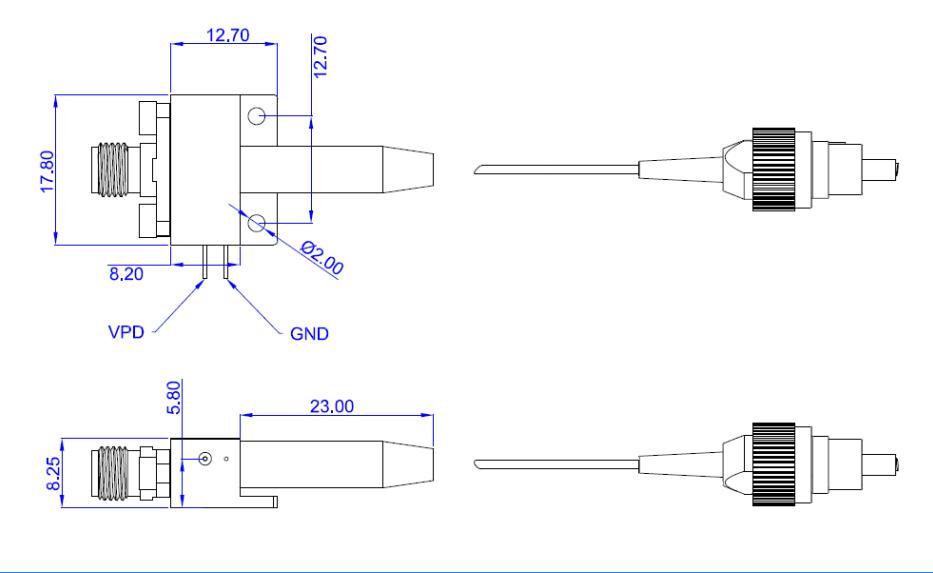

Figura 4-2 Dimensioni meccaniche del PD ad alta velocità
