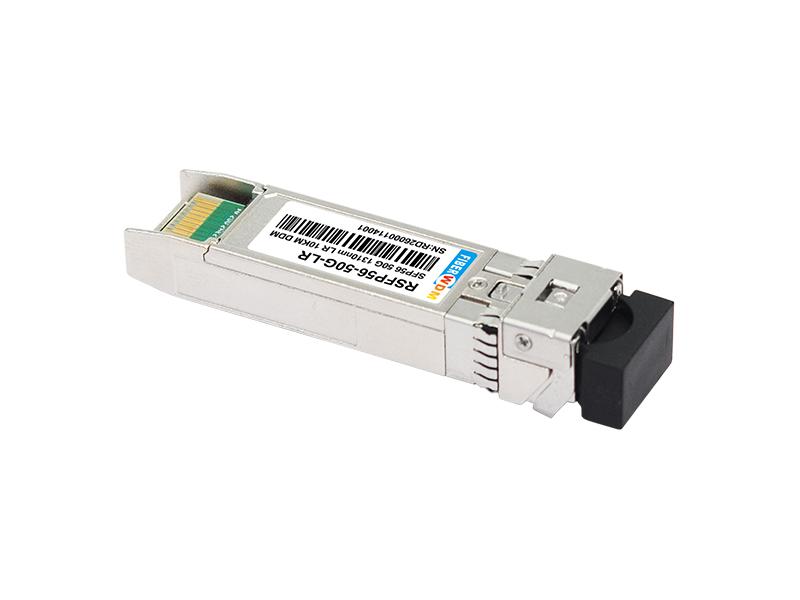

RSFP56-50G-LR è un transceiver SFP56 da 50 Gb/s basato su laser DFB da 1310 nm. È progettato per trasmettere e ricevere dati ottici fino a 10 km su fibra monomodale. Il transceiver è conforme agli standard SFF-8472, SFF-8402, SFF-8432 e alle porzioni applicabili dello standard SFF-8431. Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato nello standard SFF-8472.

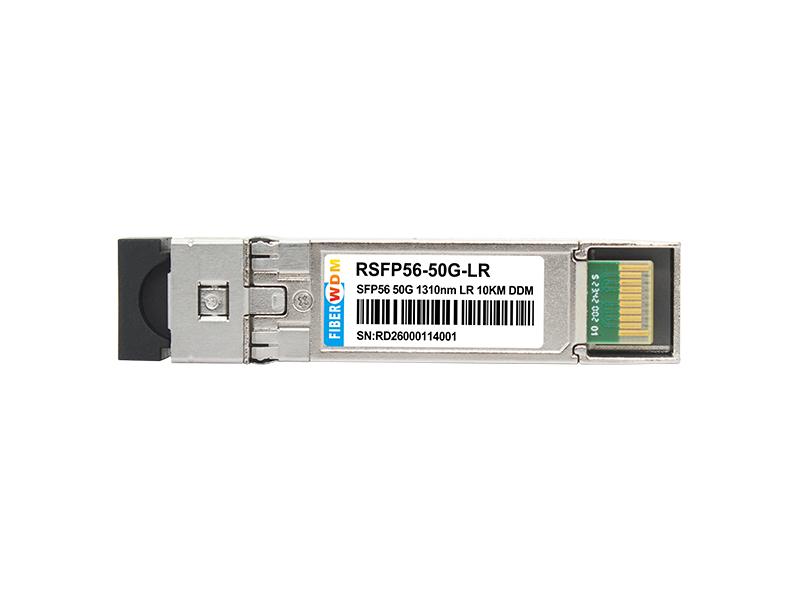

Ricetrasmettitore SFP56 50G 1310nm LR 10KM DDM RSFP56-50G-LR

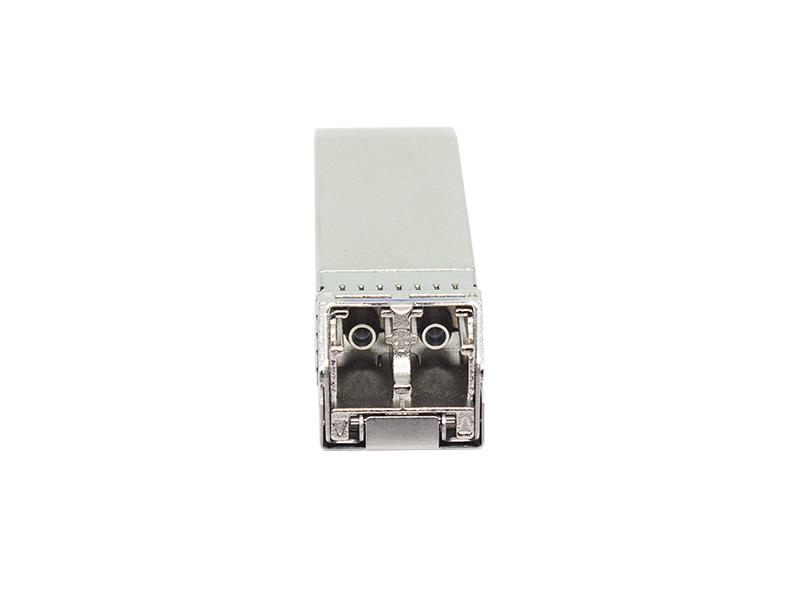

DEFINIZIONE DELLE PORTE OTTICHE
| NO. | Parametro | Simbolo | Unità | Min. | Tipico. | Massimo | Nota |
| Trasmettitore | |||||||
| 3.1 | Lunghezza d'onda centrale | λ | nanometro | 1295 | 1310 | 1325 | |
| 3.2 | Larghezza spettrale | -20 dB | nanometro | 1 | ||||
| 3.3 | Rapporto di soppressione della modalità laterale | SMSR | dB | 30 | |||
| 3.4 | Potenza di lancio media | dBm | -4.5 | 4.2 | |||
| 3.5 | OMA_esterno | POMA | dBm | -1,5 | 4 | ||
| 3.6 | OMA_outer - TDECQ | dBm | -2,9 | 26.5625Gbd_PAM4 | |||
| 3.7 | Chiusura dell'occhio del trasmettitore e della dispersione per PAM4 (TDECQ) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.8 | TDECQ-10log10(Ceq) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.9 | Trasmettitore e dispersione (TDP) | dB | 2.7 |
25.78125Gbd_NRZ ,10.3125Gbd_NRZ |
|||
| 3.10 | Potenza media di lancio del trasmettitore spento | dBm | -30 | ||||
| 3.11 | Rapporto di estinzione | Pronto Soccorso | dB | 3.5 | |||
| 3.12 | Tolleranza alla perdita di ritorno ottico | dB | 15.6 | ||||
| 3.13 | RIN15.6OMA | dBm | -132 | ||||
| 3.14 | Riflettanza del trasmettitore | dB | -26 | ||||
| Ricevitore | |||||||
| 3.15 | Lunghezza d'onda centrale | λ | nanometro | 1295 | 1325 | ||
| 3.16 | Soglia di danno | dBm | 5.2 | ||||
| 3.17 | Potenza di ricezione media | dBm | -10,8 | 4.2 | |||
| 3.18 | Potenza del ricevitore (OMA) | dBm | 4 | ||||
| 3.19 | Sensibilità del ricevitore (OMA) | POMA | dBm | -8.4 | 1 | ||
| monitor senza alimentazione RX | dBm | -40 | |||||
| 3.20 | Afferma LOS | LOSA | dBm | -30 | |||
| 3.21 | De-Assert LOS | Disturbo disfunzionale (LOSD) | dBm | -14 | |||
| 3.22 | Isteresi LOS | dB | 0,5 | ||||
Nota: misurato con 26,5625 Gbd PAM4, PRBS31Q, ER≥3,5 dB, BER<2,4 E-4
DEFINIZIONE DI PORTE ELETTRICHE
| Parametro | Simbolo | Unità | Min. | Tipico. | Massimo |
| Tensione di alimentazione | VCC | V | 3.14 | 3.3 | 3.46 |
| Consumo energetico | P | O | 2.0 | ||
| Trasmettitore | |||||
| Impedenza differenziale di ingresso | RIN | Ombra | 100 | ||
| Ingresso dati a terminazione singola | Numero di telaio | mVp-p | 100 | 450 | |
| Tensione di disattivazione della trasmissione | VDIS | V | 2 | VCCHOST | |
| Tensione di abilitazione alla trasmissione | VEN | V | VEE | VEE+0.8 | |
| Tensione di asserzione del guasto di trasmissione | VFA | V | 2.2 | VCCHOST | |
| Tensione di disattivazione del guasto di trasmissione | VFDA | V | VEE | VEE+0.4 | |
| Ricevitore | |||||
| Swing di uscita dati a terminazione singola | Video on demand | mVp-p | 225 | 450 | |
| Guasto LOS | VLOSFT | V | 2.2 | VCCHOST | |
| LOS Normal | VLOSNR | V | VEE | VEE+0.4 | |

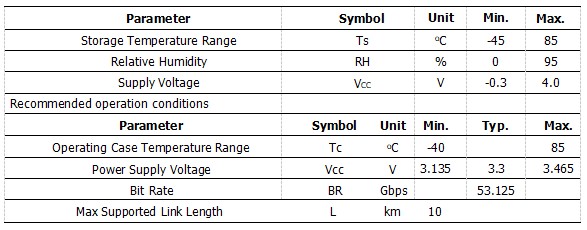

VALUTAZIONI MASSIME ASSOLUTE
Condizioni di conservazione consigliate
DEFINIZIONI DELLE FUNZIONI PIN
| Numero pin | Simbolo | Logica | Descrizione |
| 1,17,20 | VeeT | Collegato alla massa del segnale sulla scheda host. | |
| 2 | Errore TX | Uscita LVTTL | Uscita di errore del trasmettitore del modulo |
| 3 |
TX Disabilita |
Ingresso LVTTL | Controllo di disattivazione del trasmettitore del modulo |
| 4 | Avventista del Settimo Giorno |
Ingresso/uscita LVTTL |
Dati dell'interfaccia seriale a 2 fili |
| 5 | SCL | Ingresso/uscita LVTTL | Orologio con interfaccia seriale a 2 fili |
| 6 | MOD-ABS | Modulo assente (collegato alla terra del modulo) | |
| 7 | RS0 | Ingresso LVTTL | Selezione frequenza 0 (Rx): Basso=Bypass CDR; Alto=Selezione CDR |
| 8 | LOS | Uscita LVTTL | Perdita di segnale del ricevitore |
| 9 | RS1 | Ingresso LVTTL | Selezione frequenza 1 (Tx): Basso=Bypass CDR; Alto=Selezione CDR |
| 10,11,14 | VeeR | Collegato alla massa del segnale sulla scheda host. | |
| 12 | RD- | Output CML | Uscita dati invertita del ricevitore, accoppiata e terminata internamente in CA. |
| 13 | RD+ | Output CML | Uscita dati non invertita del ricevitore, accoppiata e terminata internamente in CA. |
| 15 | VccR | Alimentazione del ricevitore 3,3 V | |
| 16 | VccT | Alimentazione del trasmettitore 3,3 V | |
| 18 | TD+ | Input CML | Ingresso dati non invertito del trasmettitore, accoppiato e terminato internamente in CA. |
| 19 | TD- | Input CML | Ingresso dati invertito del trasmettitore, accoppiato e terminato internamente in CA. |
Informazioni sull'ordine
| Numero di parte | Descrizione |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10KM DDM |
DISEGNI MECCANICI

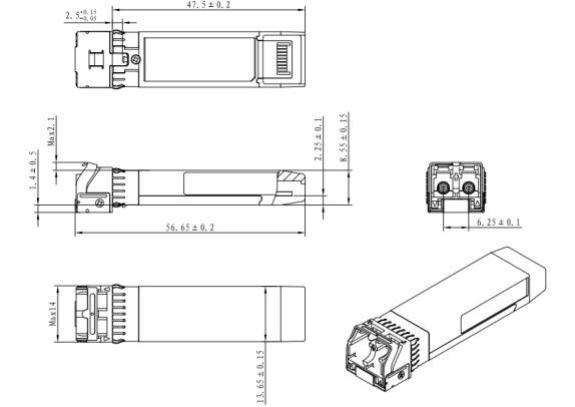

Struttura meccanica
CONFORMITÀ NORMATIVA
| Caratteristica | Metodo di prova | Prestazione |
| Scarica elettrostatica (ESD) sui pin elettrici | MIL-STD-883C Metodo 3015.7 | Classe 1 (> 1500 Volt) |
| Immunità alle scariche elettrostatiche (ESD) | Variazione della norma IEC 61000-4-2 | LV 4 (scarica in aria: 15 KV; scarica a contatto: 8 KV) |
|
Elettromagnetico Interferenza (EMI) |
CISPR22 ITE Classe B EN55022 Classe B Classe B FCC |
Conforme agli standard |
| Immunità | IEC61000-4-3 Classe 2 EN55024 | In genere non si riscontra alcun effetto misurabile da un campo di 3 V/m esteso da 80 a 1000 MHz applicato al ricetrasmettitore senza un involucro del telaio. |
