50g . Qsfp28 . LR4 . 10km . 1310nm . LC .ottico ricetrasmettitore

50g . Qsfp . ER4 .ottico ricetrasmettitore Modulo, supporto 50 GB / S E fino a 40 km di trasmissione sulla fibra SM, funziona ad alta velocità IDC Soluzioni di connessione, 5G Network Mezzo elastico Soluzione, e così su.

RSFP56-50G-LR è un transceiver SFP56 da 50 Gb/s basato su laser DFB da 1310 nm. È progettato per trasmettere e ricevere dati ottici fino a 10 km su fibra monomodale. Il transceiver è conforme agli standard SFF-8472, SFF-8402, SFF-8432 e alle porzioni applicabili dello standard SFF-8431. Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato nello standard SFF-8472.

Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità

40ch / 48ch DWDM AAWG Modulo, bassa perdita di inserimento, isolamento alto, PDL bassoAmpio funzionamento lunghezza d'onda: C-band Itu ( C17 ~ c61) Ampio funzionamento Temperatura: -20 a 70 ° C

IL

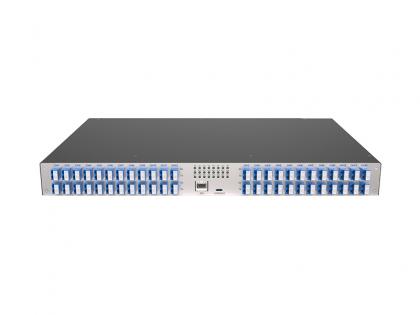

Banda Super C 60 canali+MON 100GHz DWDM MUX/DEMUX 1U LC/UPC Questo DWDM Mux Demux a 60 canali ha una spaziatura tra i canali di 100 GHz ed esegue multiplexing o demultiplexing a 60 canali alle lunghezze d'onda ITU in banda Super C, espandendo notevolmente lo spettro di lavoro effettivo rispetto alla banda C tradizionale e alla banda C estesa. Offre una combinazione di bassa perdita di inserzione ottica ed elevato isolamento del canale insieme ad affidabilità a lungo termine Informazioni sul prodotto 60 canali Super C-band 100GHz con porta monitor, LC/UPC, doppia fibra DWDM Mux Demux, montaggio su rack 1U Configurazione Applicazione del prodotto Specifiche ottiche Parametro _ Specifica Unità Appunti minimo Tipo Massimo Spaziatura dei canali 100 Ghz Tecnologia AAWG (parte superiore piatta) N. di canale 60 Canali Frequenze dei canali Griglia dell'ITU THz Gamma di frequenze dei canali disponibili Strano 190,75 196.650 THz 1524,50-1571,65 nm Anche 190,7 196.600 THz 1524.89-1572.06 Banda passante del canale -12.5 +12,5 Ghz -0,10 +0,10 nm Precisione della lunghezza d'onda centrale -0,05 +0,05 nm Perdita di inserimento@com 6 6.7 dB @Lunghezza d'onda centrale Perdita di inserzione@mon 22 dB 1% Ondulazione della banda passante 1.0 1.5 nm Larghezza di banda completa Larghezza di banda @ 1,0 dB 0,22 nm Larghezza di banda @ 3,0 dB 0,42 nm Larghezza di banda @20dB 1.20 nm Uniformità della perdita di inserzione presso ITU 1.20 dB Perdita dipendente dalla polarizzazione 0,5 dB Isolamento del canale adiacente 25 dB Isolamento dei canali non adiacenti 30 dB Cross Talk totale 24 24 dB Direttività 40 dB Return Loss con connettori 40 45 dB Dispersione cromatica -20 +20 PS/nm PDL 0,5 dB PMD 1.0 p.s Gestione della potenza ottica della porta comune 24 dBm Peso netto 3.5 KG Dimensioni (AxLxP) 44x481,8x230mm mm Condizioni operative Parametro _ minimo Massimo Unità Temperatura -5 65 ℃ Umidità Senza condensa 0 90 % RH Condizioni di archiviazione Parametro minimo Massimo Unità Temperatura -40 85 ℃ Umidità Senza condensa 0 90 % RH

Il MUX/DEMUX DWDM a banda C 6CH 12(onde) + banda O 4CH 8(onde) è utilizzato in coppie, progettato da FIBERWDM. Nel lato A, le onde della banda C sono: RX da C21 a C26(1560.61nm~1556.55nm), TX da C27 a C32(1555.75nm~1551.72nm), le onde della banda O sono RX:1295.56/1296.68/1297.80/1298.93nm, TX:1300.05/1301.18/1302.31/1303.45nm; E nel lato B, le onde sono: RX da C27 a C32(1555.75nm~1551.72nm), TX da C21 a C26(1560.61nm~1556.55nm), le onde della banda O sono RX:1300.05/1301.18/1302.31/1303.45nm, TX:1295.56/1296.68/1297.80/1298.93nm;
