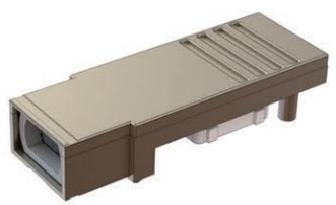

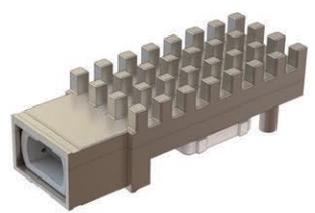

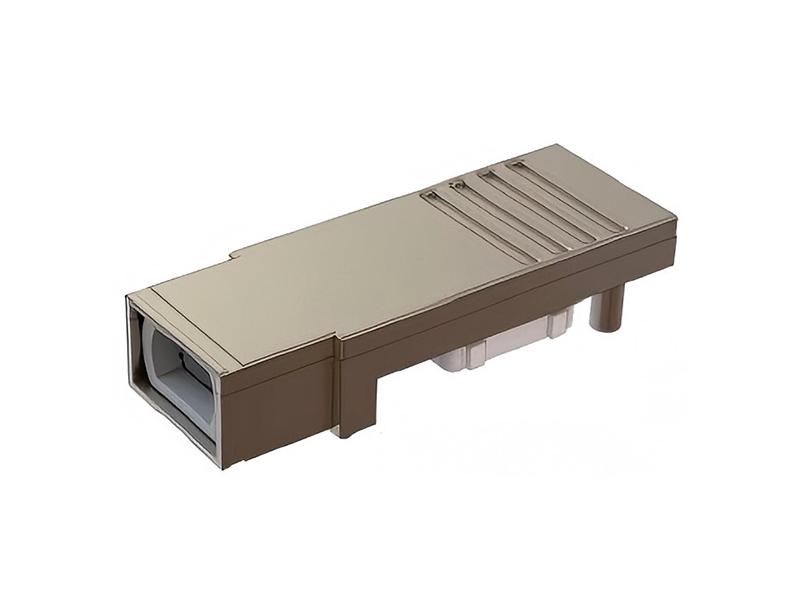

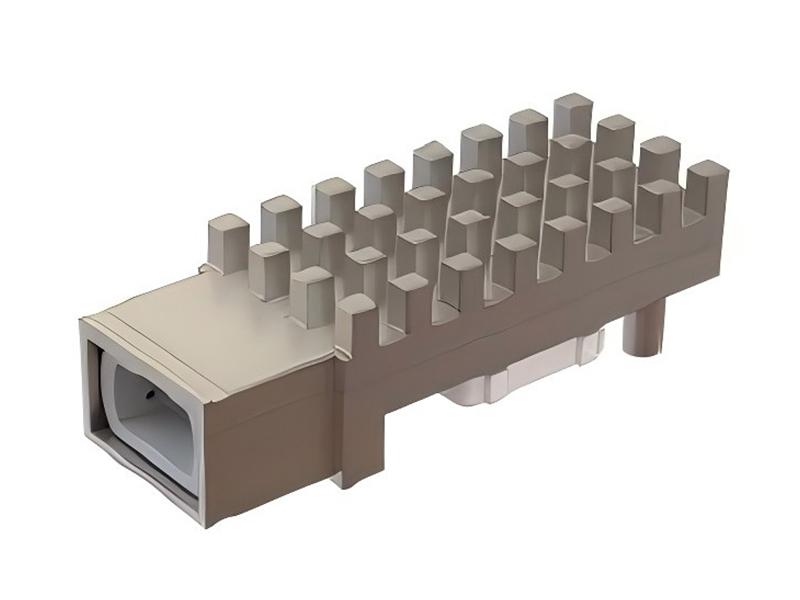

SNAP12 Series Parallel Optical Transceiver Module .
Modulo Trasmettitore Ricevitore Ottico Parallelo Serie SNAP12 Modulo Trasmettitore Ricevitore Ottico Parallelo Serie SNAP12

Modulo Trasmettitore Ricevitore Ottico Parallelo Serie SNAP12

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Informarsi ora
  • Dettagli del prodotto

SNAP12 Series Parallel Optical Transceiver Module





Features



  • Mechanical dimensions compliant with the SNAP12 MSA protocol
  • 10×10Pin pluggable electrical interface and MPO optical connector
  • Low power consumption (<1.8 W)
  • Integrated 850nm VCSEL array on the transmitter side
  • Integrated 850nm photodiode (PD) array on the receiver side
  • I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
  • Wide operating temperature range: -40°C to +85°C, excellent parameter consistency
  •

Applications



  • Ethernet and Fibre Channel (FC) optical backplane transmission
  • Server-to-storage array interconnections
  • Radar processing system interconnects



Technical Specifications



Model

Channels

Package

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RSN12R-3GM-85-I

12-channel Receiver

SNAP12

850nm

3.125Gbps

－

≤-16dBm

Structure 1

-40～+85℃

RSN12R-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

－

≤-16dBm

Structure 2

RSN12R-6GM-85-I

SNAP12

850nm

6.25Gbps

－

≤-14dBm

Structure 1

RSN12R-10GM-85-I

SNAP12

(no heatsink)

850nm

10.3125Gbps

－

≤-11dBm

Structure 2

RSN12T-3GM-85-I

12-channel Transmitter

SNAP12

850nm

3.125Gbps

-5～1dBm

－

Structure 3

RSN12T-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

－

Structure 4

RSN12T-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

－

Structure 3

RSN12T-10GM-85-I

SNAP12

(no heatsink)

850nm

10Gbps

-5～1dBm

－

Structure 4

RSN12-3GM-85-I

4-channel Transceiver

SNAP12

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 5

RSN12-3GM-85A-I

SNAP12

(no heatsink)

850nm

3.125Gbps

-5～1dBm

≤-16dBm

Structure 6

RSN12-6GM-85-I

SNAP12

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 5

RSN12-6GM-85A-I

SNAP12

(no heatsink)

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 6

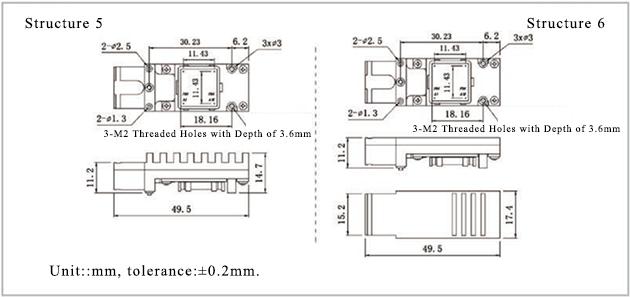

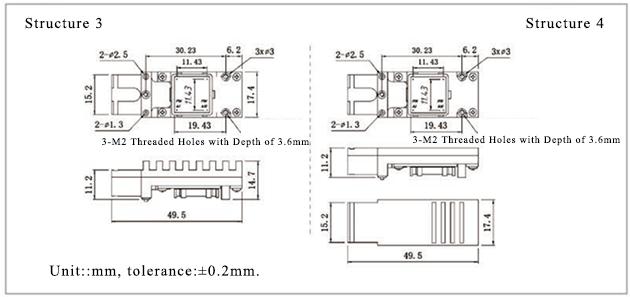

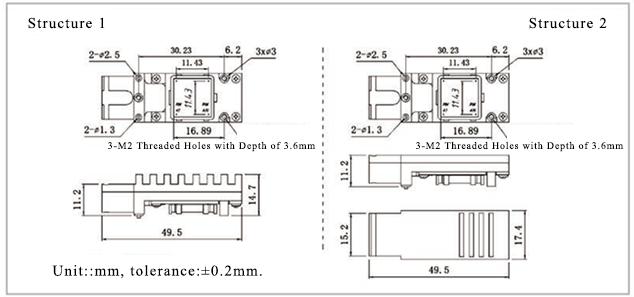

Dimensions





Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

prodotti correlati
10PIN Miniature Single-Channel Optical Module . Modulo Ottico Monocanale Mini 10 PIN
Il modulo ottico monocanale miniaturizzato a 10 pin è utilizzato principalmente nella trasmissione ottica su backplane, array radar digitali, Ethernet/SONET/SDH/FC, switch e altri campi di comunicazione in fibra digitale. È caratterizzato da dimensioni compatte, resistenza alle vibrazioni e capacità anti-interferenza. Il modulo adotta una struttura interamente metallica con un connettore a 10 pin come interfaccia elettrica. Integra un trasmettitore e un ricevitore ottico monocanale, operanti a lunghezze d'onda di 850 nm/1310 nm/1550 nm. La temperatura di esercizio varia da -40 °C a +85 °C, supportando velocità di trasmissione monocanale da 1,25 Gbps a 10,3125 Gbps.
Leggi di più

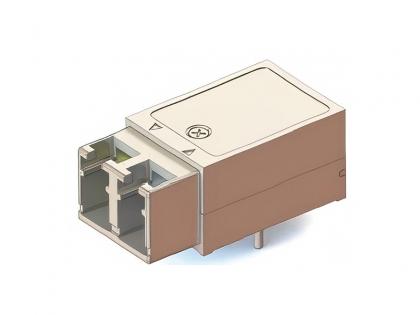

12PIN Mini Single-Channel Optical Module . Modulo Ottico Monocanale Mini 12 PIN
Il mini modulo ottico monocanale a 12 pin è progettato per la trasmissione ottica su backplane, array radar digitali, Ethernet/SONET/SDH/FC e switch. È dotato di un connettore pin a 12 pin con interfaccia di gestione I²C e un design ottimizzato dei pin di segnale. Opera a lunghezze d'onda di 850 nm/1310 nm/1550 nm, con un intervallo di temperatura da -40 °C a +85 °C, supportando velocità da 1,25 Gbps a 10,3125 Gbps.
Leggi di più

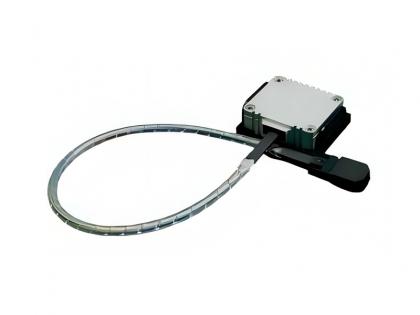

Series Parallel LCC Optical Transceiver Module LCC Series Parallel Optical Transceiver Module
Il modulo transceiver ottico parallelo della serie LCC è progettato per la comunicazione dati ad alta velocità a breve distanza e per interconnessioni ottiche parallele, come backplane ottici, connessioni server-storage e sistemi di elaborazione radar. È caratterizzato da dimensioni compatte, basse radiazioni elettromagnetiche e elevate capacità anti-interferenza. Il modulo adotta un package LCC (Leadless Chip Carrier) con un'interfaccia in fibra pigtail MT/MPO standard. La temperatura di esercizio varia da -55 °C a +85 °C, supportando velocità di trasmissione a canale singolo da 1,25 Gbps a 10,3125 Gbps.
Leggi di più
POB Series Single-Mode 4-Channel Parallel Optical Transceiver Module . Modulo transceiver ottico parallelo monomodale a 4 canali serie POB
Il modulo transceiver ottico parallelo monomodale della serie POB è progettato per la comunicazione dati ad alta velocità a lunga distanza e per interconnessioni ottiche parallele in applicazioni quali backplane ottici, connessioni server-storage e sistemi di elaborazione radar. È caratterizzato da basse radiazioni elettromagnetiche e da elevate capacità anti-interferenza. Il modulo ha dimensioni compatte di 27 mm × 27 mm × 7,8 mm, utilizza un connettore LGA (Land Grid Array) 10×10 pin per l'interfacciamento elettrico e supporta un connettore ottico MPO standard a innesto. La temperatura di esercizio varia da -40 °C a +85 °C, con velocità di trasmissione a singolo canale fino a 10,3125 Gbps e una distanza massima di trasmissione di 10 km.
Leggi di più
POB24 Series Parallel Optical Transceiver Module . Modulo trasmettitore ottico parallelo serie POB24
Il modulo transceiver ottico parallelo serie POB24 è progettato per sistemi e sottosistemi di comando e comunicazione per la difesa, consentendo la conversione bidirezionale tra segnali elettrici e ottici multicanale. Il modulo adotta una struttura a micro-socket ermeticamente sigillata, dotata di un connettore elettrico a molla e di un'interfaccia ottica MT/MPO a 24 core. Opera in un intervallo di temperatura ambientale compreso tra -40 °C e +85 °C e supporta velocità di trasmissione a canale singolo da 1,25 Gbps a 10,3125 Gbps.
Leggi di più
POB48 Series Parallel Optical Transceiver Module . Modulo trasmettitore ottico parallelo serie POB48
Il modulo transceiver ottico parallelo serie POB48 è progettato per sistemi e sottosistemi di comando e comunicazione per la difesa, consentendo la conversione bidirezionale tra segnali elettrici e ottici multicanale. Il modulo adotta una struttura a micro-socket ermeticamente sigillata, dotata di un connettore elettrico a crimpare a molla e di un'interfaccia ottica MT/MPO a 48 core. Opera in un intervallo di temperatura del case compreso tra -40 °C e +85 °C, supportando velocità di trasmissione a canale singolo da 1,25 Gbps a 10,3125 Gbps.
Leggi di più

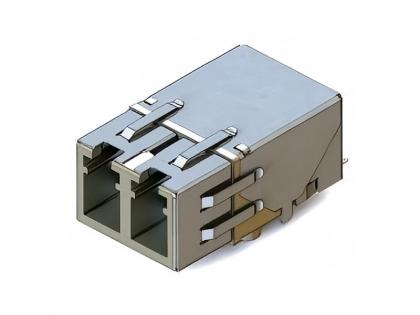

10G Multimode 850nm Industrial-grade 10Pin Optical Module . Modulo ottico industriale multimodale 10G 850nm a 10 pin
