/Modulo Ottico Monocanale Mini 12 PIN

12PIN Mini Single-Channel Optical Module .
Modulo Ottico Monocanale Mini 12 PIN Modulo Ottico Monocanale Mini 12 PIN

Modulo Ottico Monocanale Mini 12 PIN

Il mini modulo ottico monocanale a 12 pin è progettato per la trasmissione ottica su backplane, array radar digitali, Ethernet/SONET/SDH/FC e switch. È dotato di un connettore pin a 12 pin con interfaccia di gestione I²C e un design ottimizzato dei pin di segnale. Opera a lunghezze d'onda di 850 nm/1310 nm/1550 nm, con un intervallo di temperatura da -40 °C a +85 °C, supportando velocità da 1,25 Gbps a 10,3125 Gbps.

Informarsi ora
  • Dettagli del prodotto

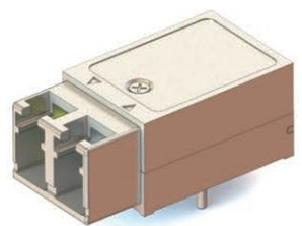

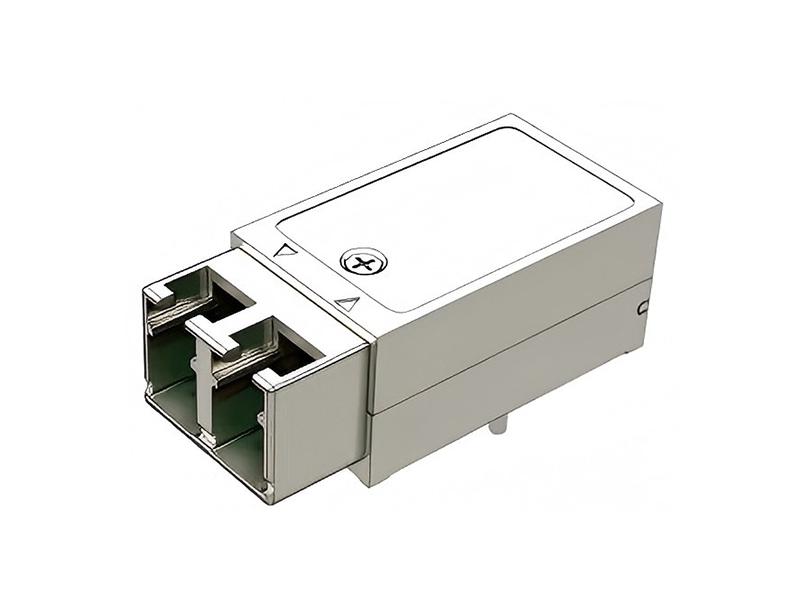

12PIN Mini Single-Channel Optical Module



Features



  • Compact size, full-metal casing, anti-vibration design
  • Supports up to 10.3125 Gbps
  • 12PIN pin header interface
  • Low power consumption (<1 W)
  • Wide operating temperature range: -40°C to +85°C
  • I2C interface with DDMI digital diagnostics



Applications



  • Ethernet, SONET/SDH/FC
  • Switches
  • Digital radar arrays
  • Optical backplane transmission



Technical Specifications



Model

Channels

Wavelength

Rate

Tx Power

Rx Sensitivity

Package Structure

Operating Temperature

RM12-6GS10-31I

Single-mode, Dual-fiber Bidirectional

1310nm

6.25Gbps

-5～3dBm

≤-14dBm

Structure 1

-40～+85℃

RM12-10GS10-31I

1310nm

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 1

RM12-6GS10-55I

1550nm

6.25Gbps

-5～3dBm

≤-14dBm

Structure 1

RM12-10GS10-55I

1550nm

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 1

RM12-6GS10-XXI

CWDM

Dual-fiber Bidirectional

ITU-T G.694.2 compliant

6.25Gbps

-5～3dBm

≤-14dBm

Structure 1

RM12-10GS10-XXI

 10.3125Gbps

-5～3dBm

≤-11dBm

Structure 1

RM12-6GM03-85I

Multi-mode, Dual-fiber Bidirectional

850nm

6.25Gbps

-5～1dBm

≤-14dBm

Structure 2

RM12-10GM03-85I

850nm

10.3125Gbps

-5～1dBm

≤-11dBm

Structure 2

RM12-10G-85M5531S-I

Single/Multi-mode Hybrid, Dual-fiber Bidirectional

850nm T

1550/1330nm R

10.3125Gbps

-5～2dBm

≤-18dBm

Structure 2

RM12-10G-31S85M-I

1310nm T

850nm R

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 2

RM12-10G-XXC85M-I

CWDM wavelengths  T

850nm R

10.3125Gbps

-5～3dBm

≤-11dBm

Structure 2

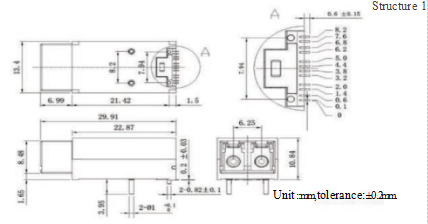

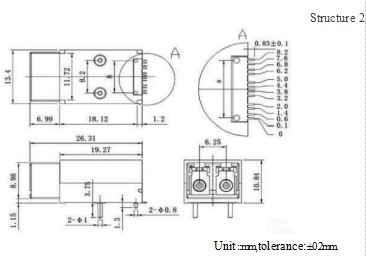

Dimensions





Vuoi sapere su questo prodotto?

INVIA UN MESSAGGIO
lasciate un messaggio

Se .Sei interessato ai nostri prodotti e vuoi sapere più dettagli, ti preghiamo di lasciare un messaggio qui, ti risponderemo non appena saremo

prodotti correlati

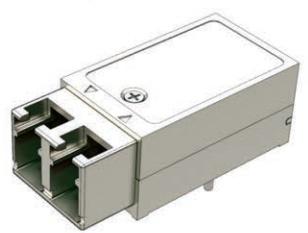

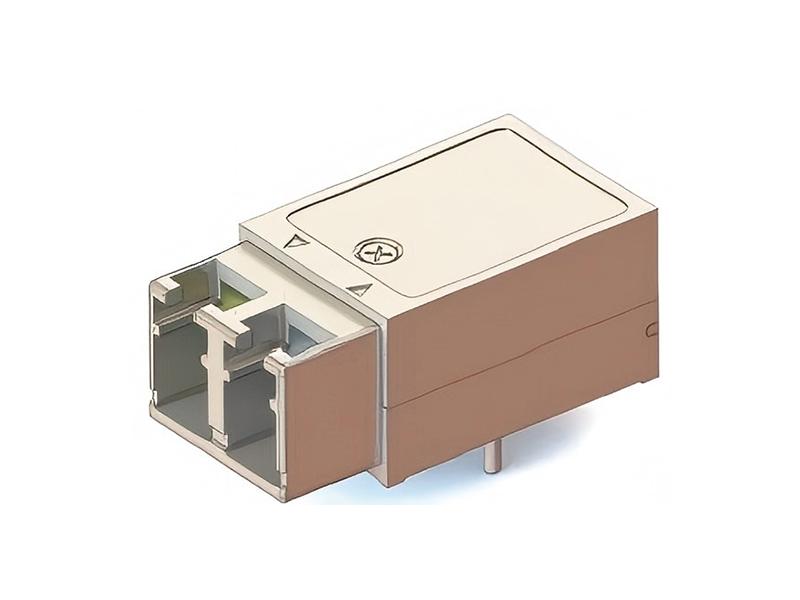

10PIN Miniature Single-Channel Optical Module . Modulo Ottico Monocanale Mini 10 PIN
