Descrizione della funzionalità
Modulo ottico industriale multimodale 10G 850nm a 10 pin
RS-10G03-85-02DI
Descrizione della funzionalità
|
Applicazioni
|
Descrizione
Il modulo transceiver ottico bidirezionale ultracompatto a doppia fibra RS-10G03-85-02DI integra i componenti di trasmissione e ricezione all'interno di un alloggiamento metallico compatto, migliorando significativamente la resistenza alle interferenze elettromagnetiche.
La sezione del trasmettitore ottico impiega un LD ad alta potenza, con i pin del segnale di trasmissione (TD+ e TD-) conformi allo standard di interfaccia CML.
La sezione del ricevitore ottico è composta da un fotodiodo PIN, un preamplificatore a transimpedenza e un amplificatore limitatore, con i pin del segnale di ricezione (RD+ e RD-) conformi allo standard di interfaccia CML.
Il pin di rilevamento del segnale (SD) segue il livello di interfaccia LVTTL standard. Il modulo può entrare in modalità di risparmio energetico tramite il pin di disattivazione della trasmissione (TDIS).
La configurazione dei pin e le dimensioni di montaggio del modulo sono pienamente compatibili con prodotti simili di STRATOS. Pin funzionali, montaggio e fattori di forma possono essere personalizzati in base alle esigenze dell'utente, garantendo flessibilità applicativa.
Rigorosi test di screening e ambientali garantiscono l'affidabilità e l'adattabilità del modulo, con resistenza a vibrazioni, interferenze elettromagnetiche, umidità e temperature estreme. È ampiamente adatto per applicazioni medicali, elettriche, ad alta quota e altri ambienti impegnativi.
Grazie alle dimensioni compatte, alla leggerezza e alla struttura interamente in metallo, il modulo è alto solo 12 mm, facilitando l'installazione in schede o chassis con spazi ridotti.
Diagramma a blocchi del principio del modulo
Parametro del modulo
Valutazioni massime assolute |
|||||
Parametro |
Simbolo |
valore minimo |
Valore tipico |
valore massimo |
unità |
Temperatura di conservazione |
TSTG |
-55 | - | +85 | °C |
Temperatura di saldatura |
VENDUTO |
- | - |
+260 |
°C |
Tempo di saldatura |
VENDUTO |
- | - | 5 | S |
Tensione di alimentazione |
VCC |
+3 |
- |
+3.6 |
V |
Tensione di ingresso dati |
VI |
-0,5 |
- |
VCC |
V |
Tensione di ingresso differenziale (picco-picco) |
VD |
- | - |
2.0 |
V |
Nota: 1. Il modulo non può passare attraverso la macchina per saldatura a riflusso; 2. Dopo la saldatura dei pin, la pulizia non può essere effettuata a spruzzo, ma solo tramite strofinamento. |
Condizioni di lavoro consigliate |
|||||
Parametro | Simbolo | valore minimo | Valore tipico | valore massimo | unità |
Temperatura di lavoro |
TA |
-40 |
|
+85 |
°C |
Tensione di alimentazione |
VCC |
+3.3 |
V | ||
Trasmettere la tensione di ingresso differenziale (picco-picco) |
VD |
0,2 |
1 | V | |
Invia tensione di interruzione |
VTD |
2.0 |
V | ||
Abilitare la trasmissione della tensione |
VTEN |
0,8 |
V |
||
Corrispondenza del terminale di ricezione del segnale |
RL |
50 |
Ohm |
Dettagli della porta di input/output dei dati
Prestazioni del modulo
Sezione di trasmissione Condizioni di prova: VCCTX=3,3 V, TA=25 °C, velocità del modulo di prova=10,3125 Gbps, PRBS31 |
|||||
Parametro |
Simbolo |
valore minimo |
Valore tipico |
valore massimo |
unità |
Velocità dei dati |
Bitrate |
- |
10,3125 Gbps |
- | - |
Potenza ottica in uscita |
PO |
-5 | - | +1 |
dBm |
Lunghezza d'onda ottica di uscita |
λOUT |
840 | 850 | 860 |
nanometro |
Rapporto di estinzione |
Pronto Soccorso |
3 | 5 | - |
dB |
Corrente di ingresso |
CPI |
- | 120 | 160 |
mA |
Tempo di salita/discesa del segnale ottico (dal 20% all'80%) |
tRF |
- | - | 0,1 |
ns |
Scuotere |
Tj |
- | - | 80 | ps |
Invia tensione di spegnimento |
VD |
2.0 | - |
VCC |
V |
Abilitare la trasmissione della tensione |
VEN |
- | - | 0,8 | V |
Sezione di accoglienza Condizioni di prova: VCCRX=3,3 V, TA=25℃, velocità del modulo di prova=10,3125 Gbps, PRBS31 |
|||||
Parametro |
Simbolo |
valore minimo |
Valore tipico |
valore massimo |
unità |
Sensibilità di ricezione |
S | - | - | -10 |
dBm |
Scuotere |
Tj |
- | - | 80 |
ps |
Tempo di salita/discesa del segnale ottico (dal 20% all'80%) |
tR,F |
- | - | 100 |
ps |
Ampiezza di modulazione ottica |
OMA |
30 | - | - |
μW |
Gamma di lunghezze d'onda di ingresso ottico |
λIN |
840 | - | 860 |
nanometro |
Perdita di ritorno ottica |
ORL |
12 | - | - |
dB |
Corrente di ingresso |
CPI |
- | 70 | 120 |
mA |
Tempo di arbitrato del rilevamento del segnale |
tSDAS |
- |
<10 |
50 |
millisecondi |
Periodo di timeout del rilevamento del segnale |
TSDDA |
- |
<10 |
50 |
millisecondi |
Livello di arbitrato per errore di rilevamento del segnale |
SDOFF |
-21 | - | - |
dBm |
Livello di arbitraggio del rilevamento del segnale |
SDON |
- | - | -19 |
dBm |
Ritardo nel rilevamento del segnale |
HYS |
2 | - | 4 |
dB |
Ricezione dati in uscita a basso livello |
VOL-VCC |
-1.810 |
- |
-1.475 |
V |
Ricevi dati in uscita di livello alto |
VOH-VCC |
-1.165 |
- |
-0,880 |
V |
Definizione di pin
Vista laterale
SPILLO |
Simbolo |
Tipo |
Descrizione |
1 |
TD+ |
CML, Input |
Dati di input sul terminale in avanti |
2 |
Terra |
Fornitura |
Terra |
3 |
TD- |
CML, Input |
Inverti l'ingresso finale per l'invio dei dati |
4 |
VCCTX |
Fornitura |
Fonte di alimentazione |
5 |
LOS |
LVTTL, uscita |
Perdita del segnale in uscita |
6 |
TxDIS |
LVTTL, ingresso |
Inviare l'input del segnale di spegnimento |
7 |
RD+ |
CML, uscita |
Uscita terminale positiva dei dati ricevuti |
8 |
Avvento del settimo giorno |
LVTTL,I/O |
Porta di comunicazione IIC |
9 |
RD- |
CML, uscita |
Uscita terminale inversa dei dati ricevuti |
10 |
SCL |
LVTTL,I/O |
Porta di comunicazione IIC |
Nota: 2. Se si utilizza la funzione TX_DISABLE, il pin TDIS deve essere portato a terra per mantenere un livello alto su questo pin; se non si utilizza la funzione TX_DISABLE, il pin TDIS deve essere portato a terra per mantenere un livello basso su questo pin e non deve essere lasciato flottante, altrimenti potrebbe causare un funzionamento anomalo del modulo.
Disegno dimensionale (mm)
Schema di installazione del modulo (vista dall'alto) (mm)
Disegno dimensionale del montaggio del PCB (non è consentito alcun cablaggio nelle aree tratteggiate mostrate nella figura)

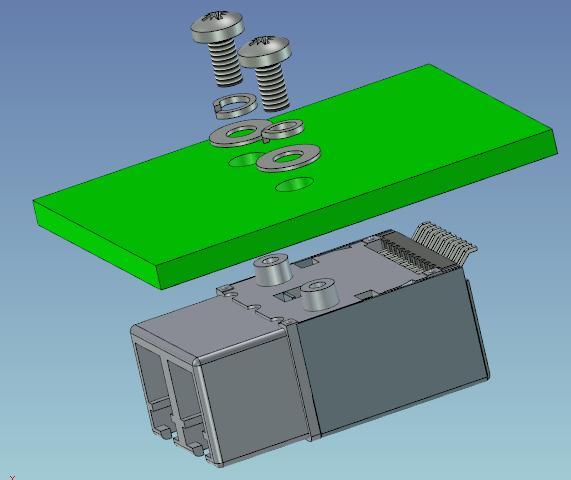

Schema di installazione del modulo
Schema di installazione del modulo
Le specifiche e le quantità di viti, rondelle e rondelle elastiche selezionate per l'installazione del modulo sono riportate nella tabella di installazione delle viti del modulo.
Esempio: se lo spessore del PCB è 2,0 mm, selezionare 1 vite a testa tonda M2x4mm + 1 rondella φ2 + 1 rondella elastica φ2 per foro di montaggio.
Se lo spessore del PCB è 1,6 mm, selezionare 1 vite a testa tonda M2x3 mm + 1 rondella φ2 + 1 rondella elastica φ2 per foro di montaggio.
Tabella di installazione delle viti del modulo |
|||||||
NO. |
Spessore della scheda PCB |
Vite |
Rondella |
Rondella elastica |
|||
specifiche |
Quantità |
specifiche |
Quantità |
specifiche |
Quantità | ||
1 |
1.6 |
Testa tonda M2×3mm |
1 |
φ2 |
1 |
φ2 |
1 |
2 | 2.0 |
Testa tonda M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
3 | 2.2 |
Testa tonda M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
4 | 2.5 |
Testa tonda M2×4mm |
1 |
φ2 |
1 |
φ2 |
1 |
Informazioni per l'ordine
Numero di parte |
Descrizione del prodotto |
RS-10G03-85-02DI |
Modulo transceiver ottico mini a 10 pin di livello industriale a doppia fibra 10G multimodale 850nm 300m |
