Rilevatore ad alta velocità con amplificazione

Per soddisfare la domanda dei clienti nazionali di prodotti fotodetector (PD) ad alta velocità completamente localizzati, Fiberwdm ha sviluppato due prodotti PD ad alta velocità con larghezze di banda superiori a 18 GHz e 40 GHz dopo quasi 2 anni di ricerca e sviluppo e ottimizzazione. Il PD a 18 GHz ha un tempo di salita inferiore a 20 ps, mentre quello a 40 GHz ha un tempo di salita inferiore a 8,5 ps. La loro reattività non è inferiore a quella di prodotti simili importati da Finisar, Thorlabs, ecc. e anche l'oscillazione della coda è ben controllata. Questa serie di rilevatori ad alta velocità non include un amplificatore a transimpedenza (TIA) e presenta un rumore estremamente basso. Può essere utilizzata per testare sistemi di comunicazione ad alta velocità e sistemi laser a femtosecondi, ed è un prodotto completamente localizzato ed economico. L'alimentatore lineare sviluppato in modo indipendente da Fiberwdm è in grado di soddisfare pienamente i requisiti dei rilevatori ad alta velocità nelle applicazioni di ricerca scientifica.

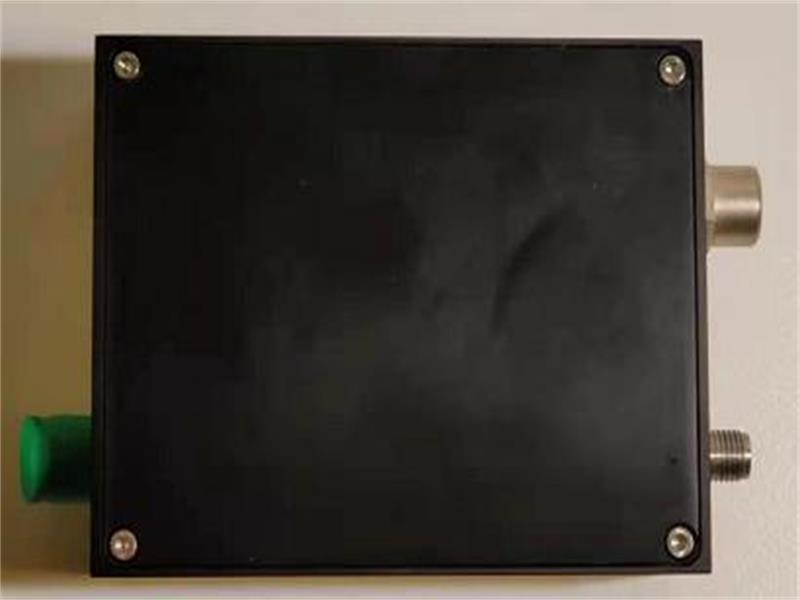

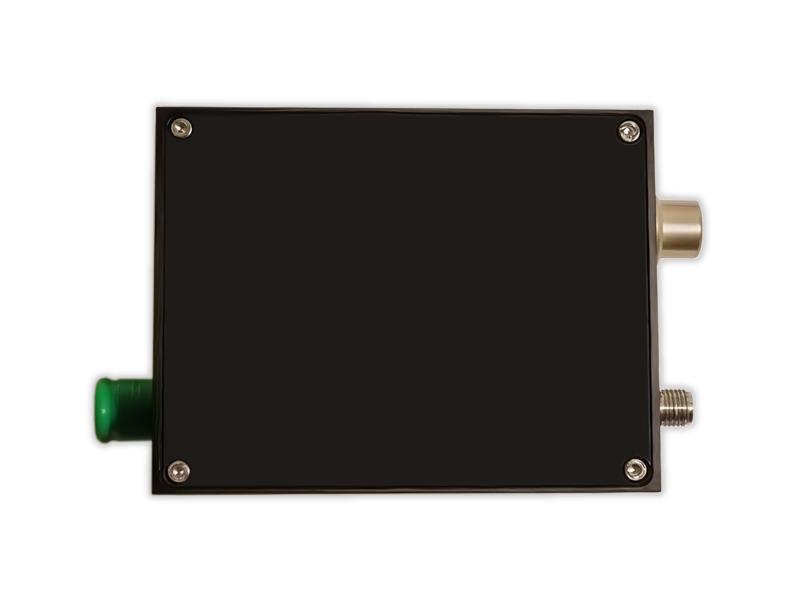

Il modulo rivelatore ad alta velocità HSPD4040 è progettato per applicazioni sia digitali che analogiche. Il modulo contiene un fotodiodo PIN InGaAs con lunghezza d'onda di risposta compresa tra 1250 e 1650 nm e l'elettronica di adattamento necessaria. HSPD4040 può fornire una larghezza di banda fino a 40 GHz. Il modulo funziona a +5 V. È conforme allo standard di ingresso in fibra monomodale 9/125 μm. La porta di uscita RF è un connettore da 2,92 mm con impedenza di 50 ohm. HSPD4040 è sigillato ermeticamente e pesa meno di 20 grammi. Certificato ROHS 2.0.

Caratteristiche Basse perdite e alta affidabilità Interfaccia seriale (RS-232) Design modulare Esente da sostanze epossidiche sul percorso ottico Applicazioni Rete ad anello Monitoraggio remoto nella rete ottica Test del componente in fibra ottica

Impresaures Trasmettitori e ricevitori a 4 canali duplex Array CWDM LD e PD integrato Compatibile con l'interfaccia di connessione LC/UPC Alimentazione singola +3,3 V Funzione DDM implementata Fattore di forma QSFP56 hot plug Lunghezza di trasmissione fino a 2 km Bassa dissipazione di potenza: <6,5 W Certificato internazionale di sicurezza laser di classe 1 Intervallo di temperatura operativa: 0 ℃ ~ +70 ℃ Conforme alla normativa ROHS10                                                                                                Applicazioni Ethernet 200GBASE-FR4 Collegamenti con switch e router Centri dati Altri requisiti di interconnessione 200G. Standard IEEE802.3cd CMIS Rev 4.0 OIF-CEI-04.056G-VSR-PAM4 IEEE 802.3bs Allegato 120E SFF-8024 Rev. 4.6 SFF-8679 Rev1.8 SFF-8665 Rev1.9

Il modulo ottico monocanale miniaturizzato a 10 pin è utilizzato principalmente nella trasmissione ottica su backplane, array radar digitali, Ethernet/SONET/SDH/FC, switch e altri campi di comunicazione in fibra digitale. È caratterizzato da dimensioni compatte, resistenza alle vibrazioni e capacità anti-interferenza. Il modulo adotta una struttura interamente metallica con un connettore a 10 pin come interfaccia elettrica. Integra un trasmettitore e un ricevitore ottico monocanale, operanti a lunghezze d'onda di 850 nm/1310 nm/1550 nm. La temperatura di esercizio varia da -40 °C a +85 °C, supportando velocità di trasmissione monocanale da 1,25 Gbps a 10,3125 Gbps.

Caratteristiche Modulo OSFP conforme a OSFP MSA Velocità di trasmissione dati fino a PAM4 106,25 Gbps per canale. Abilita la trasmissione da 800 Gb/s a 2x400 Gb/s Lunghezza del collegamento fino a 3 m Funzioni EEPROM integrate  Temperatura operativa della custodia da 0°C a +70°C Conforme a RoHS2.0

Caratteristiche: Progettazione MUX/DEMUX a 4 corsie Griglia ITU da 100 GHz, trasmettitore EML DWDM in banda C, fotorilevatore APD Larghezza di banda fino a 11,2 Gbps per canale Larghezza di banda aggregata di > 40 Gbps Connettore LC duplex Conforme a 40G Ethernet IEEE802.3ba e 40GBASE-EZR4 Conforme a QSFP MSA Trasmissione fino a 100 km Conforme alle velocità dati QDR/DDR Infiniband Singola alimentazione +3.3V funzionante Funzioni diagnostiche digitali integrate Intervallo di temperatura da 0°C a 70°C Parte conforme RoHS Applicazioni: Da scaffale a scaffale Switch e router per data center Reti metropolitane Switch e router 40G BASE-EZR4

Bassa perdita di inserzione Alto rapporto di estinzione Elevato isolamento del canale Elevata stabilità e affidabilità
