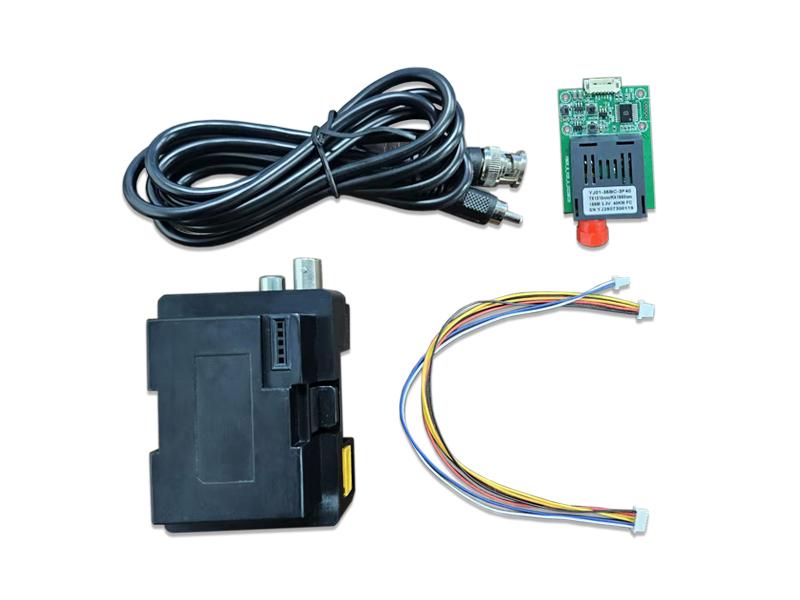

1. Convertitore di media in fibra ottica cielo-terra

1.1 Vantaggio del prodotto

• Forte capacità anti-interferenza elettromagnetica

I droni in fibra ottica trasmettono i dati tramite cavi fisici, evitando completamente il rischio di interferenze elettromagnetiche.

• Trasmissione del segnale stabile ed efficiente

Le fibre ottiche hanno una larghezza di banda di trasmissione dati estremamente elevata, consentendo la trasmissione simultanea di più flussi di dati. I segnali luminosi si propagano a una velocità estremamente elevata nelle fibre ottiche con una latenza estremamente bassa, consentendo la trasmissione in tempo reale delle immagini del drone.

• Ottimo occultamento

I droni in fibra ottica non irradiano segnali elettromagnetici verso l'esterno durante il volo. La loro comunicazione si basa sulla trasmissione del segnale luminoso all'interno della fibra ottica, rendendoli difficilmente rilevabili dal mondo esterno e garantendo quindi un'eccellente mimetizzazione.

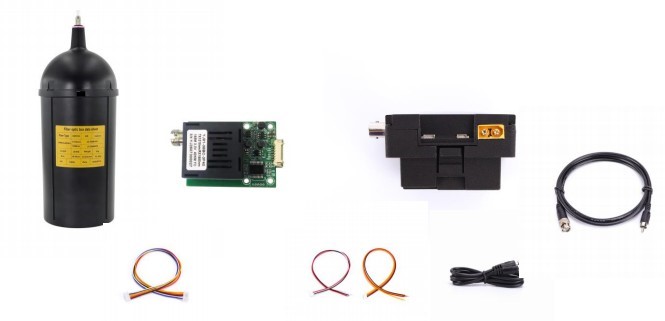

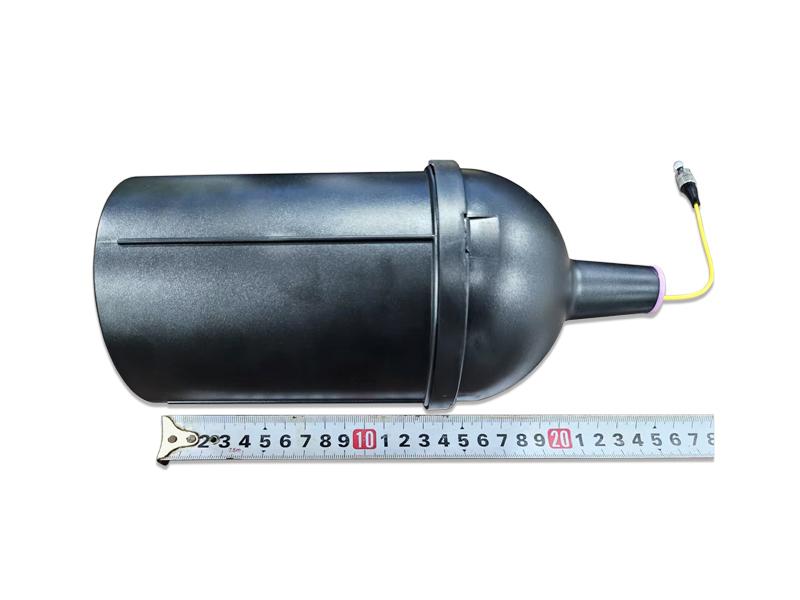

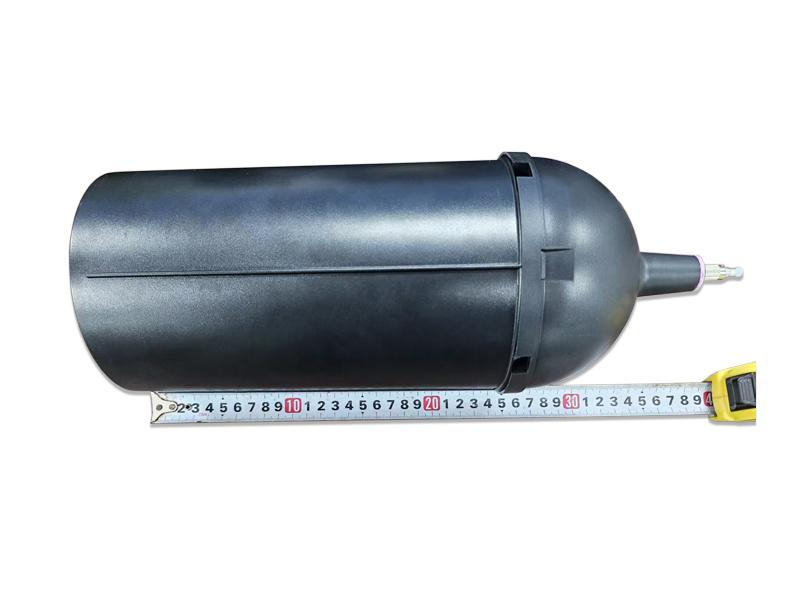

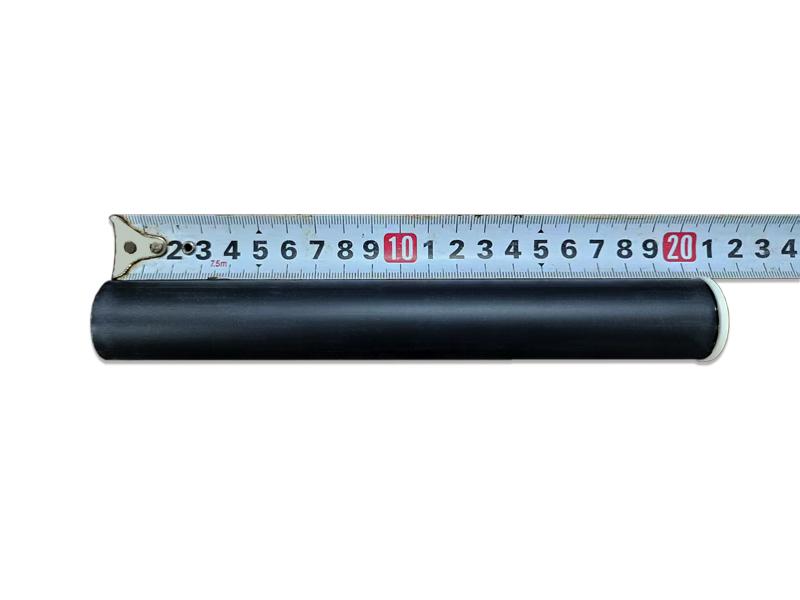

2. Bobina in fibra ottica per drone FPV

2.1 Parametri di specifica

2.1.1 Trasmettitore di segnale ottico (TX)

2.1.2 Ricevitore di segnale ottico (RX)

3. Configurazione predefinita:

Schema di collegamento del modulo Sky

Bobina di fibra ottica Controllore di volo

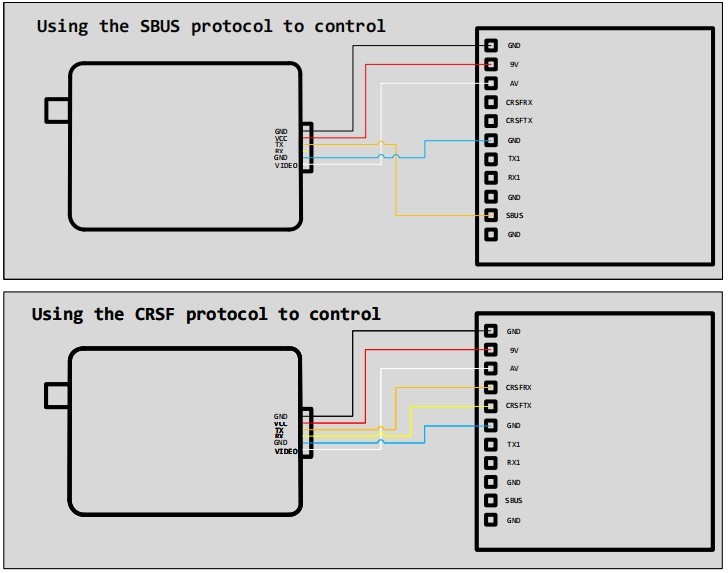

4. Istruzioni e schemi di collegamento

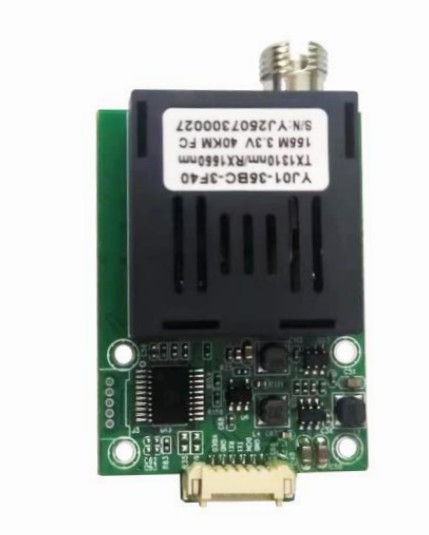

Il trasmettitore del modulo Sky incorporato (TX) MX1.25MM 6P si collega al controllore di volo.

La stazione di terra può essere controllata tramite due metodi: CRSF wireless e SBUS cablato, con un solo metodo di controllo consentito per volo.

Nota: le immagini sono solo di riferimento; il metodo di cablaggio specifico dipenderà dalla scheda del controllore di volo.

Numero di serie dell'impostazione della velocità e numero della porta RX

Quale UART utilizzare dipende dalla definizione della scheda di controllo di volo

Impostare il protocollo del ricevitore su UART e SBUS/CRSF

5. Modulo di terra

La stazione di terra può essere controllata tramite due metodi: CRSF wireless e SBUS cablato, con un solo metodo di controllo consentito per volo.

Si noti che il termine wireless qui menzionato si riferisce al fatto che l'estremità di terra e il telecomando utilizzano una connessione wireless, mentre il cielo e l'estremità di terra sono ancora collegati tramite cavo.

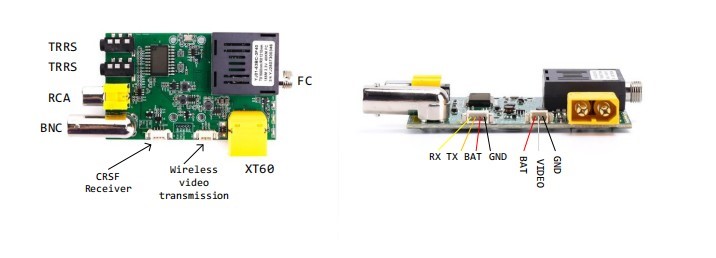

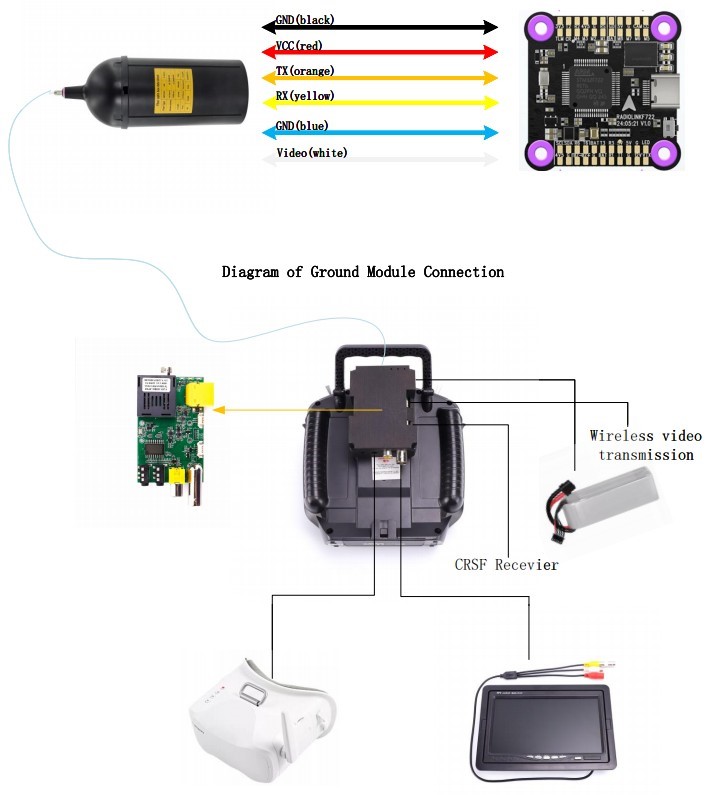

Introduzione e definizione dell'interfaccia del modulo di terra

1. Interfaccia del segnale analogico

(1)Interfaccia TRRS

A causa dell'interfaccia TRRS, sul mercato sono disponibili due diverse definizioni di interfaccia. Il terminale di terra è dotato di due interfacce TRRS. Quando si collega un dispositivo di visualizzazione tramite l'interfaccia TRRS, se il dispositivo di visualizzazione non visualizza alcuna immagine, provare l'altra interfaccia TRRS.

(2)Interfaccia RCA

Se il dispositivo di visualizzazione è dotato di interfaccia RCA, utilizzare l'interfaccia RCA sul terminale di terra per la connessione.

(3)Interfaccia BNC

Se il dispositivo di visualizzazione è dotato di interfaccia BNC, utilizzare l'interfaccia BNC sul terminale di terra per la connessione.

2. Telecomando (ricevitore CRSF)

Se si utilizza il protocollo CRSF per il controllo della comunicazione, questa interfaccia deve avere un ricevitore CRSF collegato.

3. Interfaccia di trasmissione video

Se è richiesta la trasmissione video wireless, questa interfaccia deve disporre di un modulo di trasmissione video wireless collegato.

6. Impostazioni per la connessione quando si utilizza SBUS

Impostazione del controllo di volo

1. Il firmware del controllo di volo deve essere masterizzato nella versione SBUS.

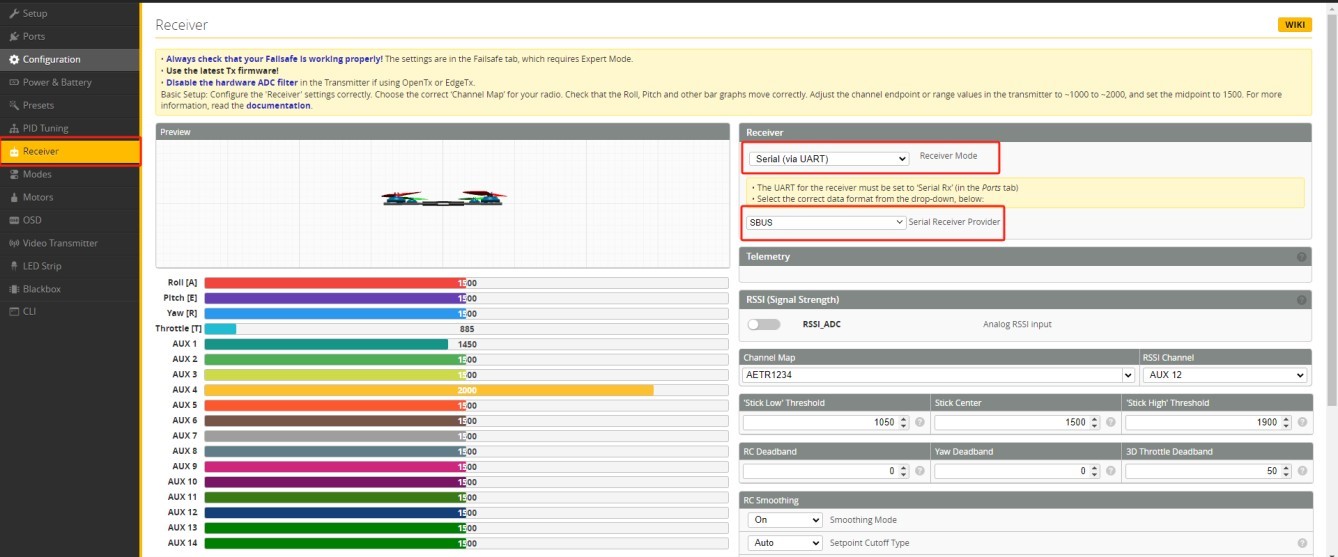

2. Selezione UART del controllo di volo: nella pagina di selezione della porta, è necessario selezionare l'UART come Serial Rx. L'UART da utilizzare dipende dall'UART attualmente utilizzato dalla scheda di controllo di volo durante la connessione all'estremità del cielo.

Connessione Sky End

La porta FC nella parte superiore dello Sky è integrata nel tubo in fibra ottica, mentre l'altra estremità ha pin a 6 pin da 1,25 mm. Deve essere collegata alla posizione corrispondente in base all'interfaccia UART della scheda di controllo di volo.

Collegamento di terra

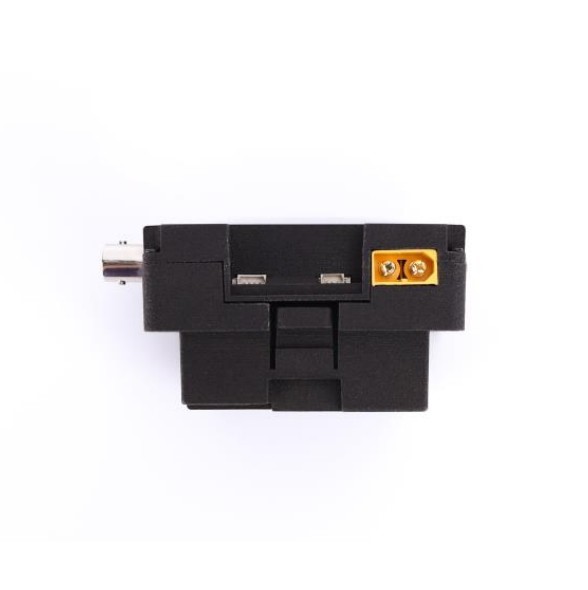

L'estremità di terra è direttamente integrata nel vano JR del telecomando TX12. La porta FC dell'estremità di terra è collegata alla fibra ottica rilasciata dal tubo in fibra ottica. L'interfaccia del segnale analogico all'estremità di terra viene selezionata in base al dispositivo di visualizzazione effettivamente utilizzato, fornendo un cavo TRRS e un cavo adattatore RCA-BNC. L'estremità di terra non richiede un alimentatore esterno. Può utilizzare direttamente l'alimentazione del telecomando. Se si utilizza l'alimentatore del telecomando, è necessario assicurarsi che l'alimentazione del telecomando sia sufficiente.

Impostazione del telecomando TX12

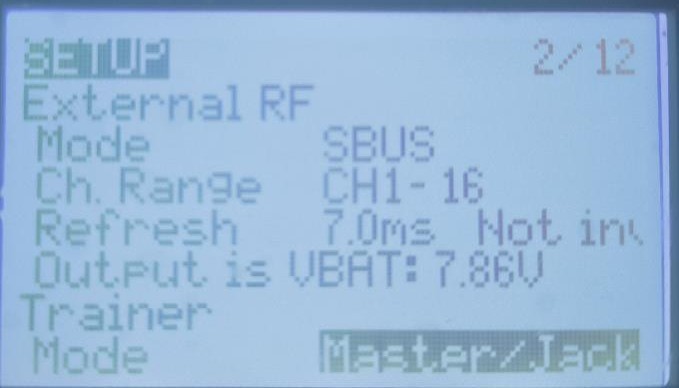

L'impostazione RF interna del telecomando è OFF, l'impostazione RF esterna è SBUS, l'impostazione Refresh è Non invertito e la modalità Trainer è impostata su Master/Jack.

Suggerimenti:

(1)Durante il volo, verificare che l'uscita della fibra sia regolare e che l'uscita del cavo in fibra sia lontana dalle eliche.

(2) Evitare decelerazioni e discese rapide. Evitare virate con angoli ridotti durante la discesa. Evitare discese rapide durante le virate. Queste operazioni possono causare il facile taglio della fibra da parte delle eliche.

(3) Evitare di avvolgere la fibra con piccoli angoli di curvatura quando viene emessa.

(4) La velocità di volo deve essere controllata entro 120 km/h.

(5)Prima di volare, assicurarsi che la cinghia e le clip della bobina di fibra siano state rilasciate.

(6) Al decollo, accelerare lentamente, evitare accelerazioni troppo rapide e virate a piccoli angoli durante l'intero volo. In caso contrario, la fibra potrebbe facilmente impigliarsi nelle eliche. (7) Se si utilizza l'alimentazione del radiocomando, è necessario assicurarsi che l'alimentazione del radiocomando sia sufficiente.
