DLC/UPC-DLC/UPC-SM-2C-LSZH-5.0mm-ARMORED

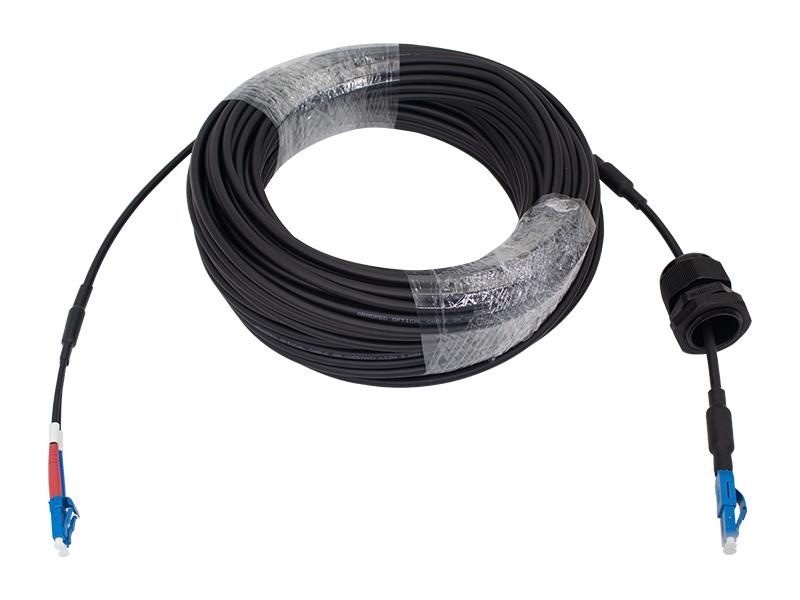

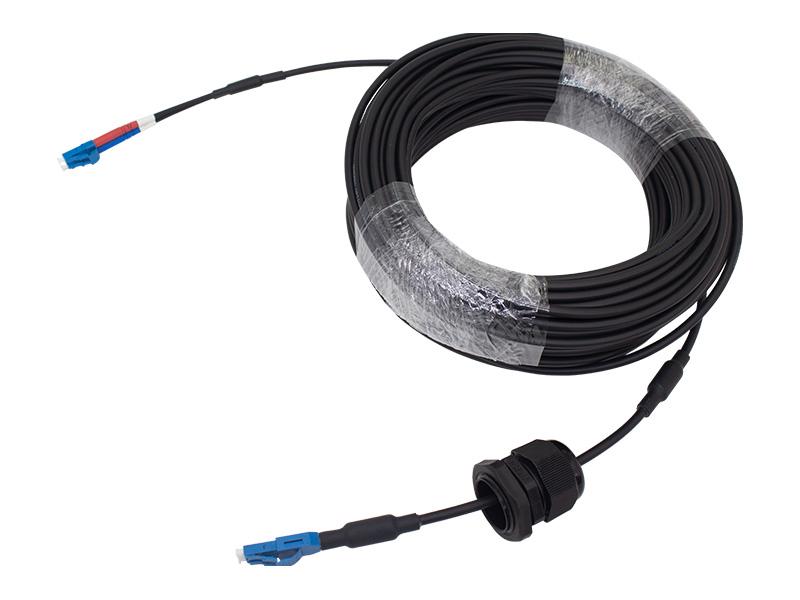

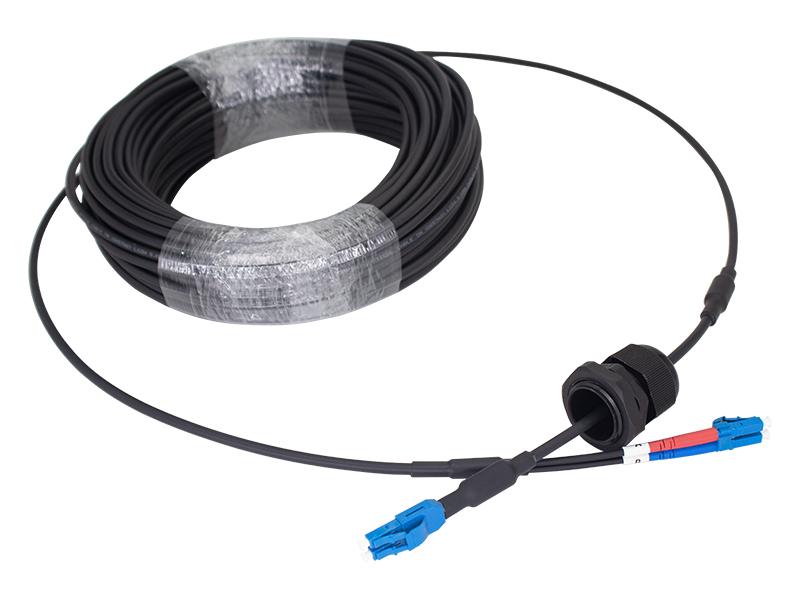

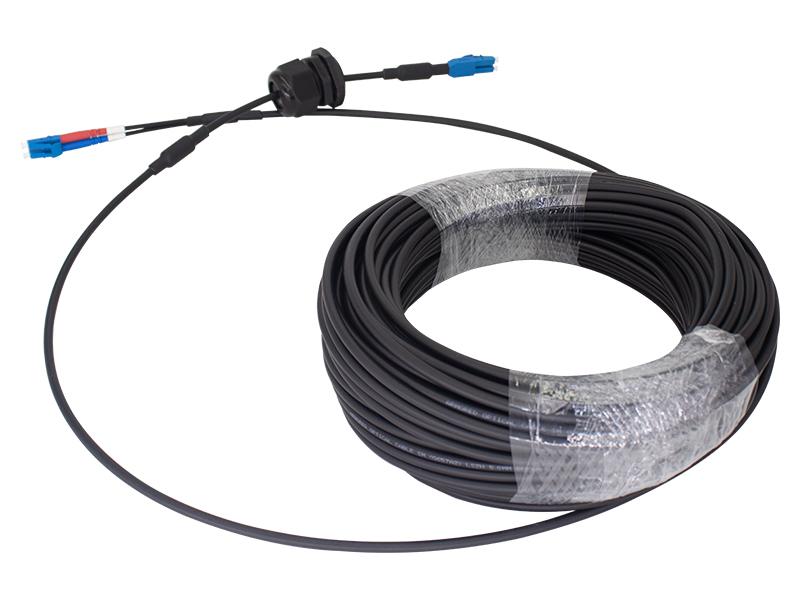

Descrizione del prodotto
DLC/PC-DLC/PC-SM(G657A2)-DX-5.0mm-LSZH-XXM
Cavo principale armato, cavo di derivazione da 2,0 mm, ramo non armato su un lato con pressacavo in plastica M28 e tappi. L'altro lato (lato B) ramo armorde con mesh Kevlar per aumentare la resistenza alla trazione.
Struttura del prodotto
NO. |
Elemento |
Qtà/Unità |
Requisiti |
1 |
2 pz |
Connettore LC/UPC Dulpex SM 2,0 mm |
|
2 |
Cavo di rottura (A) |
2 pz |
Tubo per cavo simplex nero OD 2,0 mm |
3 |
Guaina termoretraibile a caldo |
1 pz |
guaina termoretraibile adesiva |
4 |
Cavo |
1 pz |
Cavo armato duplex G675A2 nero OD 5,0 mm LSZH |
5 |
Guaina termoretraibile a caldo |
1 pz |
guaina termoretraibile adesiva |
6 |
Cavo di rottura (B) |
2 pezzi |
Tubo per cavo simplex nero OD 2,0 mm |
7 |
Connettore |
2 pezzi |
Connettore LC/UPC Dulpex SM 2,0 mm |
8 |
Identificatore |
2 pz |
Identificatore bianco A/B |
9 |
Identificatore |
2 pz |
Identificatore bianco A/B |
Grafico a fibre incrociate |
|
Dal lato A |
Dal lato B |
UN |
B |
B |
UN |

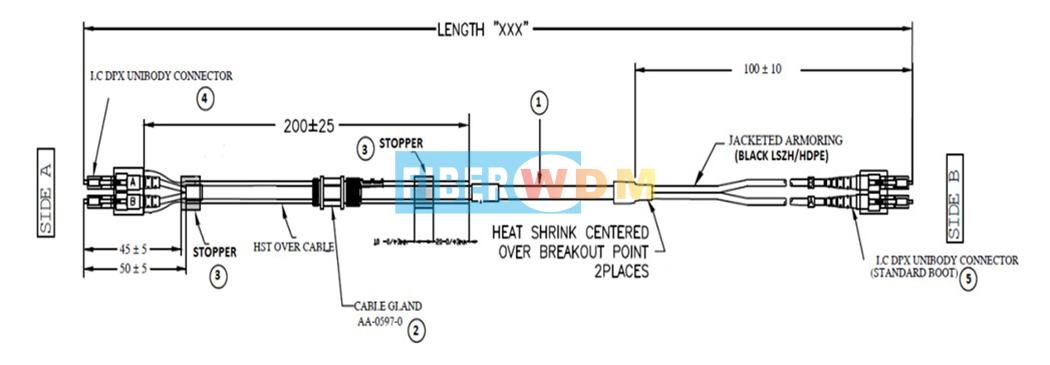

Elenco delle parti
# |
descrizione dell'articolo |
QUANTITÀ |
1 |
Cavo armato flessibile |
1 |
2 |
Premistoppa (codice Ceragon AA-0597-0) |
1 |
3 |
Tappo. OD- 11,5 ± 0,3 mm |
2 |
4 |
Connettore Micro LC Duplex Unibody - lato pressacavo |
1 |
5 |
Connettore unibody duplex standard LC - lato senza pressacavo |
1 |
Indice dei cavi

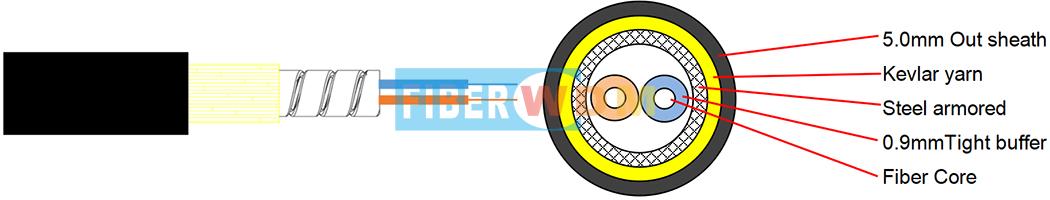

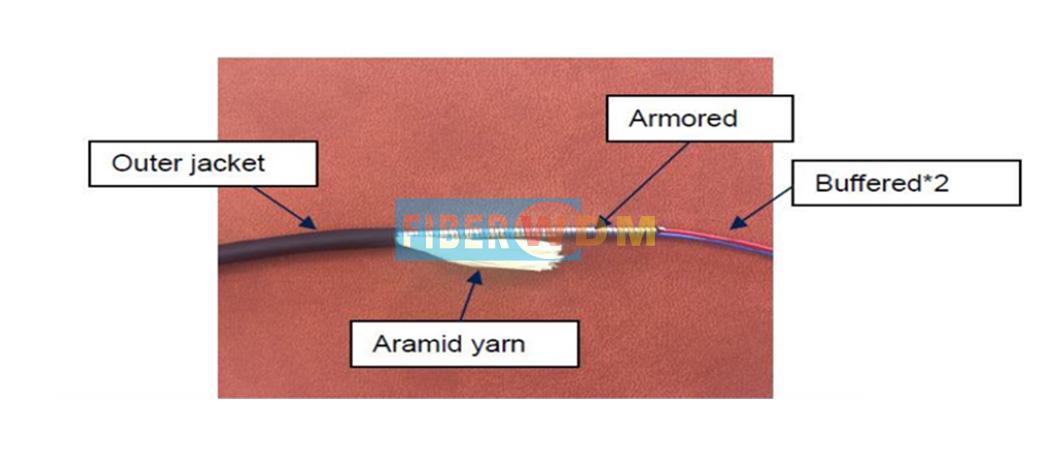

Disegno della struttura del cavo
Caratteristiche del cavo
Parametri tecnici: |
|||||||||
Fuori diametro |
Interno
Diametro
|
Peso |
Resistenza alla trazione minima consentita
(N)
|
carico di schiacciamento minimo consentito
(N/100mm)
|
Raggio minimo di curvatura
(MM)
|
Magazzinaggio
temperatura
|
|||
(MM) |
(MM) |
(KG)/KM |
a breve termine |
lungo termine |
a breve termine |
lungo termine |
a breve termine |
lungo termine |
(℃) |
5,0±0,2 |
0.9 |
40.00 |
1200 |
500 |
2000 |
1000 |
20D |
10D |
-20+75 |
Caratteristiche della fibra G657A2
Articolo |
Parametro |
Tipo di fibra |
9/125 um |
Diametro del nucleo |
9 em |
Nucleo di non circolarità |
≤1,0% |
Diametro rivestimento |
125,0±0,7um |
Non circolarità del rivestimento |
≤0,7% |
Diametro del rivestimento |
245±5um |
Errore di concentricità rivestimento-rivestimento |
≤12.0um |
Non circolarità del rivestimento |
≤6.0um |
Errore di concentricità nucleo-rivestimento |
≤0.5um |
Attenuazione @1310nm |
≤0,35 dB/km |
Attenuazione @1550nm |
≤0,21 dB/km |
PMD |
≤0.1[ps/km] |
Diametro campo modale (MFD)@1310nm |
8,4-9,2um |
Diametro campo modale (MFD)@1550nm |
9,3-10,3um |
Indice di rifrazione effettivo del gruppo (Neff)@1310nm |
1.466 |
Indice di rifrazione del gruppo effettivo (Neff)@1550nm |
1.467 |
Discontinuità puntuali a 1310 nm |
≤0,5 dB |
Discontinuità puntuali a 1550 nm |
≤0,5 dB |
Attenuazione indotta da macro-bend |
|
10 giri attorno ad un mandrino di 15 mm di raggio@1550nm |
≤0,03 dB |
1 gira attorno a un mandrino di 10 mm di raggio a 1550 nm |
≤0,1 dB |
1 gira attorno a un mandrino di raggio 7,5 mm a 1550 nm |
≤0,2 dB |
Caratteristica ottica
Articolo |
Parametro |
Tipo di connettore |
LC/UPC-LC/UPC |
Perdita di inserzione |
≤0,2 dB |
Perdita di ritorno |
≤50 dB |
Modalità fibra |
SM/G657A2 |
Lunghezza d'onda operativa |
1310 nm, 1550 nm |
Testare la lunghezza d'onda |
1310 nm, 1550 nm |
Ripetutamente |
≤0,1 |
Intercambiabilità |
≤0,2 dB |
Durata |
≤0,2 dB |
Lunghezza della fibra |
1 m, 2 m... qualsiasi lunghezza opzionale. |
Tolleranza |
+100nm / -0mm @ L=1~10m |
+200nm / -0mm @ L=10~50m |
|
+500nm / -0mm @ L>50m |
|
temperatura di esercizio |
-40℃~ +80℃ |
Temperatura di conservazione |
-40℃~ +60℃ |
Temperatura di installazione |
-20℃~ +60℃ |
Specifiche meccaniche
Caratteristiche fisiche
Articolo |
Parametro |
Nucleo del cavo |
2 |
Diametro |
Corazzato da 5,0 mm (esterno con LSZH) |
|
Tampone stretto da 0,9 mm |
Peso |
40 g/mq |
Resistenza alla trazione |
1000 N (a breve termine) |
|
500 N (a lungo termine) |
Carico schiacciante |
2000N/100mm (a breve termine) |
|
1000N/100mm (a lungo termine) |
Raggio di curvatura |
20D mm (statico) |
|
10D mm(Dinamico) |
