I rilevatori di questa serie sono direttamente intercambiabili con i prodotti Thorlabs a batteria e non offrono prestazioni inferiori a quelle dei prodotti simili Thorlabs sotto tutti gli aspetti. Oltre ai rilevatori con specifiche esistenti, sono disponibili anche servizi di personalizzazione. Vari parametri del rilevatore (come tensione di alimentazione, larghezza di banda, ecc.) possono essere regolati in base alle esigenze del cliente per soddisfare specifiche esigenze applicative.
Questa serie è specificamente progettata per sistemi di misurazione laser. Non ha amplificazione di guadagno, è dotata di batteria integrata e rappresenta un rilevatore conveniente per laboratori laser ad alta potenza.
Rilevatore di polarizzazione serie PD1500/PD2100
Istruzioni per l'uso
Descrizione dell'aspetto e dell'interfaccia

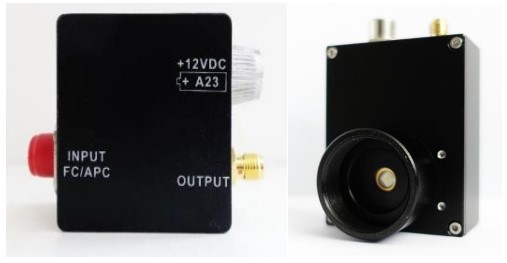

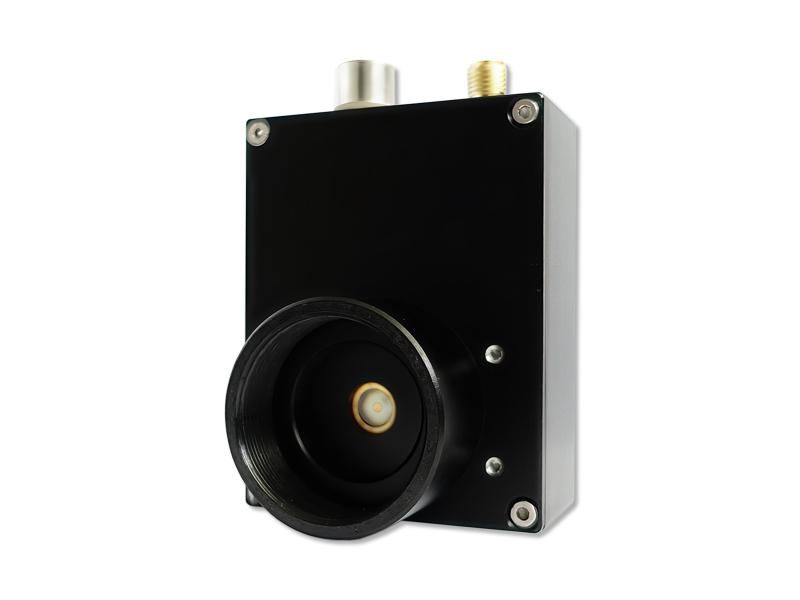

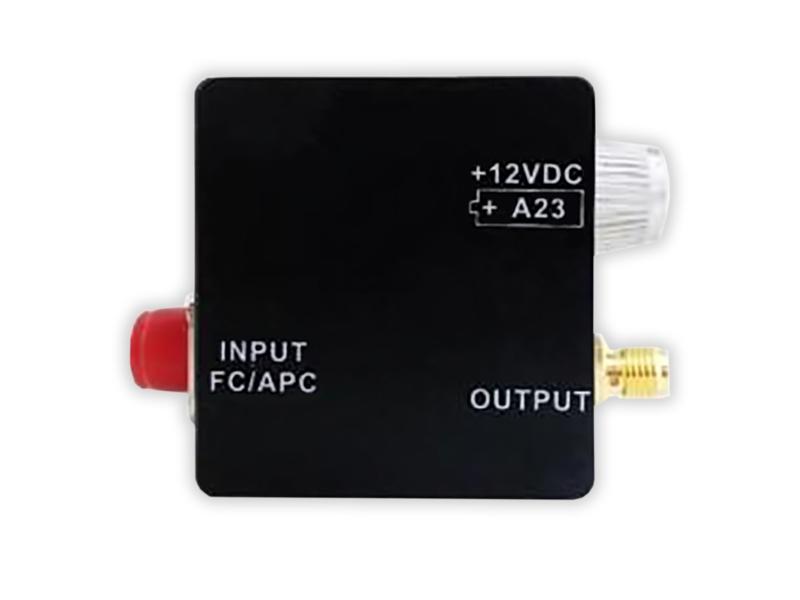

L'aspetto del modulo è mostrato nella figura sottostante:
Figura 2-1 Diagramma dell'aspetto del modulo del rivelatore
Descrizione elettrica
Parametri di prestazione
Parametri di prova dei rilevatori di polarizzazione (serie PD1500/2100)
|
Modello |
PD1500 |
PD2100 |
|
Gamma di lunghezza d'onda |
900nm-1700nm |
320nm-1000nm |
|
Larghezza di banda di taglio 3dB |
5 GHz |
1 GHz |
|
Potenza ottica di saturazione |
5 mW |
5 mW |
|
Tempo di salita (10%~90%) |
<80ps |
<400ps |
|
Reattività massima tipica |
>0,9 A/W a 1550 nm |
>0,9 A/W a 1550 nm |
|
Massima potenza in uscita |
1 V a 50 ohm |
5 V a 50 ohm |
|
Potenza incidente (max) |
10 mW |
10 mW |
|
Materiale/tipo di rilevatore |
InGaAs/PIN |
Si/PIN |
|
Diametro del rilevatore |
75μm |
400μm |
|
Temperatura di esercizio |
-40℃~85℃ |
-40℃~85℃ |
|
Ingresso ottico |
FC/APC o finestra piatta |
Finestra piatta |
|
Potenza elettrica |
SMA (coppia DC) |
SMA (coppia DC) |
|
Requisiti di alimentazione |
A23, +12 V CC |
A23, +12 V CC |
Figura 3-1 Riepilogo delle prestazioni elettriche

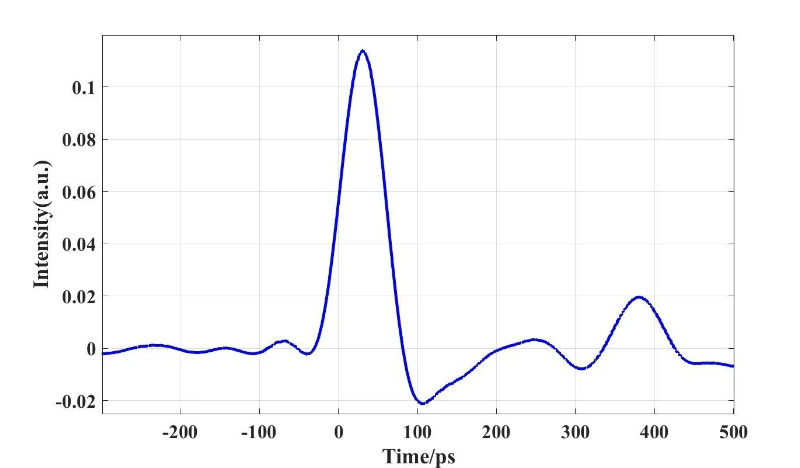

Figura 3-2 Curva di risposta all'impulso PD1500
Figura 3-3 Curva di risposta all'impulso PD2100
Disegno meccanico del rilevatore PD1500&PD2100

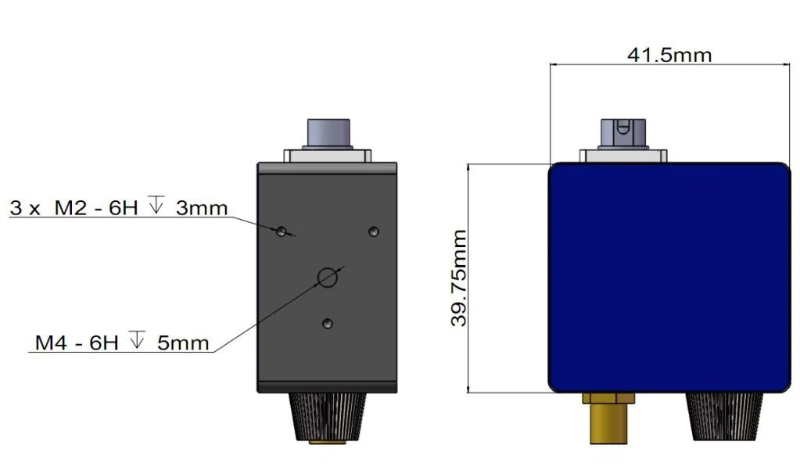

Figura 4-1 Diagramma delle dimensioni meccaniche del modulo del rilevatore di polarizzazione
