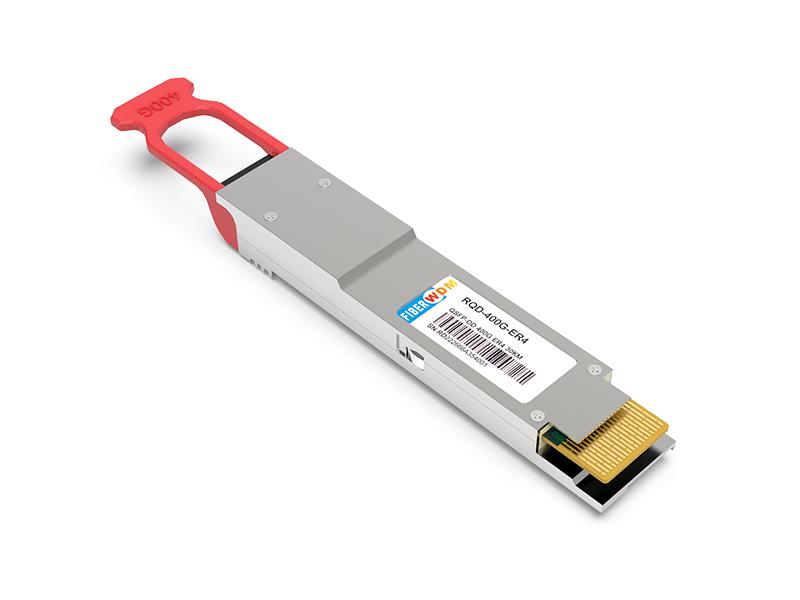

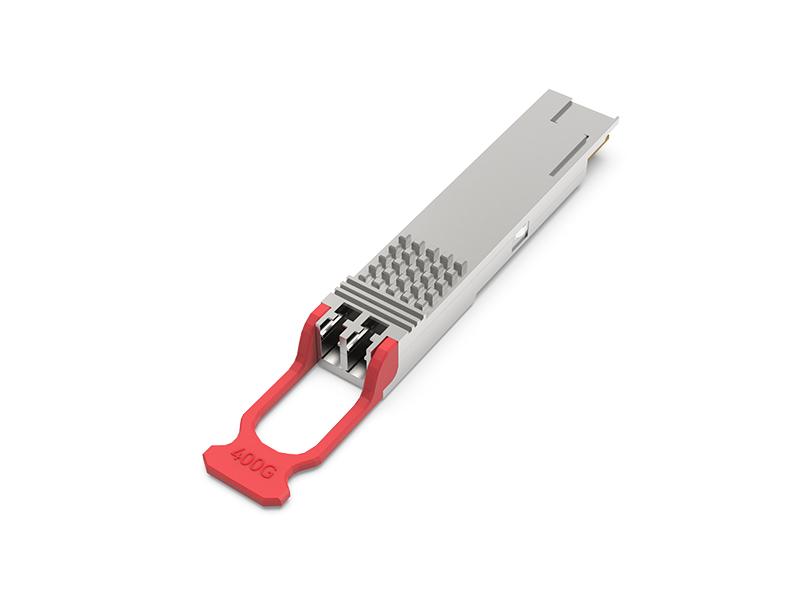

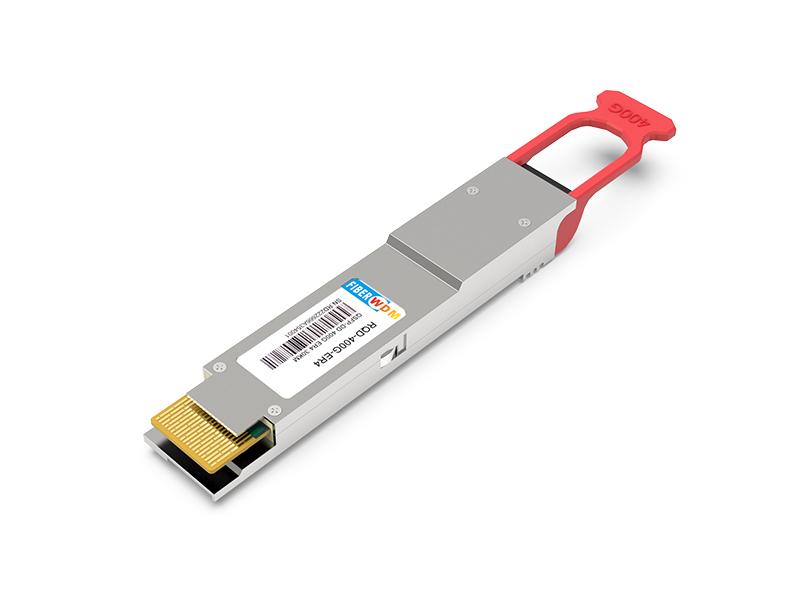

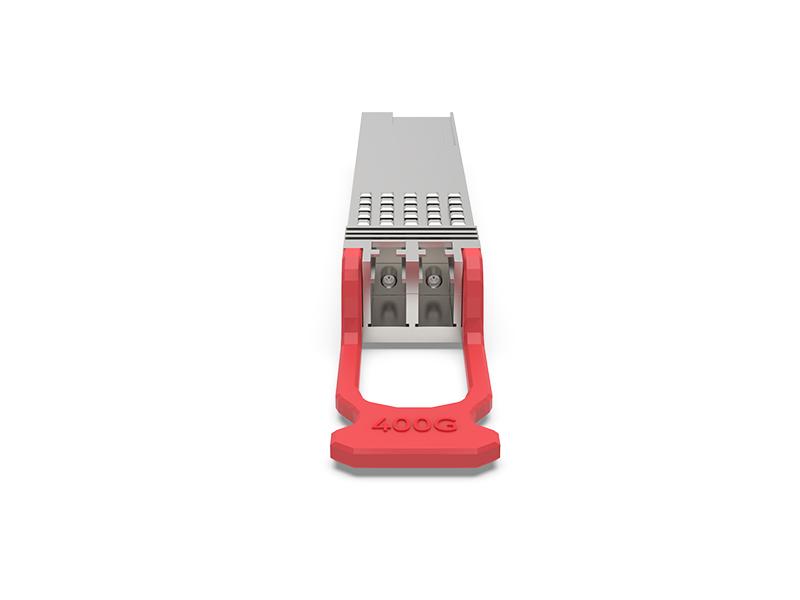

400G QSFP-DD ER4 30KM

RQD-400G-ER4

Caratteristiche

• Supporta 400GBASE-ER4-30;
• Velocità di trasmissione della corsia 106,25 Gb/s con PAM4;
• Trasmissione fino a 30 km su fibra monomodale;
• 8x53,125 Gb/s con interfaccia elettrica PAM4 (400GAUI-8);
• Interfaccia I2C con monitoraggio diagnostico digitale integrato;
• Contenitore QSFP-DD MSA con connettore LC duplex;
• Alimentazione singola a +3,3 V;
• Consumo energetico massimo 14W;
• Temperatura di esercizio dell'involucro: da 0 a +70 °C;
• Conforme allo standard QSFP-DD CMIS;
• Conforme alle specifiche hardware 802.3bs e QSFP-DD;
• Conforme alla Direttiva UE 2015/863/UE;

Informazioni sull'ordine

Tabella 1 - Informazioni sull'ordine

Valori massimi assoluti

Tabella 2 - Valutazioni massime assolute

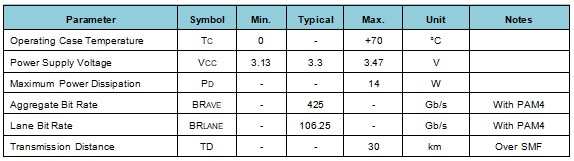

Condizioni operative consigliate

Tabella 3 - Condizioni operative raccomandate

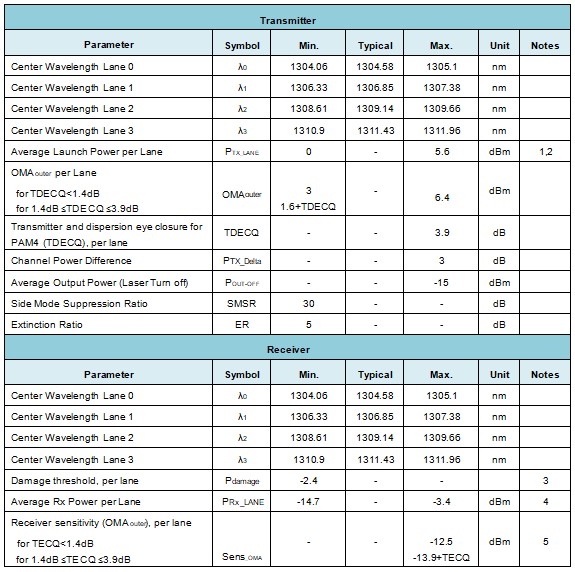

Caratteristiche ottiche

Tabella 4 - Caratteristiche ottiche

Note:

1. La potenza ottica viene immessa nella fibra monomodale (SMF).

2. La potenza media di lancio per corsia (min) è un dato informativo e non l'indicatore principale dell'intensità del segnale. Un trasmettitore con una potenza di lancio inferiore a questo valore non può essere conforme; tuttavia, un valore superiore a questo non garantisce la conformità.

3. Il ricevitore deve essere in grado di tollerare, senza subire danni, un'esposizione continua a un segnale ottico in ingresso avente questo livello di potenza media. Il ricevitore non deve necessariamente funzionare correttamente a questa potenza in ingresso.

4. La potenza media di ricezione, per ogni corsia (min), è informativa ma non rappresenta l'indicatore principale dell'intensità del segnale. Una potenza di ricezione inferiore a questo valore non è conforme; tuttavia, un valore superiore non garantisce la conformità.

5. La sensibilità del ricevitore (OMAouter), per ogni corsia (max), è definita con BER=2.4E-4.

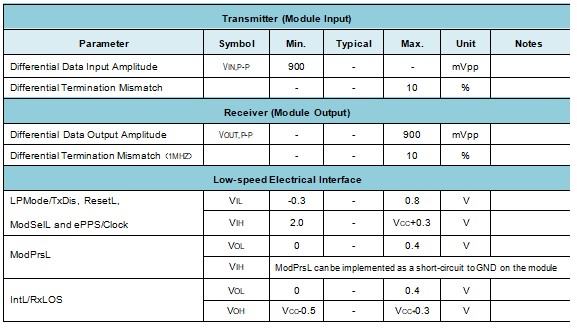

Caratteristiche elettriche

Segnale ad alta velocità: conforme a 400GAUI-8 (IEEE 802.3bs)

Segnale a bassa velocità: conforme alle specifiche hardware QSFP-DD

Tabella 5 - Caratteristiche elettriche

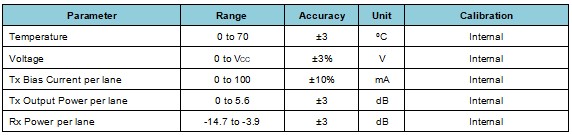

Diagnostica digitale

Tabella 6 - Diagnostica digitale

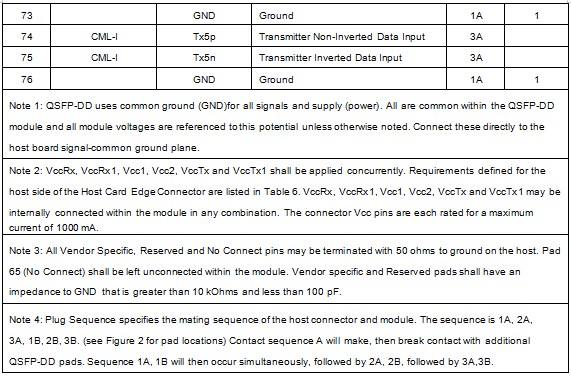

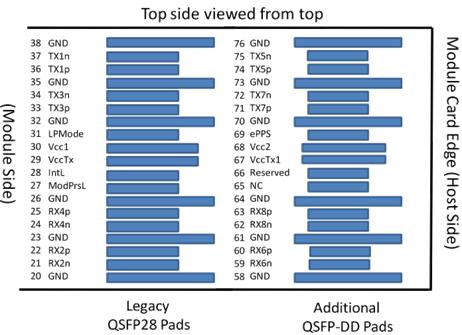

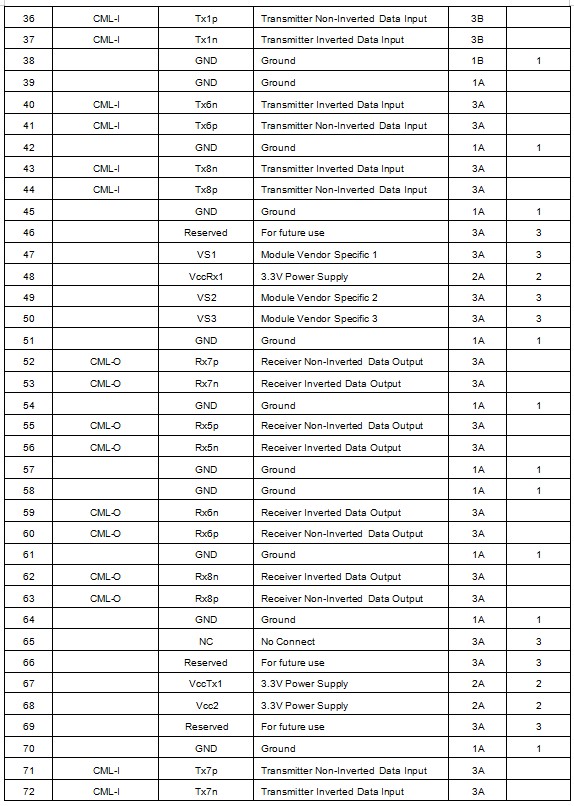

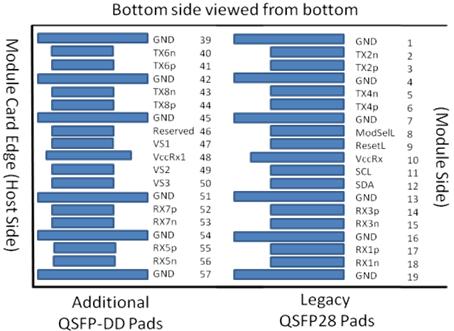

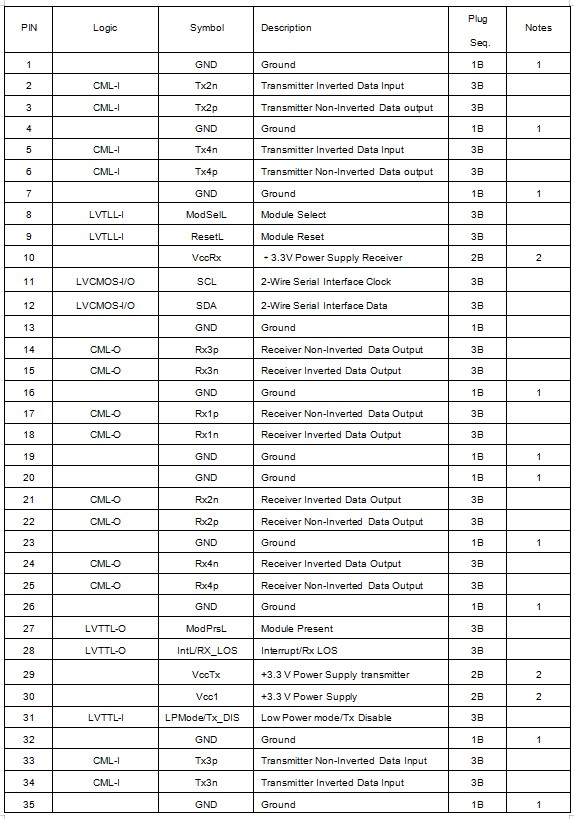

Definizioni dei pin

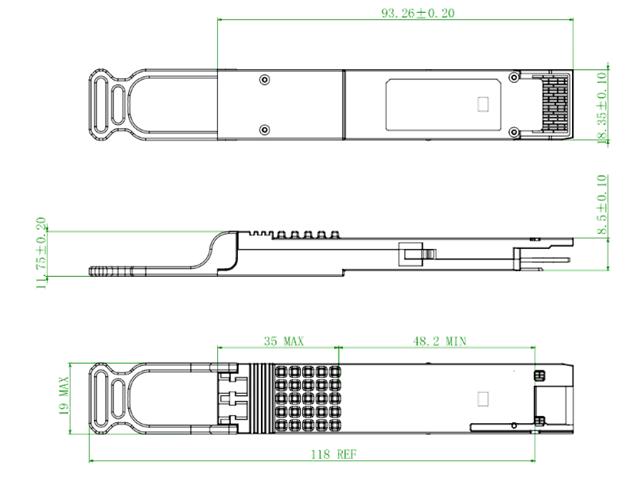

Dimensione meccanica

Avvertenze

• Precauzioni per la manipolazione: Questo dispositivo è soggetto a danni causati da scariche elettrostatiche (ESD). Si raccomanda vivamente di lavorare in un ambiente privo di cariche elettrostatiche. Attenersi alle linee guida previste dalle corrette procedure ESD.
• Sicurezza laser: Il ricetrasmettitore della famiglia WXTR# utilizza un sistema laser a semiconduttore ed è un prodotto laser di classe 1 secondo la FDA, conforme alle normative 21CFR1040.10 e 1040.11. Inoltre, questo prodotto è un prodotto laser di classe 1 secondo la norma IEC 60825-1.
