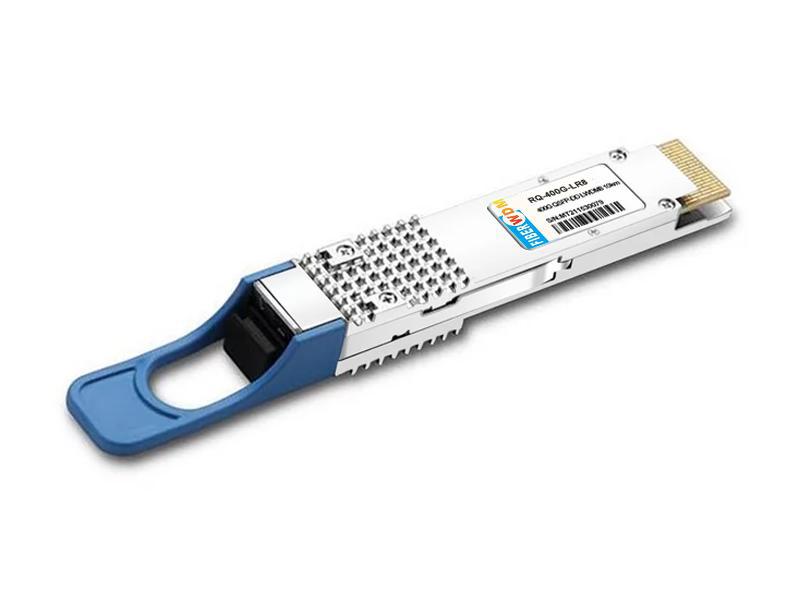

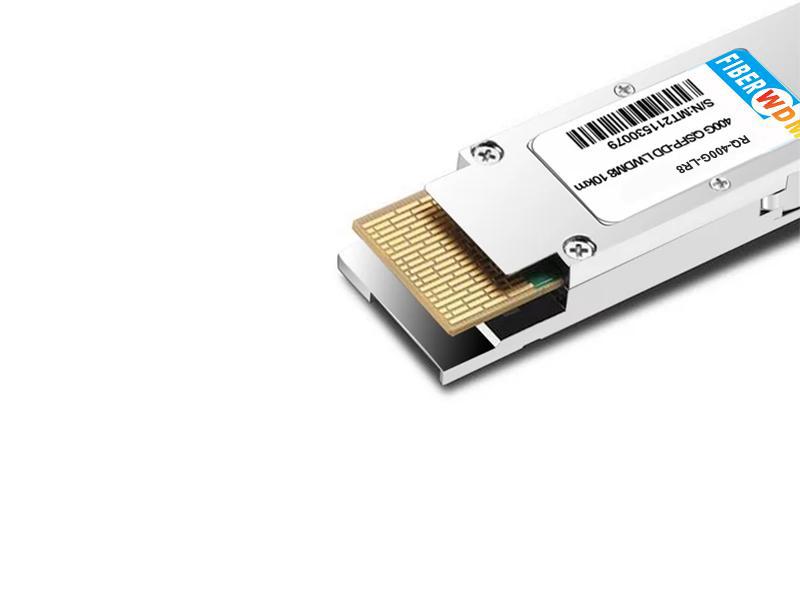

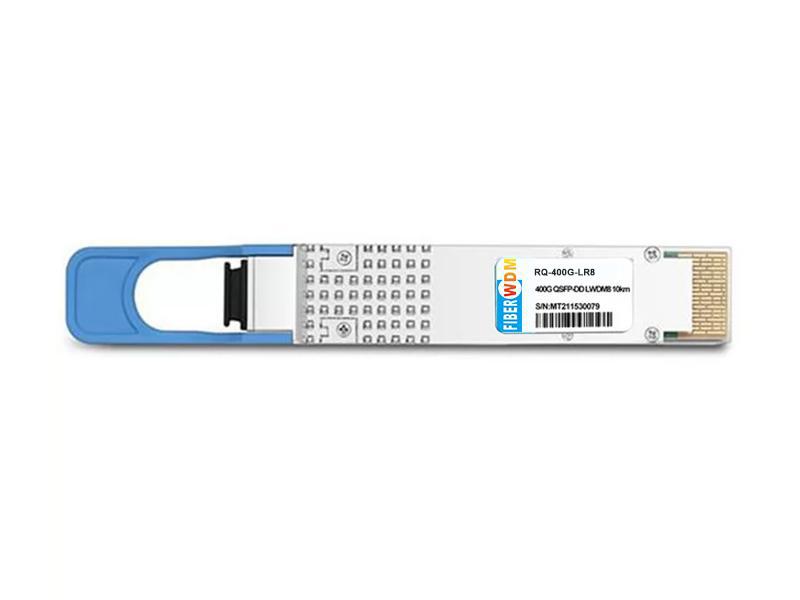

Ricetrasmettitore ottico QSFP-DD 400G LR8 10 km

RQ-400G-LR8

Descrizione della funzione

Il modulo QSFP-DD 400G LR8 è progettato per applicazioni di comunicazione ottica su distanze fino a 10 km ed è conforme allo standard IEEE 802.3cn per Ethernet 400GE. Questo modulo contiene un trasmettitore ottico a 8 corsie, un ricevitore ottico a 8 corsie e un blocco di gestione del modulo con interfacce seriali a 2 fili. I segnali ottici vengono multiplexati su una fibra monomodale tramite un connettore LC standard del settore. Un diagramma a blocchi è mostrato nella Figura 1-1.

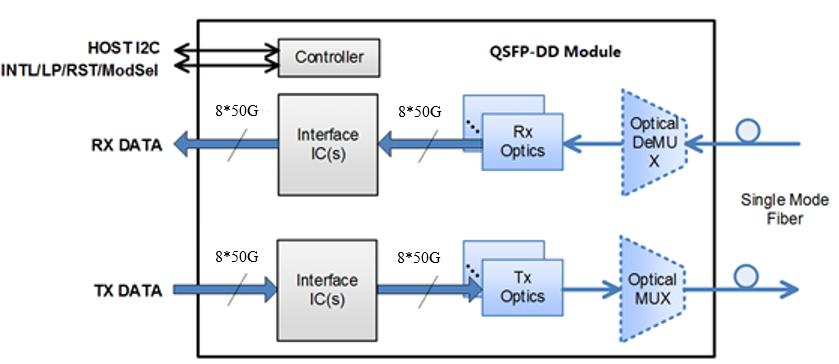

Figura 1-1 Diagramma a blocchi del ricetrasmettitore

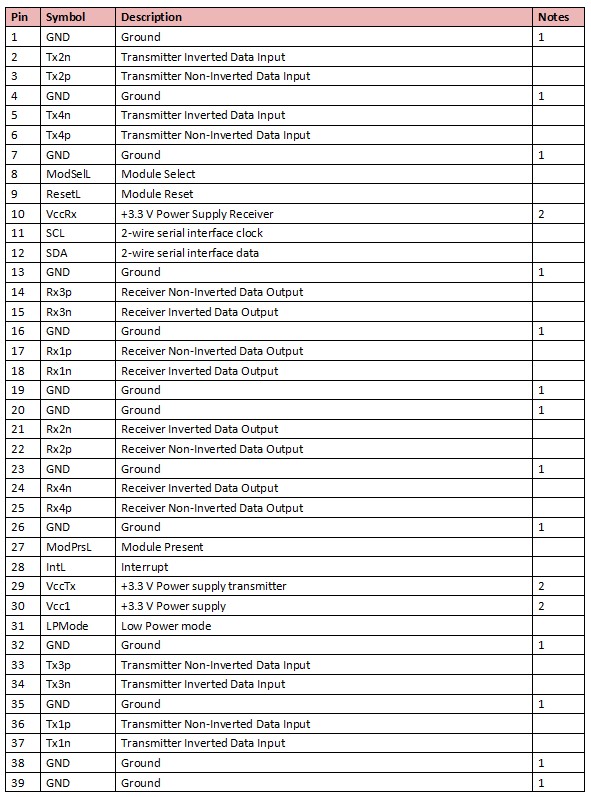

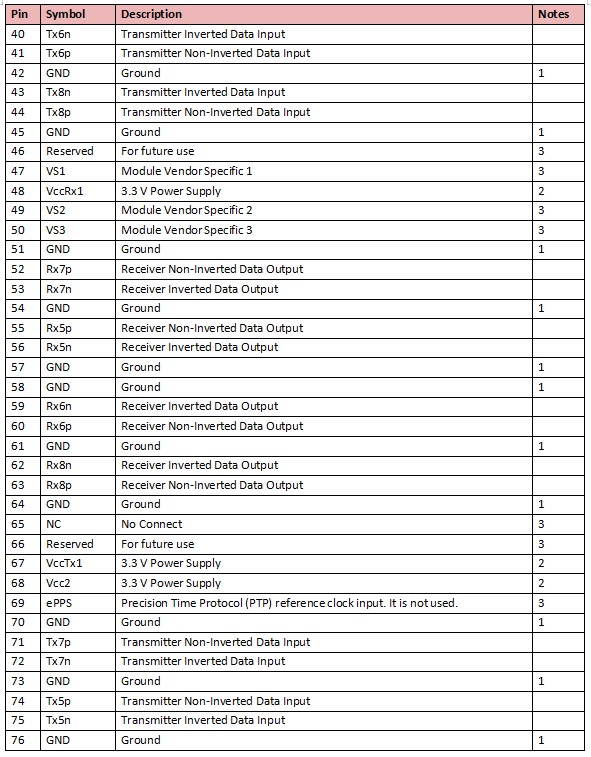

Descrizioni dei pin

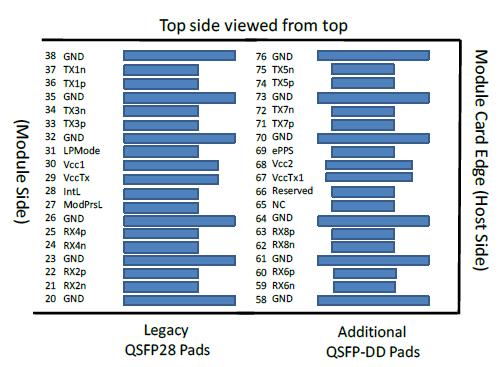

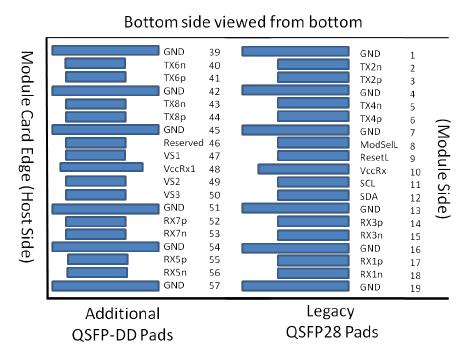

Figura 2-1 Connettore conforme allo standard MSA

Nota:

1. Il modulo QSFP-DD utilizza una massa comune (GND) per tutti i segnali e l'alimentazione. Tutti i segnali sono comuni all'interno del modulo QSFP-DD e tutte le tensioni del modulo sono riferite a questo potenziale, salvo diversa indicazione. Collegare questi segnali direttamente al piano di massa comune della scheda host.

2. VccRx, VccRx1, Vcc1, Vcc2, VccTx e VccTx1 devono essere applicati contemporaneamente. Requisiti definiti per il lato host del connettore di bordo della scheda host. VccRx, VccRx1, Vcc1, Vcc2, VccTx e VccTx1 possono essere collegati internamente al modulo in qualsiasi combinazione. I pin Vcc del connettore sono ciascuno dimensionato per una corrente massima di 1000 mA.

3. Tutti i pin specifici del fornitore, riservati e non collegati possono essere terminati con una resistenza di 50 ohm verso massa sull'host. Il pad 65 (non collegato) deve essere lasciato scollegato all'interno del modulo. I pad specifici del fornitore e riservati devono avere un'impedenza verso GND superiore a 10 kΩ e inferiore a 100 pF.

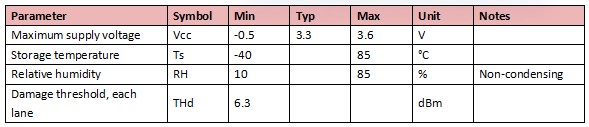

Valori massimi assoluti

Occorre precisare che il funzionamento al di sopra dei valori massimi assoluti individuali potrebbe causare danni permanenti a questo modulo.

Ambienti operativi

Le caratteristiche elettriche e ottiche riportate di seguito sono definite in questo ambiente operativo, salvo diversa indicazione.

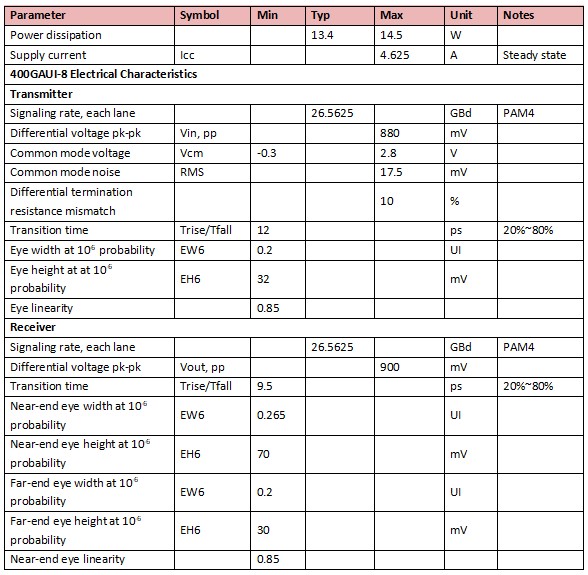

Caratteristiche elettriche

Nota: le caratteristiche elettriche del modello 400GAUI-8 fanno riferimento alla norma CEI-56G-VSR-PAM4 della OIF-CEI-04.0.

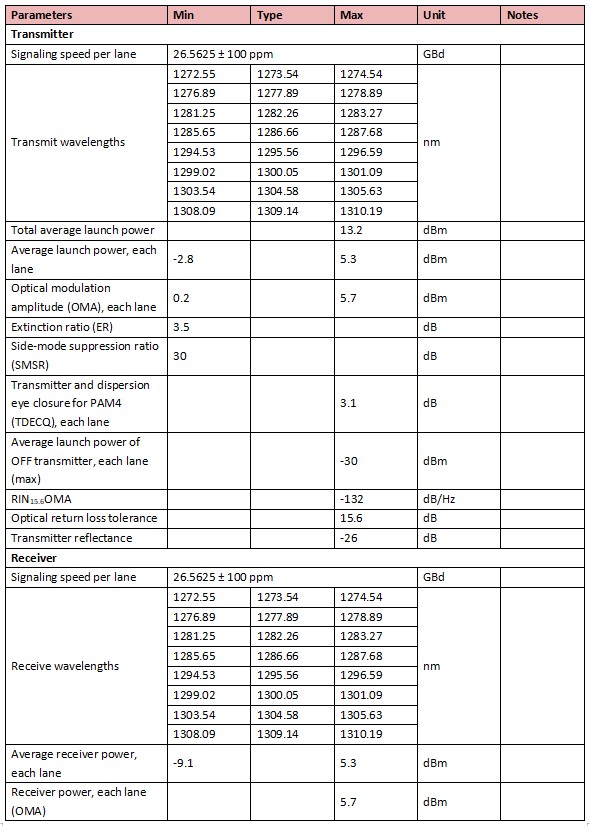

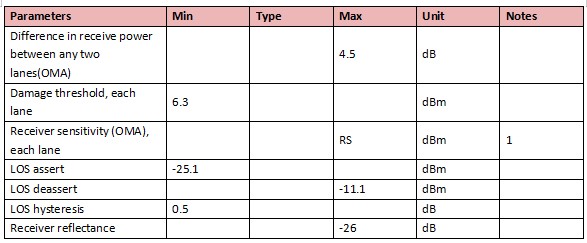

Caratteristiche ottiche

Funzionamento del 400GBASE-LR8 (EOL, TOP = da 0 a +70 °C, VCC = da 3,135 a 3,465 Volt)

Nota: RS=max (-6,6, SECQ-8) dBm, BER@2E-4

Definizioni EEPROM

Fare riferimento alla specifica QSFP-DD Common Management Interface Rev 4.0.

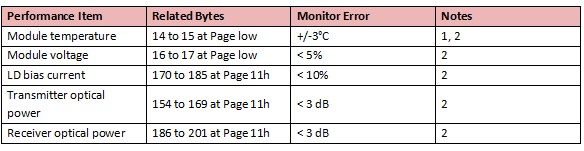

3 Funzioni di monitoraggio diagnostico digitale

Il modulo QSFP-DD 400G LR8 supporta l'interfaccia di monitoraggio diagnostico (DMI) basata su I2C, definita nel documento QSFP-DD Common Management Interface Specification Rev 4.0. L'host può accedere in tempo reale alle prestazioni di potenza ottica, temperatura, tensione di alimentazione e corrente di polarizzazione del trasmettitore e del ricevitore.

Nota:

1. Il punto di prova della temperatura effettiva è fissato sull'involucro del modulo attorno all'array laser.

2. Ampio intervallo di temperatura di funzionamento.

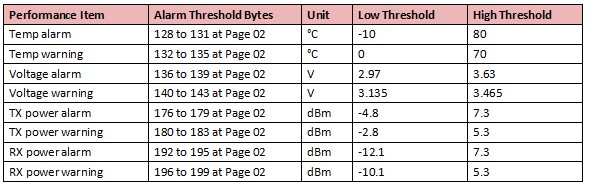

Soglie di allarme e avviso

Il modulo QSFP-DD 400G LR8 supporta la funzione di allarme, che indica se i valori delle prestazioni di base precedenti sono inferiori o superiori alle soglie.

Specifiche meccaniche

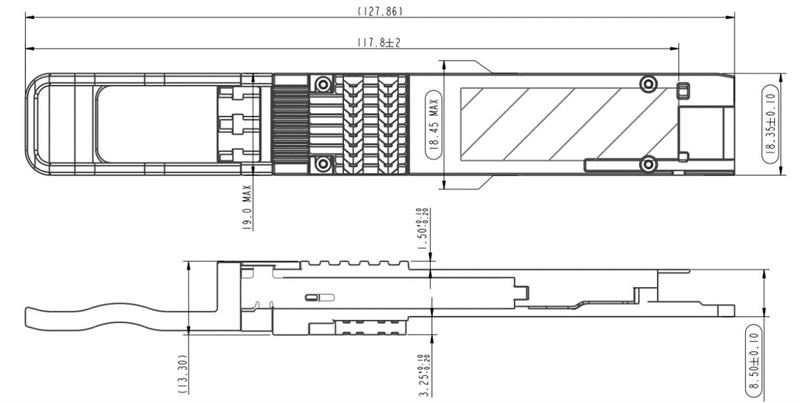

Figura 10-1 Dimensioni meccaniche

Informazioni sull'ordine
