16channels fwdm tx catv 1550nm rx pon 1310/1490nm & xgs-pon 1270/1577nm LC/UPC 1U

  • Triple Play Integration, 16 canali FWDM
  • Bassa perdita, elevato isolamento, ampia temperatura stabilità
  • Supporta il multi-servizio per CATV/Pon/XGS-PON
  • 1u-montabile per rack e integrazione ad alta densità
  • Dettagli del prodotto

16channels fwdm tx catv 1550nm rx pon 1310/1490nm & xgs-pon 1270/1577nm LC/UPC 1U



16FW-1U01-T55R3149-2757



CATV+PON+ XGS-PON FWDM



Fiberwdm Fornire FWDM TX 1550NM RX PON 1310/1490NM e XGS-PON 1270/1577nm è una perdita bassa e performance affidabili.

Funziona in FTTH/FTTX, nel sistema PON funziona il 1310/1490 e 1270/1577NM e il segnale CATV viene consegnato sulla stessa fibra usando 1550nm.

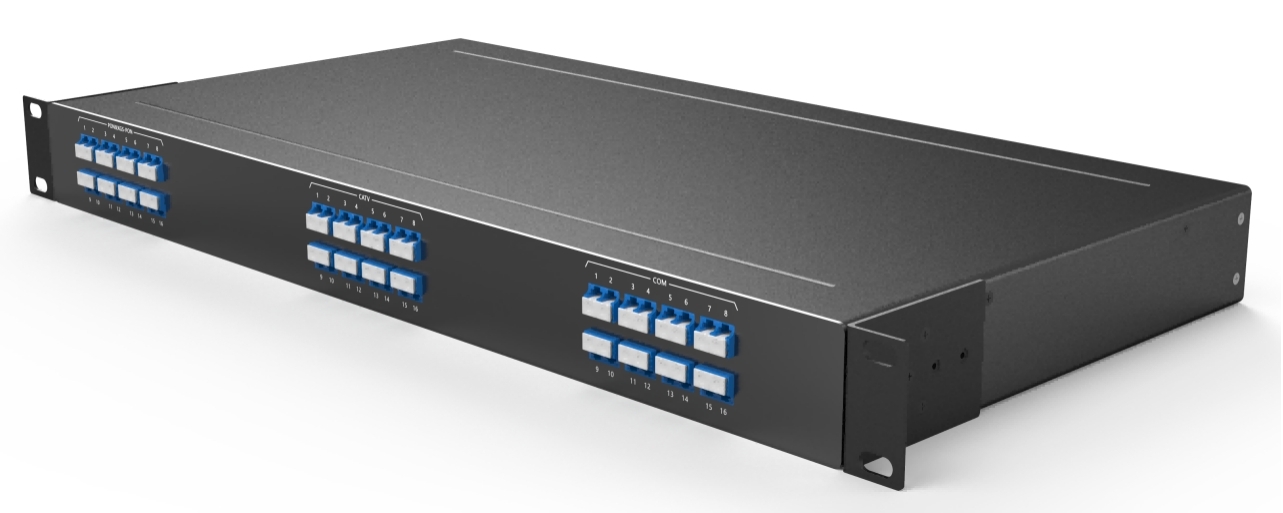

Prodotto penale

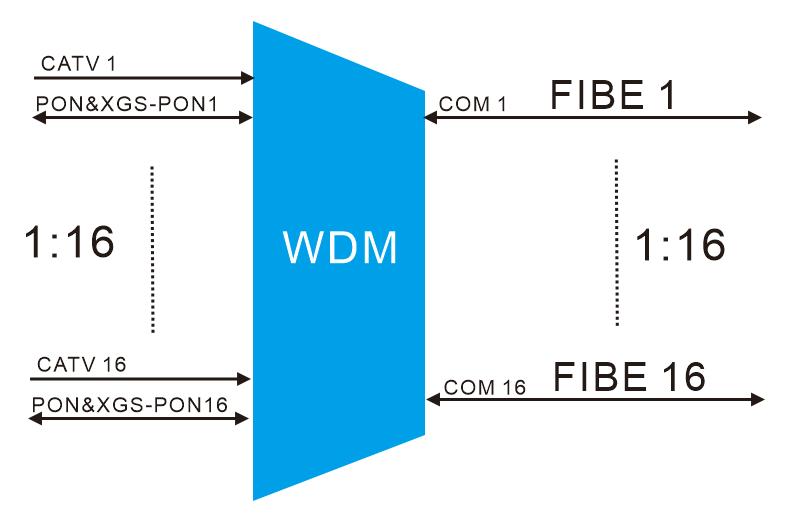

CATV+PON+ XGS-PON FWDM



Applicazione



CATV+PON+ XGS-PON FWDM

Caratteristiche



Larghezza di banda ampia

Bassa perdita di inserimento

Isolamento ad alto canale

Eccezionale affidabilità e stabilità



Applicazioni



Amplificatori ottici

Catv



Specifiche



Lunghezza d'onda

TX1550 RX1310/1490NM e 1270/1577nm

Tecnologia

TFF (filtro a pellicola sottile)

Banda passante

1540 ~ 1560nm

Riflessione

1260~1500&1574~1620

Ondulazione della banda passante

≤0,30 dB

Il @ passband

≤0.80db

Ripple a banda di riflessione

≤0.20db

Il @ riflesso

≤0.60db

Isolamento della banda passante

≥30dB

Isolamento della riflessione

≥15db

Dispersione della modalità di polarizzazione

≤0.2ps

Stabilità termica

≤0.005n

Direttività

≥50dB

Perdita di ritorno

≥45db

Gestione del potere ottico

≤500MW

Temperatura

Operativo da -40 a 85 ° C.

Conservazione da -40 a 85 ° C

Tipo di fibra

SMF-28E

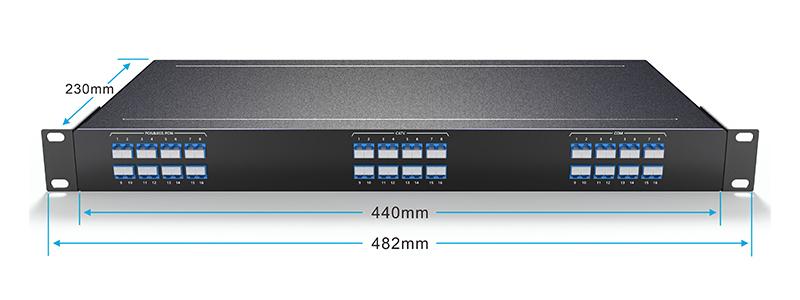

Dimensione del pacchetto

44*440*230mm



Nota.

1) Tutte le specifiche si basano sui dispositivi senza connettori e garantite su lunghezza d'onda, polarizzazione e temperatura.

2) I valori di dispersione PMD e cromatica sono garantiti dalla progettazione.



3) Le specifiche sono soggette a modifiche senza preavviso



CATV+PON+ XGS-PON FWDM

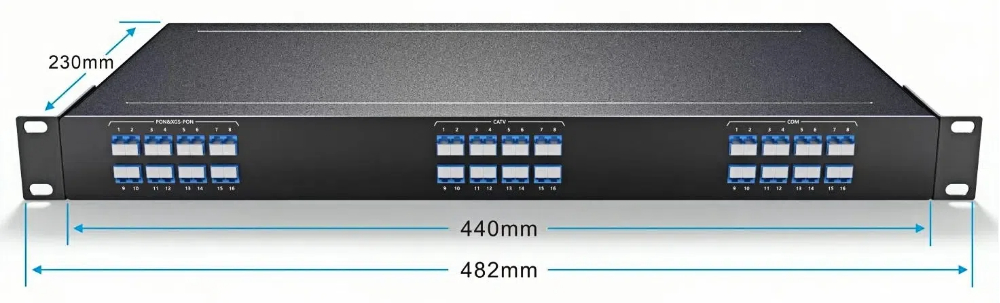

Dimensioni in acciaio che disegnano mmï¼



Informazioni di ordinazione

Parte n.

Specifiche

16FW-1U01-T55R3149-2757
