Nell'era della trasformazione digitale, la domanda di reti di comunicazione ad alta velocità, affidabili e flessibili ha raggiunto un livello senza precedenti. Le reti ottiche passive (PON) si sono affermate come un pilastro dell'infrastruttura di comunicazione contemporanea, supportando una vasta gamma di applicazioni, che spaziano dalla banda larga residenziale alle reti di livello aziendale, estendendosi ulteriormente a casi d'uso più ampi. Per soddisfare i requisiti di larghezza di banda in continua crescita e garantire implementazioni di rete a prova di futuro, l'integrazione di 4CH WDM (Four-Channel Wavelength Division Multiplexing) con tecnologie chiave tra cui GPON, XGS-PON, NG-PON2 e RF Video offre una soluzione completa. Questa integrazione non solo massimizza l'utilizzo della fibra ottica, ma aumenta anche significativamente le capacità di erogazione dei servizi.

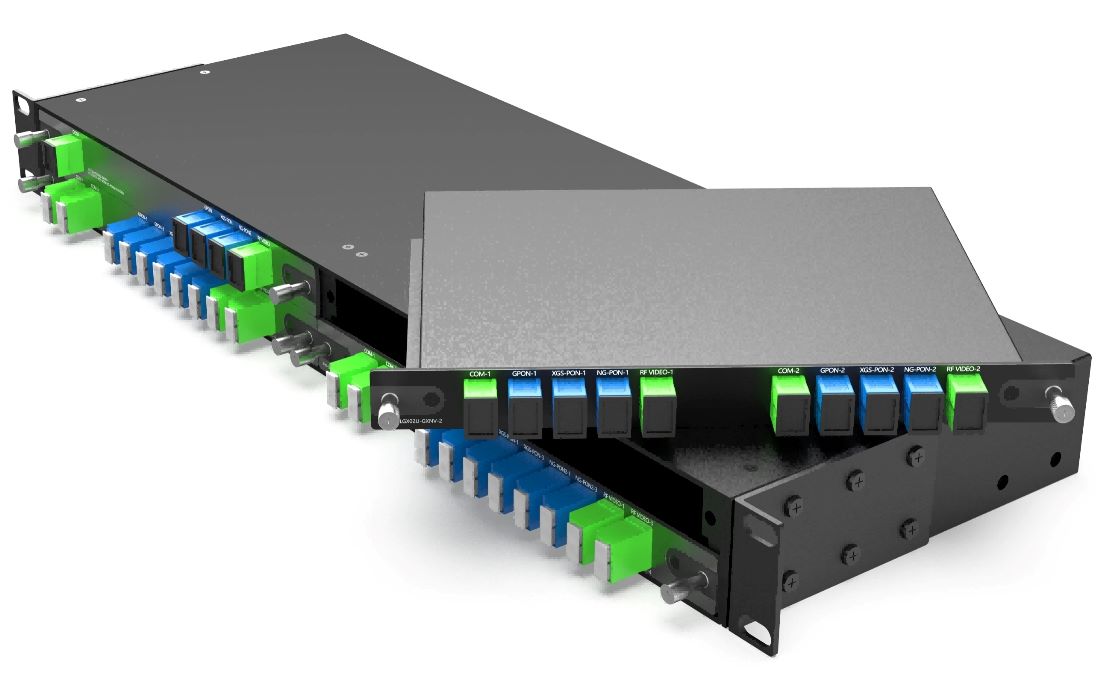

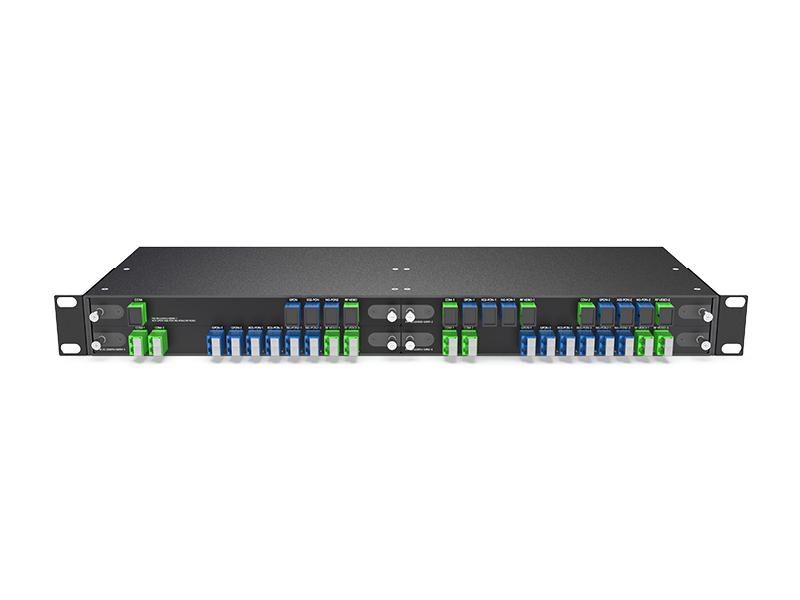

4CH WDM GPON XGS-PON NG-PON2 e RF Video Plug-in LGX Box 215*150*20MM
FW-3G-LGX02-GXNV
GPON (rete ottica passiva con capacità Gigabit)
GPON offre caratteristiche chiave: velocità di downstream fino a 2,5 Gbps, upstream fino a 1,25 Gbps e rapporti di splittaggio da 1:16 a 1:128. Utilizza la tecnologia WDM per trasmettere video, dati e voce simultaneamente su un'unica fibra. Per le applicazioni, è ideale per una banda larga domestica affidabile (ampiamente utilizzata nelle aree residenziali) e utilizzata anche in reti aziendali e smart city, offrendo una soluzione dati ad alta velocità ed economica.
XGS-PON (PON simmetrico 10G)
XGS-PON supporta velocità di uplink/downlink simmetriche di 10 Gbps, rapporti di splittaggio da 1:16 a 1:256 e utilizza il Time and Wavelength Division Multiplexing (TWDM) per coesistere con GPON sulla stessa fibra. È ideale per applicazioni che richiedono una trasmissione simmetrica a banda larga elevata, come reti aziendali, interconnessione di data center e fronthaul 5G, ed è particolarmente utile in scenari che richiedono sia dati ad alta velocità che servizi a bassa latenza.
NG-PON2 (PON2 di nuova generazione)
NG-PON2 sfrutta la tecnologia WDM per creare fino a otto alberi PON separati in base alla lunghezza d'onda su una singola fibra, supporta velocità di uplink/downlink di 10 Gbps e rapporti di splittaggio da 1:16 a 1:256 ed è compatibile con TWDM-PON e WDM-PON punto-punto per diversi casi d'uso. È ideale per reti aziendali, backhaul/fronthaul mobile e scenari che richiedono elevata larghezza di banda e allocazione flessibile della lunghezza d'onda, oltre a garantire reti a prova di futuro per tecnologie emergenti come 5G e IoT.
Video RF
Caratteristiche: la tecnologia RF Video consente la trasmissione di segnali video analogici su fibra ottica, consentendo la distribuzione di contenuti video di alta qualità. Viene spesso utilizzata in combinazione con le tecnologie PON per fornire servizi video integrati.
Scenari applicativi: il video RF è comunemente utilizzato nelle reti televisive via cavo, nei servizi video-on-demand e in altre applicazioni in cui la trasmissione video di alta qualità è essenziale. Può essere integrato perfettamente con le reti PON per offrire una soluzione completa per servizi dati e video.
Vantaggi

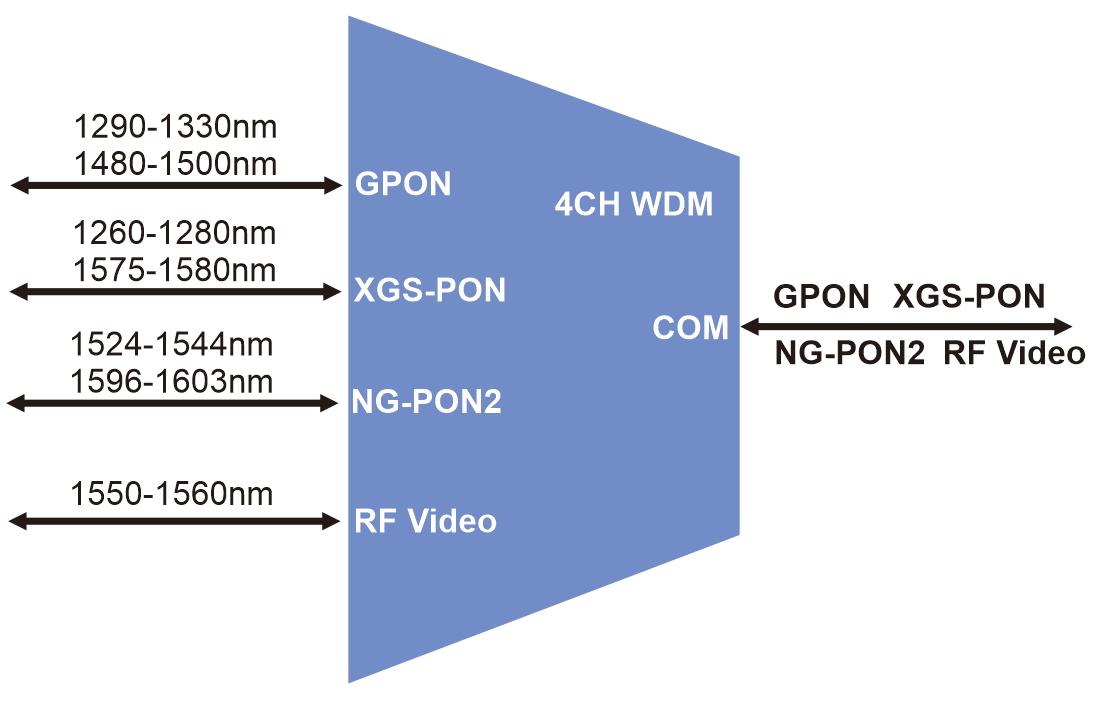

Applicazione
Pannello del prodotto

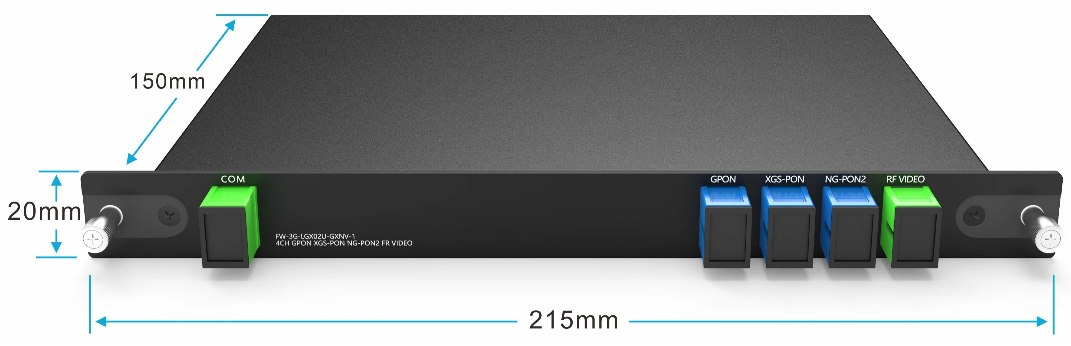

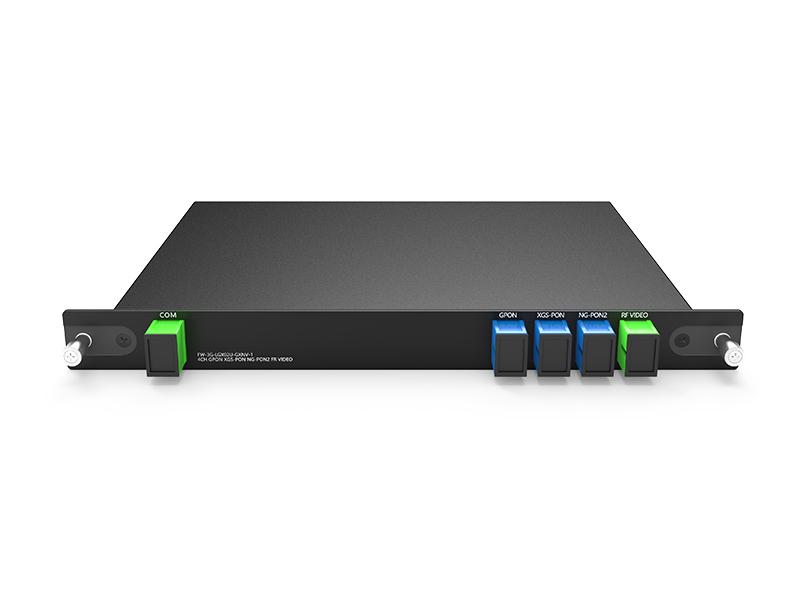

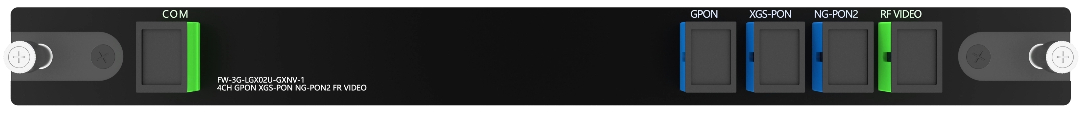

4CH WDM GPON XGS-PON NG-PON2 e video RF, PON SC/UPC, COM RF Video SC/APC Plug-in LGX Box 215*150*20MM

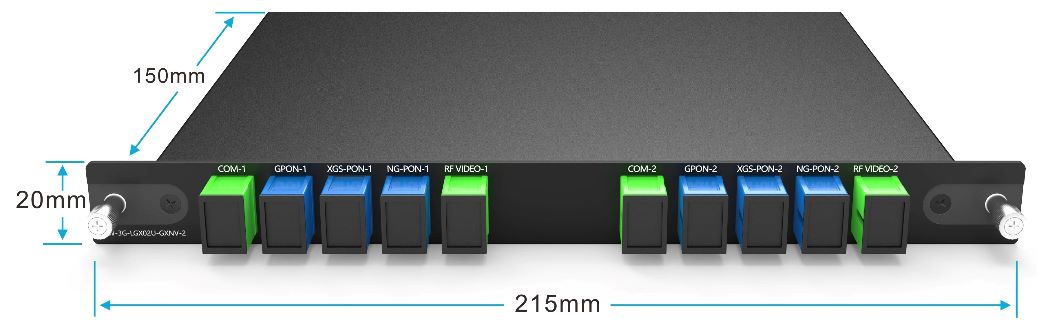

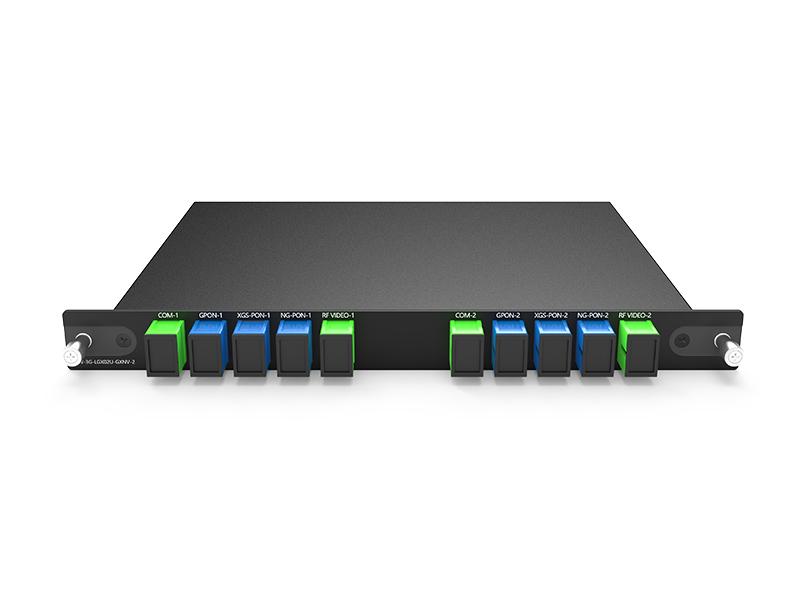

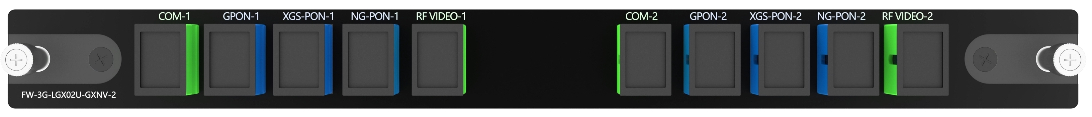

2X4CH WDM GPON XGS-PON NG-PON2 e video RF, PON SC/UPC, COM RF Video SC/APC Plug-in LGX Box 215*150*20MM

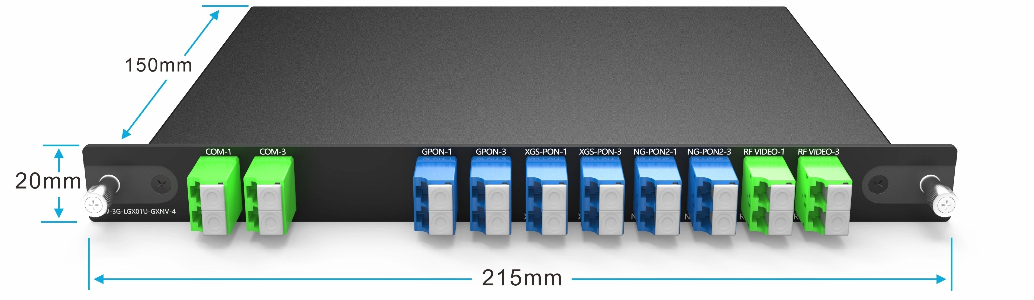

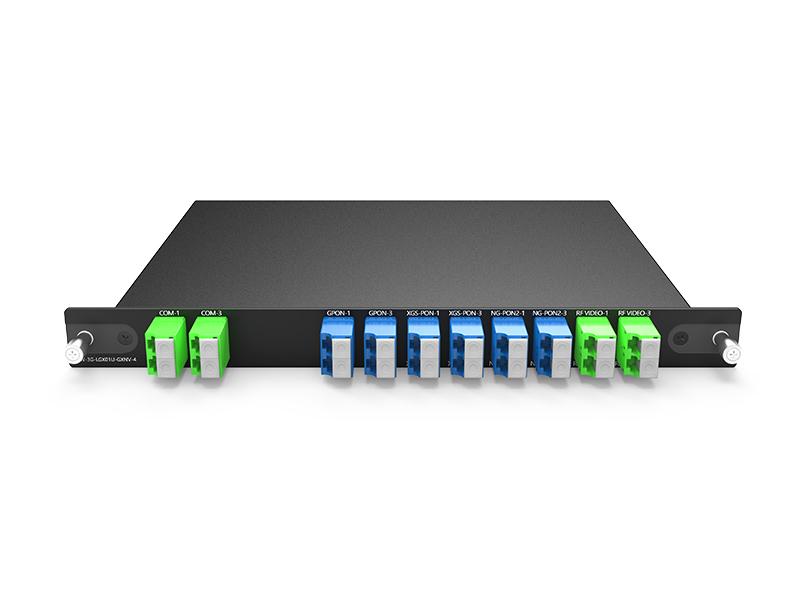

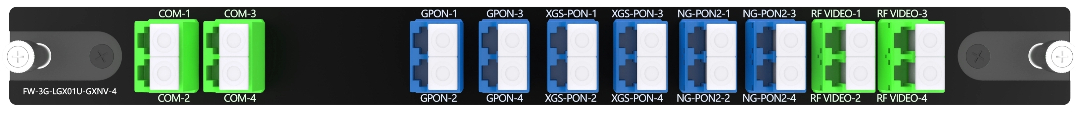

4X4CH WDM GPON XGS-PON NG-PON2 e RF Video, PON LC/UPC, COM RF Video LC/APC Plug-in LGX Box 215*150*20MM
Specifiche
|
Parametro |
Specifica |
Unità |
|
|
Passa-banda |
GPON |
1290-1330/1480-1550 |
nanometro |
|
XGS-PON |
1260-1280/1575-1580 |
nanometro |
|
|
NG-PON2 |
1524-1544/1596-1603 |
nanometro |
|
|
RF-Video |
1550-1560 |
nanometro |
|
|
Perdita di inserzione |
COM - GPON |
<0,9 |
dB |
|
COM - XGS-PON |
<1.1 |
dB |
|
|
COM - NG PON2 |
<1.3 |
dB |
|
|
COM - Video RF |
<1.6 |
dB |
|
|
Isolamenti di lunghezza d'onda |
COM - GPON |
>30 |
dB |
|
COM - XGS-PON |
>30 |
dB |
|
|
COM - NG PON2 |
>30 |
dB |
|
|
COM - Video RF |
>30 |
dB |
|
|
Unifomit |
<0,8 |
dB |
|
|
Perdita di ritorno |
>55 |
dB |
|
|
Direttività |
>55 |
dB |
|
|
PDL (Perdita dipendente dalla polarizzazione) |
<0,3 |
dB |
|
|
(Dispersione della modalità di polarizzazione) |
<0,2 |
ps |
|
|
Gestione della potenza ottica |
<300 |
mW |
|
|
Temperatura di esercizio |
da -40 a +85 |
°C |
|
|
Umidità relativa di esercizio |
da 5 a 90 |
% RH |
|
|
Temperatura di conservazione |
da -40 a +85 |
°C |
|
|
Umidità relativa di esercizio |
da 5 a 90 |
% RH |
|
|
Peso netto |
Scatola LGX: 0,5 kg Rack 1U a 2 slot: 2,5 kg |
KG |
|
|

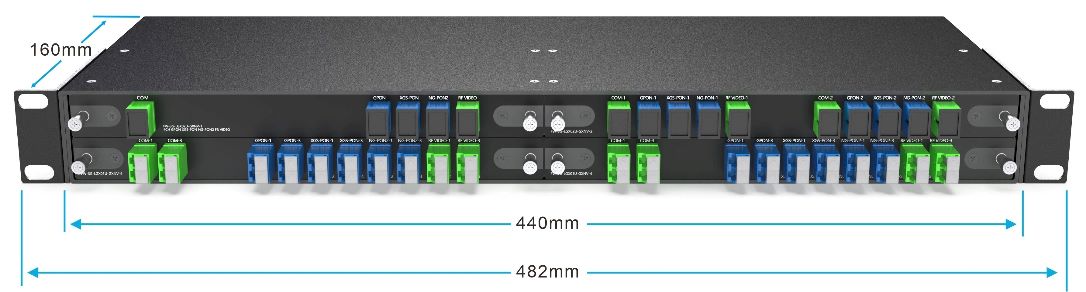

Dimensioni |
Scatola LGX: 215*150*20mm Rack 1U: 440*160*44mm |
mm |
|
|
La perdita di inserzione include WDL, TDL e PDL CON due set di connettori accoppiati a entrambe le estremità. |
|||
Informazioni sul pacchetto

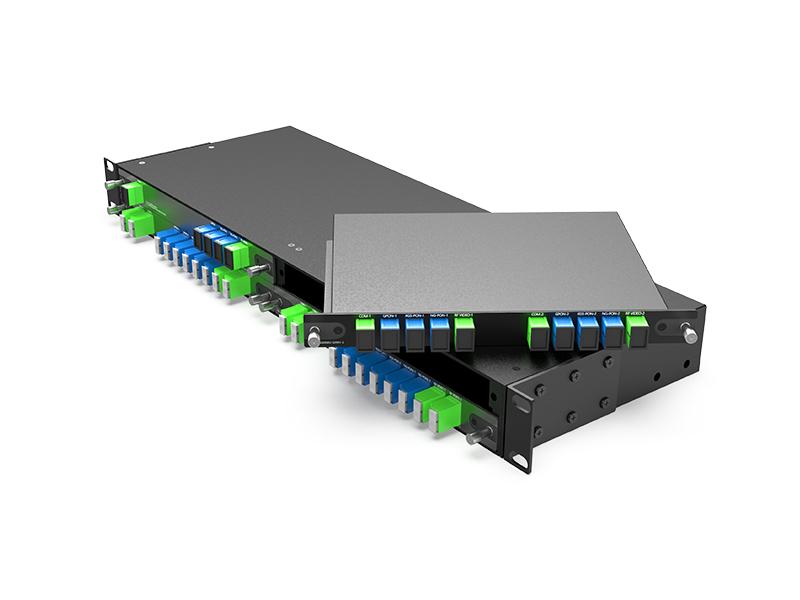

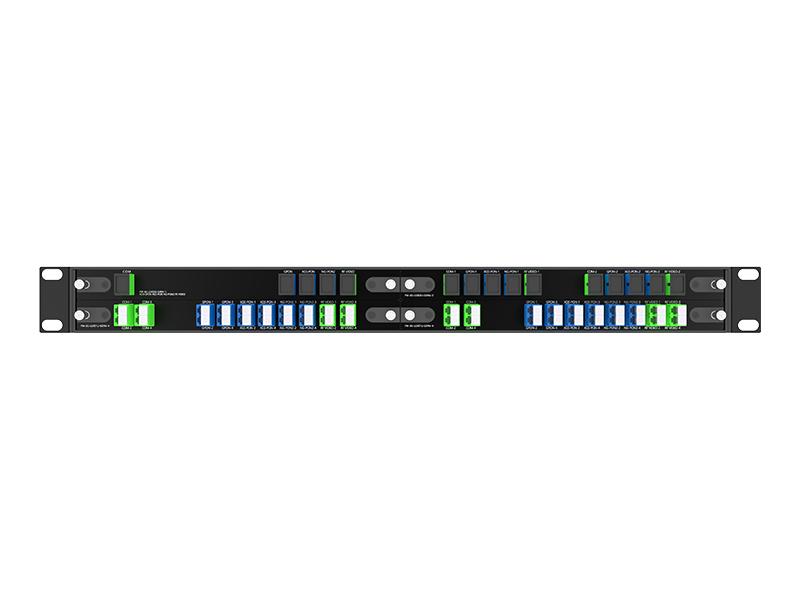

LGX BOX Plug in Rack 1U a 4 slot
WDM a 4 canali
2x4CH WDM
4x4CH WDM

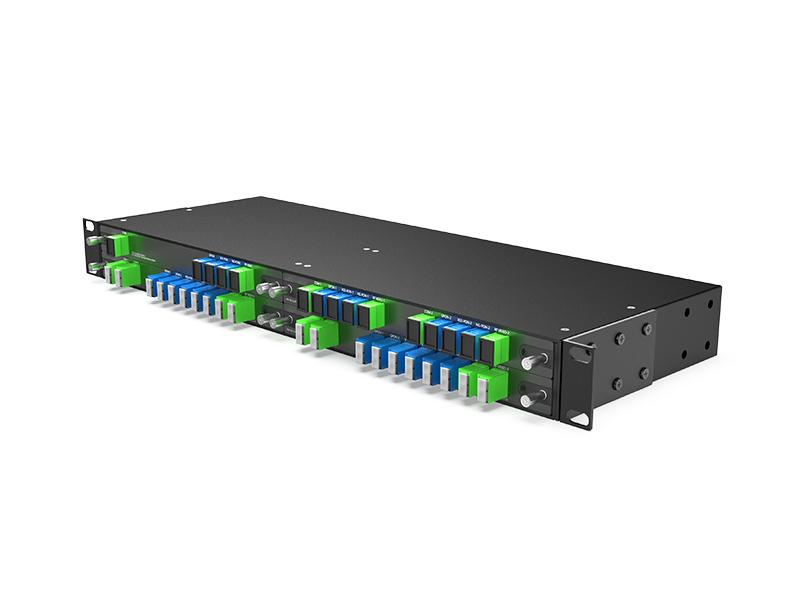

Rack 1U a 4 slot per LGX BOX
Informazioni sull'ordine
|
Numero di prodotto |
Descrizione del prodotto |
|
FW-3G-LGX02-GXNV-1 |
4CH WDM GPON XGS-PON NG-PON2 e video RF, PON SC/UPC, COM RF Video SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-3G-LGX02-GXNV-2 |
2x4CH WDM GPON XGS-PON NG-PON2 e video RF, PON SC/UPC, COM RF Video SC/APC Plug-in LGX Box 215*150*20MM |
|
FW-3G-LGX01-GXNV-4 |
4x4CH WDM GPON XGS-PON NG-PON2 e RF Video, PON LC/UPC, COM RF Video LC/APC Plug-in LGX Box 215*150*20MM |
|
1U02-4LGX |
Rack 1U da 19 pollici con 4 slot per box LGX plug-in, 440*160*44 mm |
Nota: Supportiamo la progettazione personalizzata, contattateci via e-mail.
